АМ передатчик RAFINAD 2019 05 коротко :BEGINER
shwonderДата: Четверг, 2019-Май-16, 10:37 | Сообщение # 1
просветленный
Группа: Модераторы
Сообщений: 3330
Репутация: 12
Замечания: 0%
Статус: Offline
В планах развития линейки АМ передатчиков было создание двухтактного передатчика , класс Д.
Но немного поразмыслив , пришел к выводу : - нужно сделать передатчик который можно развивать ,
в зависимости от потребностей радиолюбителя.
Решено сделать так :
- микрофонный усилитель с учетом всех наработок за последнее время : микр усилитель + ФНЧ 6кгц+ бустер 3кгц + фазовращатель + ограничитель .
Но из этого всего можно отказаться от любого каскада , или совсем не собирать или собрать позже , т.к. обязательным будет только первый микр усилитель.
- модулятор по классической схеме, для снижения частоты ШИМ и удешевления в шим применил ТЛ494 + инвертор 2н7000 + драйвер 2110 + силовые транзисторы.
- передатчик по схеме двухтакта , но можно собрать и однотакт класса Е , просто не запаивая второе плече. Однотакт потребует дополнительных емкостей (шунтирующие)
и  есть отличия в ШПТ и ФНЧ , все будет изложено на схеме. По мере роста потребностей можно допаять второе плечо и повысить выходную мощность. Точные значения напряжений токов и мощностей будут посте сборки первого устройства.

Счас нарисована схема по узлам , и печатная плата . Буду выкладывать по частям для обсуждения.
Модулятор :


Выходной каскад

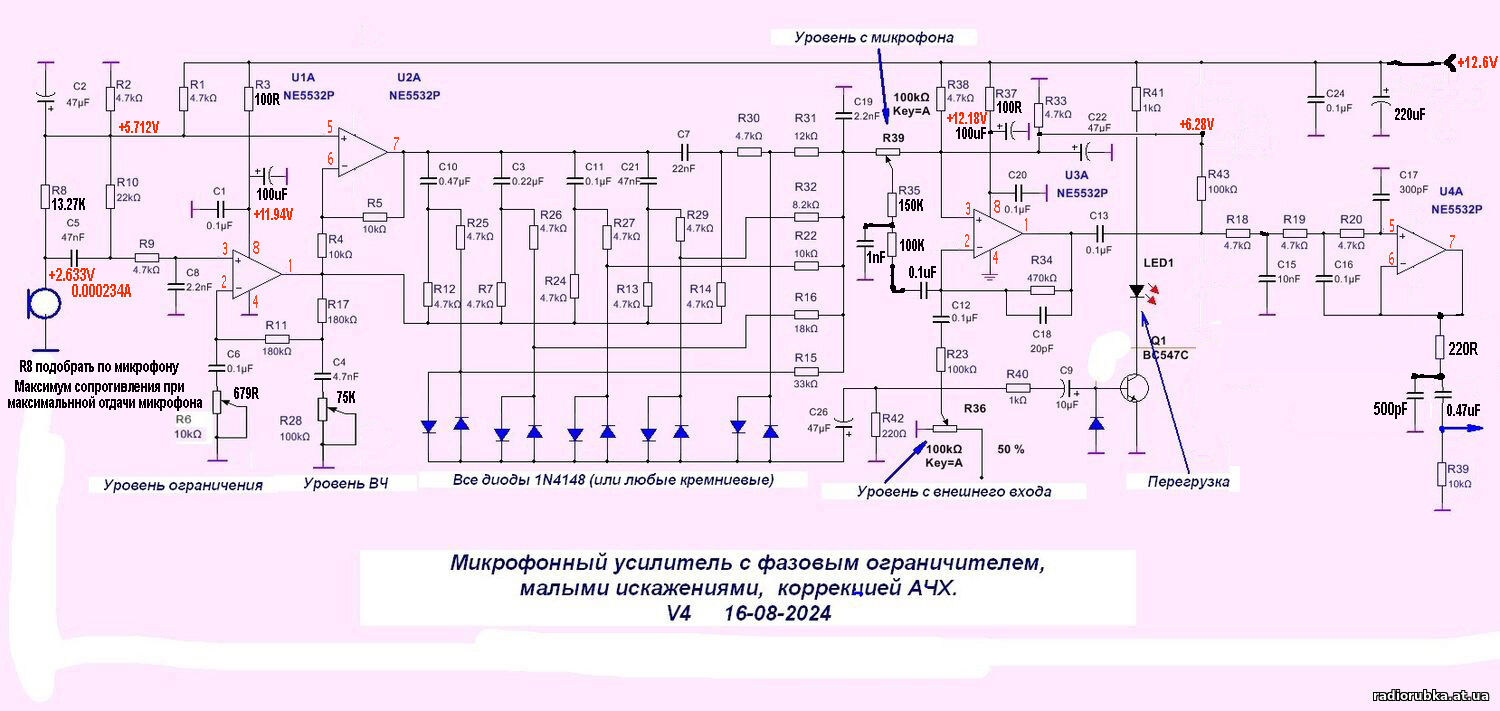

Входная часть, микрофонник и полифайзер



$IMAGE3$
Прикрепления: 4802308.jpg (241.5 Kb) · 7495024.jpg (130.1 Kb) · 8829528.jpg (130.1 Kb) · 1231049.jpg (209.3 Kb)

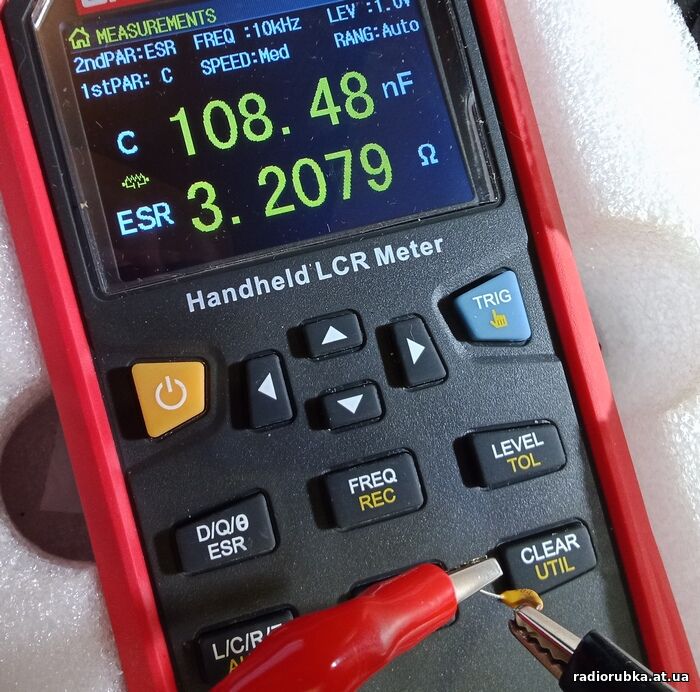

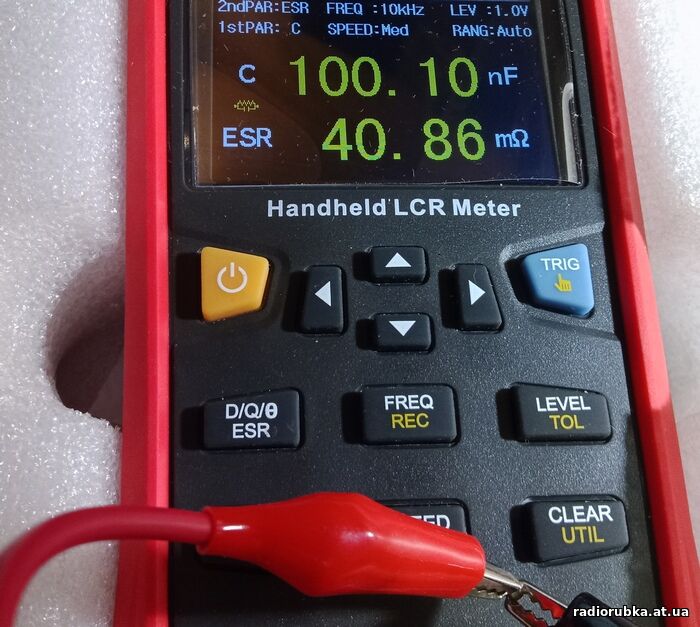

sobiratel2023Дата: Четверг, Вчера, 11:50 | Сообщение # 496
любопытный
Группа: Пользователи
Сообщений: 58
Репутация: 0
Замечания: 0%
Статус: Offline
Цитата shwonder ()
других вариантах мощность на 3000 кгц и 1700кгц отличалась почти в два раза.

Если напряжение питания выходных транзисторов одинаковое в обеих случаях,а также одинакова амплитуда на затворах,-то вариантов пожалуй только два.Либо транзисторы банально "не тянут" на более высокой частоте,либо на 3МГц для них не оптимально приведенное сопротивление нагрузки.
