AM-SSB приемник Мастер 2025
|
|
| olegby3838 | Дата: Среда, 2025-Июн-11, 12:27 | Сообщение # 46 |
|
знающий
Группа: Пользователи
Сообщений: 210
Статус: Offline
| Если фильтр по ПЧ2 применить компромиссный, шириной около 4 кГц, то можно использовать только один,
без переключения. Хотя в принципе будут неплохо работать 3 и 6 кГц.

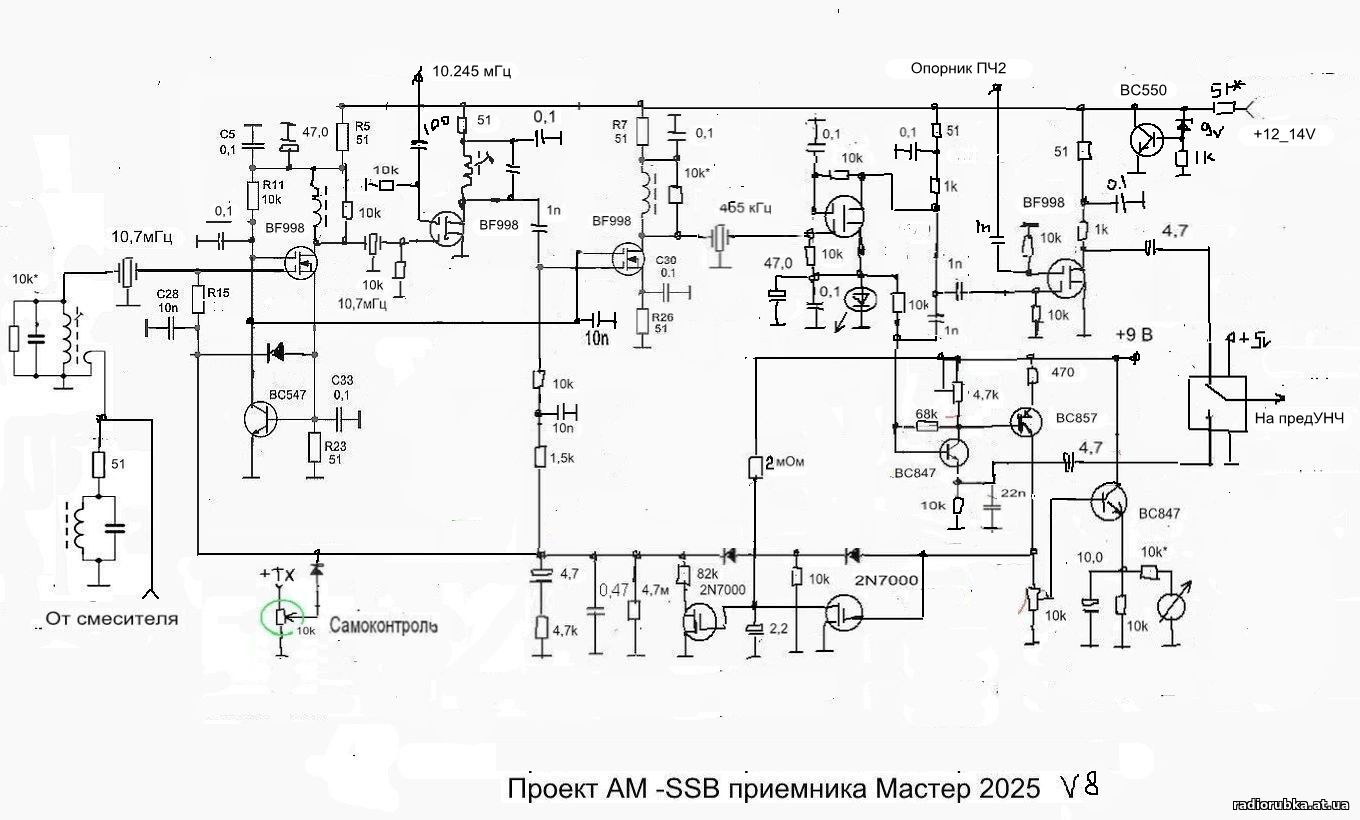

Схему упростил до минимально возможной без потери ее сути и структуры.
Убрал несколько подстроечников, поэтому при наладке 1го пробного варианта понадобится чуть больше времени.
Сообщение отредактировал olegby3838 - Среда, 2025-Июн-11, 12:29 |
| |
| |
| valerzar1961 | Дата: Среда, 2025-Июн-11, 12:41 | Сообщение # 47 |
 знающий
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Цитата olegby3838 (  ) Убрал несколько подстроечников, поэтому при наладке 1го пробного варианта понадобится чуть больше времени. |
| |
| |
| olegby3838 | Дата: Среда, 2025-Июн-11, 13:33 | Сообщение # 48 |
|
знающий
Группа: Пользователи
Сообщений: 210
Статус: Offline
| valerzar1961,
Это только при отладке схемы.
К последующему повторению это не относится.
--------
Общался только что с одним из участников форума по телефону, уточнили несколько вопросов.
1. Он категорически против параллельного 9В стаба. Вернул старый на место.
2. АРУ по ПЧ1 и ПЧ2 - это даже хорошо. Меньше паразитного пролаза с общей шины регулировки.
Да и просто две ПЧ по части развязок лучше 1й, в которой сосредоточено все усиление.
Меньше требования к монтажу и экранировкам.
3. В схемотехнике нет предпочтения АМ или SSB, оба вида равносильны.
4. По ПЧ2 я часто встречал в импортных приемниках фильтры на 455кГц, желтого цвета, они стоят парой.
Думаю, что есть смысл их попробовать.
|
| |
| |
| US5EVD | Дата: Среда, 2025-Июн-11, 14:08 | Сообщение # 49 |
 мудрец
Группа: Модераторы
Сообщений: 1200
Статус: Offline

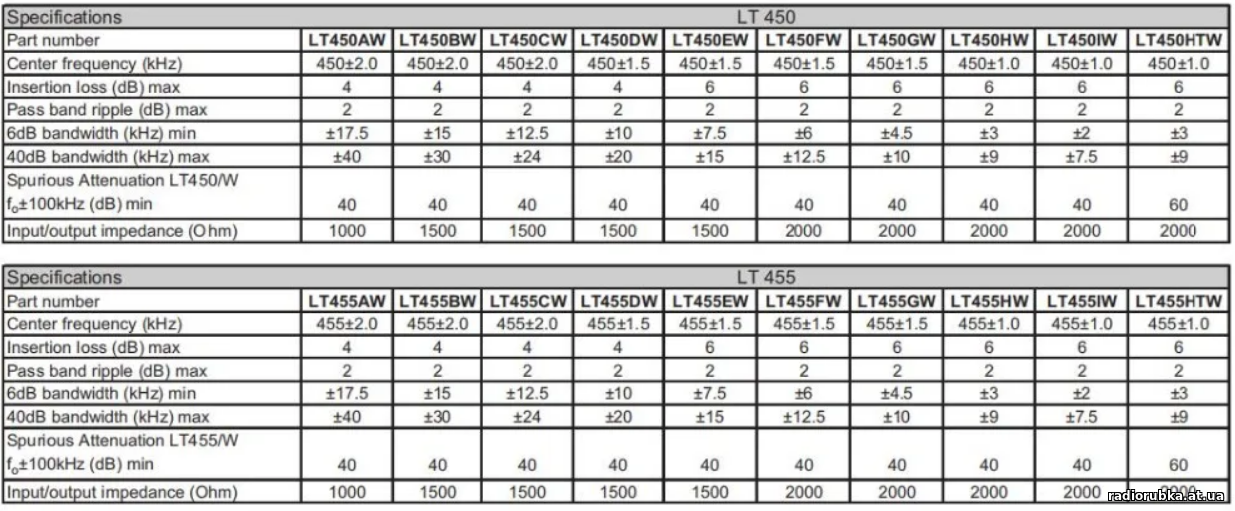

| Для справки
|
| |
| |
| olegby3838 | Дата: Среда, 2025-Июн-11, 15:31 | Сообщение # 50 |
|
знающий
Группа: Пользователи
Сообщений: 210
Статус: Offline
| Я вот эти имел в виду
|
| |
| |
| valerzar1961 | Дата: Среда, 2025-Июн-11, 15:52 | Сообщение # 51 |
|
знающий
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Цитата olegby3838 ( ) Я вот эти имел в виду
Сообщение отредактировал valerzar1961 - Четверг, 2025-Июн-12, 09:36 |
| |
| |
| olegby3838 | Дата: Пятница, 2025-Июн-13, 11:47 | Сообщение # 52 |
|
знающий
Группа: Пользователи
Сообщений: 210
Статус: Offline
| Значит другой какой-нибудь или приемник распотрошить.
------

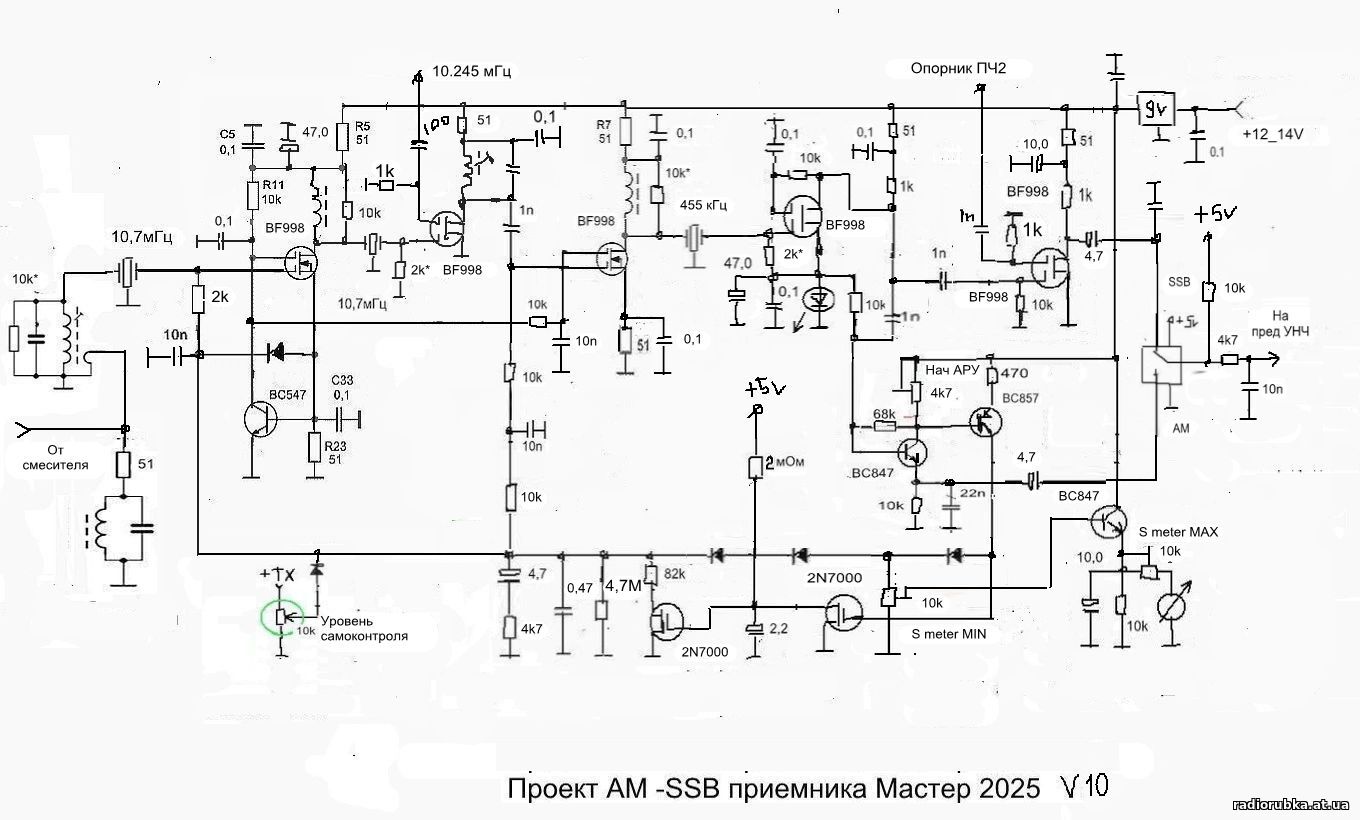

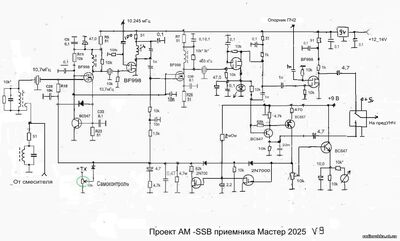

Немного подправил схему, уточнил номиналы.
Сообщение отредактировал olegby3838 - Пятница, 2025-Июн-13, 13:07 |
| |
| |
| olegby3838 | Дата: Воскресенье, 2025-Июн-15, 07:12 | Сообщение # 53 |
|
знающий
Группа: Пользователи
Сообщений: 210
Статус: Offline

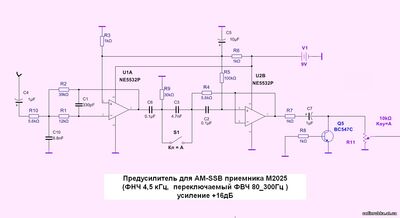

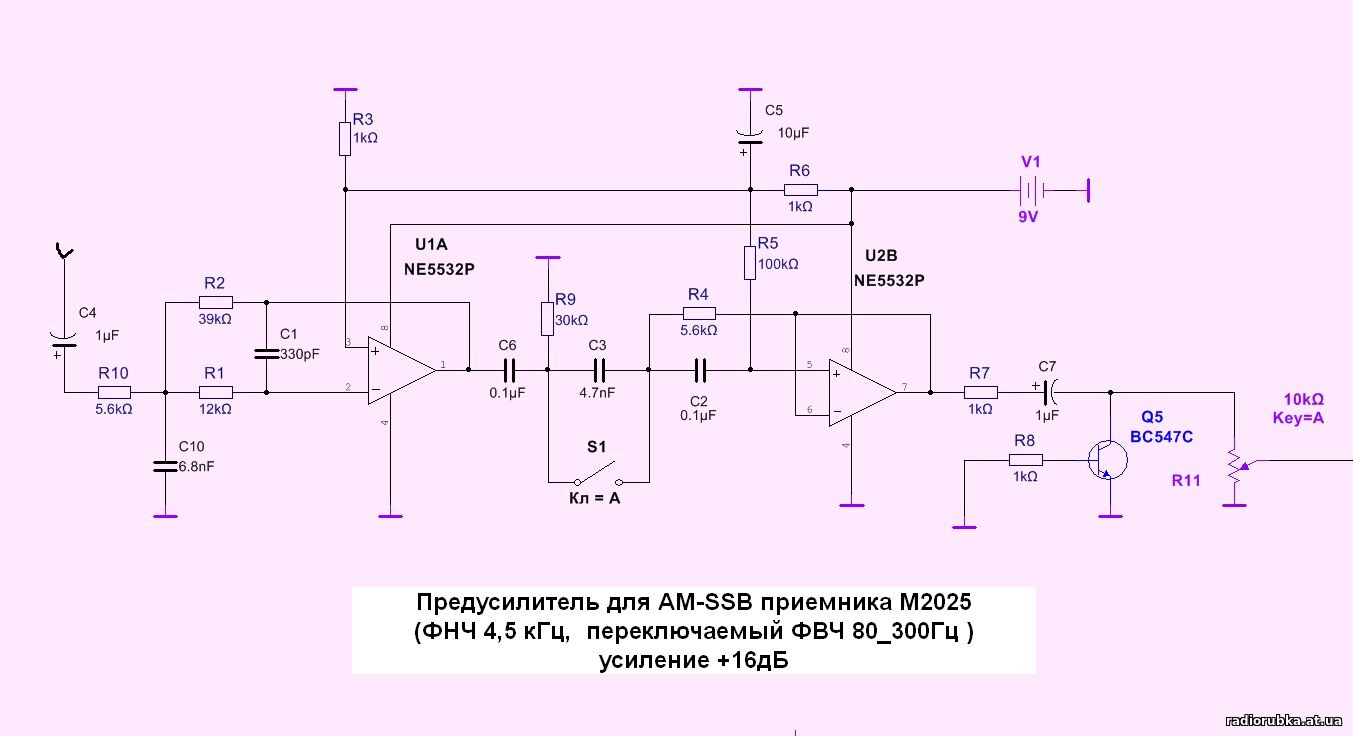

| Для основной схемы приемника подкорректировал предусилитель из сообщения 29.
Выходной УНЧ без изменений, хотя в принципе можно на TDA1013.
Повысил R входа, изменил частоту среза ФНЧ с 6кГц на 4,5.
Ключ параллельно рег. громкости - это блокировка при своей передаче.
По аудюшному феншую, переходные конденсаторы на 1 мкФ желательно бы неполярные,
но электролиты тоже покатят, на слух определить будет трудно.
|
| |
| |
| valerzar1961 | Дата: Воскресенье, 2025-Июн-15, 20:33 | Сообщение # 54 |
|
знающий
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Странно однако, по моему мнению, эта тема более перспективна, чем предыдущая, а людей заинтересовавшихся, на порядок меньше, всего семь человек, это считая самих конструкторов. Хотел порассуждать о причинах, но не буду, сорвусь на мат, ограничимся написанным.
|
| |
| |
| olegby3838 | Дата: Понедельник, 2025-Июн-16, 12:21 | Сообщение # 55 |
|
знающий
Группа: Пользователи
Сообщений: 210
Статус: Offline
| valerzar1961,
Много лет назад, я собрал РА на металлокерамике для трансивера. Усь нетрадиционный по схемотехнике
и конструктиву, доступный для повторения, т.к. был сделан дома "на коленках".
Была его публикация в ж. Радиодизайн.
В городском радиоклубе засунул схему РА между стеклянными створками серванта, на самом видном месте.
Тогда активность HamRadio была неплохая, как и его посещаемость.
Прошло несколько лет, и одного вопроса...
Пока на него не наткнулся Шульгин Геннадий Григорьевич. (кто его не знает Гугл в помощь)
Его еще называли главным монстром по ремонту буржуйской связной техники.
Оставил свой отзыв на сайте. https://zrdrau.ucoz.ru/ur6ej/gs35.htm
Вопросы появились.
Резюме: что бы оценить разработку, нужны знания предмета!
Но даже не это не это самое главное - при доступном ИНЕТе, связь будь-то "свободная" или HamRadio,
выходит из моды, популярости. Возраст, еще тех любителей, все больше, а новых все меньше.
Вот и все...
|
| |
| |
| US5EVD | Дата: Понедельник, 2025-Июн-16, 13:05 | Сообщение # 56 |
|
мудрец
Группа: Модераторы
Сообщений: 1200
Статус: Offline
| Цитата olegby3838 ( ) Прошло несколько лет, и одного вопроса..
Шутка..

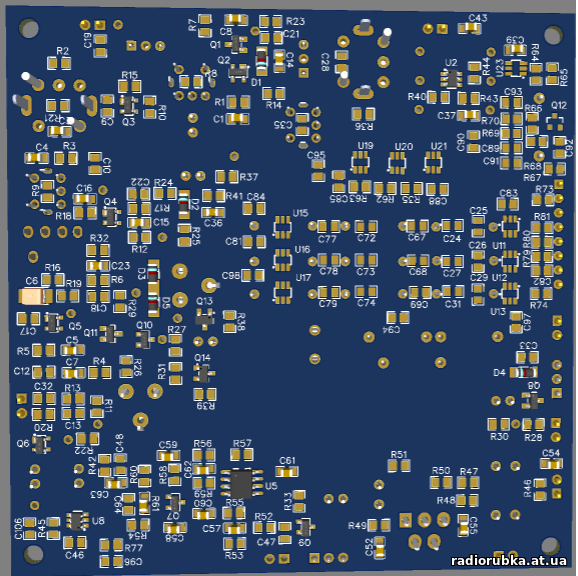

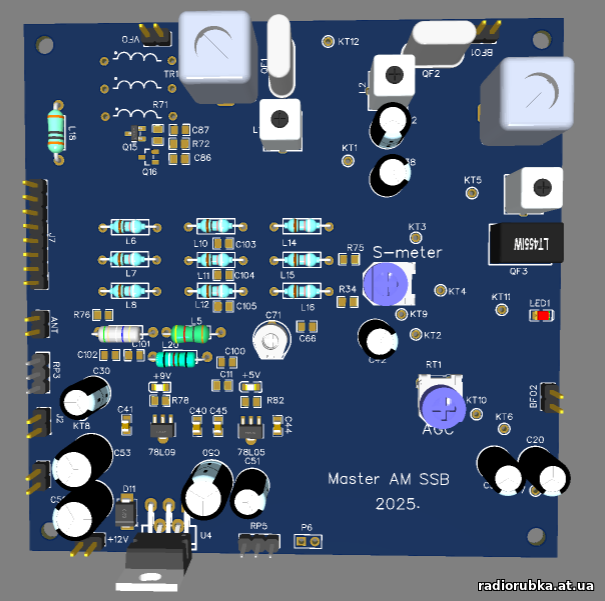

Процесс идет.

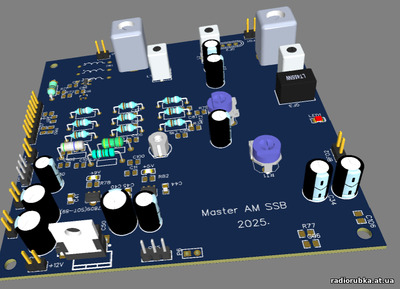

Большая часть работы сделана.
Это делается для души, а слушать и работать есть на чем...
|
| |
| |
| valerzar1961 | Дата: Понедельник, 2025-Июн-16, 14:15 | Сообщение # 57 |
|
знающий
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Цитата olegby3838 ( ) Резюме: что бы оценить разработку, нужны знания предмета!Но даже не это не это самое главное - при доступном ИНЕТе, связь будь-то "свободная" или HamRadio,
выходит из моды, популярости |
| |
| |
| olegby3838 | Дата: Понедельник, 2025-Июн-16, 16:20 | Сообщение # 58 |
|
знающий
Группа: Пользователи
Сообщений: 210
Статус: Offline
| US5EVD,
Ты место под простой теплоотвод для МСки УНЧ отвел?
|
| |
| |
| US5EVD | Дата: Понедельник, 2025-Июн-16, 16:45 | Сообщение # 59 |
|
мудрец
Группа: Модераторы
Сообщений: 1200
Статус: Offline
| Цитата olegby3838 ( ) Ты место под простой теплоотвод для МСки УНЧ отвел?
А вообще, это пока макет, может что и поменяется.
|
| |
| |
| US5EVD | Дата: Вторник, 2025-Июн-17, 09:37 | Сообщение # 60 |
|
мудрец
Группа: Модераторы
Сообщений: 1200
Статус: Offline

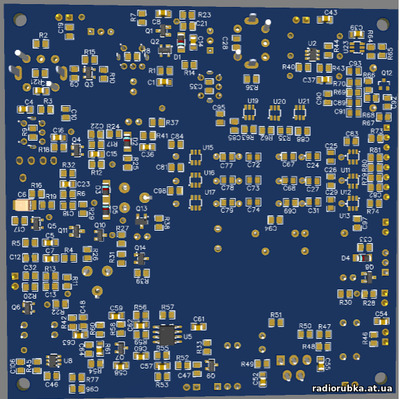

| Процесс идет..

|
| |
| |
