AM-SSB приемник Мастер 2025
US5EVDДата: Среда, 2025-Июн-18, 16:50 | Сообщение # 61
мудрец
Группа: Модераторы
Сообщений: 1221
Репутация: 13
Замечания: 0%
Статус: Offline

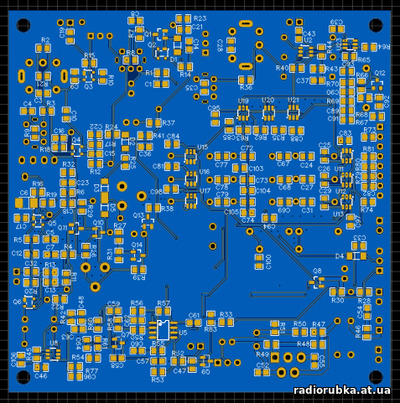

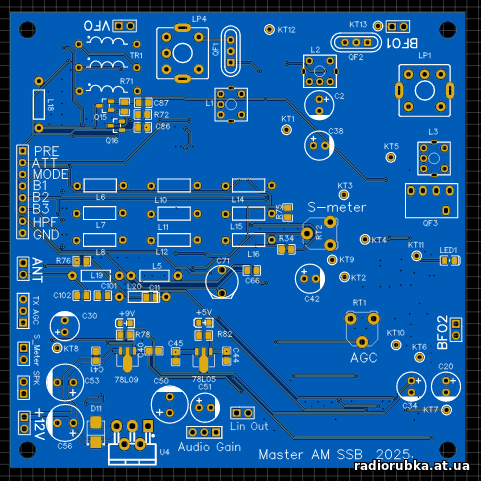

Развел...


Прикрепления: 7444929.png (145.5 Kb) · 6984057.png (206.4 Kb)

olegby3838Дата: Среда, 2025-Июн-18, 22:18 | Сообщение # 62
продвинутый
Группа: Пользователи
Сообщений: 260
Репутация: 7
Замечания: 0%
Статус: Offline
US5EVD,

Это очень хорошо!
Но...  у меня есть неплохая доработка. Занимался моделированием в МS14 пару дней и только что закончил.
Сейчас нарисую, выложу схему с комментом.

-------------------
Посмотрел недавно  https://www.ur5ffr.com/viewtopic.php?t=407
Обратил внимание на схемку смесителя  https://www.ur5ffr.com/download/file.php?id=2774

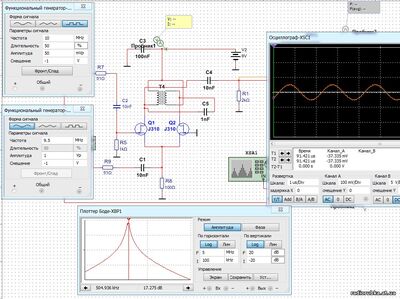

Смакетировал его на J310, сделал его резонансным.  К моему большому удивлению, при внешней несимметрии, он оказался прекрасно
сбалансированным. Т.к. он активный - бонусом является его усиление.



Появилась мысль поставить его вместо откровенно слабоватого 2го МИКСа.
Но... R входа меньше 2кОм несмотря на ПТ, не покатит. Не будет согласования по выходу 2го фильтра.
А если попробовать на BF998 ?  Поразительно, тоже хорошо работает!
Дальше только дело техники:
Запитал вторые затворы от 1го каскада
Подал напряжение АРУ на первые.

В итоге получился Активный + БАЛАНСНЫЙ смеситель + с Регулировкой усиления + со Стабилизацией режима.
3й каскад приемника, который с АРУ, стает не нужен.
Общая схема даже немного проще, элементов в сумме меньше. (благодаря привязке к 1му каскаду)

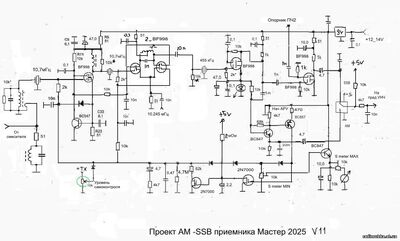

Вот доработанный вариант:

Прикрепления: 9592335.jpg (227.3 Kb) · 8624594.jpg (126.6 Kb)


Сообщение отредактировал olegby3838 - Четверг, 2025-Июн-19, 06:52

US5EVDДата: Четверг, 2025-Июн-19, 08:02 | Сообщение # 63
мудрец
Группа: Модераторы
Сообщений: 1221
Репутация: 13
Замечания: 0%
Статус: Offline
Интересные идеи.
-на сколько меньше R входа..
-я бы выход со смесителя сделал отдельной обмоткой,
-998 как подбирать? встречаются "разноватые", насколько критично будет?
-Хотелось бы поподробнее сравнить оба варианта.
Идея мне понравилась, откатай схему, сделаю еще плату.

olegby3838Дата: Четверг, 2025-Июн-19, 08:06 | Сообщение # 64
продвинутый
Группа: Пользователи
Сообщений: 260
Репутация: 7
Замечания: 0%
Статус: Offline
1. Меньше на J310,  на 998 сколько хочешь.
2. Отдельная обмотка ничего не даст (по симметрии), кроме экономии одного С, а вот намотка доп. катушки, крепление (пайка),
еще 2х выводов - еще то удовольствие.
3. Подбор экземпляров не нужен. Сам факт балансной схемы уже обеспечивает хорошее подавление БОЛЬШОГО и постоянно
сидящего сигнала гетеродина.
4. Если их сравнивать на вкус, то никакой разницы не будет.
Надо просто учитывать, что на выходе НЕ балансного МИКСа, постоянно большой уровень опорника и побочных гармоник,
с которым будет бороться фильтр на 455кГц, что не пойдет на пользу его ДД, а неизбежный пролаз приложится к следующему каскаду ПЧ.
Но самое главное к формирователю АРУ, вызывая бОльшую погрешность S метра, да и всей регулировки.

-----------
После телефонного звонка.

Я отстал от жизни и перестал ловить мышей...
Оказывается стандартные контура на 10,7 и 21 мГц уже имеют намотанную катушку связи (по умолчанию).
Поэтому пункт 2 будет подправлен.

Схема приемника будет работать как с ПЧ1  10,7мГц, так и 21мГц, это не принципиально.
Будут только отличаться параметры 2х контуров, после диплексера и на выходе 2го МИКСа.



Не думаю, что это окончательный вариант схемы, есть мысли еще кое что подправить.
Прикрепления: 6840939.jpg (126.2 Kb)


Сообщение отредактировал olegby3838 - Четверг, 2025-Июн-19, 09:03

US5EVDДата: Четверг, 2025-Июн-19, 10:39 | Сообщение # 65
мудрец
Группа: Модераторы
Сообщений: 1221
Репутация: 13
Замечания: 0%
Статус: Offline
Цитата olegby3838 ()
Я отстал от жизни и перестал ловить мышей...
Все хуже smile
Найти такой стандартный, еще тот "фэншуй".  Симметричный и с нужными витками во вторичке. Как намотать, расскажу отдельно.
Ну а сам смеситель нужно смакетировать и обмерить. Не стандартно выглядит. Тут нужно понять , какое напряжение гетеродина нужно подавать, для нормальной работы.

olegby3838Дата: Четверг, 2025-Июн-19, 11:36 | Сообщение # 66
продвинутый
Группа: Пользователи
Сообщений: 260
Репутация: 7
Замечания: 0%
Статус: Offline
Цитата US5EVD ()
Тут нужно понять , какое напряжение гетеродина нужно подавать, для нормальной работы

   0,5_1В  pp
Неужели ты думаешь, что я это не проверил?

US5EVDДата: Четверг, 2025-Июн-19, 11:40 | Сообщение # 67
мудрец
Группа: Модераторы
Сообщений: 1221
Репутация: 13
Замечания: 0%
Статус: Offline
Цитата olegby3838 ()
Неужели ты думаешь, что я это не проверил?

Просто не указал. Схема, то не стандартная.

Исходи из того, что с приемником будет использоваться синтезатор, со стандартным выходом, Подобие меандра Vpp ~ <3Vpp  50 Ohm.

olegby3838Дата: Четверг, 2025-Июн-19, 12:27 | Сообщение # 68
продвинутый
Группа: Пользователи
Сообщений: 260
Репутация: 7
Замечания: 0%
Статус: Offline
ОК,  3В  с головой хватит. Будет много - поставить из R делитель.
Модель дома осталась, вечером попробую, потом напишу результат.

Добавлено (2025-Июн-19, 13:10)
---------------------------------------------

Цитата US5EVD ()
Найти такой стандартный, еще тот "фэншуй"

Не понимаю тебя...
Зачем тогда мотать катушку связи, если можно поставить 1 кондер?
Вот если бы надо было этот МИКС нагрузить на 50 Ом - тогда без нее не обойтись.
В нашем случае 2кОм, что без проблем согласуется со входом фильтра на 455кГц.

US5EVDДата: Четверг, 2025-Июн-19, 13:15 | Сообщение # 69
мудрец
Группа: Модераторы
Сообщений: 1221
Репутация: 13
Замечания: 0%
Статус: Offline
Цитата olegby3838 В нашем случае 2кОм, что без проблем согласуется со входом фильтра на 455кГц.

Хм., оно то верно.
Но посмотри еще раз на схему смесителя, все ли там верно?
Резонансная катушка с середины на земле...
Может нужно транзисторы подключить к симметричной катушке связи, а резонансную отдельно и к ней уже подключать выход на фильтр 455?

olegby3838Дата: Четверг, 2025-Июн-19, 16:03 | Сообщение # 70
продвинутый
Группа: Пользователи
Сообщений: 260
Репутация: 7
Замечания: 0%
Статус: Offline
Цитата US5EVD ()
Резонансная катушка с середины на земле...
И что по твоему здесь неверно?
Надо оставить, как было  https://radiorubka.at.ua/_fr/3/8624594.jpg   Сообщение # 62

Причем, выход на фильтр можно равнозначно брать с любого стока, резонанс на плоттере
https://radiorubka.at.ua/_fr/3/9592335.jpg  и его "высота" не изменяются.


Сообщение отредактировал olegby3838 - Четверг, 2025-Июн-19, 16:11

US5EVDДата: Четверг, 2025-Июн-19, 17:17 | Сообщение # 71
мудрец
Группа: Модераторы
Сообщений: 1221
Репутация: 13
Замечания: 0%
Статус: Offline
Цитата olegby3838 ()
И что по твоему здесь неверно?
Транзисторные ключи поочередно открываются в такт гетеродина. Так?
В момент открытия одного из ключей, крайний вывод контура соединяется с землей, середина постоянно на земле. Как при таком раскладе считать резонансную частоту контура? Разъясни.

olegby3838Дата: Четверг, 2025-Июн-19, 19:43 | Сообщение # 72
продвинутый
Группа: Пользователи
Сообщений: 260
Репутация: 7
Замечания: 0%
Статус: Offline
Цитата US5EVD ()
В момент открытия одного из ключей, крайний вывод контура соединяется с землей

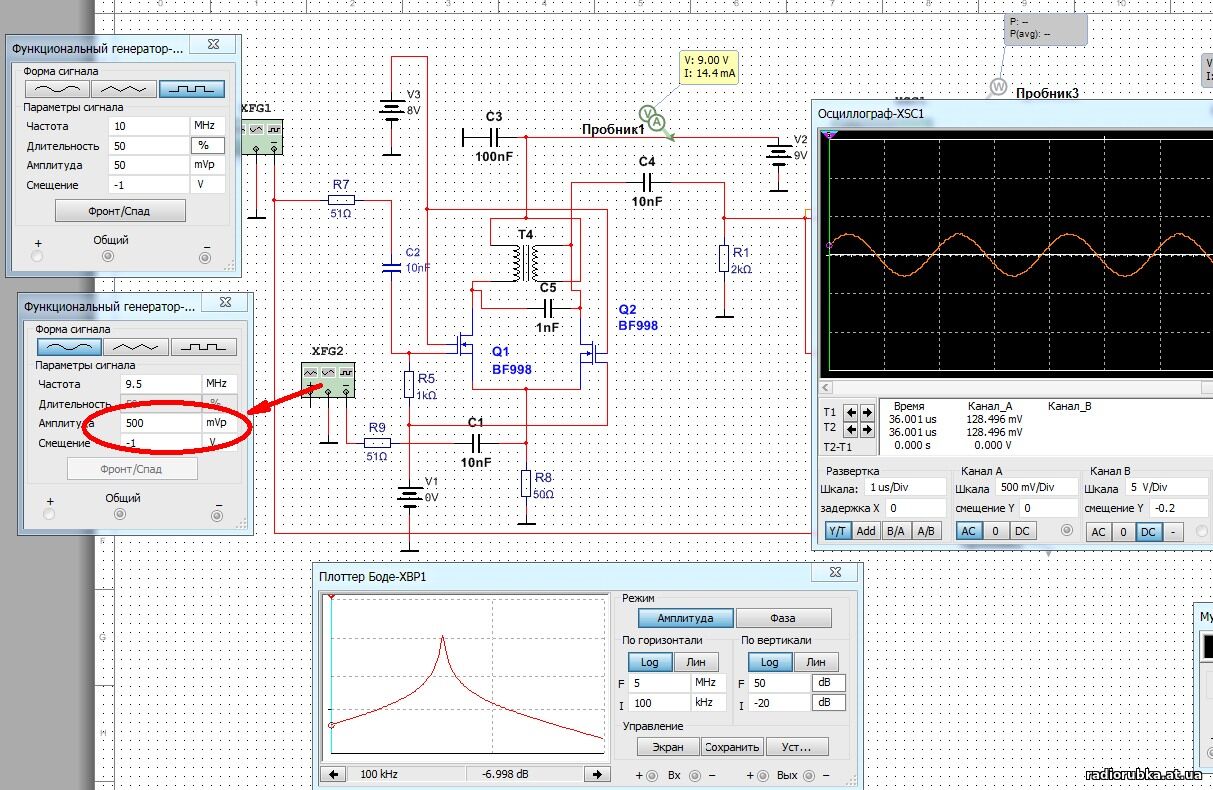

Где ты там ЗЕМЛЮ увидел?  Там сигнал опорника.



--------------------

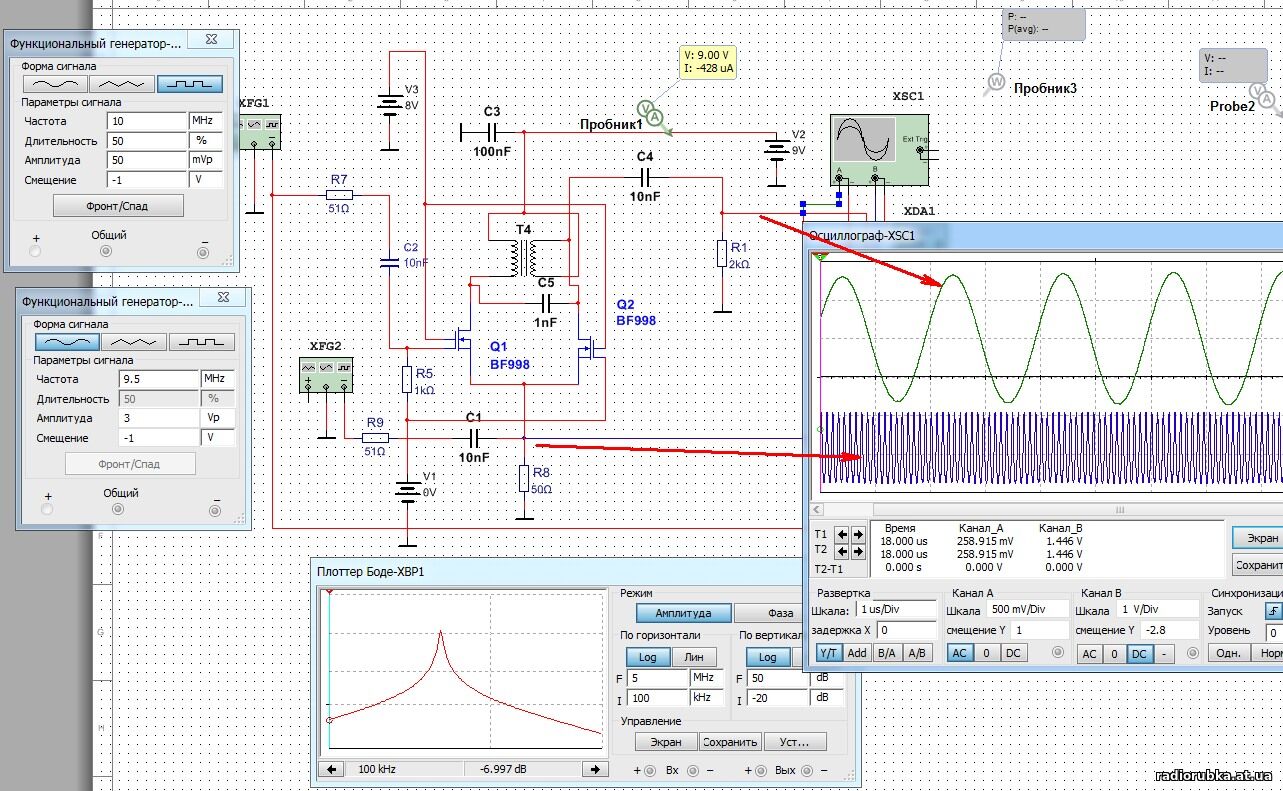

С тремя Вольтами опорника даже лучше. Ток МИКСа больше.



Прикрепления: 9879406.jpg (270.8 Kb) · 6966457.jpg (277.8 Kb) · 2436139.jpg (299.9 Kb)


Сообщение отредактировал olegby3838 - Четверг, 2025-Июн-19, 19:50

US5EVDДата: Четверг, 2025-Июн-19, 20:15 | Сообщение # 73
мудрец
Группа: Модераторы
Сообщений: 1221
Репутация: 13
Замечания: 0%
Статус: Offline
хорошо. а покажи, как изменится выход без емкости ,1нф.

olegby3838Дата: Четверг, 2025-Июн-19, 20:43 | Сообщение # 74
продвинутый
Группа: Пользователи
Сообщений: 260
Репутация: 7
Замечания: 0%
Статус: Offline

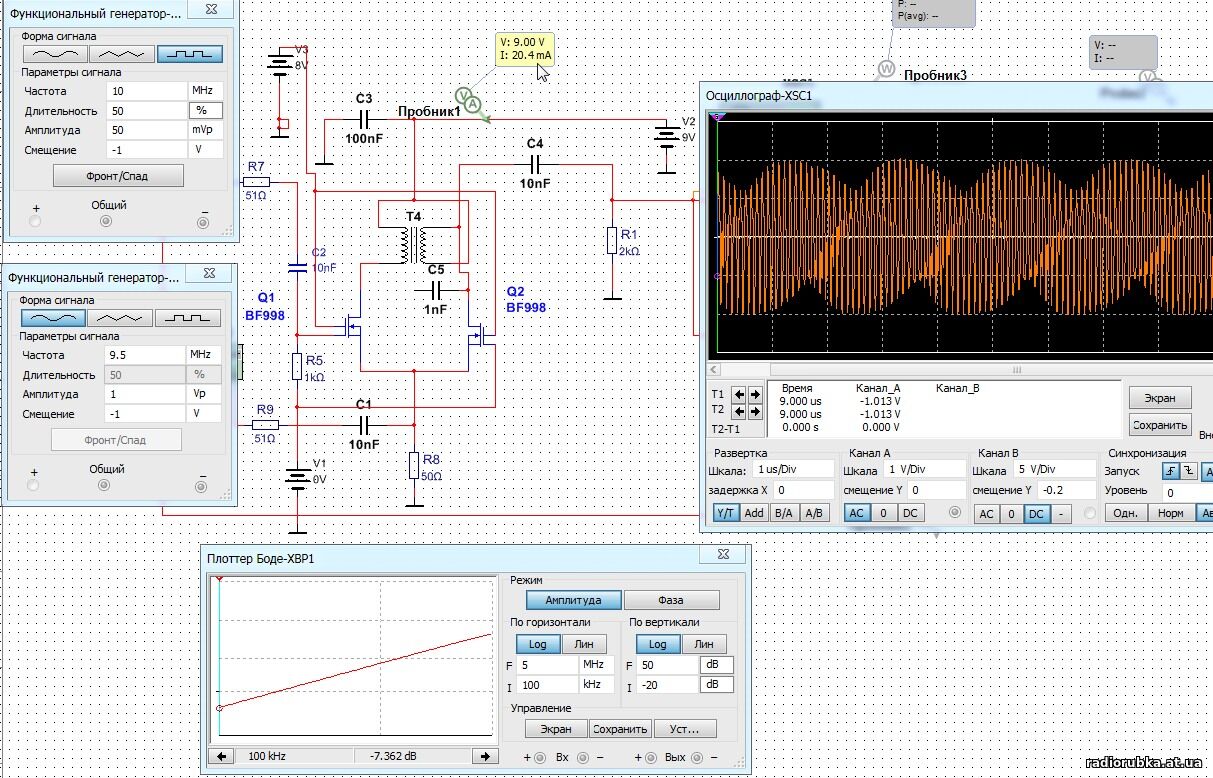

Резонанс улетел вверх, опорник полез на выход.  Аж 4В на пиках.
(общая индуктивность катушки на выходе 52мГн     2х26мГн)

Прикрепления: 6942107.jpg (280.8 Kb)


Сообщение отредактировал olegby3838 - Четверг, 2025-Июн-19, 20:46

US5EVDДата: Четверг, 2025-Июн-19, 21:13 | Сообщение # 75
мудрец
Группа: Модераторы
Сообщений: 1221
Репутация: 13
Замечания: 0%
Статус: Offline
Странно, а как у FFR работало?, это же симметрирующий трансформатор. А если увеличить индуктивность, без емкости. картинка не улучшится?, ну и после смесителя фильтр желателен. Очевидно тут трансформатор две функции выполнял.
Надо пробовать.

Добавлено (2025-Июн-19, 21:17)
---------------------------------------------
Цитата
52мГн     2х26мГн)
Не корректно. катушки на общем сердечнике

для 455кГц при емкости 1н  индуктивность должна быть 128мкГн
 две по 26мкГ примерно так и дадут.
