| В планах развития линейки АМ передатчиков было создание двухтактного передатчика , класс Д.
Но немного поразмыслив , пришел к выводу : - нужно сделать передатчик который можно развивать ,
в зависимости от потребностей радиолюбителя.
Решено сделать так :
- микрофонный усилитель с учетом всех наработок за последнее время : микр усилитель + ФНЧ 6кгц+ бустер 3кгц + фазовращатель + ограничитель .
Но из этого всего можно отказаться от любого каскада , или совсем не собирать или собрать позже , т.к. обязательным будет только первый микр усилитель.
- модулятор по классической схеме, для снижения частоты ШИМ и удешевления в шим применил ТЛ494 + инвертор 2н7000 + драйвер 2110 + силовые транзисторы.
- передатчик по схеме двухтакта , но можно собрать и однотакт класса Е , просто не запаивая второе плече. Однотакт потребует дополнительных емкостей (шунтирующие)
и есть отличия в ШПТ и ФНЧ , все будет изложено на схеме. По мере роста потребностей можно допаять второе плечо и повысить выходную мощность. Точные значения напряжений токов и мощностей будут посте сборки первого устройства.
Счас нарисована схема по узлам , и печатная плата . Буду выкладывать по частям для обсуждения.
Модулятор :
Выходной каскад
Входная часть, микрофонник и полифайзер

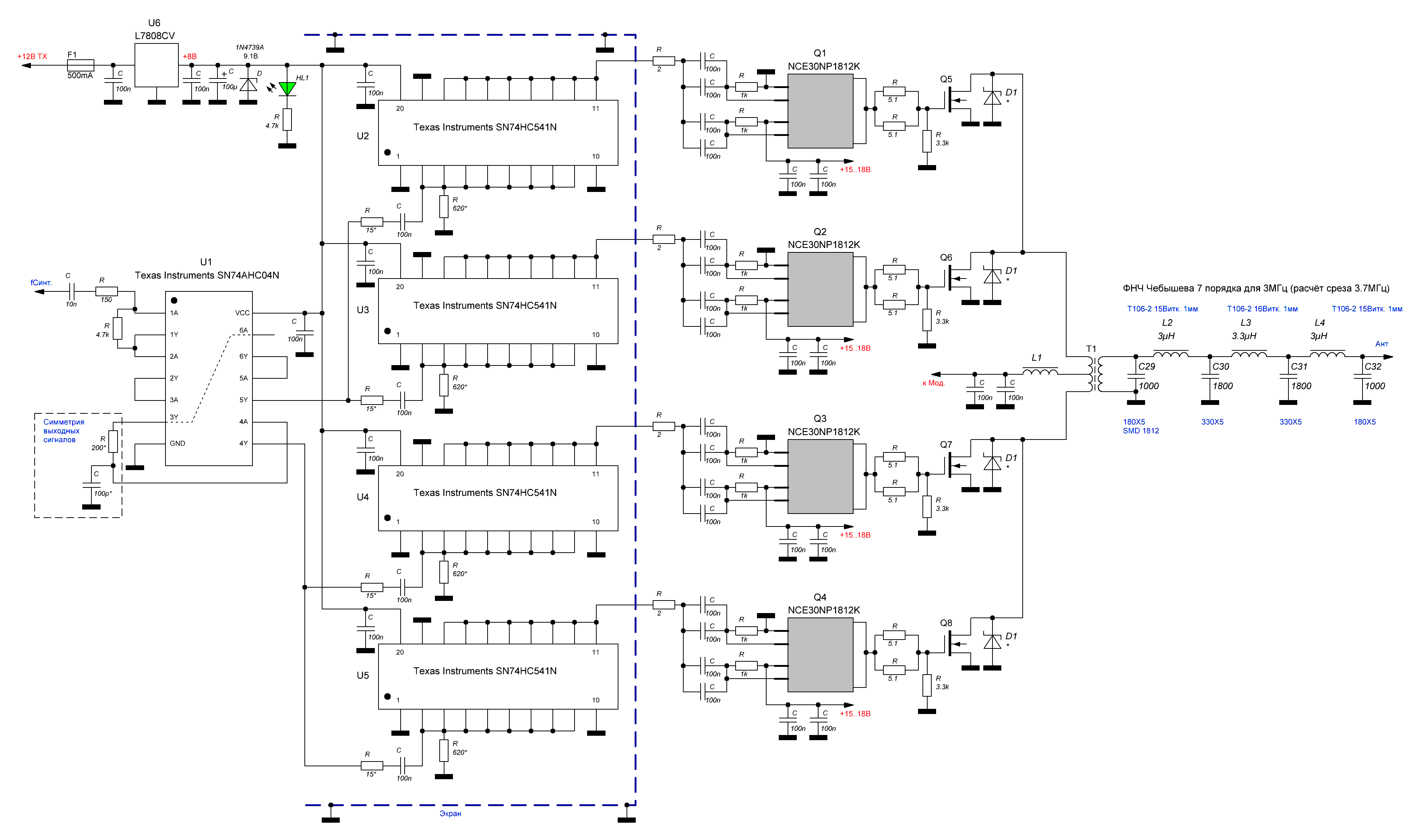

$IMAGE3$
|
| |
| |
| valerzar1961 | Дата: Среда, 2025-Июн-11, 23:44 | Сообщение # 451 |
 знающий
Группа: Пользователи
Сообщений: 199
Статус: Offline
| Цитата igor_dzhunenko5 (  ) Посмотрим что он пришлет |
| |
| |
| igor_dzhunenko5 | Дата: Среда, 2025-Июн-11, 23:58 | Сообщение # 452 |
|
ищущий
Группа: Пользователи
Сообщений: 82
Статус: Offline
| valerzar1961,
ОК! Спасибо, ссылку сохранил. Пока подожду что мне пришлет китаец. Самому интересно потом протестировать качество товара.
|
| |
| |
| kotrad78 | Дата: Вторник, 2025-Июн-17, 02:47 | Сообщение # 453 |
 мастер
Группа: Пользователи
Сообщений: 1005
Статус: Offline
| Цитата valerzar1961 ( ) Обычные трубки с комповых кабелей, внутренний диаметр 9 мм, 4 шт, вторичка 3 витка,
Если будет время и возможность, можете провести несколько замеров?
1. Встать осциллографом на сток любого выходного транзистора
2. Подать без модулятора питание на передатчик 12В, и без нагрузки, без антенны снять показания осциллографа на стоке. (форма сигнала, скважность, амплитуда)
3. Всё тоже самое, только теперь с 50Ом нагрузкой или согласованной антенной.
p.s. Сначала на частоте 1.7МГц, потом на 3.3МГц.
|
| |
| |
| igor_dzhunenko5 | Дата: Вторник, 2025-Июн-17, 15:04 | Сообщение # 454 |
|
ищущий
Группа: Пользователи
Сообщений: 82
Статус: Offline
| Цитата kotrad78 ( ) На монтажных падах (платки - переходники) делать сразу не рекомендую, они тепло вообще не отводят
А если все же запаять эти драйвера в корпусе SO-8 на планки -переходники , а затем сверху , прям на драйвер, приклеить медную шинку или маленький алюминиевый радиатор. Достаточно ли будет такого теплоотвода? Хотя, наверное, лучше не приклеивать а как то механически прижимать теплоотвод к корпусу чрез термопасту.
|
| |
| |
| kotrad78 | Дата: Вторник, 2025-Июн-17, 15:26 | Сообщение # 455 |
|
мастер
Группа: Пользователи
Сообщений: 1005
Статус: Offline

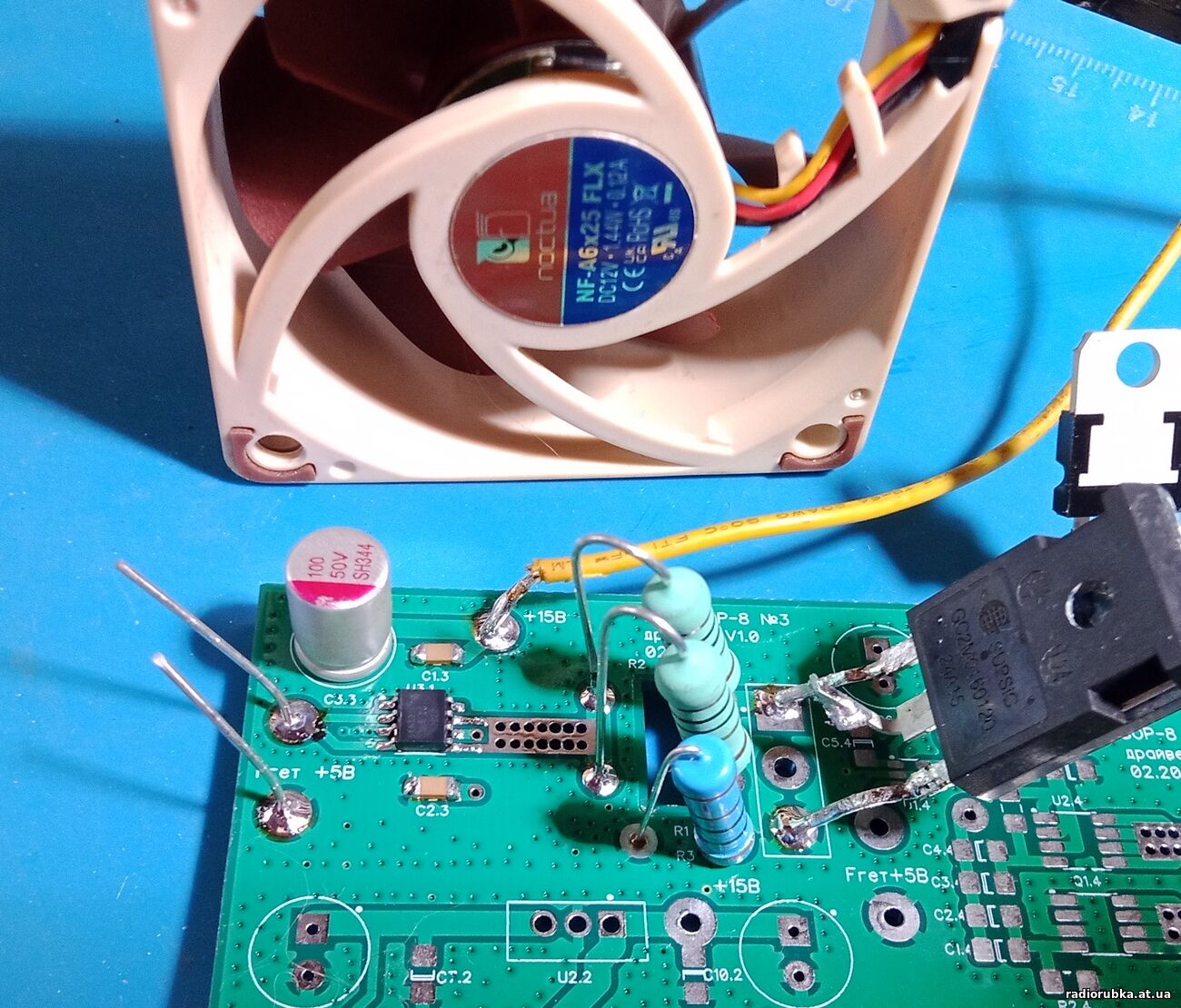

| Если передатчик планируется питать от сети, можно просто поставить 4-6см кулер и направить его на микросхему, очень простое решение. Даже без радиатора снизит температуру на 15-20 градусов.
|
| |
| |
| kotrad78 | Дата: Вторник, 2025-Июн-17, 15:36 | Сообщение # 456 |
|
мастер
Группа: Пользователи
Сообщений: 1005
Статус: Offline

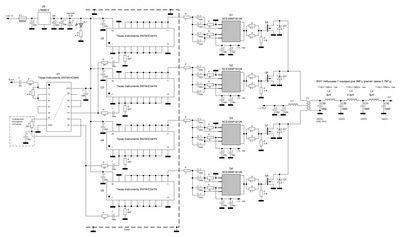

| p.s. Сейчас тоже разрабатываю двухтактный передатчик, параллельно с другими конструкциями
|
| |
| |
| kotrad78 | Дата: Вторник, 2025-Июн-17, 16:20 | Сообщение # 457 |
|
мастер
Группа: Пользователи
Сообщений: 1005
Статус: Offline
| Цитата igor_dzhunenko5 ( ) А если все же запаять эти драйвера в корпусе SO-8 на планки -переходники
Вот ещё одно решение для дополнительного охлаждения.
1. Берём 0,8..1мм медный провод и делаем из него пружинку, 2см длиной.
2. На плате переходнике есть места для запайки микросхемы, и есть места для подпайки соединительных контактов.
3. Кончик пружины залуживаем примерно на 0.5см.
- размещаем кончик пружины так, чтобы он касался ноги массы микросхемы и контакта массы
- припаиваем пружину сначала к контакту массы платки (это будет основное крепление, силовое), а затем аккуратно припаиваем кончик пружины прямо к ножке массы микросхемы
Микросхема будет отдавать тепло медной пружине через земляную ножку, а пружина будет рассеивать тепло в воздух. На DIP-8 микросхемах такой "радиатор" снижает около 5-8 градусов дополнительно. На SO-8 тоже можно припаять.

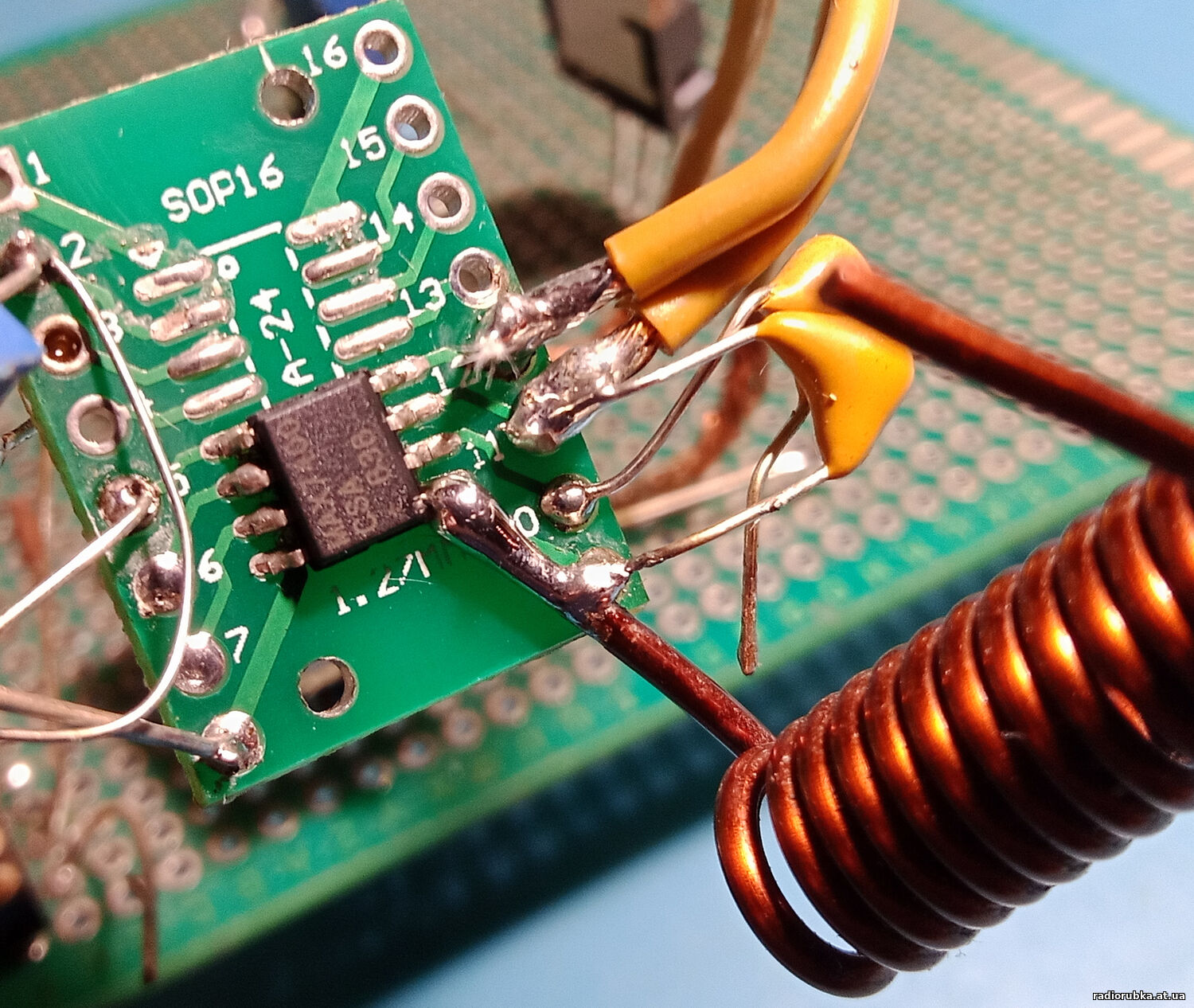

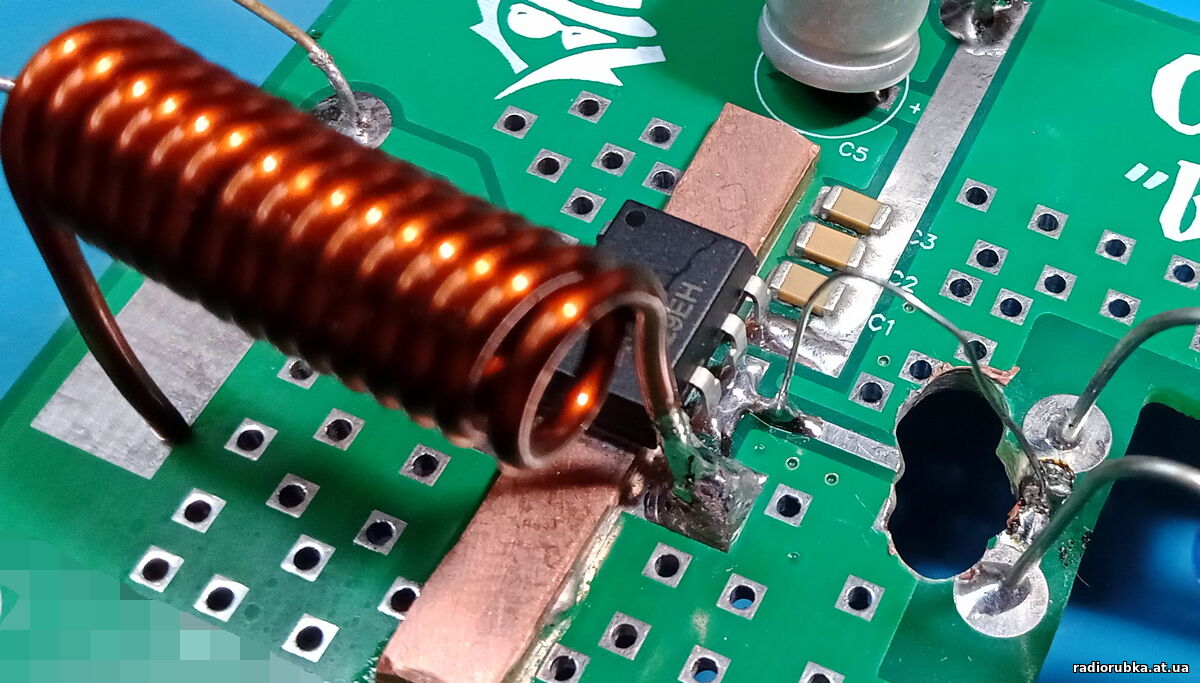

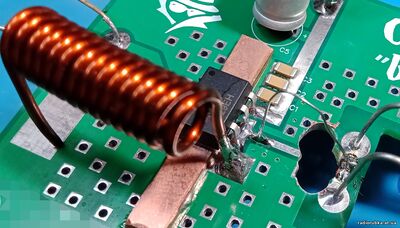

p.s. Если на словах не понятно, то, вот фото. Нашёл какую-то панельку из старых проектов и припаял медную пружинку:
|
| |
| |
| igor_dzhunenko5 | Дата: Вторник, 2025-Июн-17, 19:55 | Сообщение # 458 |
|
ищущий
Группа: Пользователи
Сообщений: 82
Статус: Offline
| Все понятно. Интересный вариант! Добавлено (2025-Июн-18, 12:05)
---------------------------------------------
Цитата kotrad78 ( ) Сейчас тоже разрабатываю двухтактный передатчик, параллельно с другими конструкциями
1. Почему решили запитать входной формирователь от +8 Вольт а не от +5 Вольт
2. Зачем на выходе стабилизатора поставили стабилитрон на 9.1В
3.Какой мощности резисторы на выходных транзисторах с затвора на исток
4. Что за диоды параллельно С-И на выходных транзисторах, встроенные или внешние.
|
| |
| |
| kotrad78 | Дата: Среда, 2025-Июн-18, 14:41 | Сообщение # 459 |
|
мастер
Группа: Пользователи
Сообщений: 1005
Статус: Offline
| 1. Как показала практика, если у американской DIP-20 микросхемы написан максимальный предел питания по даташиту 7В, то в реальности она стабильно работает до 9-10В. Это было проверено на 541-х буферах. Исходя из этой логики можно предположить, что Texas Instruments SN74AHC04N, у которой в даташите написан предел в 7В тоже сможет работать от 8В. То есть, просто для экономии 5В лм-ки.
2. На выходе Лм-ки 8В. 9В стабилитрон нужен для защиты, если вдруг Лм-ка перегорит и на все микросхемы пойдёт 12В. Стабилитрон ограничит это напряжение на уровне 9.1-9.5В, после чего сгорит входной предохранитель, а светодиод потухнет, что будет свидетельствовать об аварии.
3. Резисторы с затвора на исток нужны просто для гарантированного и быстрого разряда затвора и закрытия транзисторов при переходе на приём. Их номинал не критичен, я обычно ставлю 3.3кОм. Мощности 1Вт достаточно.
4. Параллельно сток-исток карбид-кремниевые диоды Шоттки на 1200В. В передатчике класса Е(ЕШ) эти диоды работают в качестве конденсаторов, уменьшая амплитуду сигнала на стоке до Х4-5 от питающего напряжения. Двухтактный передатчик можно грубо и косвенно представить, как два передатчика класса Е, нагруженных на выходной трансформатор. Возможно эти диоды так же будут полезны для снижения амплитуды на стоках. А может быть и не нужны будут, это пока просто эксперимент.
p.s. Любой диод состоит из p-n перехода, у которого всегда есть какая-то ёмкость. Эту ёмкость можно применять в некоторых резонансных цепях. Ближайший аналог - варикапы. Когда делал передатчики класса Е, то, между сток-истоком ставил конденсаторы, чтобы снизить амплитуду на стоке. Обычные конденсаторы плохо себя показали, т.к. вызывали сильный ВЧ звон. Карбид-кремниевые диоды же Шоттки на 1200В показали себя отлично, работают точно так же, как конденсаторы, при этом не вызывают ВЧ звон (поскольку гасят его, пропуская ток в прямом направлении). Именно поэтому нерезонансный передатчик класса Е, у которого между сток-истоком ставил диоды Шоттки назвал классом ЕШ.
|
| |
| |
| igor_dzhunenko5 | Дата: Среда, 2025-Июн-18, 18:08 | Сообщение # 460 |
|
ищущий
Группа: Пользователи
Сообщений: 82
Статус: Offline
| Вот набросал плату. Проверьте на ошибки. Здесь плата под драйвер AP4525GEM в корпусе SO-8 но на переходнике под DIP-8.
|
| |
| |
| kotrad78 | Дата: Среда, 2025-Июн-18, 19:02 | Сообщение # 461 |
|
мастер
Группа: Пользователи
Сообщений: 1005
Статус: Offline

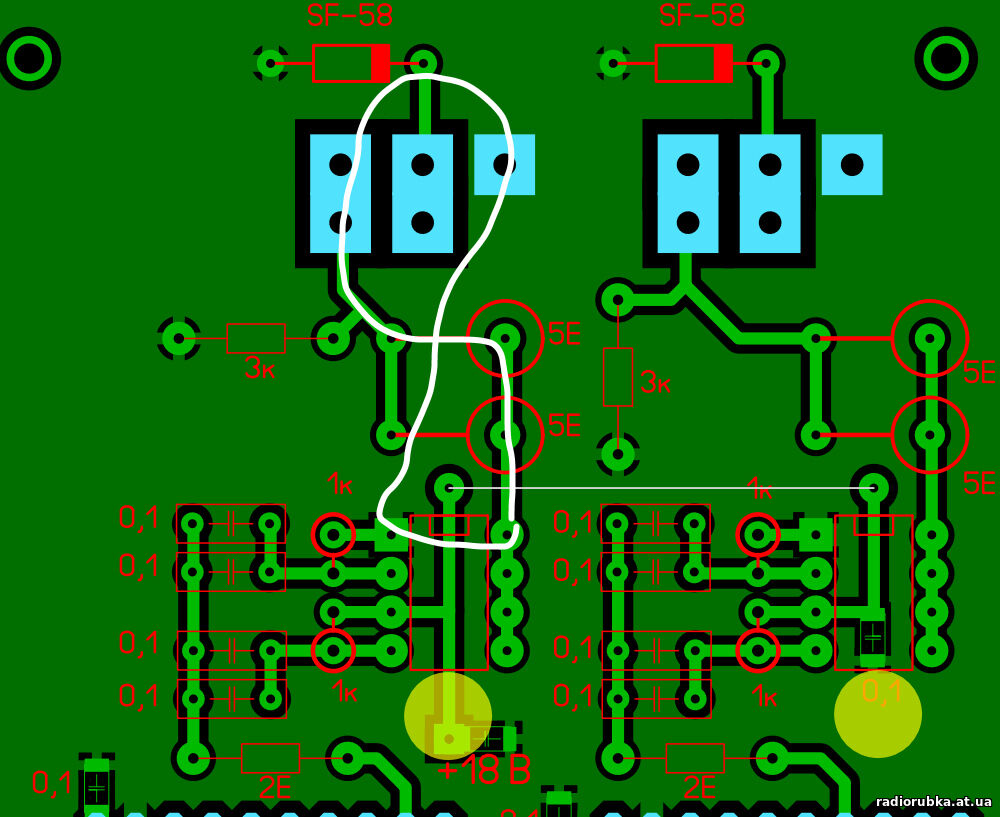

| 1. Пятачки под 3W 5.1Ом затворные резисторы очень маленькие. И отверстия тоже. Для этих резисторов диаметр отверстия сделайте 0.8мм, а пятачки 3мм
2. Ширину дорожек от затворных резисторов до затвора сделайте 2.5-3мм толщиной, а от затворных резисторов до плат-переходников 2.5мм толщиной. Не забывайте, что затворные резисторы будут греться до 80+/- градусов, это тепло нужно куда-то отводить.
3. Оконечные каскады драйвера, в нашем случае P-N сборки очень чувствительны к фильтрации питания. Разместите 100мкФх25(35,50)В полимерные LowESR электролиты как можно ближе к платам-переходникам, на рисунке жёлтыми кругами место под эти кондёры указал. Кондёры вот такие: https://aliexpress.ru/item/1005004533157680.html
А керамические фильтрующие конденсаторы 100нф припаяйте прямо на плату-переходник, как можно ближе к питающей ножке микросхемы. Один 100нф керамику на плату-переходник, максимально близко к ножке питания микросхемы, второй 100нф керамику на основной плате, максимально близко к выводу платы-переходника.
4. От P-N сборки на затвор карбидов идёт сигнал, он идёт по петле. Эту петлю называют токовой. Нарисовал её белой линией. При проектировании схем эту токовую петлю нужно делать максимально короткой!! Это очень важно, чтобы снизить ВЧ звон на затворе карбида! Разрядные 3.3кОм резисторы можете разместить впритык к затвору, вертикально (сейчас они горизонтально).
5. Посадочному пятаку истока карбида сделайте термополигоны по 1.5мм, иначе будет крайне сложно припаять ножку транзистора. Тепло паяльника будет уходить на медь всей платы.
6. Где возможно, сделайте ширину всех дорожек как можно шире. Это улучшит нагрев и снизит паразитный ВЧ звон.
|
| |
| |
| igor_dzhunenko5 | Дата: Среда, 2025-Июн-18, 20:38 | Сообщение # 462 |
|
ищущий
Группа: Пользователи
Сообщений: 82
Статус: Offline
| Спасибо. Все что мог исправил. Не знаю только как "побороть" токовую петлю. Размеры платы и посадочные места силовых транзисторов я уже изменить не могу . Эти размеры привязаны к корпусу и радиатору передатчика, где раньше и стояла эта плата в первоначальном виде. На саму платку-переходник обязательно добавлю керамику по питанию. И еще вопрос, в качестве диодов на сток-исток выходных ключей подойдут SF-58? На модулятор думаю подавать не больше +100 Вольт.
Сообщение отредактировал igor_dzhunenko5 - Среда, 2025-Июн-18, 20:42 |
| |
| |
| kotrad78 | Дата: Среда, 2025-Июн-18, 20:53 | Сообщение # 463 |
|
мастер
Группа: Пользователи
Сообщений: 1005
Статус: Offline
| Цитата igor_dzhunenko5 ( ) SF-58?
Я ещё не проверял эту теорию про диоды в двухтакте, они могут там вообще оказаться не нужны. Однако, могу сразу сказать, что SF-58 по ёмкости перехода подойдут, при 100В у них ёмкость около 85пф. Хотя у SiC 1200 диодов ёмкость может быть 150-200пф. В любом случае, пока не обращайте на них особое внимание, делайте по авторской схеме.
По поводу токовой петли:
1. Левый драйвер (сборку и её обвязку) сместите чуть левее и поднимите чуть выше, так петля станет меньше
2. Правый драйвер (сборку и её обвязку) попробуйте перевернуть вертикально и горизонтально. То есть, чтобы выход платки-переходника был на одной линии с затвором. То бишь, входная группа 100нф кондёров будет справа от платки, а не слева.
|
| |
| |
| igor_dzhunenko5 | Дата: Среда, 2025-Июн-18, 21:18 | Сообщение # 464 |
|
ищущий
Группа: Пользователи
Сообщений: 82
Статус: Offline
| Цитата kotrad78 ( ) 2. Правый драйвер (сборку и её обвязку) попробуйте перевернуть вертикально и горизонтально. То есть, чтобы выход платки-переходника был на одной линии с затвором. То бишь, входная группа 100нф кондёров будет справа от платки, а не слева.
Спасибо, вроде бы понял. Попробую так сделать, но уже завтра. Сегодня голова уже требует отдыха. Я хотел изначально придержаться такого , как сейчас ,расположения платок драйверов чтобы можно было потом прижать сами корпуса драйвером одним медным "брусочком", сечением 5*6 мм через термопасту, для охлаждения. Т.е. мне нужно было расположить драйвера на одной линии.
|
| |
| |
| igor_dzhunenko5 | Дата: Среда, 2025-Июн-18, 22:59 | Сообщение # 465 |
|
ищущий
Группа: Пользователи
Сообщений: 82
Статус: Offline
| Еще раз поправил.
Думаю что все ваши рекомендации сделал.
|
| |
| |
|
