| Светофор | Дата: Суббота, 2013-Дек-28, 15:08 | Сообщение # 1 |
 просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| про все и обо всем))
|
| |
|
|
| DJ-STX | Дата: Четверг, 2014-Мар-06, 21:06 | Сообщение # 421 |
 мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| кок, а 4053 случайно для коммутации полосовиков не подходит? а то смесители на ней делают. Добавлено (2014-Мар-06, 7:06 PM)
---------------------------------------------
Попробую в общем сделать я этот коммутатор на отдельной плате.
|
| |
|
|
| shwonder | Дата: Четверг, 2014-Мар-06, 21:09 | Сообщение # 422 |
 просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| SN74LVC1G3157
с этими я дела не имел , но думаю они очень подходят.
Хотя и 4053 будут работать.
Их можно подпаять на проволочках временно на рабочую плату для экскремента.
Сообщение отредактировал shwonder - Четверг, 2014-Мар-06, 21:10 |
| |
|
|
| кок | Дата: Четверг, 2014-Мар-06, 21:11 | Сообщение # 423 |
 знающий
Группа: Проверенные
Сообщений: 193
Статус: Offline
| У 4053 большое сопротивление в открытом состоянии, лучше на тех , что я выше привел, они в добавок еще как реле замыкают на землю не работающие полосовики других диапазонов, мелкие правда  .
Сообщение отредактировал кок - Четверг, 2014-Мар-06, 21:11 |
| |
|
|
| DJ-STX | Дата: Четверг, 2014-Мар-06, 21:16 | Сообщение # 424 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Теперь чтобы сократить релейную коммутацию нужно придумать как перекидывать питания транзисторами чтобы не подключенный вывод заземлялся.
SN74LVC1G3157 ну очень мелкие
|
| |
|
|
| кок | Дата: Четверг, 2014-Мар-06, 21:20 | Сообщение # 425 |
|
знающий
Группа: Проверенные
Сообщений: 193
Статус: Offline

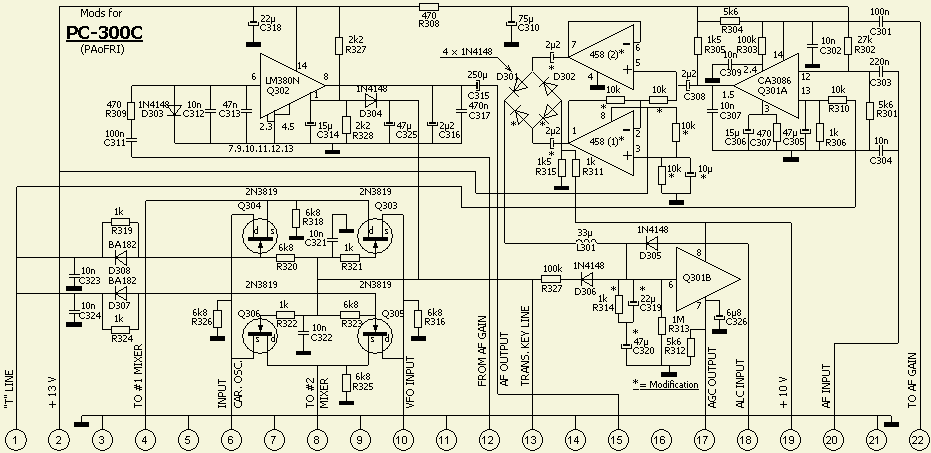

| shwonder, они не просто подходят, а отлично , и по перегрузке (динамике ) у них отличные параметры. Вот вариант переключения кварцевых фильтров.
http://martein.home.xs4all.nl/pa3ake/hmode/IF_switches.htmlДобавлено (2014-Мар-06, 7:20 PM)
---------------------------------------------
Приборы прогрелись, пойду кварцевых фильтров параметры снимать.
|
| |
|
|
| DJ-STX | Дата: Четверг, 2014-Мар-06, 22:35 | Сообщение # 426 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| кок, Кстати как вы замеряете параметры кварцев? приборчик какой сделали?
Частотомер у меня есть, кварцы есть, хочу попробовать, может что получится
А пока набросал схемку коммутатора. Точнее перерисовал из журнала в более читаемый вид.
Посмотрите, ничего не забыл?
|
| |
|
|
| Alex | Дата: Четверг, 2014-Мар-06, 23:07 | Сообщение # 427 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Та вроде все на месте.
|
| |
|
|
| кок | Дата: Пятница, 2014-Мар-07, 00:14 | Сообщение # 428 |
|
знающий
Группа: Проверенные
Сообщений: 193
Статус: Offline
| DJ-STX, кварцы проверяю в кв ген. по схеме Батлера , там кварц включен между эммитерами транзисторов и генерит на частоте последовательного резонанса, по этой схемке собран опорник на 500кгц. в книжке Бунина и Яйленко. Рисую фломайстером номера на корпусах, составляю список, группирую в порядке возростания частоты, потом выбираю из этого списка. Хорошо бы в xls такую табличку забивать , а он группировал их автоматом, но я с ним не дружу ( с xls) .
Сообщение отредактировал кок - Пятница, 2014-Мар-07, 00:16 |
| |
|
|
| DJ-STX | Дата: Пятница, 2014-Мар-07, 00:30 | Сообщение # 429 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| кок, и с каким разбросом можно пользовать?
|
| |
|
|
| DJ-STX | Дата: Пятница, 2014-Мар-07, 01:17 | Сообщение # 430 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Вот такая значит получилась плата. Не сильно плотно для коммутатора?
|
| |
|
|
| shwonder | Дата: Пятница, 2014-Мар-07, 02:03 | Сообщение # 431 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| Одна плата - не много .
Но , к ней будет подключено 8 (восемь) проводов .
А можно ее интегрировать в базовую, и тогда не будет 8 проводов.
|
| |
|
|
| кок | Дата: Пятница, 2014-Мар-07, 02:08 | Сообщение # 432 |
|
знающий
Группа: Проверенные
Сообщений: 193
Статус: Offline
| DJ-STX Думаю нормально, и земли много. Разброс до 60-70гц. для 6-8 кристаллов, для 4-х. можно 100гц.

С пирожками проще, больше выходит .Добавлено (2014-Мар-07, 0:08 AM)
---------------------------------------------
Частота 5мгц. полоса 2,7кгц., визир по уровню 20дб.
|
| |
|
|
| DJ-STX | Дата: Пятница, 2014-Мар-07, 02:08 | Сообщение # 433 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| shwonder, В том то и дело, базовая уже собрана. На ней уместился микрофонник, пч, ару(без внешних цепей), с-метр, и предварительный унч.
На прием уже отстроено все, никаких подвозбудов и возбудов.
|
| |
|
|
| кок | Дата: Пятница, 2014-Мар-07, 02:16 | Сообщение # 434 |
|
знающий
Группа: Проверенные
Сообщений: 193
Статус: Offline
| У "родителя" РАДИО-76 коммутатор был на полевичках , трансиверы "ATLAS".
Здесь однотактник 8вт. раписан хорошо : http://lpistor.chez-alice.fr/pa8w.htm#pa8w
|
| |
|
|
| DJ-STX | Дата: Пятница, 2014-Мар-07, 02:27 | Сообщение # 435 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| кок, вы кварцевые фильтра на заказ что-ли производите?
Еще вопрос, допустим ли такой конструктив?
про прародителя нужно почитать и посмотреть какие там полевики. е если можно поставить туда что-то типа bs170 или 2n7000 так вообще сказка.Добавлено (2014-Мар-07, 0:27 AM)
---------------------------------------------
Облом, нельзя. а вот J310 можно и попробовать.
|
| |
|
|
