АМ Трансивер "Рафинад 6200"
|
|
| DJ-STX | Дата: Вторник, 2013-Дек-03, 17:32 | Сообщение # 541 |
 мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline

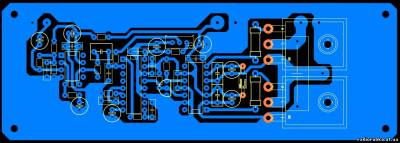

| Вот такая, но проверить еще не успел, еще только собираюсь. На входе TL071 правда.
|
| |
| |
| Светофор | Дата: Вторник, 2013-Дек-03, 18:00 | Сообщение # 542 |
 просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| а позиционные обозначения планируется наносить?
ато ребус выходит
|
| |
| |
| shwonder | Дата: Вторник, 2013-Дек-03, 18:08 | Сообщение # 543 |
 просветленный
Группа: Модераторы
Сообщений: 3328
Статус: Offline
| Я отказался от применения многооборотных подстроечных резисторов , сильно не удобно.
И от крепления транзистора в пакете с печаткой тоже. Нормально не затянешь, коробит плату.
Лучше отверствия делать так , что туда проходит головка винта , и плата крепится своими винтами , а транзисторы - своими.
А что за расширение "лау6" у меня не открывает даже при переименовании.
|
| |
| |
| DJ-STX | Дата: Вторник, 2013-Дек-03, 18:27 | Сообщение # 544 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Открывать программой Sprint Layout 6. Макросы подходят от прошлых версий. Программка сдесь - http://rghost.ru/50644577 (3,5 мегабайта)

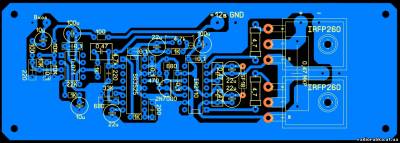

Проставил обозначения. Но перед сборкой лучше проверить.
В платах специально оставляю больше места у отверстия транзистора, сверлю 5 мм отверстие, и через него своими болтами притягиваю транзисторы, а плату через стоечки.
Сообщение отредактировал DJ-STX - Вторник, 2013-Дек-03, 18:30 |
| |
| |
| shwonder | Дата: Вторник, 2013-Дек-03, 18:48 | Сообщение # 545 |
|
просветленный
Группа: Модераторы
Сообщений: 3328
Статус: Offline
| Так у меня та-же прога , но у нее расширение лау , откуда в конце "6" ? Этого она не понимает.
Резисторы в затворах полевиков можно не ставить , ставил поначалу , потом оказалось , что они не нужны.
Я их ставлю из соображений конструктивных, так проще разводить плату.
А при такой разводке они лишние. А если ставить , то 0.25вт вполне справляются.
У меня шкурный вопрос :
как в лайоуте повернуть что-то на произвольный угол ?
Уже понял как .
Сообщение отредактировал shwonder - Вторник, 2013-Дек-03, 19:33 |
| |
| |
| Светофор | Дата: Вторник, 2013-Дек-03, 18:54 | Сообщение # 546 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| У вас не 6,а сборка скорее всего "чип2013",это
"псевдо 6".Поставьте нормальную шестую версию и все будет открывать.
Спасибо за печатку!
|
| |
| |
| DJ-STX | Дата: Вторник, 2013-Дек-03, 19:47 | Сообщение # 547 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Я бы наверное не стал от них отказываться. При слабом драйвере и неправильной разводке может зазвенеть. Как-то собирал преобразователь на IR2151 (с 12 в 50 вольт), долго думал почему летит драйвер, пока не поставил эти затворные резисторы. На той же плате поставил их в разрез дорожек, и все нормализировалось. Осциллографа тогда еще небыло.
В спринте можно повернуть деталь нинимально на 5 градусов, для этого нужно на верхней панели нажать на стрелочку вниз около кнопки повернуть (красный круглешок со стрелкой)
shwonder, не подскажите где вы брали модули от магнитол на теа6200, или в каких магнитолах их искать?
Попробовал спаять проводками 6200, с фильтром на 15кгц, уж больно широкая полоса, в моей зашумленной обстановке очень сложно с такой полосой. Оптимум 7-8 кгц, но я бы сделал 6 кгц. А в модулях как раз стоят 10M7A или 10М7В
|
| |
| |
| shwonder | Дата: Вторник, 2013-Дек-03, 20:14 | Сообщение # 548 |
|
просветленный
Группа: Модераторы
Сообщений: 3328
Статус: Offline
| Я где-то давал ссылку , но сам уже потерял.
И , кажется , их там уже нет, похоже я купил все.
Я могу поделиться, сам не буду отсылать , или кого-то попрошу , или через Светофора.
А чем не нравится на дискретных кварцах ?
В имраде, на новом сайте , хрен чего найдеш. А покупал у них. по 3грн.
Нашел еще : http://item.taobao.com/item.htm?id=5048240184
но покупал не там
Сообщение отредактировал shwonder - Вторник, 2013-Дек-03, 20:16 |
| |
| |
| Светофор | Дата: Вторник, 2013-Дек-03, 20:21 | Сообщение # 549 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| ВОТ хороший магазин,там и кварцы и теа6200 и еще много всего полезного есть.
Часто там по работе и для себя делаю покупки.
Только все "под чистую" не скупайте
Оставьте чтоб всем хватило.
|
| |
| |
| DJ-STX | Дата: Вторник, 2013-Дек-03, 20:25 | Сообщение # 550 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| shwonder, Буду очень благодарен. Еще прикупил бы драйвера IXDD, так сказать на будущее. К такому передатчику и приемник нужен хороший.
На дискретных кварцах я бы и рад, но боюсь не смогу настроить. Из приборов только осциллограф до 10 мгц, да ДДС, хотя этого набора хватило чтобы более-менее согласовать ФП2П4-436 от льна (неделю просидел, а приемник в целом получился неважный)
Светофор уже отправлял мне теа6200, и модуль AD9850.
|
| |
| |
| shwonder | Дата: Среда, 2013-Дек-04, 20:16 | Сообщение # 551 |
|
просветленный
Группа: Модераторы
Сообщений: 3328
Статус: Offline
| На плату надо добавить мост 5-10а , электролиты 4700х50в (я на них подавал и 60), предохранитель по постоянке , дублирующую перемычку между "-" моста и истоком нижнего ключа.
Добавлять за счет увеличения ширины. Если увеличить длину , то туда фильтр.
Сообщение отредактировал shwonder - Среда, 2013-Дек-04, 20:21 |
| |
| |
| DJ-STX | Дата: Среда, 2013-Дек-04, 20:42 | Сообщение # 552 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| У меня платки маленькие из за особенности конструктива. Фильтр на стойках и двухсторонней плате (нижняя фольга как экранирующая) прикручиваеться сверху над шим, и все это прикручивается на радиатор. БП с емкостями 2х15000 мкф х 63 вольта и диодным мостом 10А (пока стоят диоды кд213) в отдельной коробочке. Еще думаю над конструктивом, в макетном исполнении подбираю режимы да коммутацию. Хочется по максимуму убрать релюшки. заменить все на транзисторы или полевики (токи то все равно меньше ампера, силовое питание подано постоянно). Оставить надо только антенное реле.
|
| |
| |
| aga | Дата: Среда, 2013-Дек-04, 20:44 | Сообщение # 553 |
 практикующий
Группа: Проверенные
Сообщений: 103
Статус: Offline
| Возвращаясь к сообщению №530 . Можно, по поводу установки дросселей в различные блоки трансивера ,поподробнее. Какие нужно применять , их устройство , в какие цепи блоков трансивера дросселя включены?
|
| |
| |
| DJ-STX | Дата: Среда, 2013-Дек-04, 20:56 | Сообщение # 554 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| aga, У меня дросселя
На сетевом проводе
На питании +12 Вольт шим модулятора
На входе шим модулятора
На входе микрофонного усилителя
На питании синтезатора
По мере сборки буду ставить еще
Дроссель делается так: берется ферритовое колечко 7-15мм 1000-2000нн, и мотаеться проводом до заполнения. Я на 25-26 странице выкладывал фото модулятора, там видно их конструкцию.
|
| |
| |
| aga | Дата: Среда, 2013-Дек-04, 21:16 | Сообщение # 555 |
|
практикующий
Группа: Проверенные
Сообщений: 103
Статус: Offline
| DJ-STX ,спасибо ,понял.
|
| |
| |
