| 3 ком, 2пф. Значит можно ставить 3ЕПЕ MCF10,7-15E (есть еще редкий с полосой 7,5 кГц) вместо них (у них те же параметры)?
Имееться ввиду в приемник на TEA6200.
Сообщение отредактировал DJ-STX - Вторник, 2013-Ноя-26, 18:11 |
| |
|
|
| shwonder | Дата: Вторник, 2013-Ноя-26, 18:47 | Сообщение # 497 |
 просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| Та (наверное) можно.
Если они есть.
А бывает , что никаких нет .
Вернее , в основном нет , никаких.
Тогда можно на дискретных кварцах.
|
| |
|
|
| DJ-STX | Дата: Среда, 2013-Ноя-27, 14:21 | Сообщение # 498 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| shwonder, Скажите пожалуйста, как мотать трансформатор на четырех трубках? Не знаю как расположить правильно витки. 4 трубки стоят рядом.
P.S. Но прогресс уже пошел, вижу свою несущую у вас на sdr-e. Питание в режиме молчания - 26 вольт, ток 1 ампер, 2 транзистора 14nk50.
|
| |
|
|
| shwonder | Дата: Среда, 2013-Ноя-27, 16:05 | Сообщение # 499 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| Две трубки располагаем "сосисками", рядом еще две, и мотаем как обычно.
|
| |
|
|
| Светофор | Дата: Среда, 2013-Ноя-27, 17:02 | Сообщение # 500 |
 просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| самое главное,что до сих пор нет повторяемой печатной платы шим-модулятора...
|
| |
|
|
| DJ-STX | Дата: Среда, 2013-Ноя-27, 17:32 | Сообщение # 501 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Так сказать к слову. Модулятор у меня тот же, но я убрал входной инвертирующий усилитель, поставил неинвертирующий.

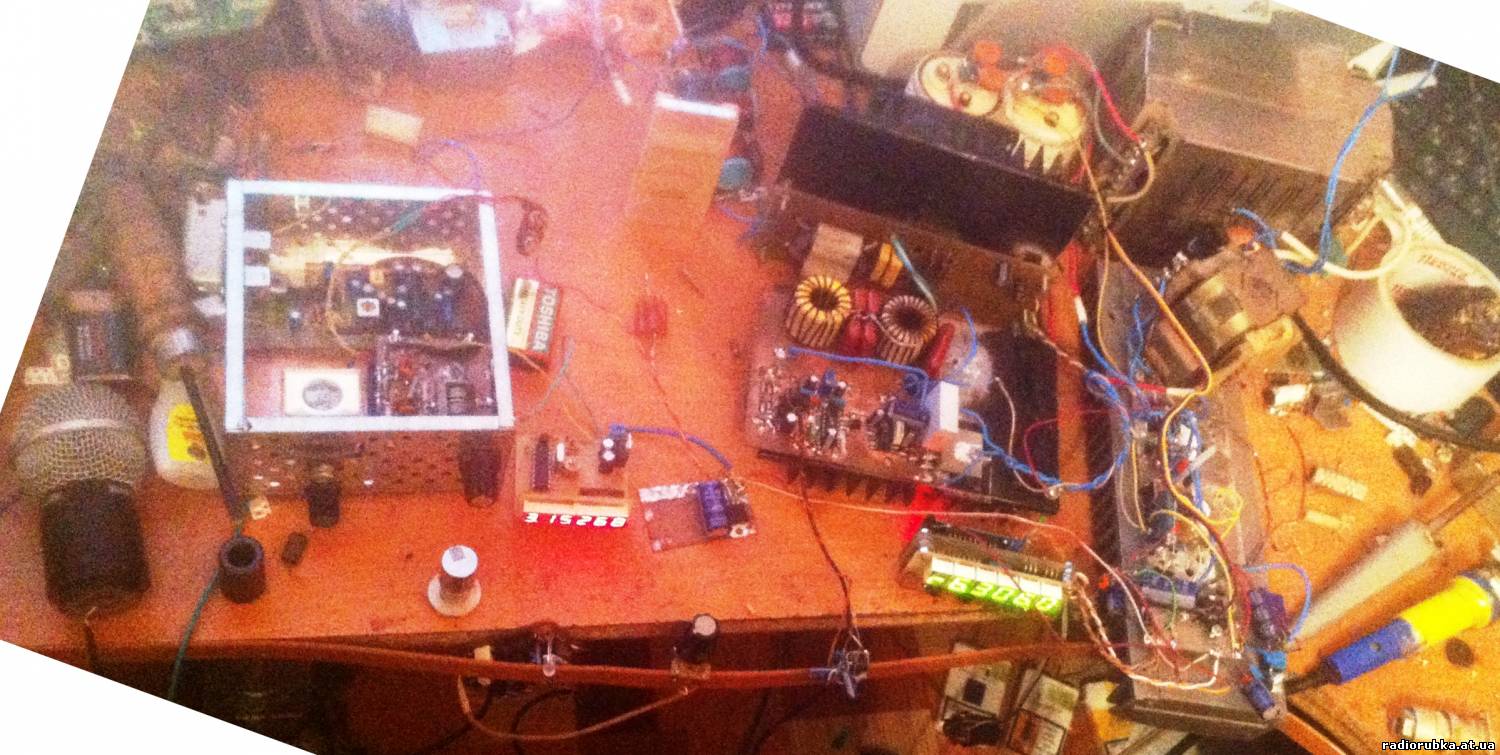

P.S. Чтобы не быть голословным, вот фото "макета" передатчика Рафинад 6200
Крупным планом Синтезатор, Шим модулятор и оконечник 2х14nk50
Общий план, это весь трансивер, но с другим приемником.
Страшно конечно, но работает
|
| |
|
|
| shwonder | Дата: Среда, 2013-Ноя-27, 19:00 | Сообщение # 502 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| Ну почему нет ?
Есть , притом много вариантов .
Есть с фильтром на борту , есть с отдельным фильтром.
Там-же и мост для силового питания (его тоже надо охлаждать), и минимум электролитов.
Вот только дополнительный усилитель я туда не цеплял.
Для того , чтоб выложить печатку , надо повторить все полностью , обкатать все вместе , и только тогда выкладывать.
У меня большие сомнения по целесообразности постройки в оной коробке передатчика с выходом больше 100вт (это 400вт на пике).
Разумно ограничиться 50вт в режиме несущей , если больше - отдельный усилитель с модулятором.
Вот по передатчику :
Я специально сделал макет , и на нем обкатывал варианты для разных частот и выходной мощности.
На основании полученных данных составил таблицы .
По ним и ориентируюсь . Повторяемость почти 100%.
|
| |
|
|
| DJ-STX | Дата: Четверг, 2013-Ноя-28, 01:33 | Сообщение # 503 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Извиняюсь, еще хотел спросить, каким проводом лучше мотать трансформатор на трубках? Можно ли использовать тонкий мгтф, диаметр в изоляции 0,5мм, если можно, то сколько жилок взять, и нужно ли скручивать? Попробую сделать 1:3 на 4-х трубках вместо 2:6 на двух. Мощности несущей 50 вт хватит с головой, если и строить дальше, то уже усилитель с кучкой полевиков.
|
| |
|
|
| shwonder | Дата: Четверг, 2013-Ноя-28, 10:56 | Сообщение # 504 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| Не надо это делать.
|
| |
|
|
| Светофор | Дата: Четверг, 2013-Ноя-28, 11:31 | Сообщение # 505 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| я вообще думаю оптимально:
-снимать с трансивера в режиме ТХ только напряжение 1в с синтеза;
-также управляющее +12в ТХ;
-далее конструктивно отдельно УМ и ШИМ.
|
| |
|
|
| STI | Дата: Четверг, 2013-Ноя-28, 16:35 | Сообщение # 506 |
|
ищущий
Группа: Проверенные
Сообщений: 85
Статус: Offline
| DJ-STX, а что за синтезатор у вас?
|
| |
|
|
| DJ-STX | Дата: Пятница, 2013-Ноя-29, 14:33 | Сообщение # 507 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| STI, Парой страниц назад выкладывал описание, этот на TINY2313 + 74HC595 + AD9850
|
| |
|
|
| shwonder | Дата: Суббота, 2013-Ноя-30, 11:20 | Сообщение # 508 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| А можно подробнее , мне нравится на ТНУ2313, только если бы индикатор лсд1602 .
Интересно в чем и как написана прога, особенно исходник с коментами.
И среда програмирования.
|
| |
|
|
| DJ-STX | Дата: Суббота, 2013-Ноя-30, 12:40 | Сообщение # 509 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Какой нужен функционал на TINY2313 + LCD1602 ?
Много в 2313 не влезет, но можно попробовать реализовать. Много занимают функции перевода из long int в char (ltoa в основном, используется для вывода на 1602, в ардуино это сделано проще)
Вывод на модуль AD9850 реализован программно. За все время пользования этим синтезатором проблем с выводом частоты не возникало, помех от этого синтезатора нет, все индикации статические.
Пишу в CodeVision, на Си.
Исходник прокомментирован не сильно, но в целом понять можно.
|
| |
|
|
| Светофор | Дата: Суббота, 2013-Ноя-30, 20:29 | Сообщение # 510 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Думаю эта информация окажется полезной для повторяющих передающую часть.
Информация подготовлена shwonder"ом
|
| |
|
|
