АМ Трансивер "Рафинад 6200"
|
|
| Светофор | Дата: Вторник, 2013-Ноя-19, 23:59 | Сообщение # 466 |
 просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| не конектится
|
| |
|
|
| shwonder | Дата: Среда, 2013-Ноя-20, 01:28 | Сообщение # 467 |
 просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| все конектится, проверено
|
| |
|
|
| Светофор | Дата: Среда, 2013-Ноя-20, 11:38 | Сообщение # 468 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| вчера вечером не соединяло,сейчас соединяет,запускается 80-ка,но нет никаких сигналов.
|
| |
|
|
| Светофор | Дата: Среда, 2013-Ноя-20, 15:49 | Сообщение # 469 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Получил комплектующие.Научился прошивать загрузчик,вернее проверил на практике.
Все получается отлично.Теперь нужно все укомплектовать и прошить,в том числе прошивкой синтезатора.Кому нужно ПЧ отличную от 10.7-просьба заранее позвонить.
|
| |
|
|
| Светофор | Дата: Среда, 2013-Ноя-20, 23:32 | Сообщение # 470 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| СДР послушал тройку и 80-ку только-что.Слабенько,но оно и понятно если антенна плохая.
Но функционально все работает.Хотя пионер интереснее было-бы.
|
| |
|
|
| Светофор | Дата: Четверг, 2013-Ноя-21, 15:40 | Сообщение # 471 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Первые посылки отправлены.
Просьба отписаться/отзвониться о получении.
|
| |
|
|
| shwonder | Дата: Пятница, 2013-Ноя-22, 21:34 | Сообщение # 472 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| А атмеги прошитые отправлял , или чистые ?
Не факт , что смогут сделать самостоятельно.
|
| |
|
|
| Светофор | Дата: Пятница, 2013-Ноя-22, 21:42 | Сообщение # 473 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| естественно прошитые.
|
| |
|
|
| shwonder | Дата: Пятница, 2013-Ноя-22, 21:46 | Сообщение # 474 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| я на веб сдр тебе прогул поставил
|
| |
|
|
| Светофор | Дата: Пятница, 2013-Ноя-22, 23:19 | Сообщение # 475 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| это зря,потому как каждый день ненадолго захожу.
про то что интереснее пионер-уже писал ранее.
|
| |
|
|
| Светофор | Дата: Суббота, 2013-Ноя-23, 12:50 | Сообщение # 476 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| сегодня отправляются еще 2 посылки с нулевыми ПЧ.
|
| |
|
|
| DJ-STX | Дата: Суббота, 2013-Ноя-23, 12:59 | Сообщение # 477 |
 мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline

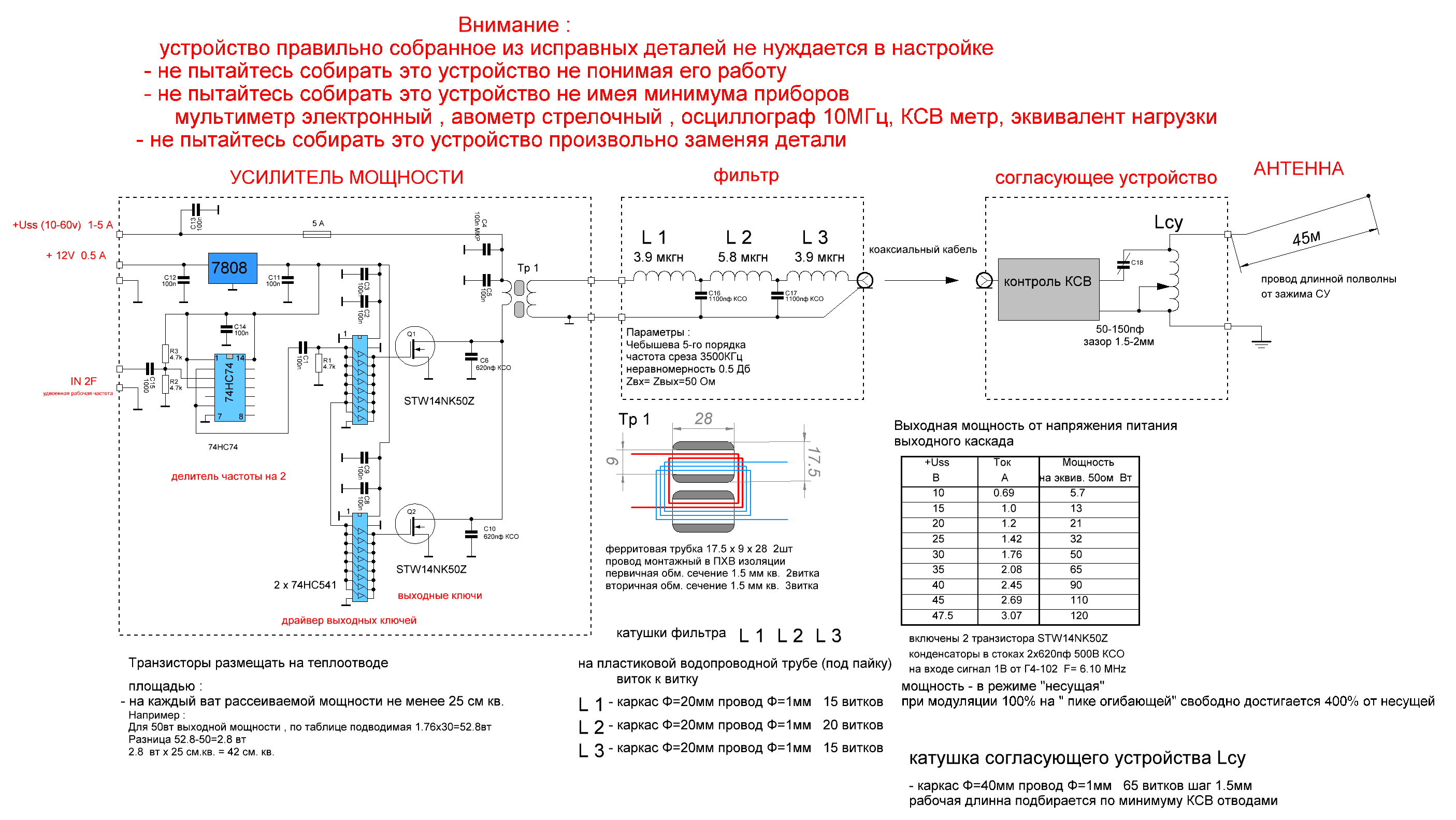

| Здравствуйте, скажите пожалуйста, сколько нужно дать напряжения питания на эту схему передатчика, чтобы получить 50 вт в режиме несущей?
При 20 вольтах потребляет 1 ампер, трансформатор на трубках 2:6 витков, нагрузка 75 ом. Долго разбирался, так и не понял, не совпадает у меня потребляемый ток с таблицей на схеме. Если шпт на выходе намотать по схеме 2:3 витка, то потребляет еще меньше. Фильтр намотан под 75 ом. Трубки не греються, радиатор 10 х 15 х 3 см грееться но не сильно. Транзистора стоит 2 штуки, емкости по 670 пф на каждый, синус чистый.
|
| |
|
|
| Светофор | Дата: Суббота, 2013-Ноя-23, 13:10 | Сообщение # 478 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Собственно проблема не понятна.Постепенно поднимаете напряжение,при этом контролируя мощность на выходе.До тех пор пока не получите желаемого значения мощности.
Не забывайте,что емкости 600-700пФ для 3МГц.К тому же проницаемость трубок может отличаться от авторских.Вообщем факторов несколько.Пробуйте поднять питающее напряжение.
|
| |
|
|
| shwonder | Дата: Суббота, 2013-Ноя-23, 16:14 | Сообщение # 479 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| А еще лучше более подробно , начиная с рабочей частоты.
Че-то там явно не то.
Два транзистора 14нк50 , три конденсатора 620пф , ШПТ 2витка и 5витков на двух трубках ф17.5ммl длинна 28мм, частота 1.75мгц,
питание 20в , ток 2.07А , мощность на выходе 35вт.
Вы нарисуйте ваш фильтр, чтоб нам не приходилось догадываться , а лучше все подробно.
зы а конденсаторов надо 4шт , три мало, так у меня записано. Тогда при 20в , ток 1.91А и мощность 35вт.
Сообщение отредактировал shwonder - Суббота, 2013-Ноя-23, 16:32 |
| |
|
|
| DJ-STX | Дата: Суббота, 2013-Ноя-23, 16:42 | Сообщение # 480 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Частота 3 мгц
Емкости 670 пф (2 штуки ксо, 430 + 240 пф) на каждый транзистор, итого 1340 пф 4-мя емкостями.
ШПТ - 2 трубки как вы рекомендовали, длинна 28, диаметр 17,5 мм. Первичная обмотка 2 витка, вторичная 6, холодные
Сейчас - напряжение в режиме молчания - 29,5 вольта, ток 1 ампер, при громком а ток подымаеться до 2,6а, общее питание 85 вольт, трансформатор 300 вт, обмотка намотана проводом 1,4 мм.
На выходе чистый синус. Подключал ради интереса лампочку 230 вольт 100 вт, при громком аа загораеться почти в полный накал. Грееться не сильно, на выходе 74НС541 почти прямоугольник.

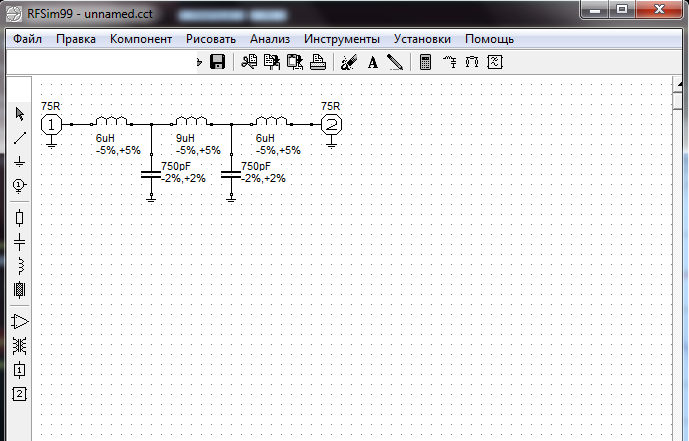

Вот схема фильтра
|
| |
|
|
