| Ну так расскажи , пока будеш делать платку мы тоже попробуем.
А платку и не обязательно делать , можно и на макете, или даже к панельке подпаять.
Сообщение отредактировал shwonder - Четверг, 2013-Ноя-14, 11:01 |
| |
|
|
| Светофор | Дата: Четверг, 2013-Ноя-14, 13:48 | Сообщение # 452 |
 просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Ну тогда пробуйте.
1. Запускаем программу Ардуино.
Выбираем вкладку Файл-Примеры-Arduino ISP.
После этого откроется окно в котором содержится прошивка.
В этом окне жмем Загрузить.
2. Далее заходим Сервис-Плата и выбираем Arduino UNO.
3. Далее заходим Сервис-Программатор-Arduino as ISP.
4.Подключаем наш ATmega328 согласно схеме:
5. Между ногами 9 и 10, прошиваемого контроллера, подключаем резонатор 16 MHz.
6.И наконец последний пункт.В вкладке Сервис выбираем Записать загрузчик.Записываем.
Это все!Аж рука заболела...
Все что писал служит для записи загрузчика в чистый МК,в саму плату Ардуино в этот момент должен быть вставлен МК с уже прошитым загрузчиком.
Готов взять на себя хлопоты с беготней по почтам и Новым почтам и прочим связанным с распространением и прошивкой .Обзвонил желающих,записал кому что нужно и кол-во.
Информацию скинул в личку.
Кто еще желает приобрести,просьба писать в личку для обсуждения доставки/оплаты.
Цены приведены в предидущих сообщениях.
|
| |
|
|
| STI | Дата: Пятница, 2013-Ноя-15, 00:42 | Сообщение # 453 |
|
ищущий
Группа: Проверенные
Сообщений: 85
Статус: Offline
| Блин а не проще попросить вот этого человека http://www.cqham.ru/forum/member.php?u=11864 чтобы он под вот этот синтез http://www.cqham.ru/forum/showthread.php?t=25050 чуть поправил прошивку под ваши частоты? Не надо ардун всяких, тупо 5 проводков через LPT порт мега8 шьёться за 10 секунд! Сами себе усложняете жизнь ребя! Добавлено (2013-Ноя-14, 10:42 PM)
---------------------------------------------
Цитата shwonder (  ) модули ддс ад9850 50грн |
| |
|
|
| Светофор | Дата: Пятница, 2013-Ноя-15, 11:04 | Сообщение # 454 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| STI, там нужно не "поправить",а написать заново всю прошивку.
А здесь готовая и удовлетворяющая нашим требованиям.
Так-что это Вы пытаетесь усложнить нам жизнь.
|
| |
|
|
| Alex | Дата: Пятница, 2013-Ноя-15, 19:20 | Сообщение # 455 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Цитата STI ( ) Блин а не проще |
| |
|
|
| STI | Дата: Пятница, 2013-Ноя-15, 23:59 | Сообщение # 456 |
|
ищущий
Группа: Проверенные
Сообщений: 85
Статус: Offline
| Ни чего там особо нету сложного и прошивки перекапывать не надо!
Тупо меняем константу, и в режиме передачи ставить нуль ПЧ или нуль ПЧ помноженная на два для передатчика. Немного алгоритм переделывается и все. Один хрен вся прога делится на готовые подпрограммы. Меняется только алгоритм связи подпрограмм!Добавлено (2013-Ноя-15, 9:59 PM)
---------------------------------------------
Цитата Светофор ( ) Так-что это Вы пытаетесь усложнить нам жизнь. |
| |
|
|
| Светофор | Дата: Суббота, 2013-Ноя-16, 00:24 | Сообщение # 457 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Раз все так просто,так переделайте и предоставьте на суд людской рабочую конструкцию такого синтезатора...
Сможете?
Желающие повторить будут и вам так сказать зачет и уважуха!
|
| |
|
|
| Alex | Дата: Суббота, 2013-Ноя-16, 00:52 | Сообщение # 458 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| 100%
|
| |
|
|
| Светофор | Дата: Воскресенье, 2013-Ноя-17, 11:44 | Сообщение # 459 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| жду комплектующие и начинаем рассылать
|
| |
|
|
| DJ-STX | Дата: Воскресенье, 2013-Ноя-17, 17:02 | Сообщение # 460 |
 мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline

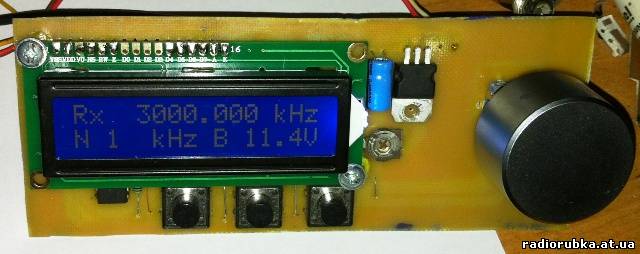

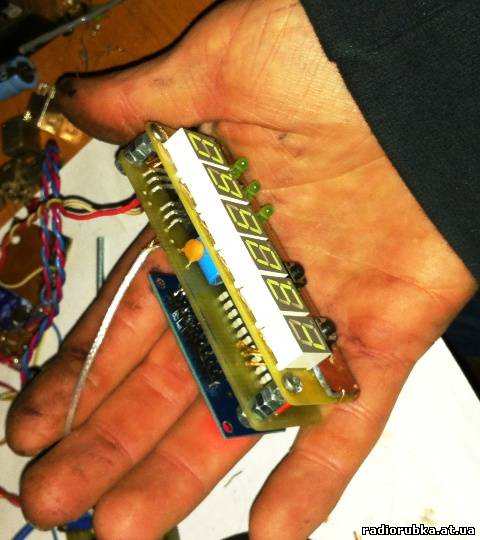

| Здравствуйте, если интересно, есть 2 простеньких синтезатора, первый на ATTINY2313 + 74HC595 (статическая индикация, и трудная в изготовлении плата индикатора) и второй на ATMEGA8 + индикатор 1602, программы написаны в CodeVision, в прошивке задается ПЧ, при переключении на передачу выводит просто частоту либо удвоеную. Шаг переключается 100 гц - 500 гц - 1кгц - 10кгц. Поддерживают любой энкодер (шаговый мотор, оптика, механника), оба работают с модулем AD9850. Написаны мной, из-за того что не знал где приобрести ардуино, и вообще без понятия как им пользоваться, да и достать мега328 без понятия где. Расскажите функционал который требуеться, попробуем реализовать. Вот так они выглядят.
|
| |
|
|
| Светофор | Дата: Вторник, 2013-Ноя-19, 09:48 | Сообщение # 461 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| посылка в пути,ждем
|
| |
|
|
| shwonder | Дата: Вторник, 2013-Ноя-19, 14:12 | Сообщение # 462 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| Несколько напрягает широкая полоса фильтра , 15кгц .
Если делать печатку желательно предусмотреть установку двух вариантов фильтров.
На 6ти кварцевых резонаторах получается полоса 8-9кгц, что более подходит для связи на АМ.
По площади на печатке можно совместить оба.
|
| |
|
|
| Светофор | Дата: Вторник, 2013-Ноя-19, 15:41 | Сообщение # 463 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| посылка пришла,завтра получу.

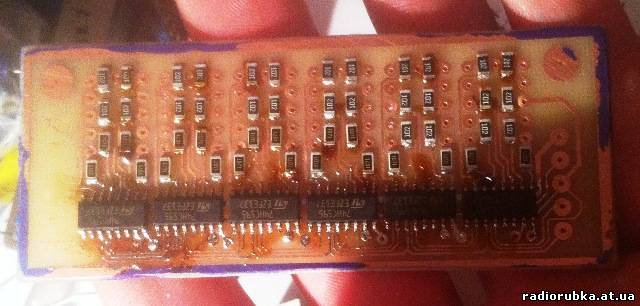

Печатка Аlex как раз предусматривает возможность установить как готовый так и самодельный фильтр.
Во втором случае сделана такая печатка.На ней собирается фильтр с использованием смд конденсаторов.
совмещаются отверстия вход/выход и припаиваются к плате приемника в этих точках.Все уже предусмотрено.
P.S.На слух наоборот полоса кажется узковатой.
|
| |
|
|
| shwonder | Дата: Вторник, 2013-Ноя-19, 22:57 | Сообщение # 464 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| Вот запустил .
http://31.131.127.9/
Но антенна очень хреновая , ее почти нет , на пятиэтажке.
Поэтому так шумно , несколько дней поработает , потом перенесу в тихое место.
|
| |
|
|
| Alex | Дата: Вторник, 2013-Ноя-19, 23:14 | Сообщение # 465 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Хорошее дело, с антенной ваще будет сказка. Положим в закладку  .
|
| |
|
|
