АМ Трансивер "Рафинад 6200"
|
|
| shwonder | Дата: Вторник, 2013-Окт-29, 13:32 | Сообщение # 391 |
 просветленный
Группа: Модераторы
Сообщений: 3330
Статус: Offline
| Их много вариантов , все рабочие , те которые с белыми дорожками - под фрезеровку.
Все рабочее , перед изготовлением покажи картинку.
|
| |
| |
| Светофор | Дата: Вторник, 2013-Окт-29, 13:49 | Сообщение # 392 |
 просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
|
|
| |
| |
| Светофор | Дата: Вторник, 2013-Окт-29, 14:13 | Сообщение # 393 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline

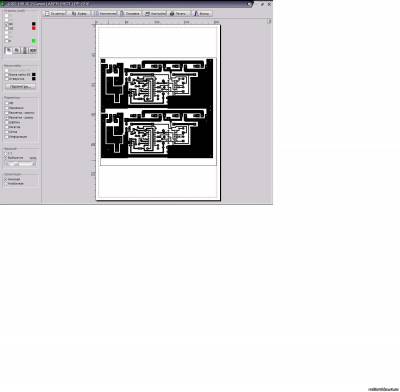

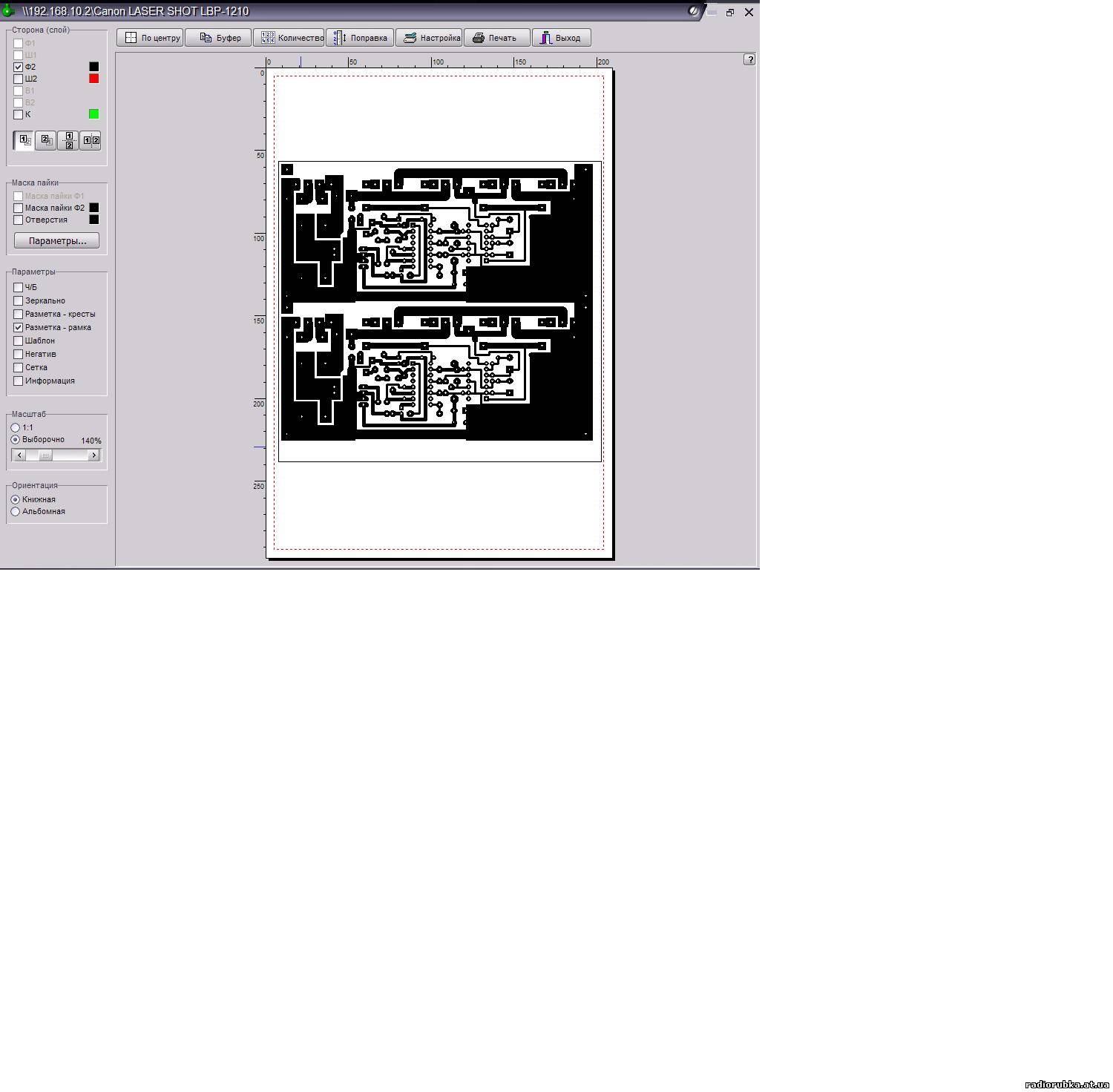

| но это печатная блата без позиционных обозначений и без каскада на tl072.
не хочется снова все паравозом монтировать.
|
| |
| |
| shwonder | Дата: Вторник, 2013-Окт-29, 14:26 | Сообщение # 394 |
|
просветленный
Группа: Модераторы
Сообщений: 3330
Статус: Offline
| Так для себя рисовал , мне даже схема не нужна.
Вариант с тл072 начал , но пока его нет.
Картинки выкладивать лучше через "экспорт"
я чуть позже нарисую компактный вариант, сейчас немного занят .
Сообщение отредактировал shwonder - Вторник, 2013-Окт-29, 14:28 |
| |
| |
| Светофор | Дата: Вторник, 2013-Окт-29, 16:08 | Сообщение # 395 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Что-то я все больше начинаю сомневаться.Не делать-ли отдельно приемник и передатчик.
Особенно если планируется получение мощности порядка 150 Вт.
Можно оба с синтезаторами.
|
| |
| |
| shwonder | Дата: Вторник, 2013-Окт-29, 18:07 | Сообщение # 396 |
|
просветленный
Группа: Модераторы
Сообщений: 3330
Статус: Offline
| 1. приемник + передатчик 20-30вт без модулятора
2. потом УМ + модулятор
но я думаю надо определиться с разумной достаточностью , и не гнаться за ватами
|
| |
| |
| Светофор | Дата: Вторник, 2013-Окт-29, 18:26 | Сообщение # 397 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Зачем 20-30Вт,если уже сейчас есть около 150Вт,которые осталось только промодулировать?
Тем-более что на пионере 150Вт это не очень то много.
Кстати,ничего плохого в драйверах IXDD414 не вижу.Напротив,они гораздо лучше
подходят для управления полевиками,собственно для этого и разработаны.
А насчет дефицитности,так не более чем таже микросхема приемника.
|
| |
| |
| Светофор | Дата: Вторник, 2013-Окт-29, 19:20 | Сообщение # 398 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline

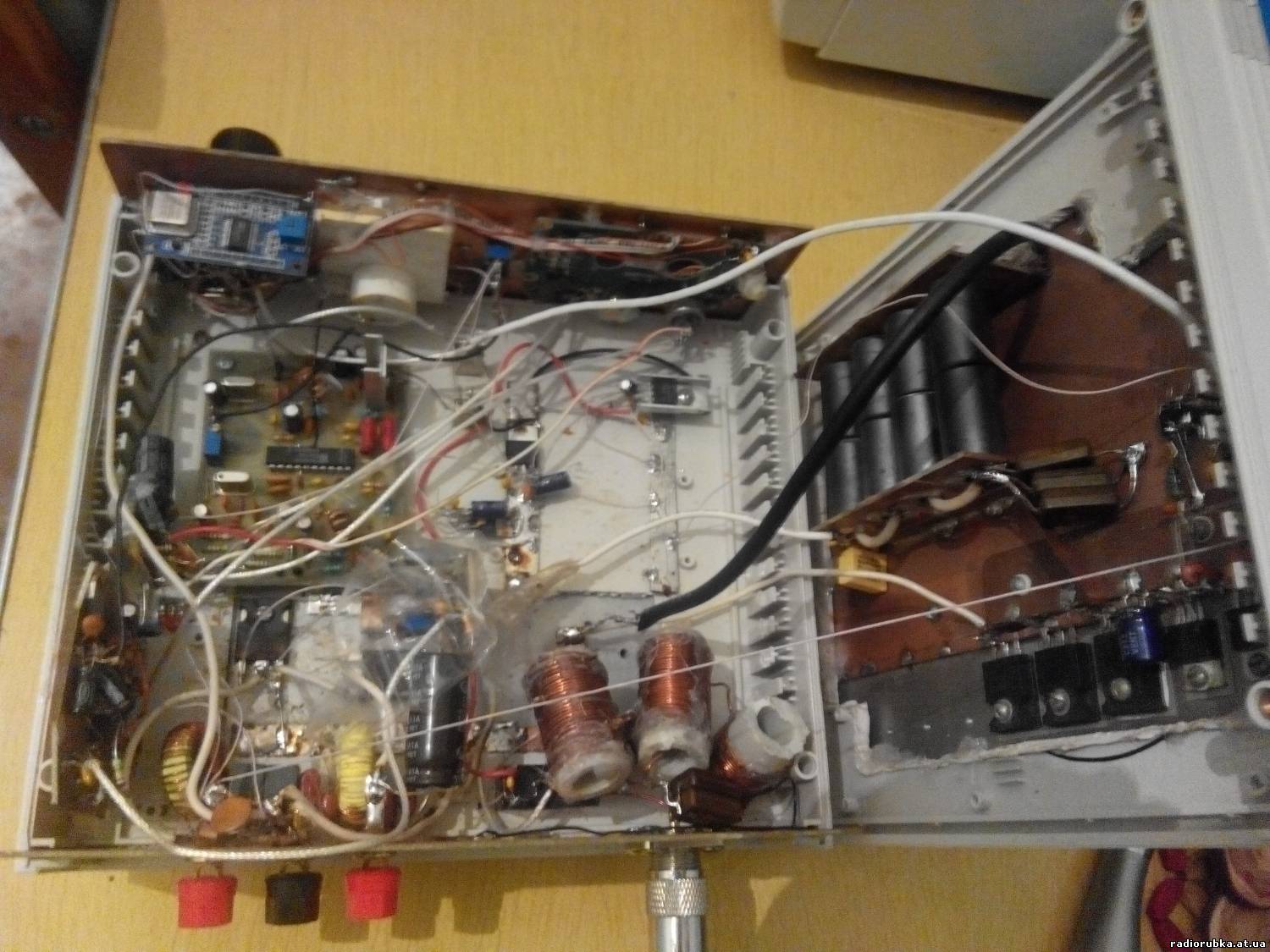

| Вообще хорошо бы ВСЕ на одной плате,ато блин сопли одни
паравозом начинаешь все лепить друг к другу и начинается...
коммутация на релюшках,к ним куча проводов,кабельков и так с каждым функциональным узлом.
В итоге винигрет из проводов и проводочков со всеми вытекающими...
|
| |
| |
| shwonder | Дата: Вторник, 2013-Окт-29, 19:23 | Сообщение # 399 |
|
просветленный
Группа: Модераторы
Сообщений: 3330
Статус: Offline
| А я и не говорю о них плохо.
Просто они не доступны на Украине, да и цена не демократичная.
http://imrad.kiev.ua/catalog....2%9C%93
А так отличные драйвера.
|
| |
| |
| Светофор | Дата: Вторник, 2013-Окт-29, 22:56 | Сообщение # 400 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| http://video.yandex.ua/users/mih-nesteroff2014/view/1/
|
| |
| |
| DJ-STX | Дата: Среда, 2013-Окт-30, 02:25 | Сообщение # 401 |
 мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Тут по моему скромному мнению не может быть нормальной модуляции. У меня на передатчик 20вт несущей стоит по 2 кольца как у вас. и то греються. если по одному они 100 процентов будут насыщаться, темболее эти кольца не совсем для этого. попробуйте поставить по 2, а лучше по 3 таких кольца. Шим при работе приемнику не мешает (в режиме передачи имееться ввиду)?
|
| |
| |
| Светофор | Дата: Среда, 2013-Окт-30, 09:41 | Сообщение # 402 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Мешает,поэтому при передаче с приемника снимается питание.
|
| |
| |
| shwonder | Дата: Среда, 2013-Окт-30, 10:39 | Сообщение # 403 |
|
просветленный
Группа: Модераторы
Сообщений: 3330
Статус: Offline
| а почему не может быть нормальной модуляции ?
Ну греются кольца . И что ?
Надо будет попробовать фильтр на кольце 20-25мм, а то сильно габаритный фильтр получается.
При приеме снимается питание с шима, при передаче с приемника.
На счет монтажа : конечно надо максимально укрупнить печатки , а лучше на одной все сделать.
Но у вас запросы : 150вт в такой коробочке !
А это 600вт на пике огибающей . Посмотрите какие габариты и 600ватных усилителей. Это или 4хГ-811 или Гу74.
Для разработки печатки надо все смакетировать , так как у Светофора, до мелочей , потом нарисовать схему , определиться с деталями, а потом рисовать плату .
Я понял , тут на форуме есть рисовальщики , вот сообща и нарисовать.
Если планировать для широкого повторения , то нельзя сильно сжимать, и применять детали максимально доступные. Вот поэтому мне и не нравится IXDD414.
Много вы их купили ?Добавлено (2013-Окт-30, 8:39 AM)
---------------------------------------------
Вот вопрос по входному ФНЧ , на катушках получается сильно габаритно.
А применять АМИДОН ?
Хотя они доступны на Ураине.
|
| |
| |
| Светофор | Дата: Среда, 2013-Окт-30, 12:53 | Сообщение # 404 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Однозначно нужен именно одноплатный вариант.Убедился в железе.
Насчет применения доступных деталей.Все-равно повторяющим нужно
каким-то чудом достать м/сх TEA6200 и кварцевые фильтры.Поэтому
ничего страшного не случится если нужно еще будет достать ixdd414 и Амидон.
Главное-чтобы была хорошая повторяемость.Кто захочет-достанет.Мое мнение.
И еще пару слов в пользу IXDD414.Мною было куплено 3шт.С 2008-ого года
в ходе самых варварских экспериментов не выпалено ни одной.
Тех же драйверов 74HC541-ведро.При выходе из строя полевика-
выход драйвера оказывается закороченным на массу.Эту ситуацию
IXDD414 переносит нормально(проверено неоднократно).А вот 74HC541
сразу горит(проверено).Корпус IXDD414 приспособлен для отвода тепла.
На выходе IXDD414 нагруженом на затворы трех полевиков четкие прямоугольники(проверено).
Чего не скажешь о 74HC541.
|
| |
| |
| Alex | Дата: Среда, 2013-Окт-30, 15:24 | Сообщение # 405 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Иначе быть не может, 74НС541- это всего лишь буферные элементы, 414- специально для этих дел заточенный драйвер.
|
| |
| |
