АМ Трансивер "Рафинад 6200"
|
|
| Alex | Дата: Среда, 2013-Окт-30, 15:29 | Сообщение # 406 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Цитата shwonder (  ) Для разработки печатки надо все смакетировать , так как у Светофора, до мелочей , потом нарисовать схему , определиться с деталями, а потом рисовать плату .  .
|
| |
| |
| shwonder | Дата: Среда, 2013-Окт-30, 16:01 | Сообщение # 407 |
 просветленный
Группа: Модераторы
Сообщений: 3330
Статус: Offline
| 74нс541 я предложил как дешевый вариант , не лучший , но дешевый , доступный , и удовлетворительно работающий.
Для серьезных вещей конечно 414й.
|
| |
| |
| Светофор | Дата: Четверг, 2013-Окт-31, 11:32 | Сообщение # 408 |
 просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Ну так давайте начнем что-ли...
1)По приемнику.Схема опробована в железе,в настройке не нуждается.
Но требует другого АТТ и по гетеродинному входу не нужен резистор.
Кварцевые фильтры на 10.7 доступны в Украине как минимум в двух местах
за совсем недорого.Их полоса в принципе удовлетворяет сигналу АМ.
С этим вроде определились.
2)Микрофонный усилитель.Alex сделал разводку печатной платы,но Вы написали о намерении
переделать его схемотехнику?То есть пока вопрос.
3)Модулятор.Не сомневаюсь что он работоспособен(хотя у меня и не вышло),но нужна конкретная топология
с учетом всех дросселей и прочих элементов,изначально не указанных на схеме.Единственное что
не нравится,необходимо лепить целый огород до входа ШИМа что-бы обеспечить нужную глубину.
4)Передатчик.Здесь как говорится мнения разделились.К мощности и элементной базе предпочтения разные.В принципе и схема уже определена(или будут какие-то изменения).
5)Коммутация.РЭС-49 конечно хорошо,но лучше применить что-либо современное.
В качестве антенного реле также.Построение схемы коммутации с учетом взаимного влияния узлов.
6)Блок питания.Один для всей конструкции с переключением режимов настройка/работа и т.д.
Вот так скромненько получается.Пока нет определенности по всем пунктам,как рисовать плату...
|
| |
| |
| Alex | Дата: Четверг, 2013-Окт-31, 11:50 | Сообщение # 409 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| К вышеперечисленному можно добавить правильную компановку всего этого.
|
| |
| |
| Светофор | Дата: Воскресенье, 2013-Ноя-03, 14:28 | Сообщение # 410 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Что-то совсем затихла тема...
Смакетировал телеграфный гетеродин.Привык к нему во время использования Р-310.
Там он предусмотрен заводом.
Позволяет очень точно настроится на корреспондента по нулевым биениям,да и
однополосников можно послушать.

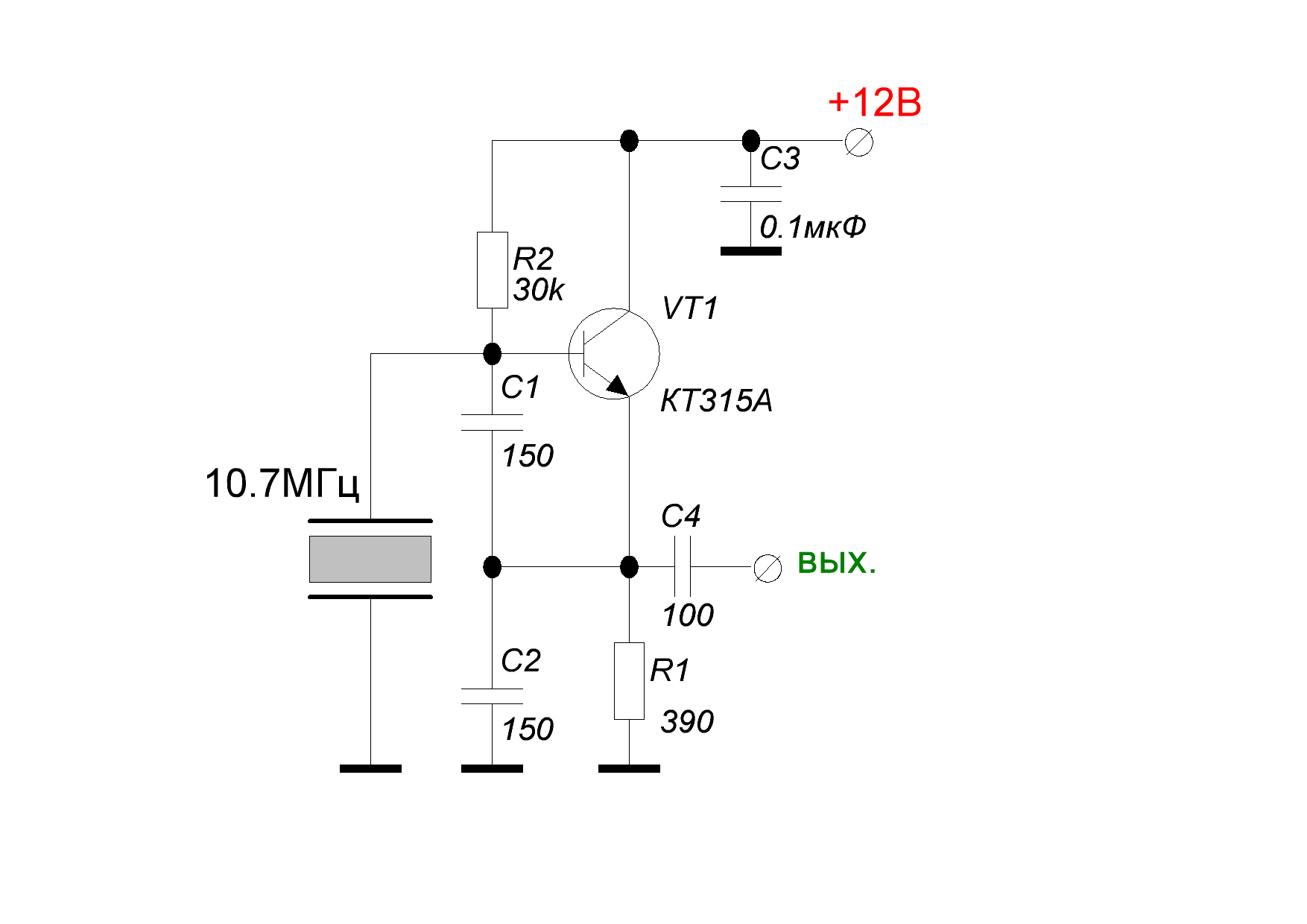

Схема получилась следующая:
Напряжение питания 12в.Потребляет при этом около 20мА.
На выходе чистая синусоида.Также слушал приемником icom-pcr1500.
Все уместилось на платке размером 20х17мм.Детали выводные.
Сделаю запись приема однополосных станций.
|
| |
| |
| Светофор | Дата: Воскресенье, 2013-Ноя-03, 20:38 | Сообщение # 411 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Записал ВИДЕО работы ТЛГ гетеродина.Прием диапазона 80м.
Полоса конечно широкая для SSB,да и шага 100Гц недостаточно,но тем не менее.
Заметил один серьезный баг синтезатора.Работали два оператора и называли частоту 3.636,у меня при этом на дисплее 3.626...
Сразу вспомнил свои последние эксперименты с Пряником,он называл одну частоту,а слушал я его на другой,тогда не придал этому значения.
P.S. S-метр работает.После установки аттенюатора необходимо заново настроить.
|
| |
| |
| shwonder | Дата: Воскресенье, 2013-Ноя-03, 22:06 | Сообщение # 412 |
|
просветленный
Группа: Модераторы
Сообщений: 3330
Статус: Offline
| Как-то не информативно .
Куда подавал сигнал с гетеродина ?
Какая реальная частота на выходе гетеродина ?
ЕЕ Обязательно только мерять, поскольку будет сильно отличаться от написанного на кварце.
Для ссб лучше тогда делать отдельно фильтр , а еще лучше пару , верхний и нижний .
Ну и тогда передача.
В общем понесет , главное остановиться, на разумном .
Для устранения непоняток с частотой надо определить реальную центральную частоту фильтра для АМ.
Это нужен генератор и частотомер, только так.
И реальную частоту гетеродина для ссб.
Нужен частотомер, можно постараться сдвинуть частоту гетеродина до 10 700 кгц.
И правильно выставить в програме частоту промежуточной.
Это не проблема вообще.
По поводу шага :
-я реально слушаю ссб с шагом 500гц, в 99случаях мне этого достаточно , поскольку радиолюбители стараются становиться в точки с "000", или "500", и только владельцы старых керогазов пренебрегают это и стоят как получится , все равно оно у них гуляет , часто и настройку за ним не успеваешь крутить, но сейчас это редкость.
Сообщение отредактировал shwonder - Воскресенье, 2013-Ноя-03, 22:10 |
| |
| |
| Светофор | Дата: Воскресенье, 2013-Ноя-03, 22:54 | Сообщение # 413 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Как не информативно?Я же даже видео прикрепил.
По поводу частоты-когда-то сравнивал по приему с Дегеном,то все совпадало 1:1.
А тут сегодня какая-то непонятка.
Сигнал подается на проводок 5см в изоляции,он прижат к плате приемника.
|
| |
| |
| shwonder | Дата: Воскресенье, 2013-Ноя-03, 23:42 | Сообщение # 414 |
|
просветленный
Группа: Модераторы
Сообщений: 3330
Статус: Offline
| Ну вот опять , придется вытягивать по слову :
- куда подавал выяснили.
Дальше :
Мерял частоту гетеродина ?
Несовпадение в ссб , или в АМ тоже ?
Сообщение отредактировал shwonder - Воскресенье, 2013-Ноя-03, 23:48 |
| |
| |
| Светофор | Дата: Понедельник, 2013-Ноя-04, 09:50 | Сообщение # 415 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| частоту не мерял,
несовпадение при приеме ссб около 10МГц
При АМ вроде нормально,хотя с Вашим афедри тогда было расхождение пару кГц.
|
| |
| |
| shwonder | Дата: Понедельник, 2013-Ноя-04, 10:46 | Сообщение # 416 |
|
просветленный
Группа: Модераторы
Сообщений: 3330
Статус: Offline
| Ну , вряд ли 10мгц , скорее 10кгц.
Происходит это по причине генерации кварцевого гетеродина на 10кгц выше, а точнее 10.3кгц.
При АМ надо определить фактическую середину фильтра ПЧ (кварцевого), и внести ее в программу.
Надо попробовать снизить частоту кварцевого гетеродина, например - включить последовательно с кварцем дроссель (1-5мкгн)и подстроечный коньденсатор.
Точно подобрать только на реальном макете, дросселем не злоупотреблять, чем он больше - тем хуже стабильность , может наступить момент , когда частота от кварца не будет зависить.
Но все равно , как-то высоковато он генерирует.
|
| |
| |
| Светофор | Дата: Понедельник, 2013-Ноя-04, 10:59 | Сообщение # 417 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| С дросселем попробовать можно,но только стоит ли,при проверке приемником
айком пцр-1500 на панораме пик четко на 10.7МГц.
Как при АМ определить фактическую середину фильтра ПЧ (кварцевого) и внести ее в программу?
С АМ тоже не совсем ясно,железнодорожники как и положено на 2.130.
Вещалки с Дегеном тоже совпадают.Почему получилось расхождение с Вашим приемником
непонятно.
|
| |
| |
| shwonder | Дата: Понедельник, 2013-Ноя-04, 14:47 | Сообщение # 418 |
|
просветленный
Группа: Модераторы
Сообщений: 3330
Статус: Offline
| Частоту настройки приемника однозначно определяет частота гетеродина и положение полосы пропускания фильтра (обычно ее центр).
В ссб вместо фильтра - частота опорника.
Все таки нужен частотомер.
Сообщение отредактировал shwonder - Понедельник, 2013-Ноя-04, 14:48 |
| |
| |
| Светофор | Дата: Понедельник, 2013-Ноя-04, 15:53 | Сообщение # 419 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Завтра измеряю частоту.
|
| |
| |
| shwonder | Дата: Понедельник, 2013-Ноя-04, 21:18 | Сообщение # 420 |
|
просветленный
Группа: Модераторы
Сообщений: 3330
Статус: Offline
| Вот кусок записи вечернего эфира на 80ке и 160ке
можно посмотреть , там все работают с установкой частоты на хх.000 или хх.500
Это я к тому , что шага 500гц достаточно не только для АМ , а необходимость включать 100гц довольно редкая.
http://yadi.sk/d/65O_rsclC8Fpc
http://yadi.sk/d/AIUZpii7C8Gn7
вообще есть желание сделать трансивер на базе ардуино и двух ддс модулях в стиле радио76.
Один ддс в гетеродине , другой в опорнике, частота ПЧ высокая 8-12мгц.
Сообщение отредактировал shwonder - Понедельник, 2013-Ноя-04, 21:20 |
| |
| |
