АМ Приемник на LA1135/TEA6200
СКИФДата: Вторник, 2014-Дек-16, 16:35 | Сообщение # 196
заглянувший
Группа: Пользователи
Сообщений: 1
Репутация: 0
Замечания: 0%
Статус: Offline
Цитата канделябр ()
Кто подскажет какой программой можно промоделировать кв. фильтр что бы посмотреть на АЧХ при изменении емкостей ?

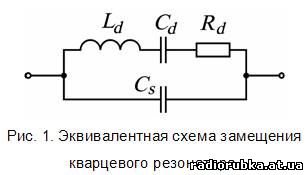

Промоделировать фильтр можно RFSimm, но для этого нужно знать параметры кварцев для эквивалентной схемы замещения.
Прикрепления: 4016590.jpg (7.7 Kb)

канделябрДата: Среда, 2014-Дек-17, 00:27 | Сообщение # 197
опытный
Группа: Модераторы
Сообщений: 695
Репутация: 0
Замечания: 0%
Статус: Offline
Начинаю помалу сборку приемника. Плату вытравил, намотал трансформаторы и спаял 6-кристальный фильтр. Прогнал фильтр на НВТ и что-то ачх мне не нравится , хотя кварцы подобраны и конденсаторы выбирал с максимальной точностью со схемой.   Фильтр-1 без резисторов 1кОм, фильтр-2 с резисторами.
Вообщем не АЧХ а корона какая-то.
Прикрепления: -1.pdf (18.3 Kb) · _2.pdf (17.8 Kb)


Сообщение отредактировал канделябр - Среда, 2014-Дек-17, 00:34

shwonderДата: Среда, 2014-Дек-17, 00:35 | Сообщение # 198
просветленный
Группа: Модераторы
Сообщений: 3328
Репутация: 12
Замечания: 0%
Статус: Offline
а как согласовывал вход-выход ?
там явно не согласовано.

Я проверял ачх полного тракта : входной фильтр + атт + увч + смеситель + кв. фильтр
и все нормально
Прикрепления: __.pdf (18.3 Kb)


Сообщение отредактировал shwonder - Среда, 2014-Дек-17, 00:37

канделябрДата: Среда, 2014-Дек-17, 00:38 | Сообщение # 199
опытный
Группа: Модераторы
Сообщений: 695
Репутация: 0
Замечания: 0%
Статус: Offline
СКИФ, Спасибо, приму к сведению.

Добавлено (2014-Дек-16, 23:38)
---------------------------------------------
shwonder, Не согласовывал ни как, разве что в файле -2 поставил как на схеме Кф по входу и выходу по резистору 1кОм. Как то без согласования проверял КФ от Аверс так там вершина АЧХ в норме, а тут корона.


shwonderДата: Среда, 2014-Дек-17, 00:49 | Сообщение # 200
просветленный
Группа: Модераторы
Сообщений: 3328
Репутация: 12
Замечания: 0%
Статус: Offline
Та тогда и смотреть нечего , какой смысл в просмотре , без согласования ?
Оно тогда так и будет.
  для согласования линии резисторы 50ом паралельно входу и выходу , и для согласования фильтра по резистору соответствующему.
А по нормальному , повторитель на полевике , например ж310.
Надо согласовывать и смотреть.

канделябрДата: Среда, 2014-Дек-17, 00:56 | Сообщение # 201
опытный
Группа: Модераторы
Сообщений: 695
Репутация: 0
Замечания: 0%
Статус: Offline
Оставлю пока как есть , потом проверю АЧХ всего тракта.

stxoriginalДата: Среда, 2014-Дек-17, 09:47 | Сообщение # 202
любопытный
Группа: Проверенные
Сообщений: 49
Репутация: 1
Замечания: 0%
Статус: Offline
Канделябр, с фильтром неполадки. Последовательно входу и выходу поставить надо подстроечники 4,7к и покрутить по минимуму неравномерности.

AlexДата: Среда, 2014-Дек-17, 17:28 | Сообщение # 203
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
Самый простой способ- рассчитать цепь согласования на резисторах в той же RFSimm для входа и выхода фильтра, потом можно провести калибровку NWT с собранной приблудой или сделать как говорит shwonder.

shwonderДата: Среда, 2014-Дек-17, 18:39 | Сообщение # 204
просветленный
Группа: Модераторы
Сообщений: 3328
Репутация: 12
Замечания: 0%
Статус: Offline
гораздо важнее видеть ачх всего приемного тракта.
Я подавал сигнал на вход приемника , а выход брал с входа УПЧ, через  20пф на затвор полевика , в истоке полевик а резистор 300ом . с него и на вход ачхометра.
Включить и упч мне не удалось , там вообще фигню показывает . наверное большое усиление.

Видно работу увч . атт , кв фильтра .

канделябрДата: Среда, 2014-Дек-17, 18:39 | Сообщение # 205
опытный
Группа: Модераторы
Сообщений: 695
Репутация: 0
Замечания: 0%
Статус: Offline
сделал как говорил shwonder, это еще есть в самой программе НВТ, согласование резисторами. У меня возможно что-то с самим НВТ, потому что прогнал ЛЕНовсский фильтр и результат тоже не ахти. Прибор калибровал.
Прикрепления: 2392443.pdf (17.0 Kb)

СветофорДата: Воскресенье, 2014-Дек-21, 15:29 | Сообщение # 206
просветленный
Группа: Администраторы
Сообщений: 1946
Репутация: 0
Статус: Offline

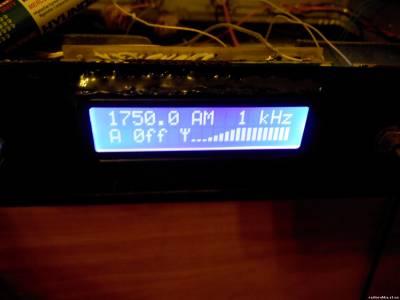

пытаюсь разобраться с приемником, а именно с работой s-метра.
от батарейки подаю на вход синтеза всё работает.

а вот с платы приемника напряжение
полностью отсутствует,
сейчас буду всё снимать
и смотреть.
Прикрепления: 2927607.jpg (88.4 Kb)

shwonderДата: Воскресенье, 2014-Дек-21, 16:55 | Сообщение # 207
просветленный
Группа: Модераторы
Сообщений: 3328
Репутация: 12
Замечания: 0%
Статус: Offline

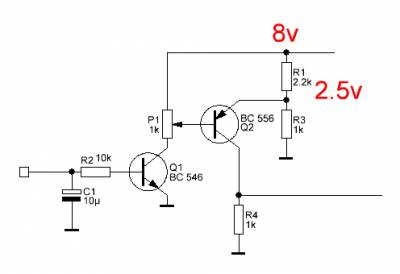

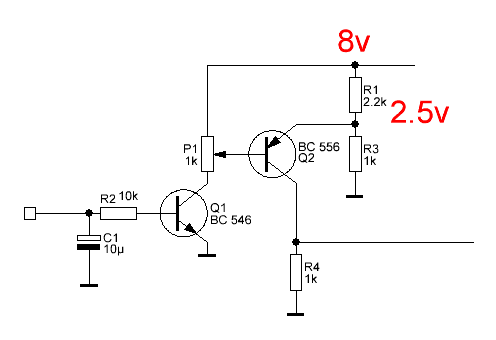

предлагаю кусок схемы сметра , просьбы проставить напряжения в точках .
При "без антенны" , с подключенной антенной (без станции) , при настройке на громкую станцию.

Прикрепления: 5893864.gif (4.8 Kb)

СветофорДата: Воскресенье, 2014-Дек-21, 17:51 | Сообщение # 208
просветленный
Группа: Администраторы
Сообщений: 1946
Репутация: 0
Статус: Offline
проверил по печатке,всё спаяно 1:1.

по схеме:
антенна отключена

на входе 0.65в
на движке резистора 6.9в
на выходе ничего

антенна подключена

на входе 0.64в
на движке6.85в
на выходе ничего

настроен на громкую станцию

на входе 0.71в
на движке 6.7в
на выходе ничего

при любом положении подстоечника,на выходе ничего нет.

коллектор второго транзистора нагружен на резистор 2.2кОм,который стоит в плате синтеза.

DJ-STXДата: Воскресенье, 2014-Дек-21, 19:42 | Сообщение # 209
мастер
Группа: Проверенные
Сообщений: 1160
Репутация: 3
Замечания: 0%
Статус: Offline
Светофор, на ножке микросхемы все правильно, на коллекторе BC546 как меняется?

shwonderДата: Воскресенье, 2014-Дек-21, 21:54 | Сообщение # 210
просветленный
Группа: Модераторы
Сообщений: 3328
Репутация: 12
Замечания: 0%
Статус: Offline
И ото у тебя на входе напряжение поднялось с 0.64 до 0.71в , а на движке резистора оно тоже изменилось на 0.1в ?
такого не может быть, это сильно мало.

Давай подробнее .
Напряжение на ноге 7, напряжение на базе , напряжение на коллекторе , и напряжение на движке(на базе второго тр-ра) .

за одно сделай так : - еще подпаяй паралельно резистору 2.2к , резистор 1 ком . И померяй напряжение то , что было 2.5в (на эмитере).
Движком резистора установи напряжение на базе на 0.6в меньше , чем на эмитере.


Сообщение отредактировал shwonder - Воскресенье, 2014-Дек-21, 21:54
