Первый SSB-трансивер свободного радиолюбителя
|
|
| ugrukk | Дата: Пятница, 2012-Дек-07, 22:51 | Сообщение # 301 |
 знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

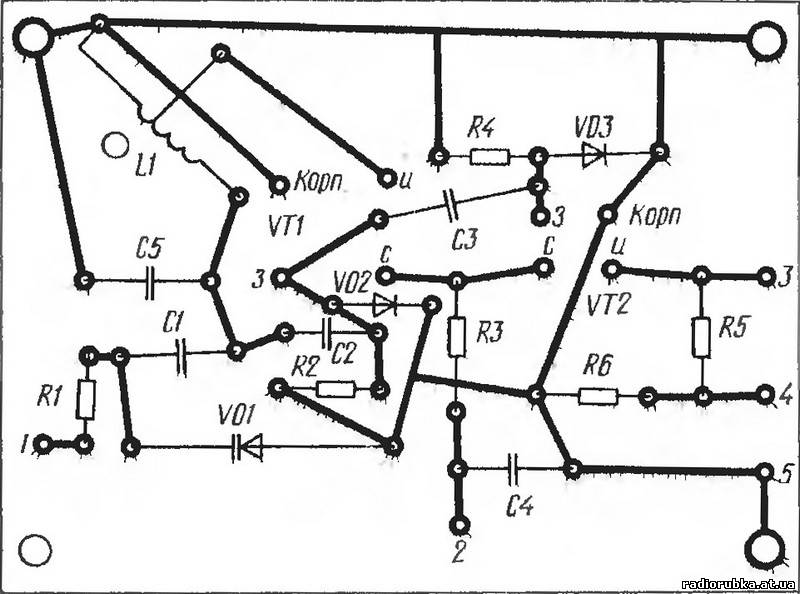

| Классно!!!Поставил детали на плате ГПД делал с шаблона журнала.
|
| |
| |
| Alex | Дата: Пятница, 2012-Дек-07, 23:00 | Сообщение # 302 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline

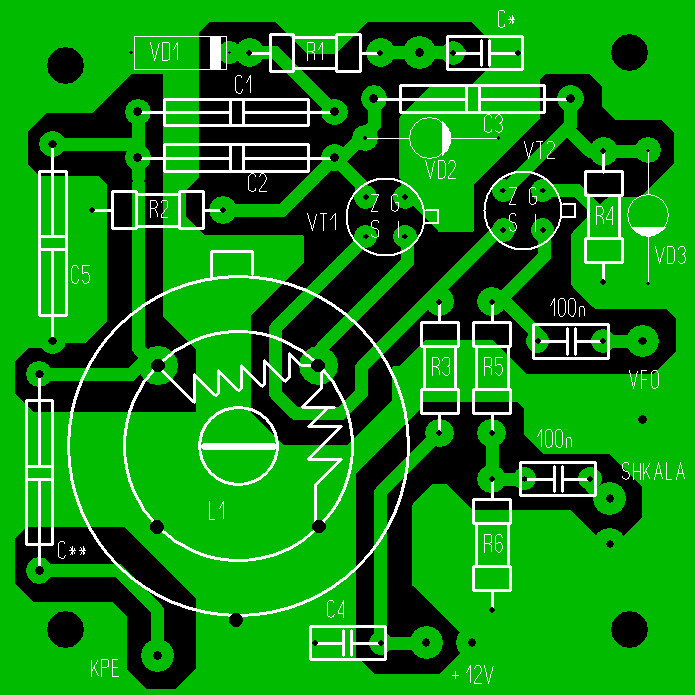

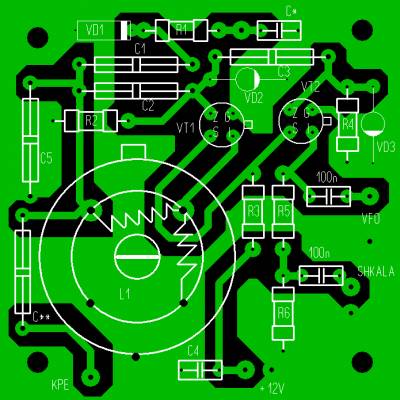

| Ага понятно, ну думаю там без ошибок, вот посмотри я набросал свой вариант. Если заинтерисует дам пояснения.
Перезалил подкорректированную плату.
Сообщение отредактировал Alex - Воскресенье, 2012-Дек-09, 22:01 |
| |
| |
| Alex | Дата: Пятница, 2012-Дек-07, 23:07 | Сообщение # 303 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| А что в JPEGe ? Картинки в гифе примерно по 20кб
Или твою плату с журнала?
Вот потихоньку соберём всю доку в кучку  и положим в архиве дабы не было путаницы   .
Сообщение отредактировал Alex - Пятница, 2012-Дек-07, 23:13 |
| |
| |
| Светофор | Дата: Пятница, 2012-Дек-07, 23:09 | Сообщение # 304 |
 просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| ну или так,да в любом,лишь-бы не по 2Мб
|
| |
| |
| ugrukk | Дата: Суббота, 2012-Дек-08, 10:04 | Сообщение # 305 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

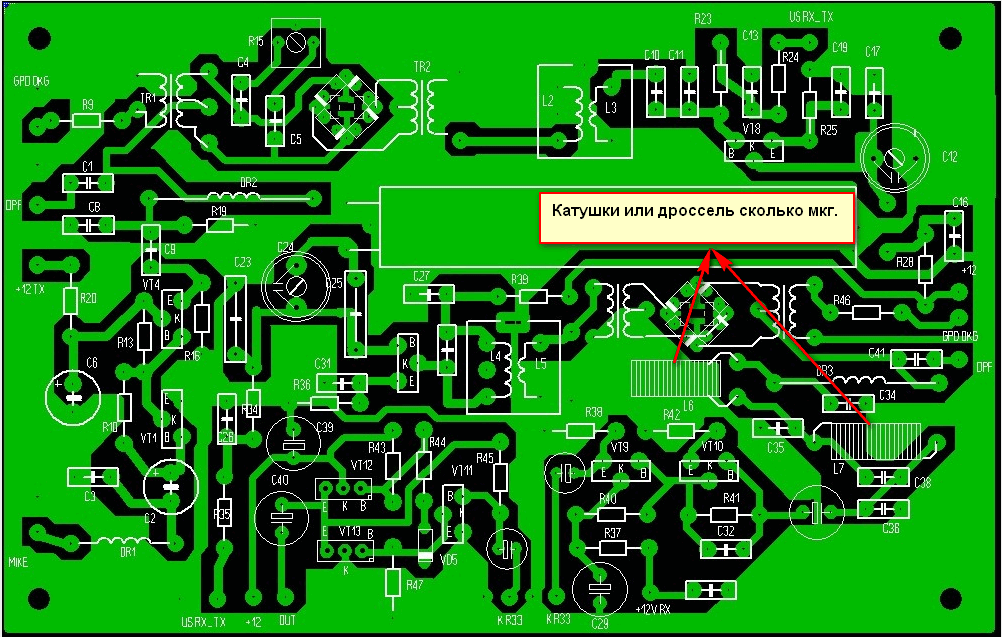

| Да схема хорошая можно пояснение как я понял она дополнена С'' маркировка номиналы деталей остались прежние, катушку наматывать на ёмкости от поршня шприца диаметром 22 мм или можно использовать катушки от лампового телевизора без сердечника стабилитрон переменные резисторы ставится отдельно.Подскажите на плате L6 L7 ставить дроссели или катушки сколько мкГ.
|
| |
| |
| ugrukk | Дата: Суббота, 2012-Дек-08, 10:53 | Сообщение # 306 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
|  Добавлено (2012-Дек-08, 8:53 AM)
---------------------------------------------
По коммутации при подаче +12В RX TX и отключении 0 происходит переключение на приём и передачу правильно я понимаю.
|
| |
| |
| Alex | Дата: Суббота, 2012-Дек-08, 15:13 | Сообщение # 307 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| ДР3 - 500мкГн, можно стандартный дроссель ДМ. L6-L7- на ферритовых кольцах- 120мГ (милли генри, не путай). Кольца для этого фильтра лучше взять 2000НМ или 3000НМ- меньше придётся мотать витков. Определить их легко, марганцевые ферриты имеют низкое сопротивление- звонятся тестером на пределе 20К китайского тестера, зазор между щупами 1мм.
По коммутации, если разговор о реле то 0V-RX, 12V-TX.
Сообщение отредактировал Alex - Суббота, 2012-Дек-08, 15:13 |
| |
| |
| ugrukk | Дата: Суббота, 2012-Дек-08, 16:42 | Сообщение # 308 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

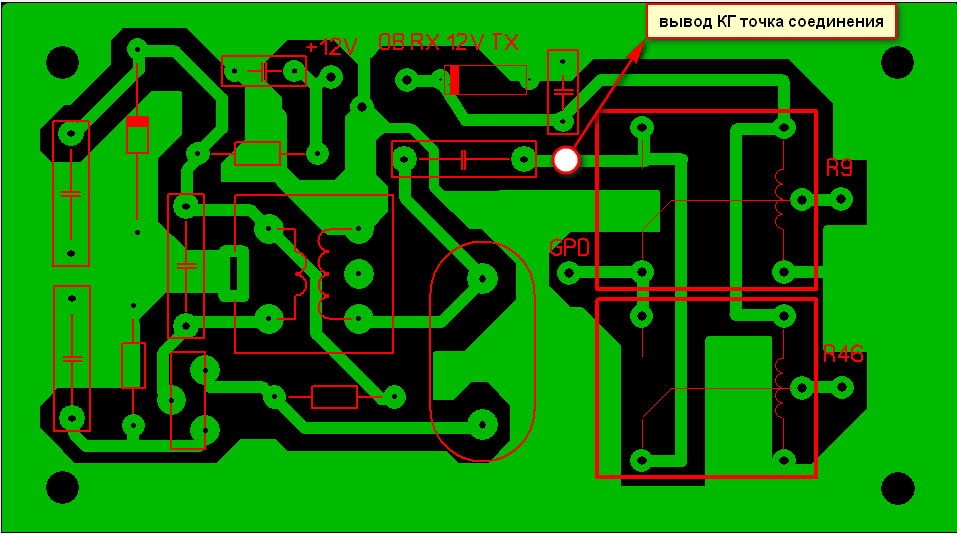

| По катушке ГПД какой каркас сколько витков с сердечником и с экраном или без.Хотел уж было делать плату а тут реле оказалось такого нет пришлось плату переделать извиняюсь если не затруднит проверьте пожалуйста.
|
| |
| |
| Alex | Дата: Суббота, 2012-Дек-08, 18:17 | Сообщение # 309 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Катушка ГПД с экраном и сердечником. Без сердечника будет стабильней, но с ним гораздо проще настроить и влияние его на стабильность не значительное, конструкция тут жмякай.
Плату поправил.
Реле конечно не очень, но если других нет тогда ладно.
Сообщение отредактировал Alex - Суббота, 2012-Дек-08, 18:19 |
| |
| |
| ugrukk | Дата: Суббота, 2012-Дек-08, 19:04 | Сообщение # 310 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Благодарю!!!Вывод КГ точка соединения не нужно ставить правильно. Собирать схему ту что со странички 2 или 21.
|
| |
| |
| ugrukk | Дата: Суббота, 2012-Дек-08, 19:07 | Сообщение # 311 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
|
|
| |
| |
| Alex | Дата: Суббота, 2012-Дек-08, 19:08 | Сообщение # 312 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Конкретизируй какую схему, если ГПД то на стр. 2 совершенно другой ГПД, без доработки к Р76 не пойдёт.
Дополнительный выход опоры действительно не нужен.
Сообщение отредактировал Alex - Суббота, 2012-Дек-08, 19:12 |
| |
| |
| ugrukk | Дата: Суббота, 2012-Дек-08, 20:25 | Сообщение # 313 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| По ГПД в схеме журнала Радио 1988 №3 катушка 22 мм содержит 16+10 без сердечника и экрана, на печатке катушка от лампового телевизора у меня есть от Рекорда-312 диаметр каркаса 9 мм длина 40 мм какое количество витков наматывать.
|
| |
| |
| Alex | Дата: Суббота, 2012-Дек-08, 20:46 | Сообщение # 314 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline

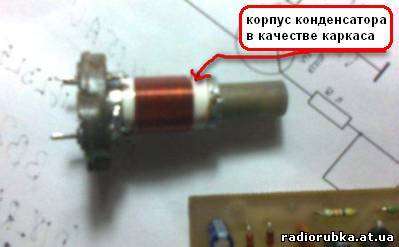

| Посмотри внимательно как сделать, ссылку я давал. Этот вариант был использован из- за отсутствия керамических каркасов от войны. Если есть военпромовский- ставь, проблем думаю не будет. Колличество витков на нужный диапазон легко посчитать в считалке, точно не получится, всё равно придется подгонять. В случае с каркасом от телека (там всё равно в итоге керамический каркас- корпус кондёра) - крутнул подстроечник и всё.
индуктивность катушки 16+10 вит Д22мм около 11мкГн.
Сообщение отредактировал Alex - Суббота, 2012-Дек-08, 21:04 |
| |
| |
| ugrukk | Дата: Воскресенье, 2012-Дек-09, 19:09 | Сообщение # 315 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Спасибо делаю платы. Добавлено (2012-Дек-09, 5:09 PM)
---------------------------------------------
Конденсатор КБГ диаметр каркаса 15 мм или ещё есть какие.
|
| |
| |
