Первый SSB-трансивер свободного радиолюбителя
ugrukkДата: Понедельник, 2012-Дек-03, 20:14 | Сообщение # 286
знающий
Группа: Проверенные
Сообщений: 170
Репутация: 0
Замечания: 0%
Статус: Offline
Ошибся эту.

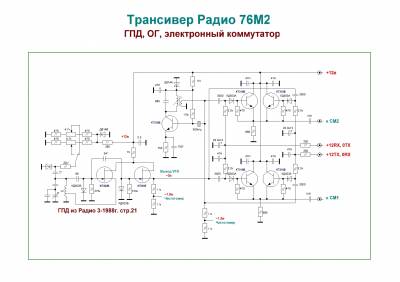

Прикрепления: 9713102.gif (84.9 Kb)

AlexДата: Понедельник, 2012-Дек-03, 20:18 | Сообщение # 287
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
Ну это на любителя, я писал что такую коммутацию не люблю. Это моё мнение, я делал на реле, в первозданном виде не собирал, хотя говорят что нормально работает.

Оставлял опорник.

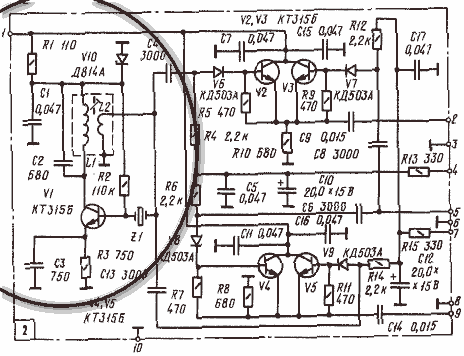

Прикрепления: 2253547.gif (16.2 Kb)

ugrukkДата: Вторник, 2012-Дек-04, 11:12 | Сообщение # 288
знающий
Группа: Проверенные
Сообщений: 170
Репутация: 0
Замечания: 0%
Статус: Offline

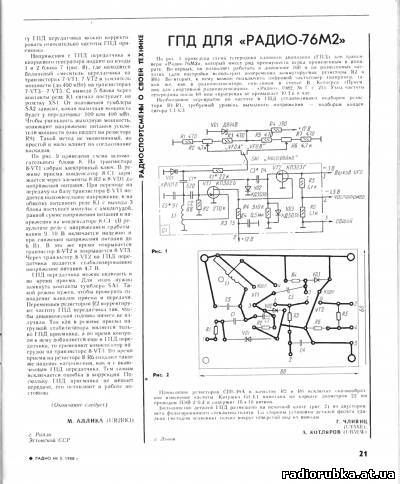

Сделал катушки 85 витков и 8 витков индуктивность 30мкГ и 1.3 мкГ с сердечником.По порядку делать схему коммутацию на реле отдельно нужна ли под неё плата.
Прикрепления: 1704310.jpg (36.9 Kb)

AlexДата: Вторник, 2012-Дек-04, 20:34 | Сообщение # 289
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
Чё то маленькая индуктивность получилась, должно быть более 100 мкГн.
Релюхи ставил на одну плату с опорником, так удобней. Вместо электронного коммутатора ставь два реле и всё.


Сообщение отредактировал Alex - Вторник, 2012-Дек-04, 20:37

ugrukkДата: Вторник, 2012-Дек-04, 21:03 | Сообщение # 290
знающий
Группа: Проверенные
Сообщений: 170
Репутация: 0
Замечания: 0%
Статус: Offline
Намотал кольца провод 0,1мм 16 витков получилось 44 мкГ как в схеме.Как правильно соединть обмотки рис где то на форуме сохранил картинку сейчас не помню где правильно где нет.

Добавлено (2012-Дек-04, 7:03 PM)
---------------------------------------------
По катушке рассчитал по проге размеры 4х4Х6 провод 0,12 выходит 170 витков связь 70 витков выход 120мкГ и 12мкГ намотал всё совпадает замерял без сердечника брони экрана.Катушки пока не ставил были сомнения если что можно попробовать и те и те.По коммутации немного запутался желательно чертёж хоть от руки что куда подключается.

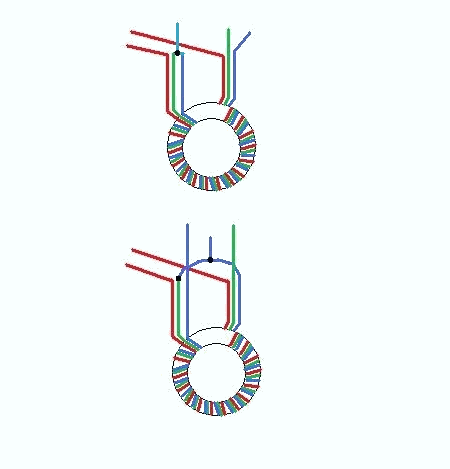

Прикрепления: 8874679.gif (16.3 Kb)

AlexДата: Вторник, 2012-Дек-04, 21:08 | Сообщение # 291
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
Правильно на нижнем рисунке.
Коммутацию нарисую.
Индуктивность меряй собранного контура.

AlexДата: Вторник, 2012-Дек-04, 21:47 | Сообщение # 292
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline

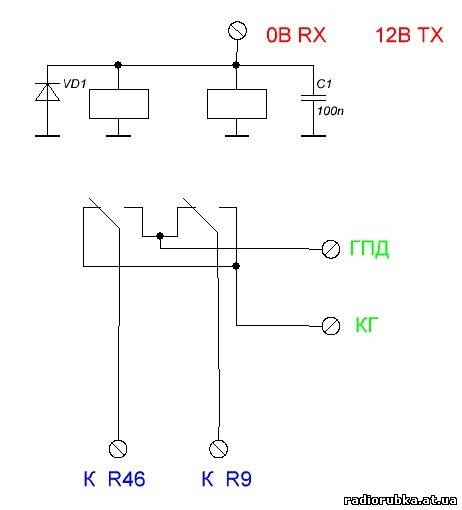

Вот, всё просто smile .
Прикрепления: 9819186.jpg (18.2 Kb)

ugrukkДата: Вторник, 2012-Дек-04, 21:47 | Сообщение # 293
знающий
Группа: Проверенные
Сообщений: 170
Репутация: 0
Замечания: 0%
Статус: Offline
Померил рассчитанную катушку с сердечником в нормальном положении и экраном 160 мкГ 30 мкг с сердечником почти что выкручен 130 мкГ 20 мкГ закручен до конца 340 мкГ 50мкГ.

AlexДата: Вторник, 2012-Дек-04, 21:51 | Сообщение # 294
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
Это много, расчётная приблизительно 102мкГн+ 1000пф= 500кГц.

ugrukkДата: Четверг, 2012-Дек-06, 20:43 | Сообщение # 295
знающий
Группа: Проверенные
Сообщений: 170
Репутация: 0
Замечания: 0%
Статус: Offline
Подобрал катушку 120мкг катушка связи 1,3 мкг витков 115 и 10.Замерил фильтр разброс почти 200 мкг выровнял конденсатором 75 пф установил в плату замеряю показания разные выпаиваю конденсатор замеряю получилось то входе теперь на выходе больше выровнял конденсатором 68 пф правильно я сделал. По кольцам перемотал поставил провод 0,27 получилось 41-42 мкг положено 44 мкг может конденсаторами отрегулировать или не желательно 5% уложился.

AlexДата: Четверг, 2012-Дек-06, 21:06 | Сообщение # 296
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
Никаких конденсаторов в трансах! Разброс в пределах 5- 10мкГн не смертелен.
По фильтру, технология, меряем одну сорону, потом в считалке подгоняем ёмкость к полученой индуктивности чтобы частота образованного контура получилась 500 кГц, то же проделываем со второй стороной. В итоге мы имеем две известные ёмкости, например- одна сторона 68, вторая 76 пф, маркируем стороны чтобы не забыть и не попутать местами. Учитывая ёмкость монтажа (10-20пф) и ёмкость добавочного подстроечного конденсатора вычисляем примерно ёмкость реально устанавливаемого кондера. Например для первого- 68- 15 (средн. знач. ёмк. монтаж.)- среднюю ёмкость подстроечника 15пф (примерно)= 38 пф. Округляем до стандартного ряда Е24= 39пф, всё!

ugrukkДата: Пятница, 2012-Дек-07, 19:38 | Сообщение # 297
знающий
Группа: Проверенные
Сообщений: 170
Репутация: 0
Замечания: 0%
Статус: Offline
Сделал платы в Lay ГПД и кварцевого генератора на реле можно проверить всё ли правильно.

Добавлено (2012-Дек-07, 5:38 PM)
---------------------------------------------
И можно их сделать на одной плате?

Прикрепления: 0801513.lay (9.9 Kb) · 500_kHz.lay (26.3 Kb)

AlexДата: Пятница, 2012-Дек-07, 20:07 | Сообщение # 298
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
Опорник проверим.
Расставь в ГПД по позициям деталюхи, так можно только догадываться.

AlexДата: Пятница, 2012-Дек-07, 20:15 | Сообщение # 299
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
В коммутации ошибки, поправлю выложу.

AlexДата: Пятница, 2012-Дек-07, 21:18 | Сообщение # 300
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline

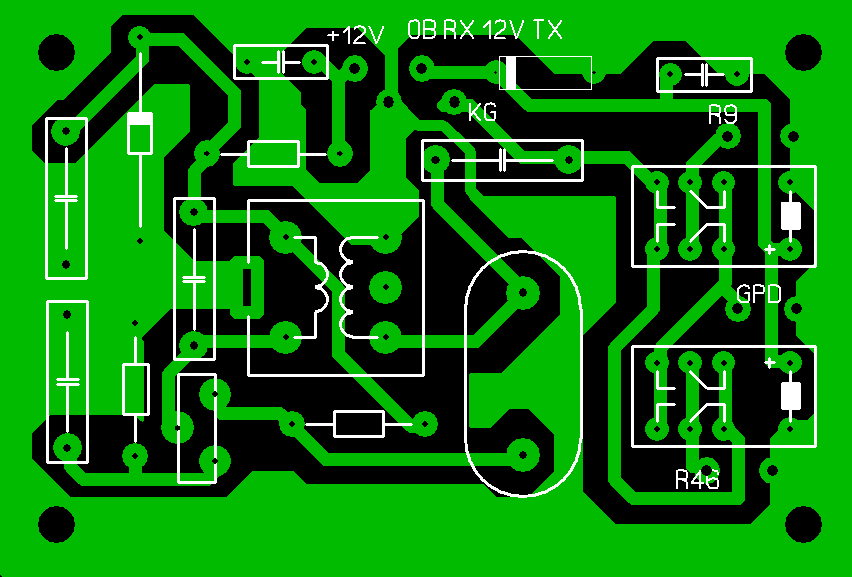

Подправил, в вч конструкциях разводи больше земли. Земли много не бывает + экономится травящий раствор.
Добавлю один момент, если опора не заработает поменяй выводы обмоток местами, контура или катушки связи . Здесь фазировка важна.
Прикрепления: 8262289.lay (32.3 Kb) · 6459802.gif (19.6 Kb)


Сообщение отредактировал Alex - Пятница, 2012-Дек-07, 21:27
