Первый SSB-трансивер свободного радиолюбителя
|
|
Alex | Дата: Суббота, 2012-Ноя-24, 17:06 | Сообщение # 271 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Да, возможно я его и применял, помню что с участием полевика.
|
|
| |
ugrukk | Дата: Вторник, 2012-Ноя-27, 16:51 | Сообщение # 272 |
 знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

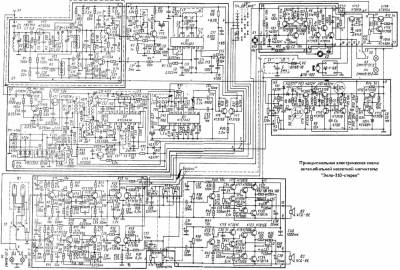

| Спаял основную плату какие катушки индуктивности подходят у меня есть от автомагнитолы ЭОЛА 310 они в бронированном кольце из феррита.
|
|
| |
Alex | Дата: Вторник, 2012-Ноя-27, 20:00 | Сообщение # 273 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Не помню такую магнитолу, но по большому счёту это не имеет значения. Можно мотать на любых пч контурах подходящих по размеру, лиш бы они были удобны при разборке- сборке и экранированы. Как я понял измеритель индуктивности есть, по этому проблем не возникнет. Ещё не плохо бы заранее измерять индуктивность входа и выхода (бывает разброс значительный даже в одном фильтре) ЭМФ и подсчитать ёмкость его конденсаторов с учётом ёмкости монтажа и запаса подстройки. Это облегчит настройку трансивера.
|
|
| |
ugrukk | Дата: Вторник, 2012-Ноя-27, 23:02 | Сообщение # 274 |
 знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

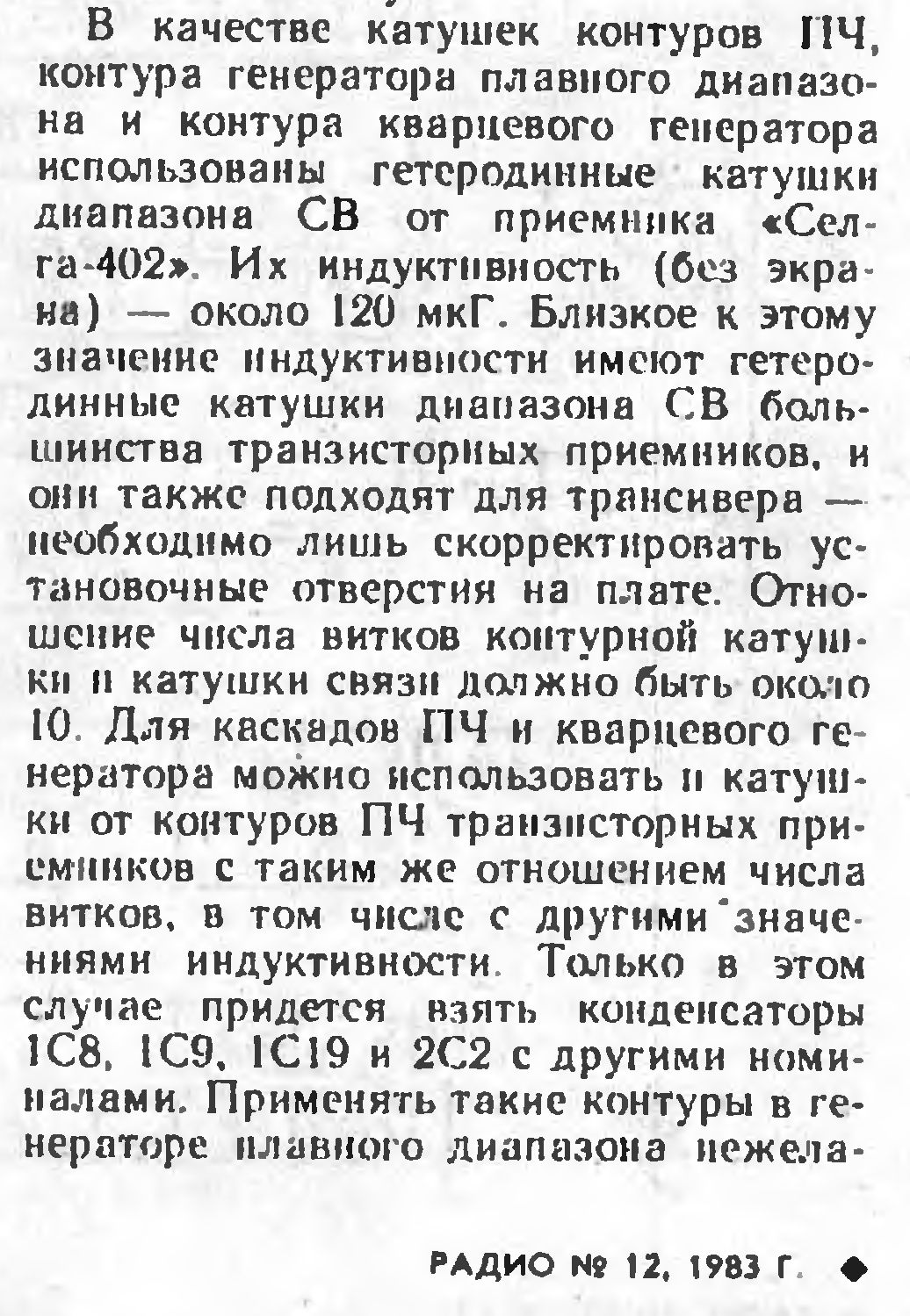

| Как я понимаю в описании сказано 120 МкГ входная без экрана на выходной 12 мкГ например вход 60 витков выход 6 витков и таких катушек должно быть 3 основная 2, кварцевый генератор 1.По фильтру измеряю (в плате или нет) индуктивность входа например 10 мкГ на выходе 12 мкГ в параллель ставлю конденсатор добиваюсь 10 мкГ. Извиняюсь за глупые вопросы если не так поправьте меня.
|
|
| |
ugrukk | Дата: Вторник, 2012-Ноя-27, 23:03 | Сообщение # 275 |
 знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
|
|
|
| |
Alex | Дата: Среда, 2012-Ноя-28, 19:27 | Сообщение # 276 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Контурная катушка 120 мкГн (с экраном будет немного меньше), катушка связи 12мкГн. По фильтру, измеряем индуктивность и в считалке расчитываем емкость конденсатора (это наш контур настроеный на 500 кГц), вход и выход фильтра должен быть настроен в резонанс на 500кГц обязательно. Точно так и оба контура в основной плате. Индуктивность катушек фильтра измеряется естественно не подключеных в схему.
|
|
| |
ugrukk | Дата: Воскресенье, 2012-Дек-02, 11:27 | Сообщение # 277 |
 знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

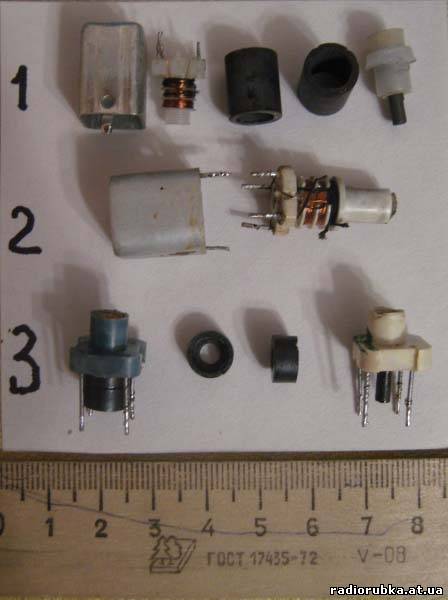

| По катушкам на фото. 1-Эола контур СВ,ДВ. 2-Контур ДВ,СВ.3-Кольца от контуров ПЧ СВ,ДВ. При замерах показания с сердечником без экрана 120 мкГ 17 мкГ в брони чуть меньше.Или намотать поновому замерять с сердечником или без.Кольца и контура 2 от переносного приёмника.
|
|
| |
Alex | Дата: Воскресенье, 2012-Дек-02, 12:25 | Сообщение # 278 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Самый лучший и удобный вариант из перечисленных- №1. Если получается около 120 мкГн перематывать не нужно. На чашках в №3 оч хорошо мотать трансформаторы для смесителей.
Сообщение отредактировал Alex - Воскресенье, 2012-Дек-02, 12:27 |
|
| |
Хулюган | Дата: Воскресенье, 2012-Дек-02, 20:44 | Сообщение # 279 |
заглянувший
Группа: Проверенные
Сообщений: 15
Статус: Offline
| на своём опыте знаю. Контура от Альпинист 417 перематываются так. 84 витка при 1000пч ровно на 500кгц вылазим
|
|
| |
ugrukk | Дата: Воскресенье, 2012-Дек-02, 21:45 | Сообщение # 280 |
 знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Смотрел документацию Сельга 402 там стоит катушка L6,L7 128 витков и 10 витков гетеродинная СВ индуктивность 180 мкГ. Сейчас пробую намотать получается 128 витков 65 мкГ провод 0,36, 25 витков 3,5 мкГ провод 0,1 без сердечника каркас 3 секционный 4мм. С сердечником если крутить от 100-190 мкГ,связной 6-12 мкГ без экрана намотка на катушке №2 фото.Как правильно сделать намотать на каркас без сердечника 120мкг связной 12мкГ.Подскажите с катушками опыта не имею.
|
|
| |
Alex | Дата: Воскресенье, 2012-Дек-02, 22:15 | Сообщение # 281 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Имеются в виду ПЧ контура, у диапазонных другая индуктивность.
|
|
| |
Alex | Дата: Воскресенье, 2012-Дек-02, 23:50 | Сообщение # 282 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Не заморачивайся, намотай на каркасах №1 82-85 витков провода 0.12- 0.15 и катушки связи 8 вит и будет тебе счастье.
|
|
| |
ugrukk | Дата: Понедельник, 2012-Дек-03, 19:02 | Сообщение # 283 |
 знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

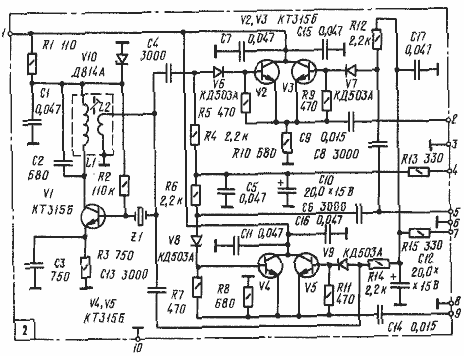

| Да так и сделаю если что поэкспериментировать можно во время наладки на месте будет видно.По ГПД схему собирать которая из Радио 1988 №3 там нет КП305 который боится статистику да и достать непросто.Плата кварцевого генератора и электронного коммутатора оставляем родные?
|
|
| |
Alex | Дата: Понедельник, 2012-Дек-03, 19:56 | Сообщение # 284 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Значит по порядку. Вот почему я и рекомендовал те контура, при надобности легко разобрать и перемотать, хотя это вряд ли понадобится- всё проверено. С ГПД все нормально, только я бы всё таки вместо варикапа поставил бы КПЕ с воздушным диэлектриком- проще добиться хорошей стабильности. Если когда нибудь столкнёшся с советскими полевиками с изолированными затворами (буржуйские имеют как правило защитный стабилитрон в затворах), вопрос решается просто- тоненькая жилка многожильного провода вокруг ножек, после монтажа размотал и всё. Я 305 паял не заматывая, правда паяльники у меня всегда гальванически отвязанные от сети (имелся горький опыт). Кварцевый генератор нормальный, проблем не было. Коммутацию на диодах именно в таких делах не люблю (иногда не поймёшь что откуда пролазит), всегда делал на реле- ИМХО.
Сообщение отредактировал Alex - Понедельник, 2012-Дек-03, 19:56 |
|
| |
ugrukk | Дата: Понедельник, 2012-Дек-03, 20:09 | Сообщение # 285 |
 знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

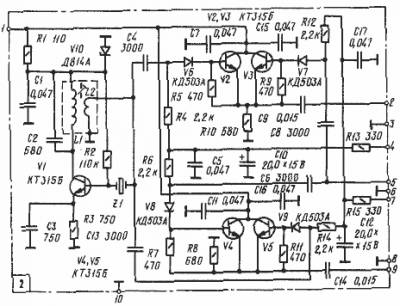

| Получается вот эту схему собирать не полностью.
|
|
| |
