Первый SSB-трансивер свободного радиолюбителя
|
|
| Alex | Дата: Воскресенье, 2012-Дек-09, 19:28 | Сообщение # 316 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Хороший каркас! Осторожно отпаяй боковые щёчки и вытащи потроха. Надфилем пропили пазы в луженых кольцах на краях (не будет кз витка).
К ним удобно припаивать начало и конец обмотки.
По кондёрам:
Есть 8мм, 12мм, 14мм. У тебя скорее всего 14мм.
|
| |
| |
| Alex | Дата: Воскресенье, 2012-Дек-09, 19:55 | Сообщение # 317 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Ты будешь делать с КПЕ? Если так то ща подправлю номиналы и выложу, там такие варикапы как в первоисточнике не нужны.
|
| |
| |
| ugrukk | Дата: Воскресенье, 2012-Дек-09, 20:12 | Сообщение # 318 |
 знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Как я понимаю в ГПД настройка на схеме та часть которая не вошла в плату осуществляется электронной настройкой переменным резистором меняя ёмкость на варикапе а можно с переменным конденсатором.Какой вариант на ваше усмотрение более стабильный тот и буду делать.
|
| |
| |
| Alex | Дата: Воскресенье, 2012-Дек-09, 20:20 | Сообщение # 319 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Безусловно стабильней будет вариант с КПЕ с воздушным диэлектриком. Плату можно использовать в обоих вариантах. Я бы варикапом не перестраивал, сам варикап штука не стабильная да и найти хороший многооборотный резистор (только хороший без компромисов) проблема.
|
| |
| |
| ugrukk | Дата: Воскресенье, 2012-Дек-09, 20:41 | Сообщение # 320 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| На плате ГПД есть выход КПЕ к нему подсоединяю переменный конденсатор и на землю варикап в данном случае не ставить. Начальные ёмкости конденсаторов со звёздочкой какие ставить.
|
| |
| |
| Alex | Дата: Воскресенье, 2012-Дек-09, 21:22 | Сообщение # 321 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline

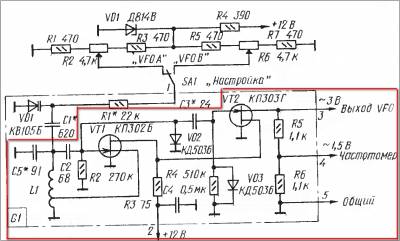

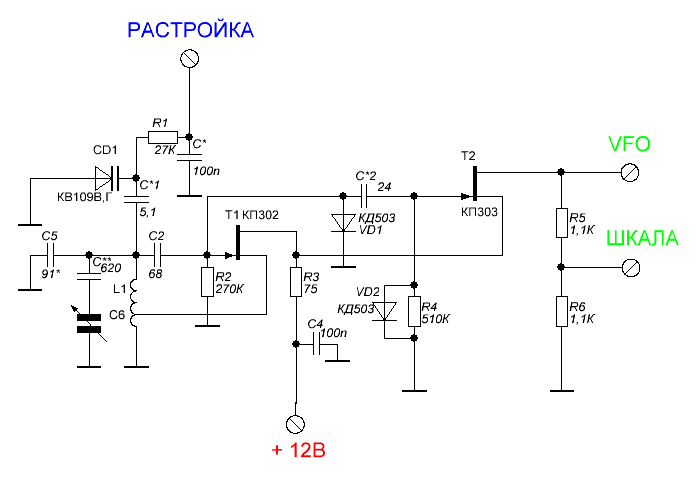

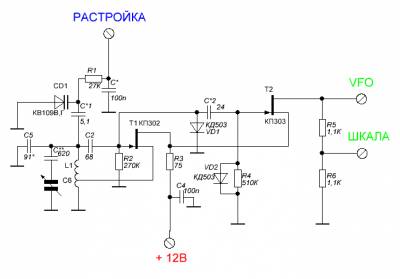

| Вот примерно так. Конденсаторы со звёздочками придётся подбирать, запаяй медные штырьки в плату, так удобней.

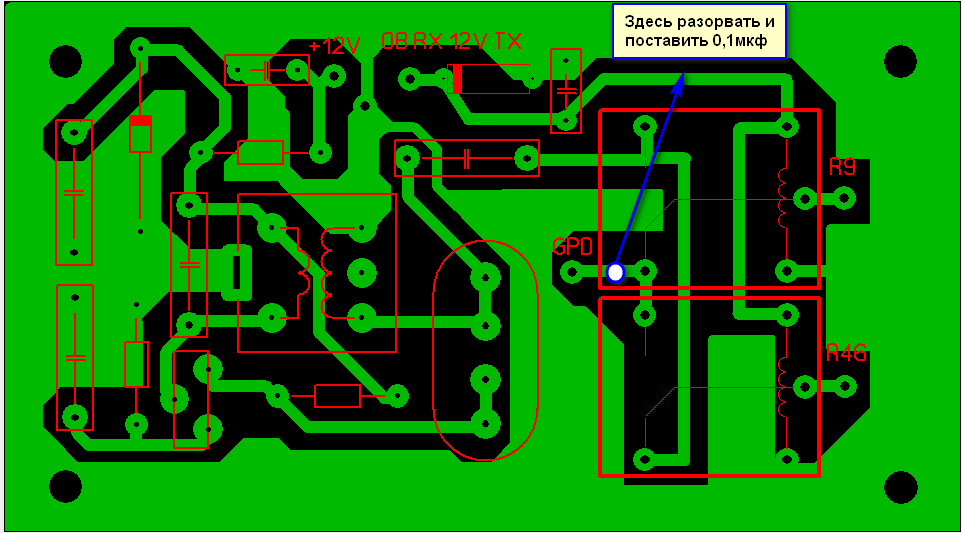

Никто не обратил внимания, да и я тоже, между ГПД и блоком коммутации нет разделительного конденсатора, нужно перерезать дорожку на плате опоры и коммутации между входом ГПД и реле, со стороны печатных проводников припаять конденсатор ёмкостью 0,05- 0,1 мкф (керамику).
|
| |
| |
| ugrukk | Дата: Воскресенье, 2012-Дек-09, 21:44 | Сообщение # 322 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Правильно. Добавлено (2012-Дек-09, 7:44 PM)
---------------------------------------------
А развязываюший кв 3000 пф.
|
| |
| |
| Alex | Дата: Воскресенье, 2012-Дек-09, 21:49 | Сообщение # 323 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| В качестве развязки 3000 маловато, ставь от 47 нан до 100, остальное правильно.
В плате сделаю поправку, может кому ещё пригодится.
Плату на стр.21 подправил и перезалил.
Разделительные конденсаторы теперь стоят в плате ГПД.
Сообщение отредактировал Alex - Понедельник, 2012-Дек-10, 20:35 |
| |
| |
| ugrukk | Дата: Понедельник, 2012-Дек-10, 22:20 | Сообщение # 324 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

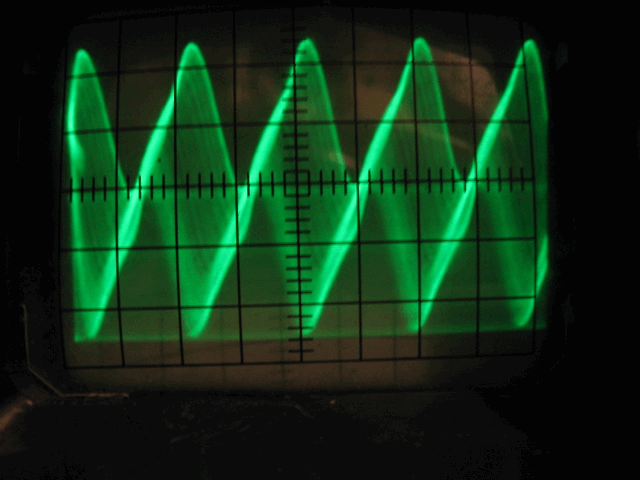

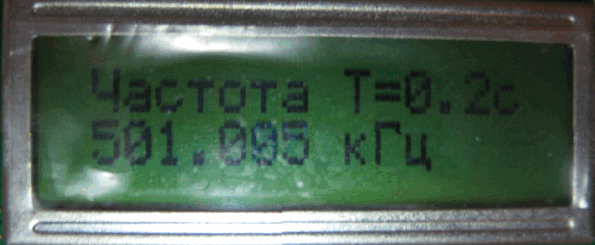

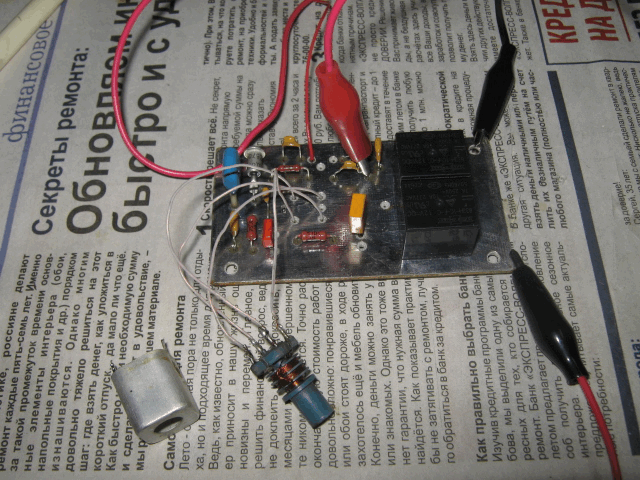

| Спасибо за исправление сделаю как на печатке на стр 21 а в кварцевом генераторе поставлю конденсатор вместо 3000 пф 100 нан. Сегодня запустил кварцевый генератор катушку поставил пробную которую наматывал но не ту которая №1.Сразу заметил устойчивость нормальная не сбивается но на осциллограмме видна ступенька по частотомеру составляет 501 кГц ниже не как скорее всего дело в катушке но результат уже радует.Результаты на фото замеры производил в таком положении кварц временный после поставлю РГ 500 кГц. $IMAGE2$$IMAGE3$$IMAGE4$
|
| |
| |
| ugrukk | Дата: Понедельник, 2012-Дек-10, 22:21 | Сообщение # 325 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
|
|
| |
| |
| ugrukk | Дата: Понедельник, 2012-Дек-10, 22:21 | Сообщение # 326 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
|
|
| |
| |
| Alex | Дата: Понедельник, 2012-Дек-10, 22:29 | Сообщение # 327 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Не цепляй контура на таких длинных проводах. От такой ступеньки когда то была у меня параженка по всему диапазону не помню через сколько кГц. Поменял кварц и всё стало на места.
Частота выше на 1 кГц, вряд ли сдвинеш, кварц кривой  . Менять однозначно.
Сейчас досмотрел, стоит пьезик, у него другие параметры, ставь сразу кварц иначе потом опять всё настраивать будет нужно.
Сообщение отредактировал Alex - Понедельник, 2012-Дек-10, 22:31 |
| |
| |
| ugrukk | Дата: Вторник, 2012-Дек-11, 09:23 | Сообщение # 328 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

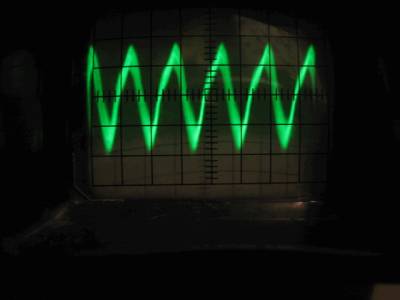

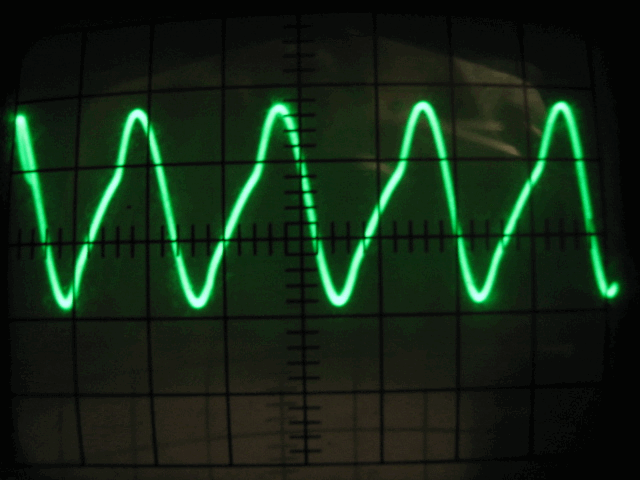

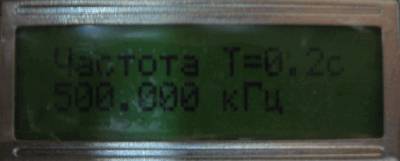

| Заменил катушку кварц, конденсатор 3000 пф не менял выставил частоту 500 кГц замеряю синусоиду перед конденсатором и после та и должно.
Сообщение отредактировал ugrukk - Вторник, 2012-Дек-11, 09:27 |
| |
| |
| ugrukk | Дата: Вторник, 2012-Дек-11, 09:28 | Сообщение # 329 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

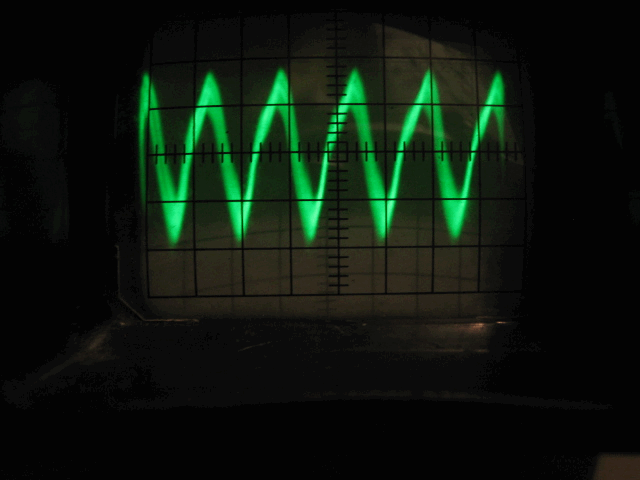

| После конденсатора
Сообщение отредактировал ugrukk - Вторник, 2012-Дек-11, 09:30 |
| |
| |
