| Alex | Дата: Вторник, 2012-Дек-11, 19:04 | Сообщение # 331 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Всё должно быть нормально, это осцил козявит сигнал. Во втором случае плохо засинхронизировано, это тоже может иметь место из-за простоты ОМЛ. На каком пределе В/дел ослик?
Диоды какие в смеситель ставить будешь?
|
| |
| |
| ugrukk | Дата: Среда, 2012-Дек-12, 19:00 | Сообщение # 332 |
 знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Извиняюсь за задержку с ответом был на дежурстве.По измерениям в/дел 1/0,5 пробовал выставлять другое время на входе конденсатора всё показывает на выходе искажения, по диодам вместо КД 503 везде стоят 1N4148.Вчера склеил катушку получилось так снял керамику с конденсатора по диаметру не подходил вставил ёмкость от поршня шприцов всё склеил. По сердечникам стоят 2 феррита по сантиметру закручены с двух сторон подойдут или найти подлиннее высота контура 40 мм диаметр внешний 9 мм.
|
| |
| |
| Alex | Дата: Среда, 2012-Дек-12, 19:35 | Сообщение # 333 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline

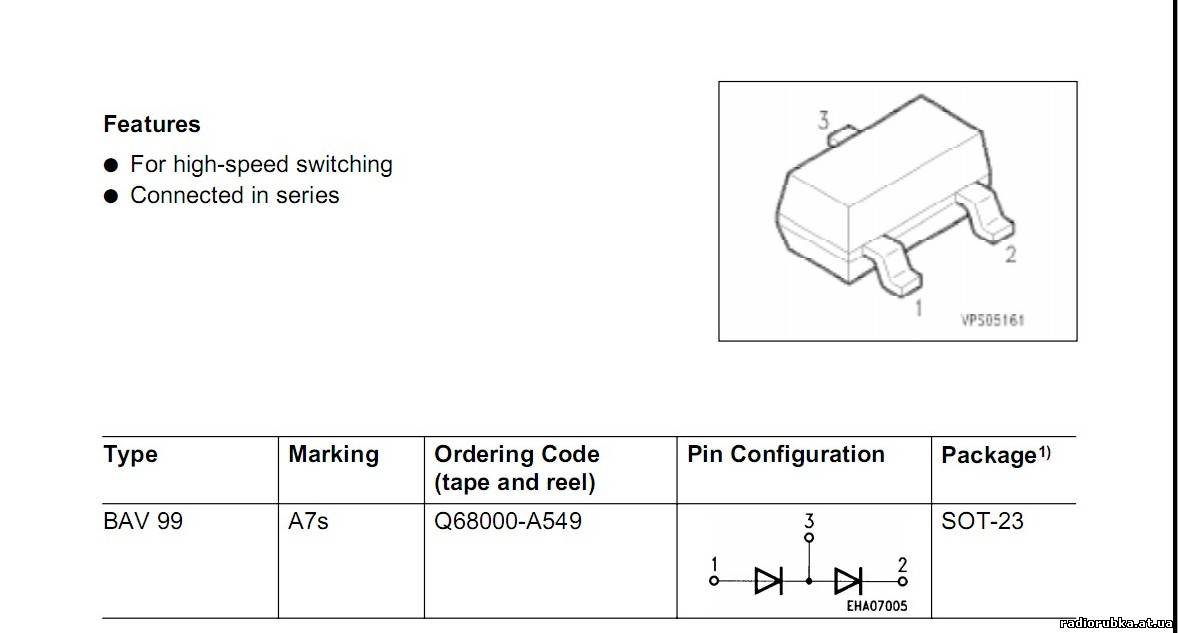

| Достаточно одного сердечника. Настоятельно рекомендую применить в смесителях сборки BAV99  , тем более плата под них заточена. Добыть можно из материнских плат среднего и нового поколений, их там есть, обозначение на корпусе А7.
|
| |
| |
| ugrukk | Дата: Среда, 2012-Дек-12, 21:25 | Сообщение # 334 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Спасибо возьму во внимание не знал что в материнских платах есть такая полезная деталь обычно кроме колец ни чего не выпаивал.Завтра займусь намоткой катушки индуктивности проверю как работает результаты отпишу. Расстройку как понял оставлять с родной схемы трансивера Радио 76 М2?
|
| |
| |
| Alex | Дата: Среда, 2012-Дек-12, 21:41 | Сообщение # 335 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Да , только варикап не с родной схемы, а тот что в подправленной.
В материнских платах много полезных деталей
Сообщение отредактировал Alex - Среда, 2012-Дек-12, 21:44 |
| |
| |
| ugrukk | Дата: Четверг, 2012-Дек-13, 22:03 | Сообщение # 336 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Сегодня попытался запустить ГПД всё по порядку.Намотал катушку 16+10 индуктивность составила 10,22 мкГ сердечником подогнал до 11 мкГ. Конденсаторы 100 нан установил 2 на ГПД и 1 на генератор вместо 3000 рF.Расстройку сделал по схеме  всё соединил заметил что греется резистор R 3 и T1 проверяю транзисторы стоят неправильно скорее вызвано неотзеркаленой платой проверил транзисторы вроде живые впаиваю обратно поменяв ножки.Замеряю напряжение VFO переменного 3 вольта нет перед конденсатором 100 нан составляет 2 вольта. Проверяю по частотомеру переменным конденсатором 9-290pF (в схеме номинал не указан) перестраивается в пределе 2,9-4,7 мГц сердечником подогнал нижний предел R1 22 к попробывать поставить 27 к ни чего не дало.А вот подключение конденсатора 1000 pF параллельно переменному конденсатору частота стала регулироваться от 2,260-2,380 мГц получается почти как описании Радио 76 М2 с журнала только родным ГПД которая составляет 2.340-2460 кГц разница 120 Гц. Какая частота должна быть на выходе и в каких пределах (в описании схемы ГПД неуказана) и всё ли я правильно делаю и какая дальнейшая настройка.
Сообщение отредактировал ugrukk - Четверг, 2012-Дек-13, 23:44 |
| |
| |
| ugrukk | Дата: Четверг, 2012-Дек-13, 23:54 | Сообщение # 337 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

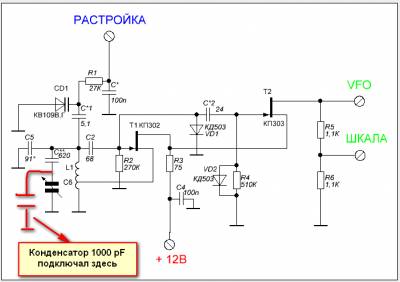

| Подключение конденсатора 1000 pF.
Сообщение отредактировал ugrukk - Четверг, 2012-Дек-13, 23:55 |
| |
| |
| Alex | Дата: Пятница, 2012-Дек-14, 00:27 | Сообщение # 338 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| 1. за расстройку пока забудь, выпаяй вообще R1 из платы.
2. частота будет зависеть от того какой боковой полосой, на каком диапазоне и с какой буквой ЭМФ.
3. начальная настройка выглядит так: конденсатором С** устанавливается перекрытие по частоте (на сколько килогерц будет перестраиваться ГПД), конденсатором С5 и сердечником границы диапазона (на какой частоте будет работать ГПД). Эти настройки взаимосвязаны, поэтому добавляя одно нужно убавлять другое и наоборот.
4. конденсатором С*2- амплитуда напряжения на выходе.
5. расстройку лучше отладить в последнюю очередь, когда будут установлены границы диапазона (с запасом в обе стороны), достаточно будет подобрать конденсатор С*1 и подкорректировать сердечником контур КПЕ.
Это не учитывая термокомпенсацию, о ней если понадобится разговор позже.
И ещё, ГПД лучше запитать от отдельного стабилизатора (пускай даже выпрямитель будет общий), но это уже в конструкции.
Сообщение отредактировал Alex - Пятница, 2012-Дек-14, 00:40 |
| |
| |
| ugrukk | Дата: Пятница, 2012-Дек-14, 10:40 | Сообщение # 339 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Quote (Alex) 2. частота будет зависеть от того какой боковой полосой, на каком диапазоне и с какой буквой ЭМФ.
3. начальная настройка выглядит так: конденсатором С** устанавливается перекрытие по частоте (на сколько килогерц будет перестраиваться ГПД), конденсатором С5 и сердечником границы диапазона (на какой частоте будет работать ГПД). Эти настройки взаимосвязаны, поэтому добавляя одно нужно убавлять другое и наоборот.

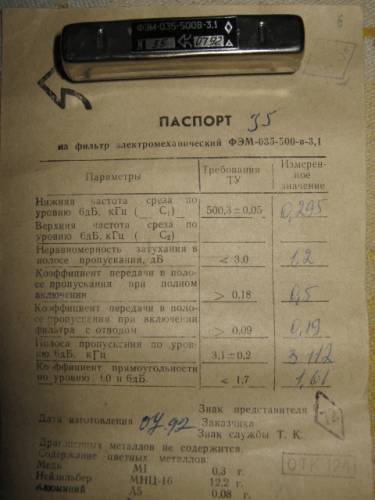

Так меня интересует какая же частота и как её узнать или рассчитать. Или с начало сделать ДПФ на 160 м 80 м 40 м соединить все блоки а потом уже настраивать.Данные ФЭМ на фото.
Сообщение отредактировал ugrukk - Пятница, 2012-Дек-14, 10:43 |
| |
| |
| Alex | Дата: Пятница, 2012-Дек-14, 11:55 | Сообщение # 340 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Раз ЭМФ с верхней полосой, значит ГПД должен работать:
160. 1,800- 2000+ 500= 2300- 2500кГц
80. 3500- 3650+ 500= 4000- 4150кГц
40. 7000- 7100+ 500= 7500- 7600кГц
Не забудь оставить запас перестройки по краям диапазона, например диапазон 160м- 2285- 2515 кГц. Делается это для того чтобы из-за влияния старения и внешних факторов диапазон находился в пределах перестройки.
|
| |
| |
| ugrukk | Дата: Пятница, 2012-Дек-14, 18:54 | Сообщение # 341 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Правильно я понял если верхний 500 кГц прибавляем если нижний вычитаем средний оставляем это и будет боковая полоса.Не понятно одно ГПД настраиваю на все три диапазона 160 м 80 м 40 м выставляю частоту 2285- 7615 кГц то есть при перестраивании КПЕ от начала до конца должно в этих пределах или каждый поотдельности.Получается ведь один выход VFO и настроить под каждый диапазон индивидуально нужен либо коммутатор или управляющее напряжение так как номиналы конденсаторов будут разные или есть ещё способ обьясните пожалуйста.Ещё ДПФ делать по этой схеме на ней указаны намотки катушек коммутация на реле ?
Сообщение отредактировал ugrukk - Пятница, 2012-Дек-14, 19:05 |
| |
| |
| Alex | Дата: Пятница, 2012-Дек-14, 19:14 | Сообщение # 342 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| По порядку
Правильно, если верхний +500 кГц, если нижний -500 кГц.
Если делать многодиапазонный, без коммутации не обойтись. Делается это разными способами, переключение ёмкостей, переключением контуров или как в одном из аматоров- на каждый диапзон свой ГПД. Последний вариант для начинающих самый простой.
ДПФ можно делать и его родные, можно и трёхконтурные. Для начала собери те что в схеме, они рабочие- проверено. Коммутация на реле, её можно сделать и на диодах, но лучше всётаки реле, на много будет меньше вопросов  .
Вобще собирай сначала однодиапазонный с перспективой добавки остальных диапазонов.
|
| |
| |
| ugrukk | Дата: Пятница, 2012-Дек-14, 19:47 | Сообщение # 343 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Большое Спасибо!!! доступно и понятно всё объяснили так и сделаю пока настрою ГПД на 1 диапазон 80 метров 3985- 4165кГц и собираю ДПФ вопрос по размерам катушек и как понять "" Намотка L связи 1 и L связи 2 поверх основной,начиная от холодного конца"".Как понимаю наматываю катушку основную в низу каркаса начало обмотки верху конец обмотки катушку связи как наматывать поверх тоже снизу начало верху конец только в чём разница.
|
| |
| |
| Alex | Дата: Пятница, 2012-Дек-14, 19:59 | Сообщение # 344 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| В выложенной схеме о каркасах не скажу, в авторской такие же как в ПЧ, тут думаю тоже. Наматывается так- контурная равномерно по каркасу, если секционированный- делим на секции, а катушку связи в нижней части, можно нижнюю секцию оставить под катушку связи. Делал и так и так, разницы не заметил.
|
| |
| |
| Alex | Дата: Пятница, 2012-Дек-14, 20:35 | Сообщение # 345 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Вот альтернативный вариант ДПФ, трёхконтурный, вход- выход 50 ом. Считал не я, откуда взял не помню , есть на все КВ диапазоны законников. Прогонял в RFSim- песня . Скриншот и схема 80м диапазона прилагается. Но повторюсь, с начала родные!

Откопал фото конструкции, контура какие видно, кондёры СМД.
