Первый SSB-трансивер свободного радиолюбителя
|
|
| ugrukk | Дата: Суббота, 2012-Дек-15, 10:24 | Сообщение # 346 |
 знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Конечно пригодится у меня остались ДПФ трёхконтурные на все диапазоны от приёмника Рига 104 на вашей схеме указана индуктивность проверю может какие подайдут.
|
| |
| |
| Alex | Дата: Суббота, 2012-Дек-15, 10:33 | Сообщение # 347 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline

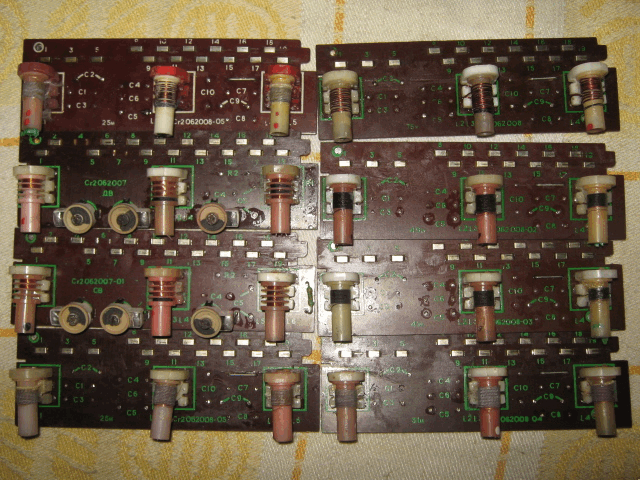

| По габаритам великовато и экраны на контура нужны, связь в тех ДПФ ёмкостная. (см. фотку)
|
| |
| |
| ugrukk | Дата: Суббота, 2012-Дек-15, 10:57 | Сообщение # 348 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Понятно сделаем плату по регулировке ДПФ подаём ВЧ сигнал на вход например 80 метров 3985- 4165 кГц и контурами конденсаторами добиваемся укладки частоты или об этом говорить ещё рано.
|
| |
| |
| Alex | Дата: Суббота, 2012-Дек-15, 11:50 | Сообщение # 349 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Собраную плату первоначально можно включить без дпф, мусора будет больше, но работать будет.

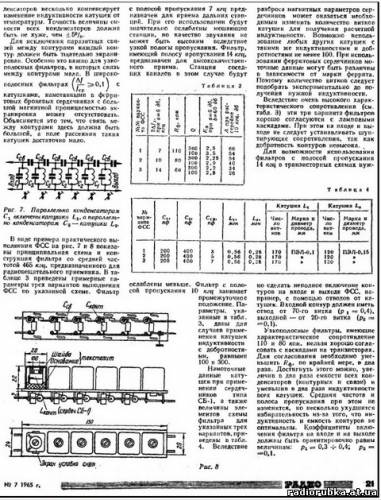

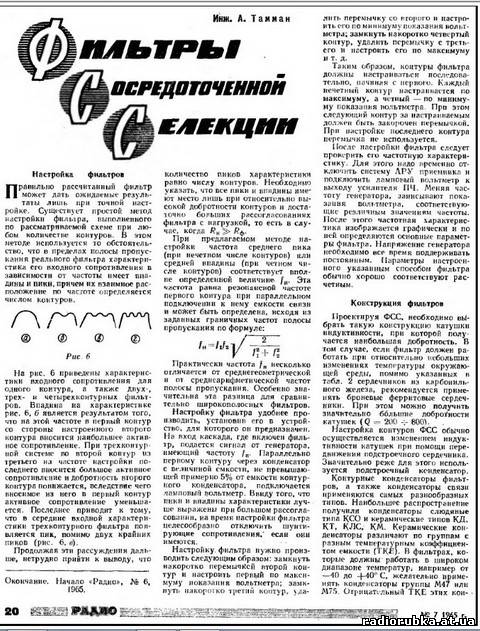

Вот почитай очень полезная статья.

Сообщение отредактировал Alex - Суббота, 2012-Дек-15, 12:06 |
| |
| |
| ugrukk | Дата: Воскресенье, 2012-Дек-16, 10:41 | Сообщение # 350 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Попробовал запустить платы подсоединил сначала основную подал питание 12 вольт кроме ТХ и усиление РХ ТХ подключил динамик переменный резистор антенну провод сантиметров 30.Короткого замыкания нет динамик молчит при прикосновении среднего вывода переменника фон присутствует значит усилок работает.Подсоединяю остальные блоки кварцевый генератор с реле к резисторам Р9 Р46 с ГПД на реле тишина.АРУ соединяю согласно схеме на переменник питание кроме S метра, усиления с обвязкой и выхода АРУ РX напряжение 11 вольт больше не устанавливается,на плате Р24 Р35 соединил вместе результат тот же.Может ли вызвано не подключение блока АРУ РРУ УВЧ или дефект кроется в другом.Посоветуйте с чего начать поиск я думаю что то в основной плате КГ ГПД проверялись или где то я что то не соединил.Можно проверить и как основную плату не подключая остальные блоки и какие выводы должны быть подсоединены.
Сообщение отредактировал ugrukk - Воскресенье, 2012-Дек-16, 10:52 |
| |
| |
| Alex | Дата: Воскресенье, 2012-Дек-16, 11:47 | Сообщение # 351 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline

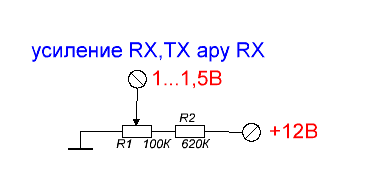

| Первоначально можно подать напрямую напряжение с ГПД на R9, опору на R46, нпа вывод основной платы "усиление приём передача, АРУ приём" подключить вот такую цепочку вместо блока АРУ. Естественно резистор регулировки НЧ должен быть впаян и на плату подано напряжение +12В RX.
Сообщение отредактировал Alex - Воскресенье, 2012-Дек-16, 11:49 |
| |
| |
| ugrukk | Дата: Воскресенье, 2012-Дек-16, 12:12 | Сообщение # 352 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Как я понял плату АРУ убираю по схеме выше где 1-1,5 вольт через диод подаю на Р24 Р35 остальное оставляю также.Сигнал должен быть громкий и шипяший как в приёмнике какие нибудь станции принимать правильно. ГПД пока не перестраивал остался по умолчанию 2800-4700 кГц.
|
| |
| |
| Alex | Дата: Воскресенье, 2012-Дек-16, 12:21 | Сообщение # 353 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Да, только диод не нужен. Просто таким способом остаётся только ручная регулировка усиления. Этим резистором регулируется смещение на базах транзисторов ПЧ.
|
| |
| |
| ugrukk | Дата: Воскресенье, 2012-Дек-16, 12:33 | Сообщение # 354 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline

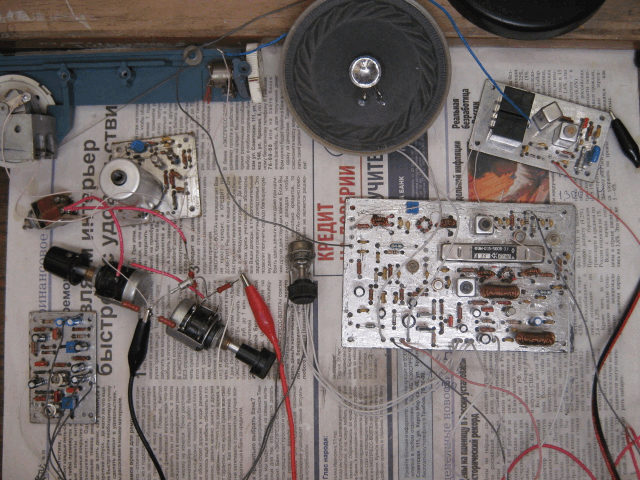

| Вот так выглядит вся конструкция.
|
| |
| |
| Alex | Дата: Воскресенье, 2012-Дек-16, 12:38 | Сообщение # 355 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Выглядит нормально, ПЧ заработал?
|
| |
| |
| ugrukk | Дата: Воскресенье, 2012-Дек-16, 13:46 | Сообщение # 356 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Пока не подсоединял сейчас сделаю минут через 30 отпишусь. Добавлено (2012-Дек-16, 11:46 AM)
---------------------------------------------
Подсоединил выставил 1 вольт не нашлось переменника 100 к поставил 220 к тишина касаясь отверткой по входу ВЧ ни каких признаков приёма сигнала как будто где то КЗ на входе.Может подать ВЧ сигнал 500 кГц прозвонить осциллографом прохождение сигнала.
|
| |
| |
| Alex | Дата: Воскресенье, 2012-Дек-16, 13:58 | Сообщение # 357 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Можно, но для начала тщательно проверь правильность монтажа и отсутствие "хомутов".
|
| |
| |
| ugrukk | Дата: Воскресенье, 2012-Дек-16, 20:11 | Сообщение # 358 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Этим я и займусь проверю основную плату когда я подправлял оставил маленькие зазоры может при пайке весит КЗ ещё раз проверю сигналы с блоков вечером отпишу результаты. Добавлено (2012-Дек-16, 6:11 PM)
---------------------------------------------
Проверил платы КГ ГПД всё нормально сигнал идёт. На основной плате обнаружил один не пропай устранил. Подав сигнал 500 кГц на антенный вход до диодов сигнал идёт с них получается промодулированный на дросселе 500 МкГ видна амплитуда похожая на АЧХ а вот после что то непонятное. Придётся всё демонтировать оставлять основную плату и проверять на прохождение сигнала похоже на выходной каскад сказать точно не смогу.
|
| |
| |
| Alex | Дата: Воскресенье, 2012-Дек-16, 20:50 | Сообщение # 359 |
|
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Лучше настрой контура ПЧ. Самый примитивный способ- пикушек через 20 подай на катушку связи 500кГц, а на точку соединения кондёров С10, С11 (база Т6) стань осликом и настрой резонанс, потом так же со вторым, только осцилом черезпик 30 становись на коллектор Т8. Все это на холодную, с отключеным питаловом. Когда основная плата заработает останется чуть подкорректировать настройку из-за внесения доп. емкости в контур осцилографом.
|
| |
| |
| ugrukk | Дата: Воскресенье, 2012-Дек-16, 23:03 | Сообщение # 360 |
|
знающий
Группа: Проверенные
Сообщений: 170
Статус: Offline
| Настроил резонанс двух контуров получилось когда кручу сердечник амплитуда падает или возрастает остановил на грани.Странно даже шипения и возбуждения нет в чём может быть причина и как её найти.
|
| |
| |
