АМ Приемник на LA1135/TEA6200
| |
| maxxi3869 | Дата: Вторник, 2016-Апр-05, 11:11 | Сообщение # 376 |
|
практикующий
Группа: Проверенные
Сообщений: 131
Статус: Offline
| Цитата shwonder (  ) прокрутил настройку от 1700 кгц до 4000 кгц, в поисках пораженных точек .
И это без "дополнительного гетеродина"
|
| |
| |
| shwonder | Дата: Вторник, 2016-Апр-05, 12:34 | Сообщение # 377 |
 просветленный
Группа: Модераторы
Сообщений: 3164
Статус: Offline
| И что ?
Трудно пару строчек пояснений написать ?
Совсем хреновое разрешение и буквы мелкие .
Поэтому нифига не понятно .
А табличка это , может и правильная , но я прокрутил на живом железе , свои впечатления изложил.
А гетеродин включаетя только для точной настройки на середину станции и оценки работы задающего генератора , на предмет стабильности и отсутствия ЧМ.
Постоянное использование не предусмотрено.
|
| |
| |
| maxxi3869 | Дата: Среда, 2016-Апр-06, 15:14 | Сообщение # 378 |
|
практикующий
Группа: Проверенные
Сообщений: 131
Статус: Offline
| Цитата shwonder ( ) пару строчек пояснений

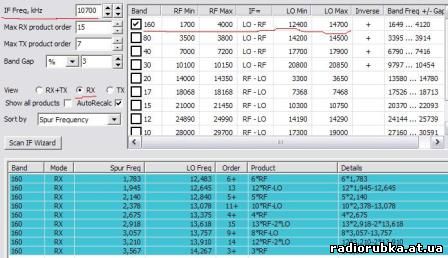

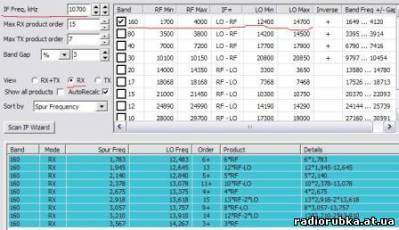

прога обзывается "калькулятор спуров" в свободном доступе в сети...помогает выбрать промежуточную частоту исходя из выбора номиналов кварцевых резонаторов для фильтра.
в нашем случае:
1 пром. частота.
2режим приема
3 иследуемый диапазон частот 1700-4000кгц, гетеродин выше.
4спуры и расклад того,как они получились, их порядок. все просто...
Цитата shwonder ( ) может и правильная , но я прокрутил на живом железе
Цитата shwonder ( ) оценки работы задающего генератора , на предмет стабильности |
| |
| |
| shwonder | Дата: Среда, 2016-Апр-06, 16:23 | Сообщение # 379 |
|
просветленный
Группа: Модераторы
Сообщений: 3164
Статус: Offline
| Так это ж совсем другое дело .
И получается (наприемр), в первой строке , частота 1783 может давать на 6й гармонике , какую то фигню , а если на этой частоте ничего нет , то и фигни нет.
и так по списку . Вообще , конечно полезно , но деваться некуда.
Я имел в виду ГПД передатчика который я слушаю. Включив приемник в режим тлг , можно много узнать о задающем генераторе .
|
| |
| |
| maxxi3869 | Дата: Среда, 2016-Апр-06, 16:30 | Сообщение # 380 |
|
практикующий
Группа: Проверенные
Сообщений: 131
Статус: Offline
| Цитата shwonder ( ) Я имел в виду ГПД передатчика который я слушаю. Включив приемник в режим тлг , можно много узнать о задающем генераторе .
Мне как то сложно представить все это из отдельных предложений. возможно об этом можно где то почитать более конкретней?
|
| |
| |
| shwonder | Дата: Среда, 2016-Апр-06, 16:38 | Сообщение # 381 |
|
просветленный
Группа: Модераторы
Сообщений: 3164
Статус: Offline
| Та если конкретно :
- включаеш телеграфный гетеродин в приемнике и слушаеш
- если там нормальный задающий , то можно настроиться по нулевым биениям и слушать
- часто бывает сигнал завывает в такт голосу , это например , от плохого питания задающего передатчика , или еще какие то завязки
- бывает невозможно настроиться на нулевые биения , потому как там ЧМ круче чем АМ
та и много всяких вариантов
|
| |
| |
| Михалыч | Дата: Среда, 2016-Июн-15, 11:12 | Сообщение # 382 |
 практикующий
Группа: Проверенные
Сообщений: 149
Статус: Offline
| Вот печатка для схемы приемника из поста 348
|
| |
| |
| канделябр | Дата: Среда, 2016-Июн-15, 12:54 | Сообщение # 383 |
 опытный
Группа: Модераторы
Сообщений: 691
Статус: Offline
| Михалыч,почему С- метр не сделали по схеме ?
И еще , как успехи с передатчиком ?
|
| |
| |
| US5EVD | Дата: Среда, 2016-Июн-15, 16:00 | Сообщение # 384 |
 мастер
Группа: Модераторы
Сообщений: 1123
Статус: Offline
| Аналоговый С метр нужно делать по схеме, работает красиво. Для подключения С метра на шкале Синтезатора сигнал нужно брать с прямо с 7 ножки. Печатка разведена красиво, схема С метра прекрасно расположится под КВ фильтром.
В аттенюаторе можно оставить одно реле -20дб. Версия синтеза под такую конфигурацию будет чуть позже.
|
| |
| |
| shwonder | Дата: Среда, 2016-Июн-15, 17:52 | Сообщение # 385 |
|
просветленный
Группа: Модераторы
Сообщений: 3164
Статус: Offline
| Я бы так не делал .
Фильтр нужно делать прямо на плате , только поставить перемычки на входе и выходе.
По ЭС- метер схема совершенно справедлива, и его нужно развести на плате , а так же выход ЭС метра на контроллер .
И не делать провода в разные стороны платы , это жутко не удобно , все вывести на один разьем.
Я перестал бояться перемычек на плате , иногда так плата получается рациональнее . Тоже и проводник между ног дип корпуса , я делаю лутом , и получается без проблем.
И уже добавить синтезатор.
Детально топологию предложенной платы я не изучал , но пока так.
А так весьма неплохо, даже хорошо.Добавлено (2016-Июн-15, 16:52)
---------------------------------------------
Я все собираюсь перерисовать печатку приемника .
Немного задерживают неопределенности, не с кем посоветоваться :
- расположение органов управления и индикации
- есть сомнения по Аттенюатору , нужно ли -10 , -20 и -30дб , я всегда слушаю при -20дб , так это с УВЧ , который дает +12дб усиления .
Поэтому . может , сделать без УВЧ и АТТ-20 , и достаточно ?
Вообще я УВЧ подключил после работы на природе , на короткую антенну , сильно ощущалась недостаток УВЧ.
Поэтому и подумал :- может сделать УВЧ подключаемым ?
Фильтры я тоже по началу делал на отдельной плате , потом отказался от этого.
|
| |
| |
| US5EVD | Дата: Среда, 2016-Июн-15, 18:13 | Сообщение # 386 |
|
мастер
Группа: Модераторы
Сообщений: 1123
Статус: Offline
| Цитата может сделать УВЧ подключаемым ?
Поддерживаю! ПО доработаем. Вопрос в схемотехнике коммутации УвЧ, предлагайте.
|
| |
| |
| shwonder | Дата: Среда, 2016-Июн-15, 18:58 | Сообщение # 387 |
|
просветленный
Группа: Модераторы
Сообщений: 3164
Статус: Offline
| Я хотел на плате поставить перемычки , для подключения УВЧ . Т.е. без участия контроллера.
Если это делать через микроконтроллер , то надо ставить еще одно реле.
Если с мк , то там где индикация АТТ , надо делать такие значения :
0дб - без увч и без атт , сигнал с антенны через фнч на смеситель , эквивалентно -10дб сегодняшнему
+12дб - увч включен , усиление +12дб , можно и больше , но у меня никогда не возникало надобности в этом. Эквивалентно 0дб сегодняшнему варианту
-12дб (или теже 10дб) - сигнал с антенны через АТТ и ФНЧ на вход смесителя. Эквивалент -20дб сегодняшнемуДобавлено (2016-Июн-15, 17:58)
---------------------------------------------
Можно уложиться в теже 2 реле, одно включает УВЧ , второе АТТ.
|
| |
| |
| US5EVD | Дата: Среда, 2016-Июн-15, 19:06 | Сообщение # 388 |
|
мастер
Группа: Модераторы
Сообщений: 1123
Статус: Offline
| Может Увч как то электронным коммутатором пристегивать, а реле освободившееся для передатчика применить. чтобы облегчить коммутацию применить внешний УВЧ...
Цитата 0дб - без увч и без атт , сигнал с антенны через фнч на смеситель , эквивалентно -10дб сегодняшнему
+12дб - увч включен , усиление +12дб , можно и больше , но у меня никогда не возникало надобности в этом. Эквивалентно 0дб сегодняшнему варианту
-12дб (или теже 10дб) - сигнал с антенны через АТТ и ФНЧ на вход смесителя. Эквивалент -20дб сегодняшнему
такой вариант на макете уже работает у меня.
Сообщение отредактировал US5EVD - Среда, 2016-Июн-15, 19:09 |
| |
| |
| Михалыч | Дата: Четверг, 2016-Июн-16, 15:04 | Сообщение # 389 |
|
практикующий
Группа: Проверенные
Сообщений: 149
Статус: Offline
| Замечания приняты! Исправляюсь. Вот печатка с изменениями.
|
| |
| |
| Михалыч | Дата: Четверг, 2016-Июн-16, 15:17 | Сообщение # 390 |
|
практикующий
Группа: Проверенные
Сообщений: 149
Статус: Offline
| А вот плата синтезатора для этого приемника под прошивку из поста 179 Синтезатор конструкции DJ-STX
|
| |
| |
|
