АМ Приемник на LA1135/TEA6200
| |
US5EVD | Дата: Вторник, 2016-Фев-23, 09:15 | Сообщение # 346 |
мастер
Группа: Модераторы
Сообщений: 1124
Статус: Offline
| Цитата stxoriginal ( ) Сделайте переключение входов (АЦП) при переходе на передачу. Подскажу если нужно. Я как раз учусь,поэтому рад любым подсказкам и идеям.Добавлено (2016-Фев-23, 07:42) ---------------------------------------------
Цитата shwonder ( ) установки частоты ПЧ для верхней и отдельно для нижней боковой Не только ПЧ, а и частоты опорного генератораДобавлено (2016-Фев-23, 08:13) --------------------------------------------- stxoriginal, подсказанная идея рализуема, есть свободный вход АЦП,25 ножка ИМС. shwonder, переключение тоже можно попробовать 28 вывод свободен. Но есть ряд но. При существующей конфигурации (реализации) стрелочный С метр в режиме передачи будет шкалить в минус. Добавлено (2016-Фев-23, 08:15) ---------------------------------------------
Цитата shwonder ( ) назревает необходимость для эСэСБи трансивера Но это уже другая история...:)
|
|
| |
shwonder | Дата: Вторник, 2016-Фев-23, 10:45 | Сообщение # 347 |
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline

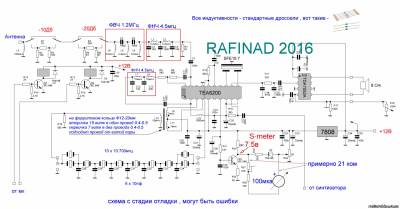

| Исправил ошибки в схеме , откорректировал номиналы по эС-метру . Работает как и должен , без замечаний .
Добавлено (2016-Фев-23, 09:45) --------------------------------------------- Опорный генератор - их будет два , для верхней и нижней боковой , и нужны два выхода для включения каждого, их частоты надо писать в качестве ПЧ . Так а чего будет шкалить ? При передаче с приемника снимается напряжение полностью. А вообще я хотел подключать микроамперметр через реле , которое в "передача" будет предоставлять измеритель для нужд передатчика. Просто предусмотреть его установку на плате , тапа : ненужен - не ставь.
|
|
| |
US5EVD | Дата: Вторник, 2016-Фев-23, 11:03 | Сообщение # 348 |
мастер
Группа: Модераторы
Сообщений: 1124
Статус: Offline
| Еще выход на цифровой С метр дорисовать и цепь управления(блокировка при передаче). Все красиво. Вопрос вдогонку, на сколько актуально применение такого аттенюатора.Добавлено (2016-Фев-23, 09:52) ---------------------------------------------
Цитата shwonder ( ) Так а чего будет шкалить ? В той схеме как была выложена ранее с С метра напряжение не снималось. Если Цитата shwonder ( ) предоставлять измеритель для нужд передатчика. То нужно две группы контактов, чтоб прибор полностью отключать от моста.Добавлено (2016-Фев-23, 09:59) --------------------------------------------- нужно обговорить все режимы работы приемника, и их реализовать, много уже сделано, осталось чуть чуть.:) Добавлено (2016-Фев-23, 10:03) ---------------------------------------------
Цитата shwonder ( ) Опорный генератор - их будет два , для верхней и нижней боковой Я думаю, что в сложившейся ситуации ( подходе) целесообразнее применить второй модуль синтезатора, это сдлает конструкцию более гибкой, и не нужно привязываться к конкретной ПЧ.
Сообщение отредактировал US5EVD - Вторник, 2016-Фев-23, 10:49 |
|
| |
shwonder | Дата: Вторник, 2016-Фев-23, 11:23 | Сообщение # 349 |
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Та "да", надо полностью отключать микроамперметр , поэтому и реле . В такой схеме недостаток - нет заземленных выводов.
При передаче , с приемника снимается напряжение полностью , может где то и нарисовал не правильно. При включении устройства , напряжения подаются так : - +12в на синтезатор - +12в или на приемник или на передатчик .
По аттенюатору : в реальном эфире , на полноразмерную антенну , слушаю с -20 или -30 дб . т.е. такой АТТ вполне востребован. Откалибровал эС-метр по генератору , на входе 50мкв (9 баллов) на отметке 45мкА , так получается так : 1000мкв - 78мкА , 5000мкв - 90мкА. 15 000мк - 90мкА. Практически все доступные сигналы укладываются в шкалу . И даже станции которые "негромкие " но у них уровень 9+10 . А когда надо дать точный контроль (при экспериментах ) то лучше включать АТТ , потому как в конце шкалы измерения очень грубые. А у меня точность точность измерителя одна из основных задач. Ну ,, условная точность.
Выход на цифровой измеритель у меня есть , просто не рисовал пока. И дальше схема будет меняться и дополняться. Вот надо синтез дорисовать.Добавлено (2016-Фев-23, 10:22) ---------------------------------------------
Цитата shwonder ( ) нужно обговорить все режимы работы приемника, и их реализовать, много уже сделано, осталось чуть чуть.:) Приемник думался - чисто АМ . Для эСэСБи там много усложнений , и в синтезе тоже. Уже в таком варианте он меня вполне устраивает .
Вот только не хватает переключателя диапазонов . Чтоб переключиться, надо выставить большой шаг , перекрутить на другой диапазон , и поставить шаг нормальный. В приемнике ничего переключать не надо . И вот эти переключения и достают.Добавлено (2016-Фев-23, 10:23) --------------------------------------------- Про эСэСБи предлагаю отдельную тему , но это уже после , хотя и не буду возражать если кто то предложит свои наработки. Тут есть , что обсудить.
|
|
| |
US5EVD | Дата: Вторник, 2016-Фев-23, 11:31 | Сообщение # 350 |
мастер
Группа: Модераторы
Сообщений: 1124
Статус: Offline
| Цитата shwonder ( ) Откалибровал эС-метр по генератору , на входе 50мкв (9 баллов) на отметке 45мкА , так получается так : 1000мкв - 78мкА , 5000мкв - 90мкА. 15 000мк - 90мкА. Вот Это правильно.Это нужная информация и для меня. Но хотелось бы еще напряжение в В на 7 ноге, соответствующее напряжениям на входе.(надо для калибровки цифрового С метра)Добавлено (2016-Фев-23, 10:29) ---------------------------------------------
Цитата US5EVD ( ) Приемник думался - чисто АМ Совершенно верно! Нужно довести все задуманное до конца. Переключатель введу. Остается открытый вопрос по С метру в режиме передачи.
ССБ - отдельная тема , после завершения этой.Добавлено (2016-Фев-23, 10:31) ---------------------------------------------
Цитата US5EVD ( ) Вот надо синтез дорисовать. Это можно на отдельном листе, обозначить его как синтез для АМ.
|
|
| |
shwonder | Дата: Вторник, 2016-Фев-23, 14:33 | Сообщение # 351 |
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline

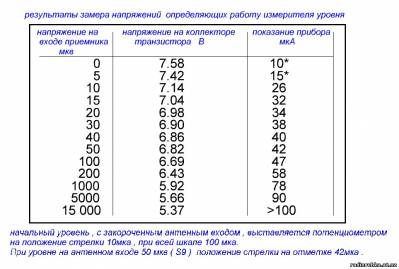

| Вчера снял такую таблицу , подавал на вход с ГССа сигнал , и мерял напряжения влияющие на положение стрелки эС-метра. Конечно может быть и разброс по параметрам , но не думаю , что большой. Та и измерения проводились неповеренными приборами . Данные носят индикативный характер.
Добавлено (2016-Фев-23, 13:33) --------------------------------------------- Надо было еще снимать напряжение на выходе 7й ноги мс 6200 , но не сообразил сразу , позже сделаю.
|
|
| |
US5EVD | Дата: Вторник, 2016-Фев-23, 14:46 | Сообщение # 352 |
мастер
Группа: Модераторы
Сообщений: 1124
Статус: Offline
| ОК, занимаюсь переключением диапазонов.
|
|
| |
shwonder | Дата: Среда, 2016-Фев-24, 18:36 | Сообщение # 353 |
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| вот такой фильтр сейчас получился , 10 кристаллов 10700кгц, без подбора, емкости 10 пф, на входе и выходе 560 ом .
АЧХ снималась так : с выхода измерителя АЧХ сигнал подавался на антенный вход и снимался с выхода фильтра. т.е. участие принимали АТТ (-20дб) +ФВЧ +ФНЧ+УВЧ+смеситель +трансформатор ПЧ + кварцевый фильтр + пробник на полевике + вход АЧХометра.
Сообщение отредактировал shwonder - Среда, 2016-Фев-24, 19:08 |
|
| |
US5EVD | Дата: Среда, 2016-Фев-24, 19:34 | Сообщение # 354 |
мастер
Группа: Модераторы
Сообщений: 1124
Статус: Offline
| Цитата shwonder ( ) вот такой фильтр сейчас получился , Хорошо получился. Переключаталь написал нужно проверить, жду таблицу.
|
|
| |
shwonder | Дата: Среда, 2016-Фев-24, 19:49 | Сообщение # 355 |
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| та она давно готова , думал, что уже ее повесил . а ее нет . исправляюсь.
|
|
| |
US5EVD | Дата: Среда, 2016-Фев-24, 19:51 | Сообщение # 356 |
мастер
Группа: Модераторы
Сообщений: 1124
Статус: Offline

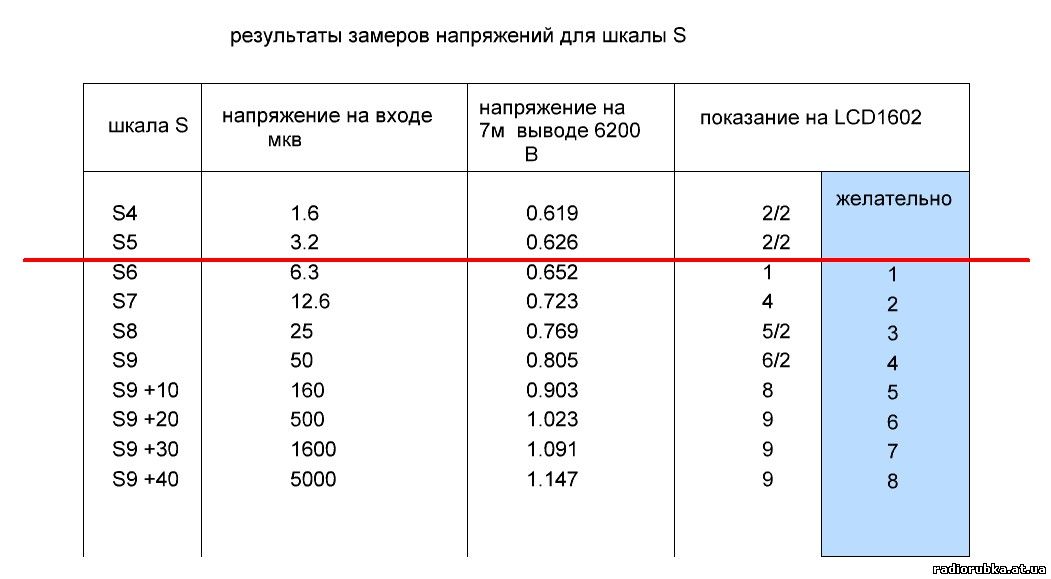

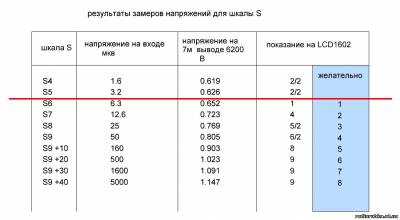

| Переключатель проверил, работает, жду таблицу. Добавлено (2016-Фев-24, 18:50) --------------------------------------------- Ок, пошел править, скоро выложу для теста. Добавлено (2016-Фев-24, 18:51) --------------------------------------------- Да, больше 1,1В померять не смогу, это предел.
|
|
| |
shwonder | Дата: Среда, 2016-Фев-24, 23:08 | Сообщение # 357 |
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Залил новую прошивку , с переключением диапазонов и обновленным эС-метром . Я много крутил приемников , и этот мне нравится . Хорошая чувствительность, лучше чем 3мкв , хорошая избирательность - кварцевый фильтр несложный , легко повторяемый и недорогой, кварцы совершенно доступны. Вообще - нет ничего сложно доставаемого. Самая дорогая деталь - ДДС модуль , но оно того стоит. Синтезатор при передаче выдает 5в амплитудного напряжения для передатчика, и легко можно сделать 10-15в ампл. , что достаточно для раскачки через драйверный каскад любой лампы.
Надо подумать - как сделать ролик ?
Печатку я такую делал для использования как полигон-конструктор , или для встраивания в передатчики в корпусе от компа , узкий и высокий , что б не занимал место на столе. Еще надо дополнить передатчиком 15-25вт транзисторным , вот это и надо подумать , как скомпоновать ?
с интересом выслушаю любые советы и пожелания.
|
|
| |
US5EVD | Дата: Четверг, 2016-Фев-25, 08:38 | Сообщение # 358 |
мастер
Группа: Модераторы
Сообщений: 1124
Статус: Offline
| Цитата shwonder ( ) Еще надо дополнить передатчиком 15-25вт транзисторным , вот это и надо подумать , как скомпоновать Есть предложения, надо обговорить.
|
|
| |
shwonder | Дата: Четверг, 2016-Фев-25, 10:54 | Сообщение # 359 |
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Есть такая тема : http://radiorubka.at.ua/forum/15-84-52
я предлагаю там .
Мне хочется послушать общественность , что думается по поводу АМ передатчика.
У меня уже сложились стереотипы , и может я чего то не вижу. Вот хочется иметь непрерывный диапазон , от 1.6 до 3.5мгц , так это с классам Е не получится. Поэтому уже думал класс С , надо пробовать.
|
|
| |
US5EVD | Дата: Четверг, 2016-Фев-25, 11:12 | Сообщение # 360 |
мастер
Группа: Модераторы
Сообщений: 1124
Статус: Offline
| Цитата shwonder ( ) Поэтому уже думал класс С , надо пробовать. Как вариант, можно. Но давай доведем до законченной конструкции двухдиапазонный Е.
|
|
| |
|
