АМ Приемник на LA1135/TEA6200
канделябрДата: Суббота, 2016-Фев-20, 00:44 | Сообщение # 331
опытный
Группа: Модераторы
Сообщений: 691
Репутация: 0
Замечания: 0%
Статус: Offline
Значит можно ожидать окончательную схему приемника ?

shwonderДата: Суббота, 2016-Фев-20, 00:45 | Сообщение # 332
просветленный
Группа: Модераторы
Сообщений: 3177
Репутация: 12
Замечания: 0%
Статус: Offline
Приемник при средней громкости потребляет от источника питания 12в 0.2А , это синтезатор с индикацией и подСветкой, + УНЧ + приемник на TEA6200.
Немного на 20-30ма возрастает потребление при включенном АТТ , там же рели , и они тоже хотят тока.

maxxi3869Дата: Суббота, 2016-Фев-20, 20:39 | Сообщение # 333
практикующий
Группа: Проверенные
Сообщений: 131
Репутация: 0
Замечания: 0%
Статус: Offline
Цитата shwonder ()
Вот еще картинка

Он прекрасен,спору нет...(С)
но если речь идет о варианте приемника из сообщения#313 то само собой возникает вопрос касаемо этого:

если верить надписи,то здесь мы имеем фильтр,с частотой среза 5Мгц и,надо полагать,R вх/вых 470 ом. просимулировав это дело в RFSimm я получил несколько иные данные-частота среза прим. 8,7 мгц. вот теперь и думаю...файл прилагаю...
Прикрепления: 8122325.jpg (8.5 Kb) · 1597754.cct (14.8 Kb)

shwonderДата: Воскресенье, 2016-Фев-21, 19:06 | Сообщение # 334
просветленный
Группа: Модераторы
Сообщений: 3177
Репутация: 12
Замечания: 0%
Статус: Offline
Если вам не нравится фильтр , то посчитайте его сами и ставьте .
Я этих фильтров сделал достаточно много , что б не помнить особенности каждого, кроме того могу и ошибаться в номиналах , чисто забыл проставить или изменить номинал.
Считаю фильтры исходя из имеющихся номиналов дросселей и конденсаторов , могу подганять изменением частоты и др. параметров под свои номиналы.
Потом забываю , что ставил , а там дроссели с цветными полосками и конденсаторы СМД , номиналов на них нет , полоски читать я не умею.

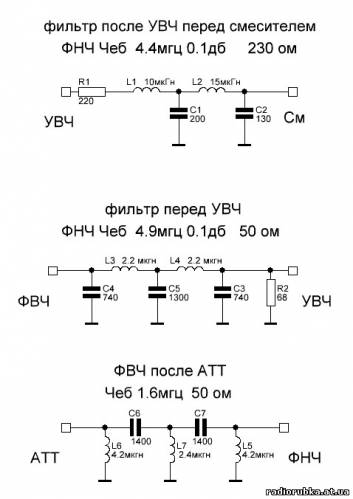

Этот приемник я сделал с такими фильтрами как на картинке , уже специально записывал , что б не забыть.

А с тем что "он прекрасен "  я полностью согласен.
Прикрепления: 6129634.jpg (50.6 Kb)

maxxi3869Дата: Воскресенье, 2016-Фев-21, 20:03 | Сообщение # 335
практикующий
Группа: Проверенные
Сообщений: 131
Репутация: 0
Замечания: 0%
Статус: Offline
Цитата shwonder ()
Если вам не нравится фильтр , то посчитайте его сами и ставьте .

Ну это само собой...я,собственно,обычно так и поступаю...НО
Цитата shwonder ()
Я этих фильтров сделал достаточно много
коль это так,то я просто хотел понять логику построения,всего то...ведь какой бы ни был расчудесный фильтр есть еще один немаловажный фактор влияющий на параметры фильтра. но об этом после...
Цитата shwonder ()
Этот приемник я сделал с такими фильтрами как на картинке
правильно ли я понимаю,что фильтр после УВЧ имеет входное и вых. сопротивления 230 ом.если это так,то из каких соображений?

shwonderДата: Понедельник, 2016-Фев-22, 12:29 | Сообщение # 336
просветленный
Группа: Модераторы
Сообщений: 3177
Репутация: 12
Замечания: 0%
Статус: Offline
Цитата maxxi3869 ()
правильно ли я понимаю,что фильтр после УВЧ имеет входное и вых. сопротивления 230 ом.если это так,то из каких соображений?
без соображений , в даташите там 470 ом , я считал на 230 .
Единственно , как мне показалось у смесителя входное сопротивление значительно больше , поэтому запланированы действия по установке резистора 230 ом на входе смесителя .

Добавлено (2016-Фев-22, 11:29)
---------------------------------------------
пока схема приемника выглядит так .
Испытывал работу эС-метра , сначала без , потом с диодом.
С диодом мне понравилось , испытания продолжаются.
Еще надо попробовать новую прошивку , это быстро не получится.
Вообще думаю сохранить два варианта показометра  уровня сигнала , стрелочный и кирпичечный.


Сообщение отредактировал shwonder - Вторник, 2016-Фев-23, 10:35

US5EVDДата: Понедельник, 2016-Фев-22, 12:40 | Сообщение # 337
мастер
Группа: Модераторы
Сообщений: 1124
Репутация: 13
Замечания: 0%
Статус: Offline
Показометры могут работать одновременно. Диод на приборе в обратную сторону. Потенциал слева от прибора, при увеличении уровня  снижается.

Добавлено (2016-Фев-22, 11:40)
---------------------------------------------
Цитата shwonder ()
Еще надо попробовать новую прошивку , это быстро не получится.
Для этого на полигоне нужно было поставить разьем для внутрисхемного программирования, тогда получпется практически находу.

R17 -ограничивает макс уровень?
Схема красивая. Доступная к восприятию.
Еще на схеме пропущен  эл-лит с 7 ножки на землю.


Сообщение отредактировал US5EVD - Понедельник, 2016-Фев-22, 12:52

shwonderДата: Понедельник, 2016-Фев-22, 13:01 | Сообщение # 338
просветленный
Группа: Модераторы
Сообщений: 3177
Репутация: 12
Замечания: 0%
Статус: Offline
Электролит дорисую .
и 17 резистор примерно для того , его можно и не паять , я им пользуюсь при отладке . не надо паять внешний на проводках.

US5EVDДата: Понедельник, 2016-Фев-22, 13:50 | Сообщение # 339
мастер
Группа: Модераторы
Сообщений: 1124
Репутация: 13
Замечания: 0%
Статус: Offline
Да, и еще, выход на электронный С метр лучше через ФНЧ подать (дроссель С эл литом) .

shwonderДата: Понедельник, 2016-Фев-22, 21:55 | Сообщение # 340
просветленный
Группа: Модераторы
Сообщений: 3177
Репутация: 12
Замечания: 0%
Статус: Offline
эС-метр стрелочный тоже работает . Схема с диодом , подобрал некоторые номиналы , в общем доволен как сЛон.

Теперь нужно освоить новую прошивку , в части эс метра .
И еще хочу посмотреть АЧХ всего тракта , раньше получалось .

US5EVDДата: Понедельник, 2016-Фев-22, 22:02 | Сообщение # 341
мастер
Группа: Модераторы
Сообщений: 1124
Репутация: 13
Замечания: 0%
Статус: Offline
Цитата
Цитата shwonder ()
Теперь нужно освоить новую прошивку , в части эс метра .

И в режиме передачи тоже.
Жду результат.

shwonderДата: Понедельник, 2016-Фев-22, 22:24 | Сообщение # 342
просветленный
Группа: Модераторы
Сообщений: 3177
Репутация: 12
Замечания: 0%
Статус: Offline
а в "пеедача "  сигнал подается на тот же вход ?
Если "да " , то надо придумать коммутацию.
А может она и не нужна ?

US5EVDДата: Понедельник, 2016-Фев-22, 22:57 | Сообщение # 343
мастер
Группа: Модераторы
Сообщений: 1124
Репутация: 13
Замечания: 0%
Статус: Offline
Да, аналоговый вход один. Думаю коммутация нужна. Хотя нужно подумать.
Тут нужно обратить внимание на то, в каком состоянии будет находится 7 вывод микросхемы в режиме передачи, в частности его входное сопротивление. Если оно будет велико и на нем не будет потенциала, а сигнал КСВ метра будет сниматься с диода, то может номер и пройдет, в смысле без коммутации. Это нужно проверить.


Сообщение отредактировал US5EVD - Понедельник, 2016-Фев-22, 23:05

stxoriginalДата: Понедельник, 2016-Фев-22, 23:10 | Сообщение # 344
любопытный
Группа: Проверенные
Сообщений: 49
Репутация: 1
Замечания: 0%
Статус: Offline
Сделайте переключение входов (АЦП) при переходе на передачу. Подскажу если нужно.

shwonderДата: Вторник, 2016-Фев-23, 00:12 | Сообщение # 345
просветленный
Группа: Модераторы
Сообщений: 3177
Репутация: 12
Замечания: 0%
Статус: Offline
Входов может не хватить.

Тут еще есть мысль , что неплохо бы сделать переключатель диапазонов .
Например , при подаче на один из входов "0" или "1", включается один из двух диапазонов.
Просто устанавливается какая то частота , например 1750кгц или 3050кгц.
Оно раньше как бы и не надо было , а сейчас сильно не хватает.

И сейчас назревает необходимость для эСэСБи трансивера ,   режимы верхняя или нижняя боковая , и возможность установки частоты ПЧ для верхней и отдельно для нижней боковой , ну еще АМ или телеграф, для них будет третья ПЧ. Это вызвано применяемым фильтром.
