AM-SSB приемник Мастер 2025
|
|
| olegby3838 | Дата: Четверг, 2025-Июн-19, 21:22 | Сообщение # 76 |
 знающий
Группа: Пользователи
Сообщений: 247
Статус: Offline
| У FFR в нагрузке транс, у меня контур.
Вот транс 400мкГн в нагрузке. Смотри АЧХометр внизу.
Сообщение отредактировал olegby3838 - Четверг, 2025-Июн-19, 21:39 |
| |
| |
| olegby3838 | Дата: Четверг, 2025-Июн-19, 21:42 | Сообщение # 77 |
|
знающий
Группа: Пользователи
Сообщений: 247
Статус: Offline

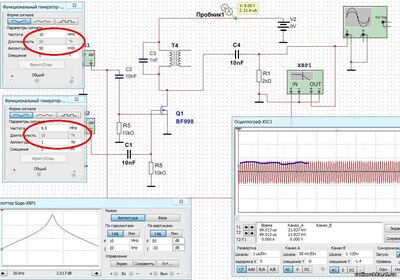

| А теперь глянь, как работает обычный не балансный (двухзатворный) МИКС.
И это с РЕЗОНАНСНОЙ нагрузкой!
Полезный сигнал (выходной продукт), я отметил синим цветом на осциллограмме.
|
| |
| |
| US5EVD | Дата: Четверг, 2025-Июн-19, 21:53 | Сообщение # 78 |
 мудрец
Группа: Модераторы
Сообщений: 1214
Статус: Offline
| и что я должен увидеть?
На один вход постоянка, на другой 9.5МГц.
|
| |
| |
| olegby3838 | Дата: Четверг, 2025-Июн-19, 21:58 | Сообщение # 79 |
|
знающий
Группа: Пользователи
Сообщений: 247
Статус: Offline
| А теперь глянь на разницу в 3м МИКСЕ.
Сразу не балансный на 2 затвора. (как на схеме)

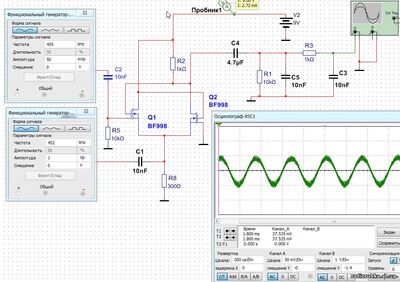

А вот другой. Все входные уровни одинаковы!
Обрати внимание, что 2й затвор у первого ПТ подключен к стоку второго.
К гармоник будет однозначно меньше!
|
| |
| |
| US5EVD | Дата: Четверг, 2025-Июн-19, 22:00 | Сообщение # 80 |
|
мудрец
Группа: Модераторы
Сообщений: 1214
Статус: Offline
| нужно выбрать лучшее и реализовать.
|
| |
| |
| olegby3838 | Дата: Четверг, 2025-Июн-19, 22:01 | Сообщение # 81 |
|
знающий
Группа: Пользователи
Сообщений: 247
Статус: Offline
| Цитата US5EVD (  ) На один вход постоянка, на другой 9.5МГц.
10мГц 50 мВ -- входной на 1й затвор
9,5мГц 1В -- опорник на 2й
чО тут не понятно?
 Добавлено (2025-Июн-19, 22:04)
---------------------------------------------
Пошел отдыхать, завтра на работу...
Сообщение отредактировал olegby3838 - Четверг, 2025-Июн-19, 22:03 |
| |
| |
| US5EVD | Дата: Пятница, 2025-Июн-20, 07:57 | Сообщение # 82 |
|
мудрец
Группа: Модераторы
Сообщений: 1214
Статус: Offline
| Цитата olegby3838 ( ) Какая постоянка? |
| |
| |
| olegby3838 | Дата: Пятница, 2025-Июн-20, 10:25 | Сообщение # 83 |
|
знающий
Группа: Пользователи
Сообщений: 247
Статус: Offline
| Недосмотрел, но не постоянка же....
В Сообщение # 79 все правильно, проверил.

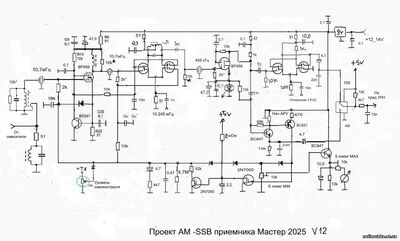

Исходя из результатов, получилось:
Именно эту доработку я имел вчера в виду.
На сейчас больше мыслей свежих нет.
|
| |
| |
| US5EVD | Дата: Пятница, 2025-Июн-20, 18:33 | Сообщение # 84 |
|
мудрец
Группа: Модераторы
Сообщений: 1214
Статус: Offline
| беру в работу.
|
| |
| |
| olegby3838 | Дата: Суббота, 2025-Июн-21, 07:41 | Сообщение # 85 |
|
знающий
Группа: Пользователи
Сообщений: 247
Статус: Offline
| US5EVD,
Очень интересно!

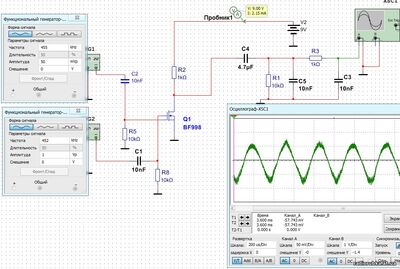

Вчера позанимался списанным, исходным 3м МИКСом.

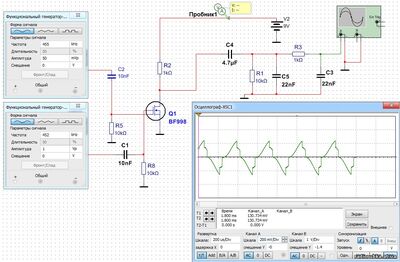

При увеличении значений RC ФНЧ после него (с 10n до 22n), форма страшно портится.
Неужели нельзя ничего сделать?
А если ввести ОС по выходному сигналу, НЧ то бишь?

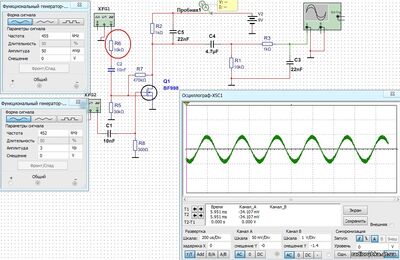

После нескольких итераций получилось вот что:
Красота!
Резистор 10кОм по сигнальному входу - это R выхода предыдущего каскада,
его ставить не надо.
Сравнил эту схему по перегрузке с той, что на двух ПТ.
Разница очень небольшая. Эта сносно до 70мВ, а на 2х до 90мВ
примерно до таких же видимых искажений.
Так что ее доработанную можно назад в полную схему.
Понимаю, что один полевик погоды не делает, но... я всегда боролся за каждую деталюху, даже банальный R.
|
| |
| |
| olegby3838 | Дата: Понедельник, 2025-Июн-23, 11:20 | Сообщение # 86 |
|
знающий
Группа: Пользователи
Сообщений: 247
Статус: Offline
| Перенес доработку на общую схему
Резистор на входе 3го МИКСа нужно оставить, не только из-за сохранения глубины ОС по НЧ,
но и лучшей развязки АМ детектора с УПТ формирователя АРУ.
|
| |
| |
| US5EVD | Дата: Понедельник, 2025-Июн-30, 11:31 | Сообщение # 87 |
|
мудрец
Группа: Модераторы
Сообщений: 1214
Статус: Offline

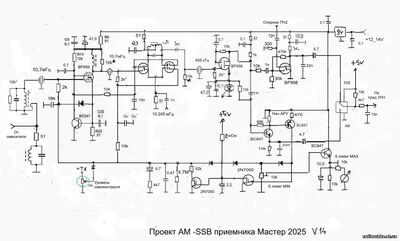

| Разработано два варианта V14 и версия V10 см сообщение 61.
Схема в pdf.
 V14

|
| |
| |
| valerzar1961 | Дата: Понедельник, 2025-Июн-30, 11:40 | Сообщение # 88 |
 знающий
Группа: Пользователи
Сообщений: 194
Статус: Offline
| Цитата US5EVD ( ) V14
Спасибо за работу, застолблю одну за собой!
|
| |
| |
| olegby3838 | Дата: Понедельник, 2025-Июн-30, 14:19 | Сообщение # 89 |
|
знающий
Группа: Пользователи
Сообщений: 247
Статус: Offline
| US5EVD,
R14, R15, R16 - со звездочками, т.к. будут зависеть от типа фильтров.
С18 - ошибка подключения
С7 - 10 мкФ это развязка по НЧ, иначе R4 будет сидеть в НЧ тракте
КТ4 - ни о чем, на 0,65 больше, чем на КТ6
R29 - 68к
Пропущено соединение Базы Q10
R27,31 - не нужны. Нагрузка Q10 это RT2 через D5 (для установки порога есть RT1, а для АРУ RT2, RT3)
C36 (фильтр АРУ ) - 0,47мкФ
Обязательно нужна контр. точка на сток Q14 , без нее порог (RT1) не установить.
(это индикация срабатывания, открытия дополнительного канала в SSB)
RT1 ставится на пороге открывания Q14 с небольшим запасом, что бы при подключении антенны шумы эфира его не открыли.
КТ11 - без надобности. Она фиксирована стабилитроном в виде светодиода. Если LED горит, там 1,8В +- пол копейки.
Сообщение отредактировал olegby3838 - Понедельник, 2025-Июн-30, 14:48 |
| |
| |
| US5EVD | Дата: Понедельник, 2025-Июн-30, 15:29 | Сообщение # 90 |
|
мудрец
Группа: Модераторы
Сообщений: 1214
Статус: Offline
| Цитата olegby3838 ( ) С18 - ошибка подключения
Цитата olegby3838 ( ) С7 - 10 мкФ это развязка по НЧ, иначе R4 будет сидеть в НЧ тракте
Цитата olegby3838 ( ) R29 - 68к
Цитата olegby3838 ( ) Пропущено соединение Базы Q10
Цитата olegby3838 ( ) R27,31 - не нужны.
Цитата olegby3838 ( ) C36 (фильтр АРУ ) - 0,47мкФ
Цитата olegby3838 ( ) Обязательно нужна контр. точка на сток Q14 Цитата olegby3838 ( ) Обязательно нужна контр. точка на сток Q14 |
| |
| |
