AM RX 0.1-3.5MHz "Мастер АМ"
| |
| US5EVD | Дата: Пятница, 2023-Сен-15, 15:52 | Сообщение # 1 |
 мудрец
Группа: Модераторы
Сообщений: 1211
Статус: Offline
| АМ приемник с большим динамическим диапазоном и линейной АРУ. Схемотехника от UR6EJ
В современном эфире стало работать много мощных любительских передатчиков и обычные,привычные,приемники зачастую не справляются
с сигналами этих передатчиков, если те находятся в ближней зоне (2-3км).При конструировании АМ трансиверов по схемам "Рафинада" я применял приемник на базе ИМС ТЕА6200. Простой приемник с высокой ПЧ имеет свои преимущества,но большой недостаток их перекрывал. Приемники с низкой ПЧ я не рассматриваю ввиду их "узкополосности".
Не устраивала меня работа АРУ,но это так, на любителя, а вот при встрече с сигналом выше +30дБ, приемник переходит к "сквозному детектированию" независимо от частоты гетеродина принимает только мощную станцию на всем диапазоне.
Работа становилась невозможной.
Это собственно и сподвигло меня заняться созданием АМ приемника с большим динамическим диапазоном и линейной АРУ.
В работе по созданию приемника любезно согласился помочь Олег, UR6EJ автор трансиверов "Мастер".
Работа началась еще в 2020 году и неспешно, с перерывами продолжалась.
В ходе работы было изготовлено несколько макетов, отлаживались узлы , изменялись схемные решения.
При наладке использовались, генератор Г4-102, мультиметр АРРА 101, цифровой осциллограф.
АМ модулированный сигнал 5мкВ поданный на вход приемника с генератора хорошо прослушивается в громкоговорителе АС.
Приемник легко справляется с уровнями +60дб без аттенюатора.
Кратко по схеме.
Входной ФНЧ третьего порядка, кольцевой диодный смеситель, три каскада ПЧ 10.7МГц на BF998, АМ детектор на MMBT3904, усилитель АРУ на BC857, УНЧ на TDA1013 c регулировкой тембра. Гетеродин - любой из опубликованных на форуме синтезаторов на SI5351.
Обновленный вариант схемы, для улучшения параметров работы, добавлен конденсатор С20 и диплексер.
Диод D11 устанавливается при необходимости (резерв, перемычка).

Добавлены файлы - гербер под реле G6 , как на фото, оранжевое.
Файл в .lay от milcin-aleksandr-1986 в архиве .rar
|
| |
| |
| valerzar1961 | Дата: Среда, 2025-Апр-23, 10:35 | Сообщение # 346 |
 знающий
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Цитата olegby3838 (  ) А не должен?
Запись не передаёт всего, что есть на самом деле, 10 секунд без фильтра, 10 следующих с фильтром, затем десять секунд с включенными контактами ФВЧ, и дальше с отключенным фильтром.
Сообщение отредактировал valerzar1961 - Среда, 2025-Апр-23, 10:47 |
| |
| |
| olegby3838 | Дата: Среда, 2025-Апр-23, 11:32 | Сообщение # 347 |
|
знающий
Группа: Пользователи
Сообщений: 222
Статус: Offline
| valerzar1961,
1. На записи я ничего не слышу, сами выложенный файл слушали?
2. Уровень записи должен хоть немного, но все же соблюдаться. Магнитофонами все когда-то пользовались.
3. Формат для сохранения лучше выбирать MP3 или WAV, т.к. поддерживаются популярными программами
анализа.
(загонять m4a в онлайн конвертор, потом скачивать, еще то удовольствие...)
Цитата valerzar1961 ( ) хотелось бы чтобы не давил
Так не бывает.
У фильтра есть полоса пропускания и частота среза, все что в полосе, проходит, а за срезом вырезается.
От порядка фильтра зависит насколько круто и глубоко он будет отрезать за полосой.
Ему без разницы что там, полезное, вредное, помехи, трехэтажный мат или музыка...
Компоненты подбирать не нужно, их технологического разброса от обозначенного, хватает с головой.
А вот самому посмотреть АЧХ фильтров, просто приемного тракта, надо учиться.
Делается этот за ОДИН ВЕЧЕР.
Без этого, я бы по уму не отстроил ни один из своих трансиверов. Без этого НИКАК !!!
Один хреновый элемент - и знать не будешь откуда надуло. Мне приносили аппараты в ремонт с такими АЧХ - ужас.
Вечером, после работы найду картинки.
|
| |
| |
| valerzar1961 | Дата: Среда, 2025-Апр-23, 11:37 | Сообщение # 348 |
|
знающий
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Цитата olegby3838 ( ) Формат для сохранения лучше выбирать MP3 или WAV, |
| |
| |
| olegby3838 | Дата: Среда, 2025-Апр-23, 11:42 | Сообщение # 349 |
|
знающий
Группа: Пользователи
Сообщений: 222
Статус: Offline
| 1. В ноут можно поставить сотню программ для записи. + встроенные в ОУ
2. Любая нормальная прога предлагает формат для сохранения.Добавлено (2025-Апр-23, 11:49)
---------------------------------------------
Бывает, что в ноутах нет ЛИНЕЙНОГО входа. Тогда можно доработать микрофонный вход делителем,
сделав из него линейный. Ввести в него, для удобства, регулятор уровня.
Программу нужно использовать с индикаций уровня записи, что бы потом не гадать...
Я уже устал доносить в массы, что самая удобная прога для наших целей "Adobe Audition 1,5 ru"
Весит всего лишь около 50Мб, а умеет практически все.
В ИНЕТе их валом, только я выкладывал раз 10...
|
| |
| |
| valerzar1961 | Дата: Среда, 2025-Апр-23, 11:56 | Сообщение # 350 |
|
знающий
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Цитата olegby3838 ( ) 1. В ноут можно поставить сотню программ для записи. + встроенные в ОУ
Я этим не интересовался, поэтому пользуюсь тем, что есть. В этой записи переключение через 5 сек., и понятное дело, что свои записи я слушал.Добавлено (2025-Апр-23, 11:58)
---------------------------------------------
Цитата olegby3838 ( ) Бывает, что в ноутах нет ЛИНЕЙНОГО входа. |
| |
| |
| olegby3838 | Дата: Среда, 2025-Апр-23, 11:59 | Сообщение # 351 |
|
знающий
Группа: Пользователи
Сообщений: 222
Статус: Offline
| Цитата valerzar1961 ( ) Это запись на ноутбук, другого способа у меня нет.
У меня приятель купил БУшный Nissan LEAF, аккумулятор (ходовой) изрядно изношенный,
новый купить - сильно дорого. Так вот он называет его машиной в АТБ ближайший съездить,
другого варианта, говорит, у меня нет...
|
| |
| |
| valerzar1961 | Дата: Среда, 2025-Апр-23, 12:03 | Сообщение # 352 |
|
знающий
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Цитата olegby3838 ( ) Я уже устал доносить в массы, что самая удобная прога для наших целей "Adobe Audition 1,5 ru" Добавлено (2025-Апр-23, 12:07)
---------------------------------------------
Цитата olegby3838 ( ) другого варианта, говорит, у меня нет... |
| |
| |
| olegby3838 | Дата: Среда, 2025-Апр-23, 12:07 | Сообщение # 353 |
|
знающий
Группа: Пользователи
Сообщений: 222
Статус: Offline

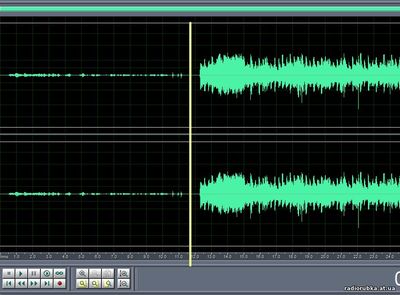

| Уровень записи микроскопический. Вот такой должен быть .
Запись, случайно, не через микрофон сделана?
Сообщение отредактировал olegby3838 - Среда, 2025-Апр-23, 12:09 |
| |
| |
| valerzar1961 | Дата: Среда, 2025-Апр-23, 12:11 | Сообщение # 354 |
|
знающий
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Цитата olegby3838 ( ) Уровень записи микроскопический. Запись, случайно, не через микрофон сделана?
|
| |
| |
| olegby3838 | Дата: Среда, 2025-Апр-23, 13:23 | Сообщение # 355 |
|
знающий
Группа: Пользователи
Сообщений: 222
Статус: Offline
| Цитата valerzar1961 ( ) вспомнил Владимира Семёновича:  , напишу, потом удаляю. Да и юмор не все понимают, когда он их конкретно касается.
Было бы лучше, в нужную дырочку и уровень записи сделать намного больше.

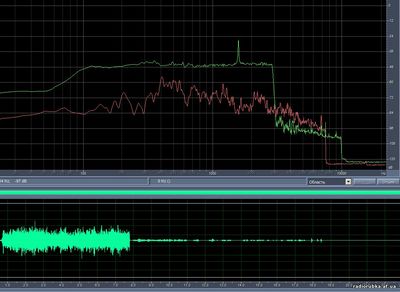

Вот сравнение с записью US5EVD (справа)
Я в АА могу поднять уровень записи сам, как сделал здесь: https://radiorubka.at.ua/_fr/2/1111_2.mp3
Тогда теряется достоверность, динамика намного меньше стает + слышу работу встроенного шумодава.
Да и стерео не нужно. "Птичку" снять или поставить в настройках всех то делов.
Еще раз:
Работу фильтров смотреть лучше не на сигнале, а на шумах эфира.
Вот пример.
А вот файл:
|
| |
| |
| valerzar1961 | Дата: Среда, 2025-Апр-23, 13:36 | Сообщение # 356 |
|
знающий
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Цитата olegby3838 ( ) Это я себя еще сдерживаю , напишу, потом удаляю. Да и юмор не все понимают, когда он их конкретно касается.
С юмором у нас всё в порядке, это мой солдафонский, не все вкуривают и выдерживают, но я обычно заранее предупреждаю об этом, особо доходчивых личностей. Короче скачал нужную версию, другая какая-то шпионская была, шибко мутная, видать разводилово, а я этого не люблю, и с этой повозится пришлось, несовместимость с моей 11 виндой, но как-то справились, осталось научится пользоваться. По поводу уровня, какой с линейного выхода приёмника идёт, другого нет, ноут ковырять я не буду, на новый пока пенсии не хватает.Добавлено (2025-Апр-23, 13:43)
---------------------------------------------
Цитата olegby3838 ( ) Работу фильтров смотреть лучше не на сигнале, а на шумах эфира. |
| |
| |
| igor_dzhunenko5 | Дата: Среда, 2025-Апр-23, 14:32 | Сообщение # 357 |
|
любопытный
Группа: Пользователи
Сообщений: 76
Статус: Offline
| Цитата olegby3838 ( ) Запись, случайно, не через микрофон сделана?
Была похожая ситуация. Решил я как то проверить работу микрофонного усилителя с компрессором. Подключил платку в разъем ноутбука. А на нем тоже на одном гнезде и микрофонный вход и линейный выход и выход на наушники. Подключил и давай наговаривать в микрофон различные заклинания и прочее , одновременно меняя подстроечником уровень компрессии, дабы потом послушать разницу. А при прослушивании оказалось что ни какой компрессии и близко не видно, т.е. не слышно. Позже выяснилось что я по своей бестолковости не указал перед записью, в настройках программы, источник сигнала. И пока я "разговаривал" в сделанный микрофонник, то ноутбук честно все записывал через свой встроенный микрофон.
|
| |
| |
| kotrad78 | Дата: Среда, 2025-Апр-23, 15:18 | Сообщение # 358 |
 мастер
Группа: Пользователи
Сообщений: 976
Статус: Offline
| Цитата igor_dzhunenko5 ( ) И пока я "разговаривал" в сделанный микрофонник, то ноутбук честно все записывал через свой встроенный микрофон.
Лет 20 или больше назад, когда интернет ещё был только по телефонному модему, играл в какую-то онлайн стратегию и обнаружил неприятный баг. Пошёл на форум, описал админам проблему, стали выяснить причину. Долго искали, но, админы сказали, что её нашли, устранили, но проблема не пропала.. Написал ещё раз, опять стали искать, нашли ещё около 5-6 других багов, опять всё устранили, захожу в игру, а проблема осталась... И только тут до меня доходит, что я играл на другом сервере, просто очень схожим по названию)))
|
| |
| |
| valerzar1961 | Дата: Среда, 2025-Апр-23, 15:21 | Сообщение # 359 |
|
знающий
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Цитата igor_dzhunenko5 ( ) Была похожая ситуация Добавлено (2025-Апр-23, 16:18)
---------------------------------------------
Цитата olegby3838 ( ) "Птичку" снять или поставить в настройках всех то делов.
Кнопку запись нашёл, режим моно застолбил, частоту выставил 16000, запись пробную сделал, что я упустил в настройках?
|
| |
| |
| olegby3838 | Дата: Среда, 2025-Апр-23, 20:47 | Сообщение # 360 |
|
знающий
Группа: Пользователи
Сообщений: 222
Статус: Offline
| Цитата valerzar1961 ( ) что я упустил в настройках?

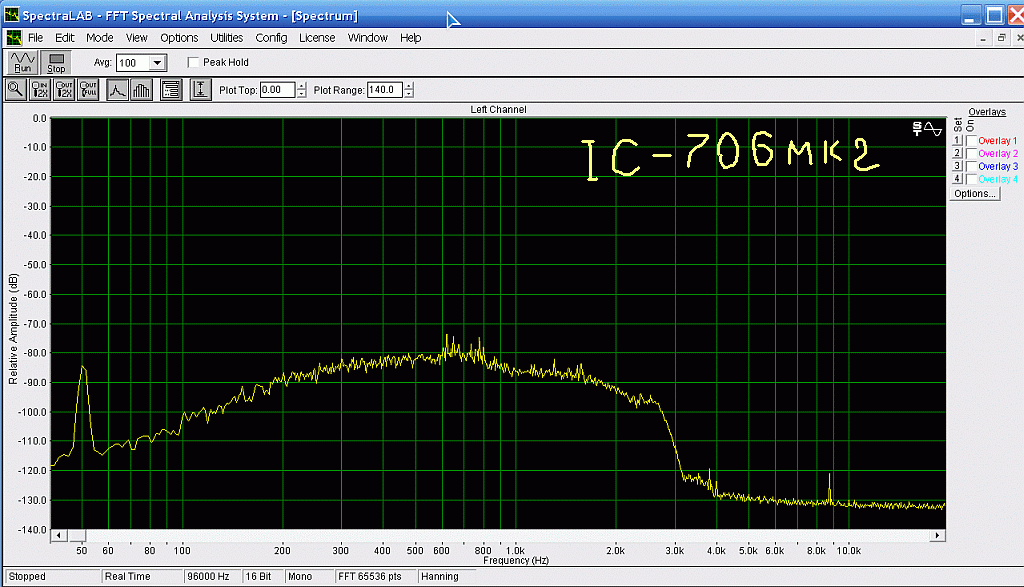

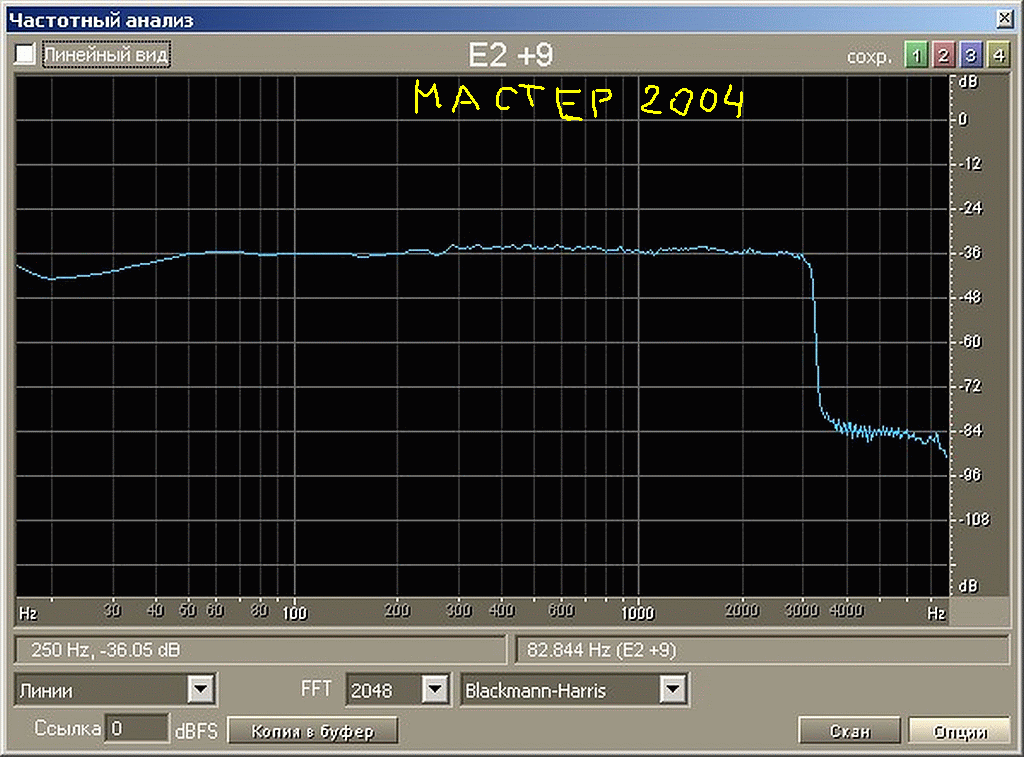

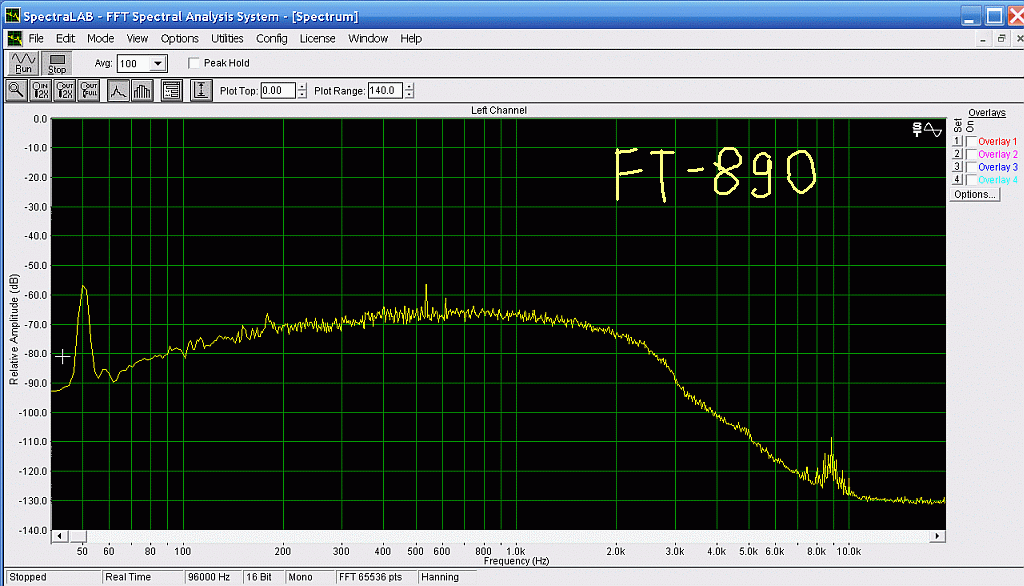

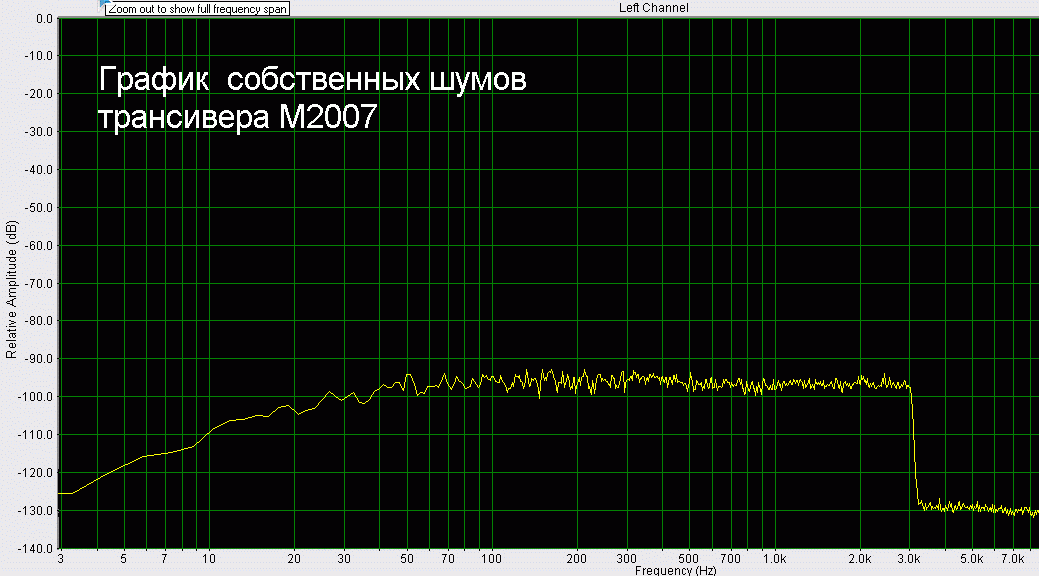

Я обещал картинки АЧХ с измеренных мною в разное время трансиверов.
Вот:
Пользователь этого аппарата обратился ко мне по поводу установки НЧ компрессора,
прием, говорит, очень хороший!
Я ему показал, потом после согласования КВ фильтров, жаль скрин не сделал

|
| |
| |
|
