| про все и обо всем))
|
| |
|
|
| DJ-STX | Дата: Вторник, 2014-Окт-07, 00:38 | Сообщение # 1576 |
 мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Вот интересное наблюдение, кому не подойду, все отвечают :), и по модуляции сразу говорят, станция чуть еле плюсует а громкость отличная.
Проход пока никакой, посижу до ночи. Но сити виндом работает, видимо правильно сделал.
Поубавил низа только, а то уж сильно так бубонило, сейчас такая студийная, красивая модуляция.
Кстати работает двухполосный компрессор, по нч ограничитель, по вч к157хп3. Модуляция чуть больше 100%, несущая 50 вт, а при разговоре до 300 плюхает.Добавлено (2014-Окт-06, 10:38 PM)
---------------------------------------------
Маленько провели эксперимент со Shwonder-ом. Записали мою шарманку в эфире
Для тех кто интересуется, вот запись с эфира (~400 км от моего QTH) - https://www.youtube.com/watch?v=bB8qghhUmpU
|
| |
|
|
| shwonder | Дата: Вторник, 2014-Окт-07, 01:15 | Сообщение # 1577 |
 просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| маленькая рекомендация
рекомендую выставить параметры на HDSDR как на картинке в красном круге
Так меньше мелькает и не так напряжно для глаз
|
| |
|
|
| Леший | Дата: Четверг, 2014-Окт-09, 22:07 | Сообщение # 1578 |
 любопытный
Группа: Проверенные
Сообщений: 40
Статус: Offline
| Добрый вечер, всем. Отработал по сегодняшнему прохождению несколько станций 5-6-3 районов.
Периодически начал возбуждаться ШИМ, прямо во время передачи, начинается визг и соответственно искажения слышны корреспонденту. В чем может быть причина? ШИМ этот.
|
| |
|
|
| DJ-STX | Дата: Четверг, 2014-Окт-09, 23:03 | Сообщение # 1579 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Леший, кольца в модуляторе не разговаривают? Та же проблема у меня была, накрывал кольца модулятора тряпочкой. Но сейчас переделал вообще.
|
| |
|
|
| Леший | Дата: Вторник, 2014-Окт-14, 21:58 | Сообщение # 1580 |
|
любопытный
Группа: Проверенные
Сообщений: 40
Статус: Offline
| Всем,добрый вечер. В воскресенье Отработал 2 станции -Липецк, без нареканий, на Воронеже опять возбуд, опять ШИМ. Ушел спать. В понедельник пошел ковырять передатчик по новой, при включении то-же самое возбуд, снял верхнюю крышку передатчика ( корпус алюминий) все прошло, никакого возбуждения! В течении дня пару раз включался, гонял по долгу на передачу. Все нормально, как только крышку ставлю, все, визг-писк. Может все это хозяйство надо в пластиковый корпус? DJ-STX, подскажите как ШИМ переделать на 100кгц с одним кольцом, все-таки не хочется из этого корпуса все перетряхивать. P.S. Монтаж довольно плотный, корпус по высоте 8 см.
|
| |
|
|
| DJ-STX | Дата: Понедельник, 2014-Окт-20, 23:35 | Сообщение # 1581 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline

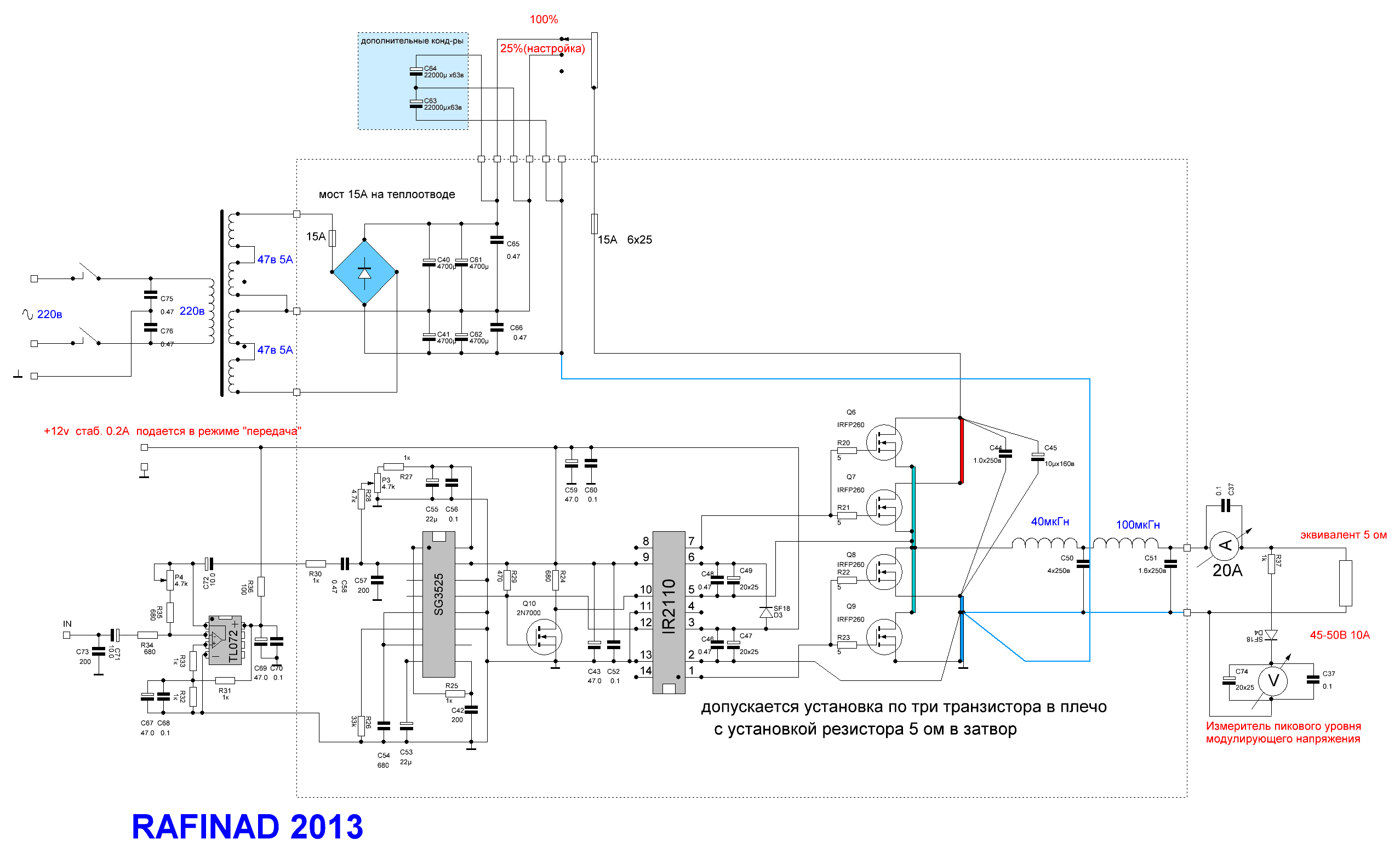

| Леший, извиняюсь что долго, небыло достаточно времени. Вот схема переделки. Переделка отмечена красным.
Сообщение отредактировал DJ-STX - Понедельник, 2014-Окт-20, 23:37 |
| |
|
|
| shwonder | Дата: Вторник, 2014-Окт-21, 10:12 | Сообщение # 1582 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| Думаю , что не хорошо повышать частоту шим.
Это приведет к снижению максимально достижимой глубине модуляции.
За счет увеличения доли времени обратного хода пилы шим . Это время почти фиксированное , и при 50кгц составляет почти 10% периода пилы.
При увеличении частоты , будет 20% . Добаьвте к этому еще и просадку напряжения питания , если это больше 10% то , скажется еще на глубине модуляции.
Там фильтр и так не сложный , и при правильных компонентах работает без проблем, только не надо экономить на фильтре.
Хотя эксперименты в этом направлении должны быть.
Напомню , параметры фильтра лучше расчитывать под конкретный передатчик , исходными данными будут напряжение питания и ток потребления выходного каскада.
По поводу возможного возбуждения на звуковых частотах модулятора - при неправильном фильтре в его АЧХ появляется бугор перед верхним скатом АЧХ .
Этот бугор может быть до 10дб , а то и более.
Да и сами индуктивности фильтра склонны разговаривать человеческим голосом , я их тупо накрываю "тканевой салфеткой". По нормальному их надо чемто звукоизолировать ,
например обмоткой киперной лентой.
А вообще радикально - применение TPA3122d2.
|
| |
|
|
| DJ-STX | Дата: Вторник, 2014-Окт-21, 11:18 | Сообщение # 1583 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| shwonder, Этот вариант у меня работает нормально, вы слышали, и претензий к сигналу у корреспондентов нет  . А разница 10% в заполнении импульсов нивелируется тем что в фильтре 2-го порядка потерь звуковых частот на 2-3 дб меньше, и разговаривает 1-но катушечный фильтр тише.
А так - да, ТРА3122 с ее 250 кГц - Hi-Fi для АМ передатчика .
|
| |
|
|
| shwonder | Дата: Вторник, 2014-Окт-21, 12:35 | Сообщение # 1584 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| Если на пальцах , то первая катушка накапливает энергию и потом отдает ее в нагрузку, так же и первая емкость.
Соответственно и требования к ней - провод потолще и сердечник побольше.
У меня сильно не разогревались , ну так , чтоб 50гр и выше. У меня есть сердечники разные и ставлю соответственно.
Сейчас меняю в своем передатчике -макете модулятор с 3525 на ТРА3122 , должен работать с 4мя транзисторами на выходе.
Но неожиданно не обнаружил у себя 4х штук транзисторов , пока поставил только 2 , и то - разные.
Затворы подключил через резисторы 5 ом , так он начал ток грести , при 60в питания берет 0.4А.
Не успевают закрываться с этими резисторами.
Пришлось выбросить резисторы в затворах , теперь 0.1а . Для 250кгц резисторы не катят.
На 50кгц эти резисторы вообще не заметны, т.е. никак не влияют.
|
| |
|
|
| DJ-STX | Дата: Вторник, 2014-Окт-21, 13:57 | Сообщение # 1585 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| shwonder, нужно ставить в затвор 10 ом и шунтировать диодом в обратном направлении. И потянет 4 транзистора IRFP250 за милую душу  .
|
| |
|
|
| Леший | Дата: Среда, 2014-Окт-22, 18:47 | Сообщение # 1586 |
|
любопытный
Группа: Проверенные
Сообщений: 40
Статус: Offline
| Всем, доброго вечера. Шим переделал на 100кгц, особой разницы в глубине модуляции не заметил, есть паразитная ЧМ около 1 кгц. Возбуда сейчас нет.Нет и прохождения,надо проверятся и устранять ЧМ. Ди-джей, спасибо. Две ночи работаю, а там может на пятницу-субботу с кем-нибудь сработаю.
|
| |
|
|
| shwonder | Дата: Среда, 2014-Окт-22, 20:45 | Сообщение # 1587 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| Та это еще надо умудриться ЧМ получить.
Или не поставил делитель , или сэкономил на стабилизаторе , или источник питания никуда не годен.
|
| |
|
|
| Леший | Дата: Среда, 2014-Окт-22, 21:01 | Сообщение # 1588 |
|
любопытный
Группа: Проверенные
Сообщений: 40
Статус: Offline
| Делитель есть, стабилизаторы везде, по ИП вы правы, один ТС-160 на все напряжения, видимо от-туда и ЧМ. Намотан тор 600вт габаритной мощности. Утром с работы возвращаться буду, заеду в местную " перемотку", договорился- макнут в лак и просушат, через пару дней будет готов.
|
| |
|
|
| Леший | Дата: Среда, 2014-Окт-22, 21:30 | Сообщение # 1589 |
|
любопытный
Группа: Проверенные
Сообщений: 40
Статус: Offline
| А кто нибудь пробовал модуляцию по затвору?
Прикрепления:
(1.66 Mb)
|
| |
|
|
| shwonder | Дата: Среда, 2014-Окт-22, 21:40 | Сообщение # 1590 |
|
просветленный
Группа: Модераторы
Сообщений: 3344
Статус: Offline
| Z ghj,jdfk
Я пробовал , только там на схеме сильно сложно ,
модулируется , но кпд не более 40%, а то и меньше, та и некрасиво получается.
Да и это уже совсем другой передатчик , не имеющий к классу У никакого отношения.
Все модуляции в сетки , в базы , в затворы , требуют работы усилителя в линейном режиме , а это потеря кпд как минимум в 2 раза.
|
| |
|
|
|
