АМ Трансивер "Рафинад 6200"
| |
| shwonder | Дата: Вторник, 2014-Янв-07, 20:24 | Сообщение # 601 |
 просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Нет это разные приемники . антенны . Совсем разные.
Какая частота ?
Мне для записи надо только мышкой клацнуть.
Мой тлф есть ?
|
| |
| |
| DJ-STX | Дата: Вторник, 2014-Янв-07, 20:30 | Сообщение # 602 |
 мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| 3.080 сейчас просто несущий стоит.
|
| |
| |
| shwonder | Дата: Вторник, 2014-Янв-07, 20:40 | Сообщение # 603 |
|
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Ну,,, вижу ,,, и что ?
Немного записал.
А модуляция ?
Сообщение отредактировал shwonder - Вторник, 2014-Янв-07, 20:41 |
| |
| |
| DJ-STX | Дата: Вторник, 2014-Янв-07, 20:41 | Сообщение # 604 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Поговорил я там немного.
|
| |
| |
| shwonder | Дата: Вторник, 2014-Янв-07, 21:22 | Сообщение # 605 |
|
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| А гдето была картинка вид с верху .
Вопросы :
- коаксиал антенны просто так висит или подвязан на несущую ?
- если подвязан , то как сделано в районе дросселя ?
То , что тот дроссель не годится , говорю сразу , он не работает на частоте 3мгц.
Что находится перед балконом ?
Есть ли там что-то высокое , и на каком расстоянии ?
Есть ли ксв метр ?
|
| |
| |
| DJ-STX | Дата: Вторник, 2014-Янв-07, 21:35 | Сообщение # 606 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| В качестве несущего использован капроновый канат, на него термоусадкой с изолентой сверху закреплен кабель. Рядом с дросселем металлического ничего нет. Дроссель намотан виток к витку, диаметр 20 см, 7 витков.
Ксв метр на полосковых линиях сделал, но он под 50 ом.
Перед балконом есть деревья, на расстоянии 5 метров.

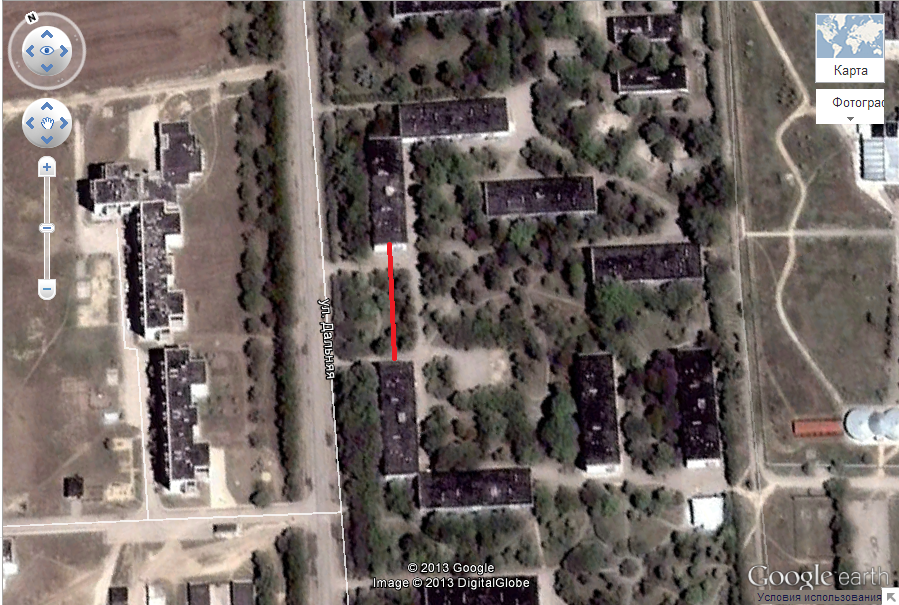

Вид сверху (красным отмечено положение антенны сейчас)
|
| |
| |
| shwonder | Дата: Вторник, 2014-Янв-07, 23:17 | Сообщение # 607 |
|
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Та я на алиэкспрессе покупал, и их еще есть у меня, но только через Светофора .
По антенне :
- перед балконом стоит два дома , повернутые торцами , нужно знать на каком расстоянии они находятся .
- есть ли на крыше какие нибудь стойки (например под радио )
- какая высота деревьев между вашим и этими домами
Для начала не рекомендую заморачиваться с резонансными антеннами (типа диполь и т.д.) , в сделать простую веревку. Я начинал с такой антенны , и она у меня отлично работала , и есть до сих пор.
- Вопрос по заземлению : оно должно быть , или из балкона надо протянуть касок провода длинной 25метров , вдоль земли , любая конфигурация, хоть буквой "Г" хоть "М " хоть "Т" , у меня с балкона идет по деревьям вдоль дома , просто алюминиевый провод .
Идея такая : на выходе из квартиры согласующее , от него провод 25м вдоль земли , и провод под углом 30-45град до высоты крыши, там на соседнюю крышу , общая длинна 45м , это прямо от согласующего.
-Я поняд , что дома 3х этажные , правильно ??
|
| |
| |
| Светофор | Дата: Вторник, 2014-Янв-07, 23:29 | Сообщение # 608 |
 просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Прослушал работу модулятора shwonderа в эфире.Работа понравилась.
Феникс, у меня там в остатках по-моему была одна м/сх теа6200,завтра на работе гляну.
Если что,можно выслать новой почтой.Это все-в личку.
DJ-STX, если дом панельный,хорошая земля на балконе на арматуре и уголках,сам пользую давно.
Засверлился туда,болт 5мм,клемма,шайба,гайка и готово.Ну и провод оттуда конечно потолще.
|
| |
| |
| shwonder | Дата: Вторник, 2014-Янв-07, 23:53 | Сообщение # 609 |
|
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline

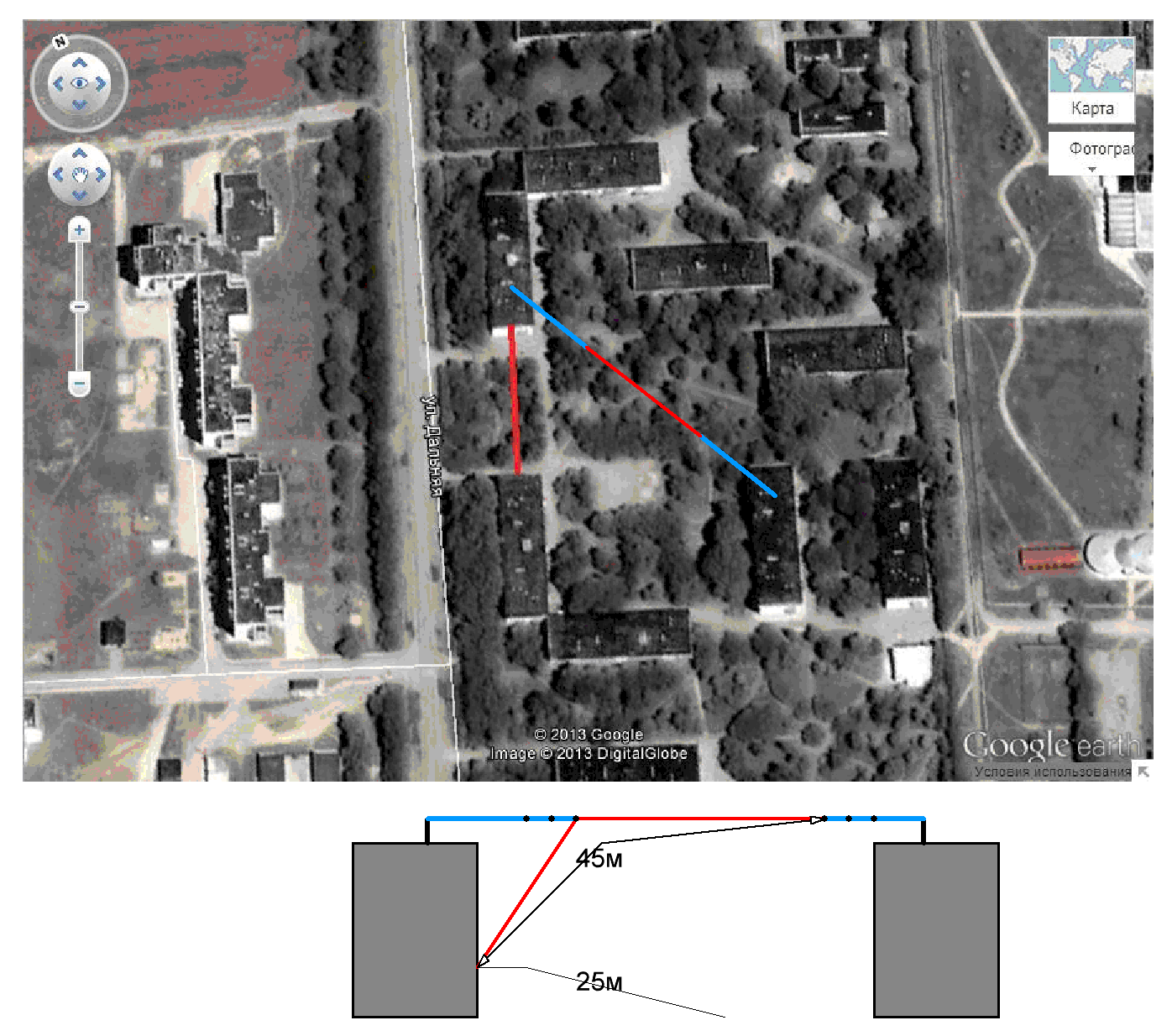

| Вот картинка , по предлагаемой антенне , вопросы готов ответить .
В сложившейся ситуации пока это единственный реальный и рабочий вариант.
Согласующее при наличии КСВ метра не представляет никаких сложностей , кпе и катушка.
Синим обозначен несущий провод , это или веревка или сталька оцинкованная, красным выделен само полотно антенны , или П274 или алюминиевый провод3мм диаметром.С синим соединен через изоляторы.Добавлено (2014-Янв-07, 9:53 PM)
---------------------------------------------
Ищо один экскремент , усиление по входу накручено полностью на "всю", т.е. вход с ограничением работает.
Искажений почти не слышно , звук плотнее.
Или мне так кажется ?
http://yadi.sk/d/AWuNZmarFcXW8
Сообщение отредактировал shwonder - Вторник, 2014-Янв-07, 23:35 |
| |
| |
| DJ-STX | Дата: Среда, 2014-Янв-08, 01:04 | Сообщение # 610 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Феникс, у меня тоже есть одна TEA6200

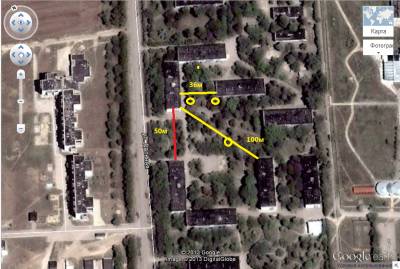

shwonder, По антенне. На рисунке отметил приблизительные расстояния, кругами - деревья выше чем строения. Дома из железобетонных блоков, 3-х этажные. Как вы нарисовали - протянуть скорее всего невозможно, дом на который предлагаете протянуть антенну в аварийном состоянии, туда интернетчиков и кабельщиков пускают только по бумажке из ЖЭК, что скажут мне - не трудно догадаться.
По записи. Когда 19 вольт было - модуляция чище и громче. Плотность хорошая, похожий результат получаеться с диодным ограничителем, и фильтром 4 кгц за ним. Жаль не имею даже простенького сдр-приемника, мог бы написать много вариантов. Микрофонников разных уже 5 штук насобиралось.
По нч искажения сильные, раньше было лучше, их нужно компрессовать, хрип очень хорошо слышно.
|
| |
| |
| shwonder | Дата: Среда, 2014-Янв-08, 01:34 | Сообщение # 611 |
|
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Так куда можно попасть - туда и тянуть .
36м -маловато , но тогда можно на другой дом , тот который рядом.
Только желательно , чтоб хоть чуть выше крыш было , хоть на 1м , поэтому я и рисовал на стойках.
По микрофонниках 6 после ограничения обязательно должен быть ФНЧ, иначе будет искаженный звук.
Вообще я мыслю так :
- к этому модулятору добавить твой микрофонник с фильтрами, или взять тот который ты рисовыал ранее на 2050, только добавить ему эмитерный повторитель, ну дополнить вариантом на 3876.
Печатку переделать .
Печатка должна содержать на одной стороне: мост, 3876, 5200 2шт, 14нк50.
Я ранее рисовал примерно компоновку.
У меня на печатки нет возможности рисовать , постоянно отвлекают .
|
| |
| |
| DJ-STX | Дата: Среда, 2014-Янв-08, 02:01 | Сообщение # 612 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| 2050 + эмиттерный повторитель + микрофонник и хочу на днях повторить. только расположение элементов будет чуть другое, либо силовые провода будут все равно на плате, пусть и короткие.
Вообще считаю что диодный мост (только его) можно не рисовать на плате, уж очень неудобная разводка получаеться, либо не ставить его на радиатор (если мост с запасом, он и не нагрееться сильно). С бп на одной плате нужно все тщательно обдумывать - наводки.

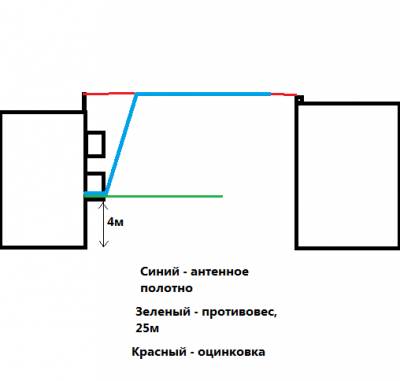

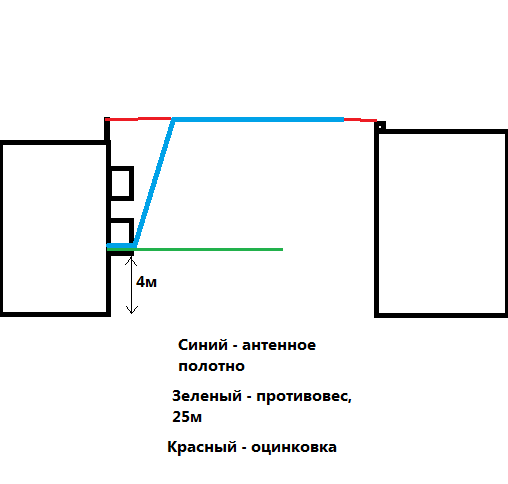

Есть идея повешать веревку вот так, но не знаю хватит ли места. 36 метров это приблизительно. Днем померяю рулеткой.
Сообщение отредактировал DJ-STX - Среда, 2014-Янв-08, 02:02 |
| |
| |
| shwonder | Дата: Среда, 2014-Янв-08, 02:16 | Сообщение # 613 |
|
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Вот этот подвес я и предлагаю , только надо найти куда зацепить противоположный конец.
Мост должен быть на радиаторе , количество тепла которое на нем выделится , не зависит от запаса.
Там 4 диода . на каждом падать будет мин. 0.6в , при токе 1а это 1.25вт - а это очень не мало.
Наводок можно не бояться.
Ну я предложил , а потом надо будет добавить еще синтез на плату .
Чем меньше плат и соединений тем меньше поводов для хомутов.
|
| |
| |
| DJ-STX | Дата: Среда, 2014-Янв-08, 02:28 | Сообщение # 614 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Если что, там стоит высокая мачта (относительно высокая, метра 3, + чердак 1-1,5 метра). На нее можно оцинковкой и прикрутиться. Орешковыми изоляторами 3-4 штуками разбить антенное полотно от оцинковки. Если несколько метров полотна будет на 1-1,5м над крышей, сильно скажеться на параметрах антенны?
ПП займусь.
|
| |
| |
| Феникс | Дата: Среда, 2014-Янв-08, 02:58 | Сообщение # 615 |
 заглянувший
Группа: Проверенные
Сообщений: 32
Статус: Offline
| Ещё вопрос: ткните ссылкой в схему приёмника без КФ (нет в наличии приборов для его настройки).
Спасибо.
|
| |
| |
|
