Транзисторный АМ-передатчик конструкции Пряника
| |
| zaratuychenko | Дата: Среда, 2015-Дек-09, 23:14 | Сообщение # 451 |
 практикующий
Группа: Проверенные
Сообщений: 105
Статус: Offline
| А ее где хоть то купить эту микросхему SSM2165?На известных мне сайтах в украине нет в каталогах.Посмотрел тутиhttp://ru.aliexpress.com/item/SSM2165/32271157385.html а она еще и дорогая оказалась.
|
| |
| |
| jazzman | Дата: Четверг, 2015-Дек-10, 00:07 | Сообщение # 452 |
 заглянувший
Группа: Пользователи
Сообщений: 22
Статус: Offline
| я склонен считать что микрофонник - очень важная деталя, и по важности ну никак не уступает выходному каскаду и другим блокам. Потому взял бы микру и себе. Если желание будет - скооперируемся.
Немного не по теме:
рейтинг низковат у продавца и доставка не бесплатна, нужно еще искать. И платку заранее спаять, чтоб микру после получения сразу проверить, до завершения сделки. Брак бывает.
|
| |
| |
| elektronaleks | Дата: Пятница, 2015-Дек-18, 20:40 | Сообщение # 453 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
| Решил поднять мошность на своем передатчике , у меня было питание шима 65 вольт решил сделать 80 вольт включаю передатчик и слышу возбуждаеться кольцо шима кальцо стало разговаривать снял кольцо окунул в лак высушил поставил обратно издает звук но еле слышно , включаю передатчик опять возбуд прислушался звук идет от шпт . ШПТ состоит из 8 трубо от мониторов склеены в 2ряда по 4 штуки первичка 1виток вторичка 3. Есле сделать уселение по микрофону меньше возбуд пропадает но тогда теряется и громкость по модуляции. Все меры по блокеровке вч сделаны стоит 1000пиков на микрофоне миррофонник экранирован везде стоят феритовые кольца возбут идет именно по звуку ,замотал кольцо ШИМА и ШТП полотенцем акустическая связь уменьшилась можно добавлять уселение по микрофону но этоже не выход шпт будет греться что будет когда я дам на шим вольт сто, шпт совсем запоет . Все провода в ШПТ максимально коротки и плотно сидят в феритовых трубках откуба береться звук не понятно а главное как с этим бороться ,тоже окунуть ШПТ в лак или есть другие варианты.
|
| |
| |
| shwonder | Дата: Пятница, 2015-Дек-18, 22:04 | Сообщение # 454 |
 просветленный
Группа: Модераторы
Сообщений: 3166
Статус: Offline
| Та , у меня тоже говорящие кольца. Но тихонько говорят , и не мешает. ШПТ - тоже разговаривает , человеческим голосом, но очень тихонько.
У меня частично собран корпус , основание , передняя и задняя панель, я дкмаю этот факт и препятствует возбуду.
А когда-то у меня был в качестве модулятора усилитель Паладиум1200 , 1.2квт на выходе , модуляционный транс на железе ОСМ-0.63, так он у меня был замотан в полотенце . потом вынес его на балкон, пришлось убрать , потому как разговаривал на весь поселок.
Кроме как спрятать в корпус , ночего на ум не приходит.
|
| |
| |
| elektronaleks | Дата: Пятница, 2015-Дек-18, 22:16 | Сообщение # 455 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
| Недавно был на приемке металолома попался мне приличный корпус от какогото блока питания как раз нужного размера под мой передатчик но есть одно но у него по бокам прорези для вентеляции прийдеться их закрывать а то звук пролезет в микрофон.
|
| |
| |
| канделябр | Дата: Суббота, 2015-Дек-19, 12:20 | Сообщение # 456 |
 опытный
Группа: Модераторы
Сообщений: 691
Статус: Offline
| Цитата elektronaleks (  ) Есле сделать уселение по микрофону меньше возбуд пропадает но тогда теряется и громкость по модуляции |
| |
| |
| elektronaleks | Дата: Суббота, 2015-Дек-19, 13:06 | Сообщение # 457 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
| Микрофон таблетка поралельно ей стоит 1000 пф попробую поставить 2000 пф и резистор 1.5 кОм посмотрим что получиться.
|
| |
| |
| канделябр | Дата: Суббота, 2015-Дек-19, 13:23 | Сообщение # 458 |
|
опытный
Группа: Модераторы
Сообщений: 691
Статус: Offline
| Цитата elektronaleks ( ) резистор 1.5 кОм посмотрим что получиться. |
| |
| |
| shwonder | Дата: Вторник, 2015-Дек-22, 00:27 | Сообщение # 459 |
|
просветленный
Группа: Модераторы
Сообщений: 3166
Статус: Offline
| Задают вопросы в личке :
-Как правильно сделать коммутацию прием передача?
отвечаю для всех интересующихся , в личке на общие вопросы отвечать не буду.
ответ на вопрос для всех :
Режим передача включается подачей напряжения +12в на передатчик . При этом происходят такие процессы :
- антенное реле переключает антенну от приемника к передатчику
- подается на базу транзистора (чарез делитель из резисторов 2к) в синтезаторе , который переводит синтезатор в режим генерации несущей
- подается на стабилизатор 7808 , который питает делитель частоты (если он есть) и драйверы полевиков
- подается +12 для питания шим контроллера , и драйвера ИР2110 , что приводит к подаче силового питания на УМ.
Все происходит одновременно без никаких задержек и т.п.
|
| |
| |
| elektronaleks | Дата: Понедельник, 2015-Дек-28, 13:34 | Сообщение # 460 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
| Приветствую всех учасников форума , поздравляю всех с наступаюшими праздниками! Поднял напряжение своего пеоедатчика теперь на шим приходит 100вольт мошность подрасла теперь при несушем 150 вт при модуляции 600 вт есть не большая акустическая связь но это лечиться помешением передатчика в корпус. Появилось желание сделать передатчик с выходной мошностью под 2кВт, все комплектуешие есть нет только IXDD драйверов порылся в интернете самый дешовый в Элитане 300р дороговато выходит подумал и решил а что если сделать передатчик Бета без модулятора и этим предатчиком раскачивать 10 транзисторов STW12NK90Z. Всеравно с ixdd614 на частоте 3мГц идет не меандр а синус так зачем переплачивать.shwonder, если я верно мыслю посчитайте пожалуста какую стоковую емкасть ставить для 10 транзисторов напряжение 45 вольт , мошность в режиме несушего 500 вт , штп попробую сделать на сердечниках от старых твс с телевизоров.
|
| |
| |
| elektronaleks | Дата: Понедельник, 2015-Дек-28, 13:43 | Сообщение # 461 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
|  Добавлено (2015-Дек-28, 12:43)
---------------------------------------------

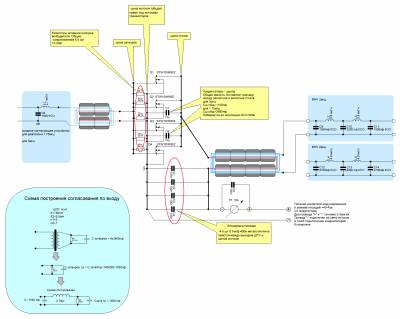

Делать буду вот по этой схеме только в место 4 поставлю 10 транзисторов и входное соглосуюшие устройство надо сделать на 3 мГц я так понял там для пионерки нарисовано.
|
| |
| |
| dfghjklrty | Дата: Вторник, 2015-Дек-29, 08:54 | Сообщение # 462 |
|
практикующий
Группа: Проверенные
Сообщений: 122
Статус: Offline
| 10 шт нельзя сразу ставить, нужно делать отдельными модулями по 3 или 4 транзистора, а потом модули соединять Вместе. Если сделать сразу 10, то транзисторы сами себя будут жеч, реактивное напряжение будит привышать допустимое.
|
| |
| |
| shwonder | Дата: Вторник, 2015-Дек-29, 18:35 | Сообщение # 463 |
|
просветленный
Группа: Модераторы
Сообщений: 3166
Статус: Offline
| я согласен .
Я так делал на 4х транзисторах.
Сейчас отказался от такого варианта , лучше секциями по 2 транзистора + драйвер, и двухтактный. Там получается что согласующее довольно узкополосное .
Такие мощные не делал, небыло такой цели.
|
| |
| |
| elektronaleks | Дата: Среда, 2015-Дек-30, 12:22 | Сообщение # 464 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
| А как сделать двух тактный и чтоб небыло сквозного тока . нужно делать задержку между тактами и как это отразиться на модуляции не станет ли она тише . Если делать отдельными модулями как правильно их соединить как правильно подсоеденять питание и подовать модуляцию. Почему я решил сделать передатчик с мошностью под 2 кВт комне часто приходят знакомые радио любители которые работают на тройке кагда я им показал свой передатчик у них глаза загорелись говорят сделай и нам такой посчитали все детали и выеснели что разница между 500вт и 2кВт совсем не значительная всеволишь 1500р,все в один голос ответели сделай нам 2кВт та оно и правда синтезатор и модулятор один и тотже что для маленькой что для мошности по больше и еше не маловажный момент этот передатчик не создает помех у меня телевизор и компютер вабше на передатчик не реагируют такчто я думаю до 2кВт делать можно. shwonder, подскажите пожайлуста какой на ваш взгляд оптимальный вариант конструкцыи такой мошности если можно то дайте схему а я попытаюсь повторить. Почти доделал радиатор тяжелый получаеться зато тепло будет хорошо отводить.
|
| |
| |
| shwonder | Дата: Среда, 2015-Дек-30, 15:34 | Сообщение # 465 |
|
просветленный
Группа: Модераторы
Сообщений: 3166
Статус: Offline
| Та это получается почти 1:1 вот этот вариант :
http://www.classeradio.com/24_fet.htm
только надо не 24 транзистора , а 12 .
я пока не могу комментировать , поскольку не делал таких мощностей. Тут нужен немного другой подход .
И совсем другие детали ВКС.
|
| |
| |
|
