Транзисторный АМ-передатчик конструкции Пряника
| |
| канделябр | Дата: Четверг, 2015-Дек-03, 12:22 | Сообщение # 436 |
 опытный
Группа: Модераторы
Сообщений: 691
Статус: Offline
| Та в Ростове и Таганроге меня хорошо слышат, некоторые не верят что передатчик транзисторный.
|
| |
| |
| shwonder | Дата: Четверг, 2015-Дек-03, 19:16 | Сообщение # 437 |
 просветленный
Группа: Модераторы
Сообщений: 3166
Статус: Offline
| Участок 3.05-3.1мгц неудачный , там много народу тусуется , лучше 3.0-3.05мгц , там попросторнее . Добавлено (2015-Дек-03, 18:16)
---------------------------------------------
Так говори правду до конца : транзисторный передатчик и ртутная антенна .
|
| |
| |
| канделябр | Дата: Четверг, 2015-Дек-03, 19:16 | Сообщение # 438 |
|
опытный
Группа: Модераторы
Сообщений: 691
Статус: Offline
| Можно и там, буду сканировать  от 3.0 до 3.1мгц
|
| |
| |
| elektronaleks | Дата: Четверг, 2015-Дек-03, 22:14 | Сообщение # 439 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
| канделябр, я извеняюсь связи пока не получиться сломался мой Р250 провел одну связь и вдруг тишина в премнике буду завтра разбираться как сделаю сразу напишу .
|
| |
| |
| shwonder | Дата: Воскресенье, 2015-Дек-06, 21:45 | Сообщение # 440 |
|
просветленный
Группа: Модераторы
Сообщений: 3166
Статус: Offline
| уже забылось , был еще Кактус,
работал с ним давно , есть запись , частота 1769 кгц:
https://yadi.sk/d/HhuQIBMq8AivM
Сообщение отредактировал shwonder - Воскресенье, 2015-Дек-06, 21:47 |
| |
| |
| elektronaleks | Дата: Понедельник, 2015-Дек-07, 22:16 | Сообщение # 441 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
| Наконецто сделал свой приемник .В передатчике уменьшил переходные емкости добавил уселение по микрофону сегодня работал весь вечер на мой взгляд чуть чуть добавилось высоких.
|
| |
| |
| shwonder | Дата: Понедельник, 2015-Дек-07, 22:40 | Сообщение # 442 |
|
просветленный
Группа: Модераторы
Сообщений: 3166
Статус: Offline
| Та слышал , и записал немного .
НДСДР можно скачать тут :
https://yadi.sk/d/IIe62OeNm4Ucw
кому лень ставить программу могут посмотреть Кино тут :
https://yadi.sk/i/9OmWk4z5m4UhD
кино нужно скачать , потом смотреть , а то с сайта - глючит и некрасиво.
Я бы сказал , что усиления по микрофону надо добавить.
Почти все отмечают "красивая модуляция".
Сообщение отредактировал shwonder - Понедельник, 2015-Дек-07, 22:41 |
| |
| |
| elektronaleks | Дата: Среда, 2015-Дек-09, 17:52 | Сообщение # 443 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline

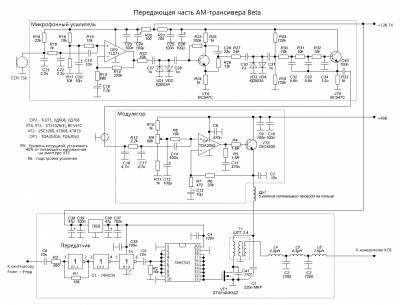

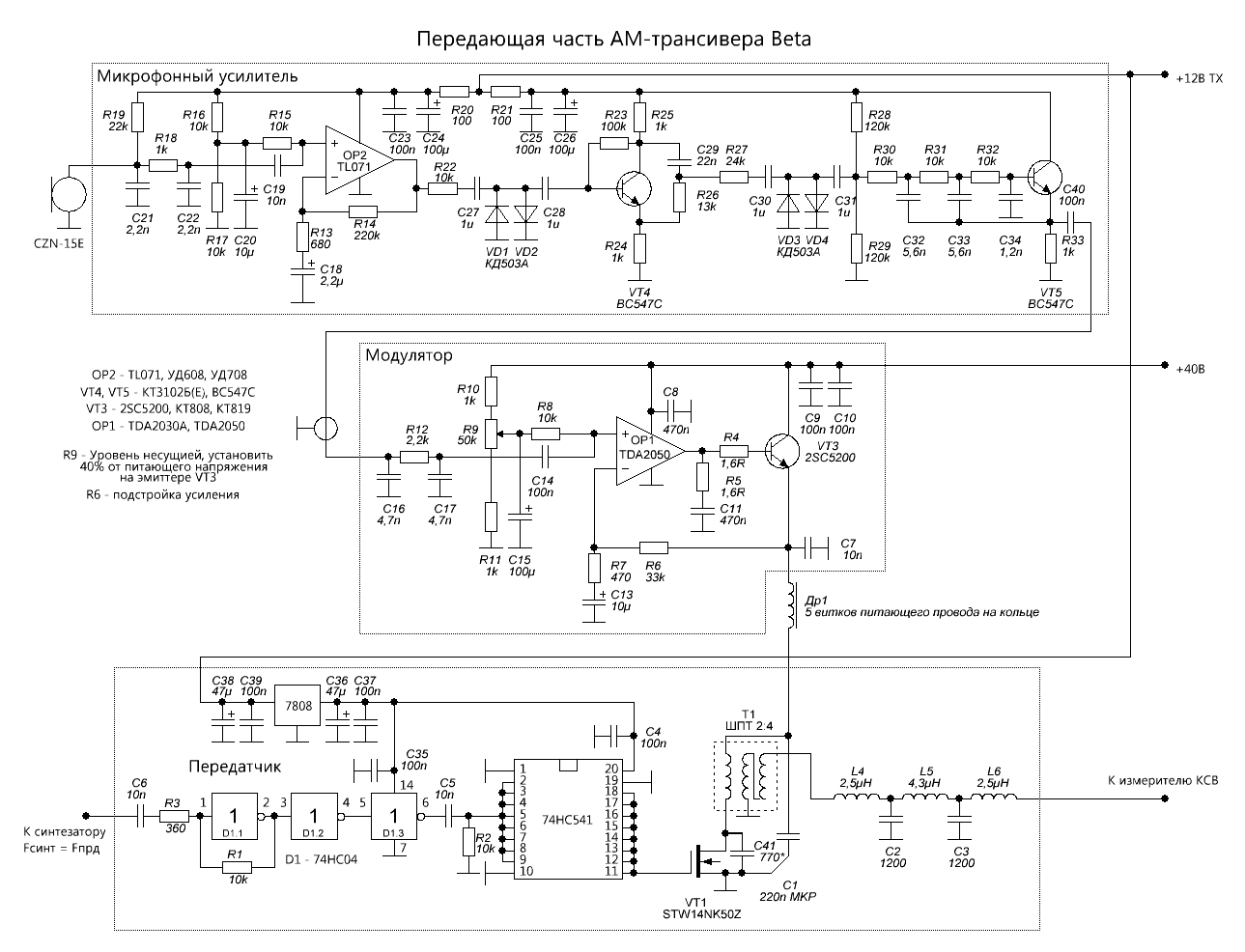

| $IMAGE1$Микрофонник у меня по этой схеме .shwonder, подскажите пожалуста как правильно добовлять усиление по микрофону. После конденсатора С40 уменя стоит еше TL071 потом переменный резистор и на вход ТРА. Переменным резистором я регулирую громкость модуляции довожу ее до начала огранечений сверху, огранечение снизу у меня теперь всегда вы правы их не стоит бояться искожений не кто не замечает. Есть еще резистор R14 в цепи обратной связи он у меня сейчас 120к до этого был 80к может поставить 180к , ставил 220к при громком ааааа искажалась модуляция были какието хлопки в динамиках ну я и остановился на 120к.
|
| |
| |
| elektronaleks | Дата: Среда, 2015-Дек-09, 17:52 | Сообщение # 444 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
|
|
| |
| |
| shwonder | Дата: Среда, 2015-Дек-09, 18:14 | Сообщение # 445 |
|
просветленный
Группа: Модераторы
Сообщений: 3166
Статус: Offline
| Хлопки могли быть из-за большого усиления на низких частотах, при уменьшении переходных емкостей можно пробовать увеличить номинал резистора до 220к , а там будет видно. Ври модуляции не слышно работы ограничителя , это значит , что не хватает усиления именно в первом каскаде , для ограничения переменное напряжение должно быть больше 0.6в , все что больше - ограничится.
Потом будет видно на скольку усиливать дальше.
И сообщите какие параметры резисторов и емкостей на дополнительном 071м ?
На ограничение снизу не смотрите , можно сделать и ограничение сверху 20-30% , это тоже не даст заметных искажений.
А вообще я бы рекомендовал микрофонник с компрессором , тут на форуме есть на 2165 .
Схема из 25го поста :
http://radiorubka.at.ua/forum/12-145-2
|
| |
| |
| elektronaleks | Дата: Среда, 2015-Дек-09, 18:56 | Сообщение # 446 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
|  Вот так я подключил TL071 ,попробую в микрофоннике поставить резистор 220к посмотрим что получиться. В последнем посте есть печатка для 2165 по ней можно делать она правильная.
|
| |
| |
| shwonder | Дата: Среда, 2015-Дек-09, 19:56 | Сообщение # 447 |
|
просветленный
Группа: Модераторы
Сообщений: 3166
Статус: Offline
| так нельзя , вот так :
 Добавлено (2015-Дек-09, 18:56)
---------------------------------------------
На С40 должно быть порядка 0.5в амплитудного звука . Этот операционник усилит в 10 раз , подстроечным резистором уточнить уровень модуляции , до ограничения 20-30% на выходе передатчика.
|
| |
| |
| elektronaleks | Дата: Среда, 2015-Дек-09, 19:58 | Сообщение # 448 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
| Понял исправлю а что на счет печатки, что то не открываеться сылка чтоб скачать в формате лау.
|
| |
| |
| shwonder | Дата: Среда, 2015-Дек-09, 20:32 | Сообщение # 449 |
|
просветленный
Группа: Модераторы
Сообщений: 3166
Статус: Offline
| проверил , все нормально
https://yadi.sk/d/nImjFGXtjnqeq
попробую прикрепить сюда
|
| |
| |
| elektronaleks | Дата: Среда, 2015-Дек-09, 22:22 | Сообщение # 450 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
| Скачал печатку буду потехоньку делать.
|
| |
| |
|
