Усилитель для Си-Би
| |
35687 | Дата: Суббота, 2013-Янв-19, 04:23 | Сообщение # 91 |
ищущий
Группа: Проверенные
Сообщений: 90
Статус: Offline
| интересно как заработает ум на ирф 510 . но с дорогими и редкими деталяи нет смысла связываться . на желтых тоже хорошие ум получаются но их стоимость не позволяет их использовать. а сейчас рабочие сиби ум 30$ не вопрос че на сборку время тратить. но если себестоимость будет низкая можно и собрать. а схемы УМ все простые это не трансивер. получатся дешевые простые и надежные и таксо с удовольствием их купят. главное чтоб хвалили и работали безотказно. в воронеже с чего попало собирают и не плохо работают
|
|
| |
Alex | Дата: Суббота, 2013-Янв-19, 11:31 | Сообщение # 92 |
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Цитата (ozzy1) .На выходе было что-то около 100.510 дубовые транзы ,они с натягом работают на этих частотах.НЕ зря итальяшки ставят нормальные дорогие транзисторы с граничной частотой 150 Мгц,что для полевика круто. Вся беда ИРФ в больших ёмкостях, эти транзы вобще для питателей. Так что если что строить на эти частоты на мосфетах, то выбирать нужно что то с маленькими ёмкостями, но боюсь что это что то уже таким дешевым не будет.
|
|
| |
ozzy1 | Дата: Суббота, 2013-Янв-19, 13:23 | Сообщение # 93 |
любопытный
Группа: Проверенные
Сообщений: 44
Статус: Offline
| Да насчет емкости есть такая беда , они полевеки даже в нч инверторах требуют особых драйверов.
Сообщение отредактировал ozzy1 - Суббота, 2013-Янв-19, 13:24 |
|
| |
Alex | Дата: Суббота, 2013-Янв-19, 17:09 | Сообщение # 94 |
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| В инверторах другие требования, если нужен крутой фронт, большая ёмкость- зло.
|
|
| |
Светофор | Дата: Суббота, 2013-Янв-19, 17:14 | Сообщение # 95 |
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Вообщем подал я питание на усилитель 13.8В. Заменив перед этим постоянный резистор 10кОм на многооборотный 20кОм.С постоянным ток покоя был 7мА
Увеличивая ток покоя дошел до 195мА и померял напряжение на затворах-4.1В. Дальше открывать нужно но напряжение на затворе увеличивать уже нежелательно. Вывод сделал следующий:нужно увеличивать питающее напряжение хоть до 20вольт(благо это в БП предусмотрено) и заново аккуратненько настраивать. Нужно открыть где-то до 1А при напряжении максимум 4.2В на затворах.Кстати,в КВ-усилителе для Дружбы цифры примерно такие и есть при питающем 20вольт. Так-что 35687 думаю для авто из-за питания усилок не пойдет.Хотя если есть мешок ирфок,может и найдутся экземпляры с подходящими характеристиками.Расброс параметров у них великоват.Ширпотреб одним словом. Буду дальше мучать...
|
|
| |
35687 | Дата: Среда, 2013-Янв-23, 15:28 | Сообщение # 96 |
ищущий
Группа: Проверенные
Сообщений: 90
Статус: Offline
| зравствуй светофор спасибо за отчет вот так и верь конструкторам УМ на 510х неужели им такие попались полевики что от 13вольт работают выход брать на природу 2а аккумулятора или переделать жигули на 24вольта тогда можно в нее и р-123м поставить заманчиво. пробуй дальше интересно какую мощность он отдаст? и какая входная минимальная и максимальная мощность. почему на затворе максимум4.1в а если больше что будет? у меня было больше. Добавлено (2013-Янв-23, 1:28 PM) --------------------------------------------- здравствуте алекс и светофор сегодня мне отдали аккумулятор теперь я с машиной.а главное есть 24в питание для УМ Ураа!!! буду дальше пробовать.
|
|
| |
Светофор | Дата: Суббота, 2013-Янв-26, 01:40 | Сообщение # 97 |
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| К эквиваленту припаял индикатор выхода,завтра поеду настраивать и тестить усилок...
|
|
| |
Светофор | Дата: Воскресенье, 2013-Янв-27, 21:16 | Сообщение # 98 |
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Вообщем первым завыделывался БП,но об этом долго писать... После устранение проблем в БП принялся за настройку. Начал подавать напряжение 13.8В,ток покоя выставил 1А,при передаче подымается лишь до 1.35А. При этом работа на эквивалент с подключенным индикатором выхода показала уровень меньший чем на голой сибишке... Манипуляции с выходным контуром результата не дали. Подал 21В,ток покоя 1А(если выставлял больше-моментально возбуд).При передаче 1.5А.Индикатор по прежнему показывает меньше чем голая сибишка. Так-что 35687,я тоже не заставил работать эту железяку.С ИРФами больше дела не имею Промудохался 2дня и безтолкую.Расстроился малеха.

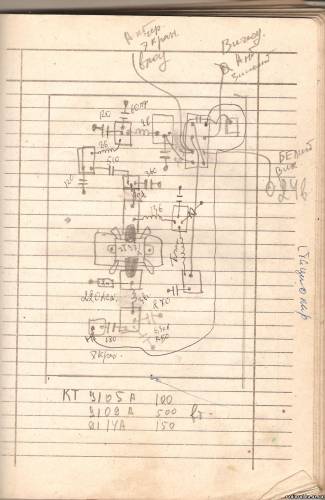

Товарищ в утешение прислал схему усилка которую ему когда-то делали,срисовывал он его прямо с платы. Может есть у кого-то первоисточник,ато не совсем разборчиво все отображено.
Вообщем,продолжаем т..хаться
Еще варианты:
|
|
| |
Светофор | Дата: Понедельник, 2013-Янв-28, 00:20 | Сообщение # 99 |
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Кто что думает по поводу этой схемы? Как здесь выполнено согласование по входу что-то не доганяю и какая роль диодов которые обвел?
|
|
| |
Alex | Дата: Понедельник, 2013-Янв-28, 01:01 | Сообщение # 100 |
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Своего рода "затычка" с выхода на вход при передаче. Согласование- 430 пик, индуктивность, ёмкость перехода. Работать должна, транзисторы конечно не дешёвые.
|
|
| |
Светофор | Дата: Понедельник, 2013-Янв-28, 01:15 | Сообщение # 101 |
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Понятно.Буду пробовать. Посмотрю что из "золотых" есть в продаже. Ну и 430пФ поискать надо. Посмотрел только-что на одном из сайтов барыг,их точка есть у нас на радиорынке. В наличии есть только кт958,стоит 50грн.!!!!!
|
|
| |
Alex | Дата: Понедельник, 2013-Янв-28, 01:27 | Сообщение # 102 |
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Да, сильно не разгонишся, при такой цене нужно быть очень аккуратным . А почему на лампе не хочешь?
|
|
| |
Светофор | Дата: Понедельник, 2013-Янв-28, 01:58 | Сообщение # 103 |
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Да можно и на лампе подумать. На Г-807 можно?Панельки есть,лампы и БП Ну и 45-ки есть вроде с панельками.
|
|
| |
Alex | Дата: Понедельник, 2013-Янв-28, 03:04 | Сообщение # 104 |
мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| На эти частоты ГУ50, ГУ29, ГУ19 итд, лучше вписываются. Из подобного что есть?
|
|
| |
ozzy1 | Дата: Понедельник, 2013-Янв-28, 03:11 | Сообщение # 105 |
любопытный
Группа: Проверенные
Сообщений: 44
Статус: Offline
| Цитата (Светофор) В наличии есть только кт958,стоит 50грн.!!!!! Это далеко не предел,можно сказать халява.Его цена вообщето 300грн . Другие типа кт930.31 я думаю тоже не дешевле .За 50 грн нуно брать смело если транзистор не барыжный.ссылка
Сообщение отредактировал ozzy1 - Понедельник, 2013-Янв-28, 03:13 |
|
| |
|
