Линейный УМ для SSB трансивера
| |
| olegby3838 | Дата: Четверг, 2025-Июл-10, 23:46 | Сообщение # 46 |
 продвинутый
Группа: Пользователи
Сообщений: 252
Статус: Offline
| Чем больше рассмотрено вариантов схемотехники РА, тем лучше будет их понимание, а значит выбор.
Какой мне подходит и какой я потяну...
Да и просто, что к чему.

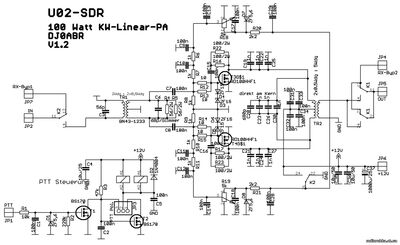

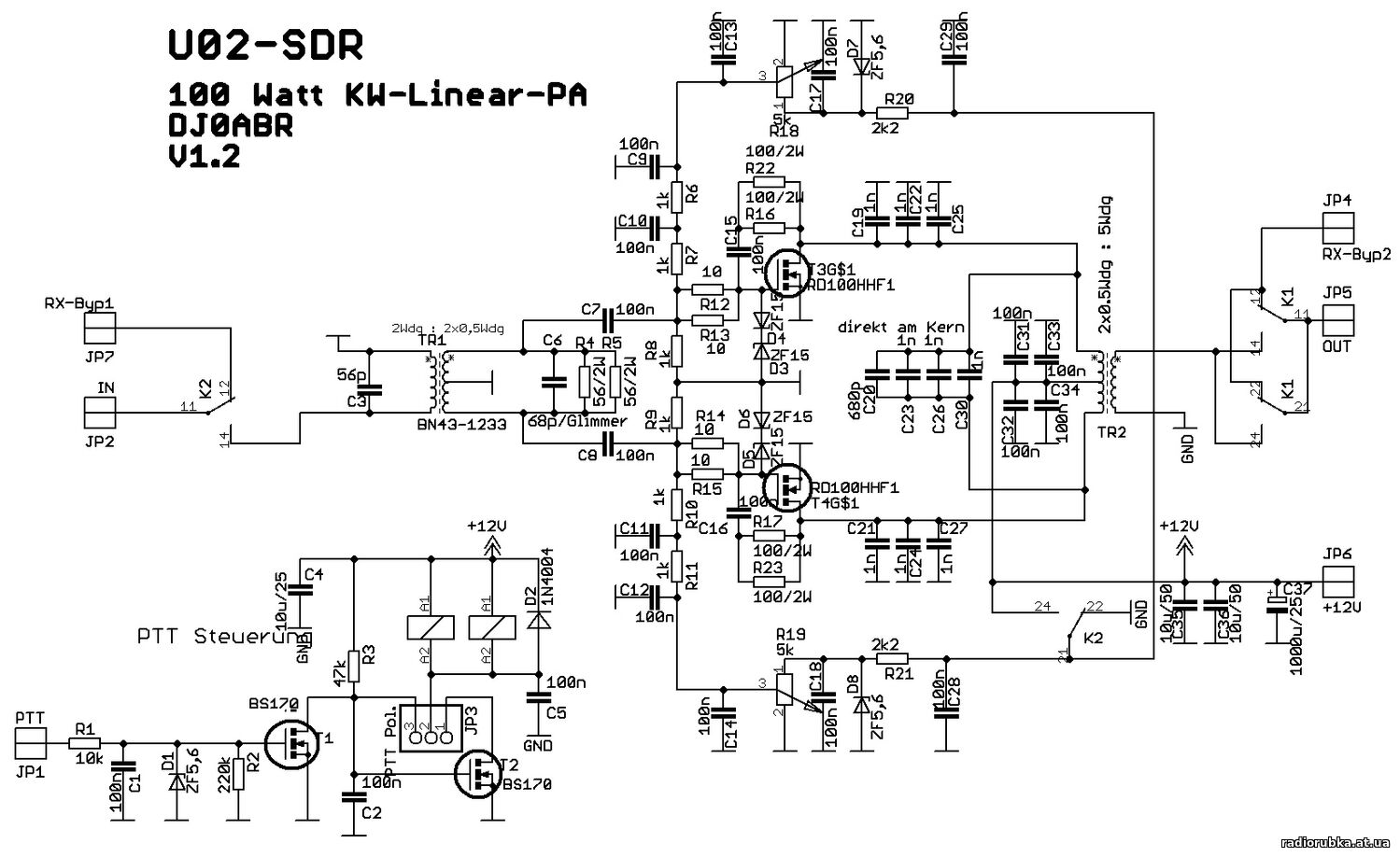

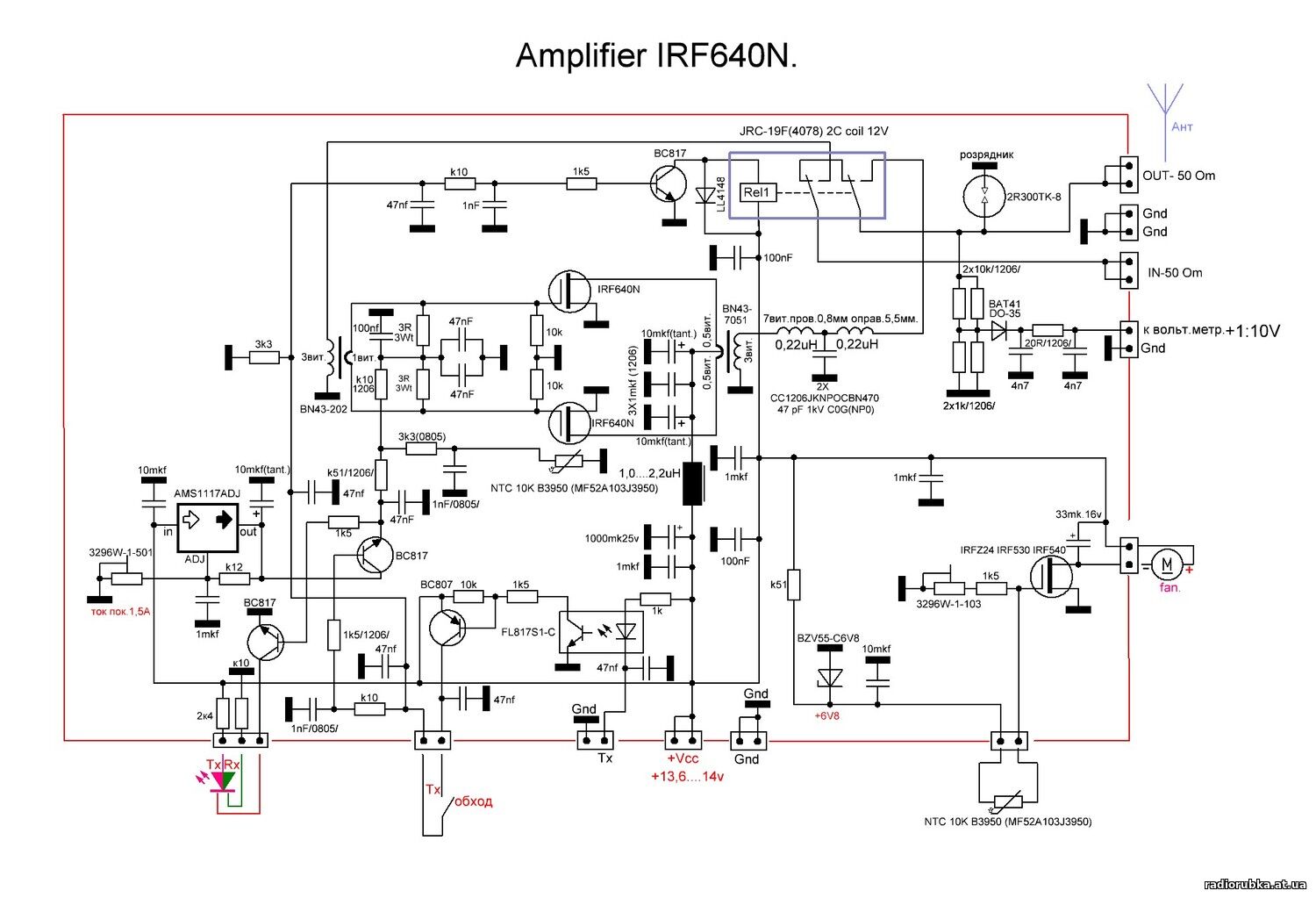

Вот бургер сочинил:
1. На ПТ (в отличии от биполяров) не делают стабилизации тока покоя от температуры.
Почему - я написал выше.
2. ОС для выравнивания усиления по частоте делают либо со стока в затвор через RC цепочку,
или через доп. транс, что на мой взгляд более правильно.
3. В токовых по ВЧ местах, ставят по нескольку емкостей параллельно.
Это для уменьшения значения их паразитных индуктивностей. При 2х емкостях в 2 раза при 3х в 3.
Сообщение отредактировал olegby3838 - Четверг, 2025-Июл-10, 23:59 |
| |
| |
| valerzar1961 | Дата: Пятница, 2025-Июл-11, 08:56 | Сообщение # 47 |
 знающий
Группа: Пользователи
Сообщений: 199
Статус: Online
| Цитата olegby3838 (  ) Вот бургер сочинил |
| |
| |
| olegby3838 | Дата: Понедельник, 2025-Июл-14, 09:12 | Сообщение # 48 |
|
продвинутый
Группа: Пользователи
Сообщений: 252
Статус: Offline
| valerzar1961,
Что-то форум затих совсем, похоже высох от жары...
Неплохим вариантом к тому же несложным, является гибридный РА.
Многие относятся к нему негативно, т.к. "ни у кого" нормально не работает.
1. Мощность нормальную не отдает, положенную для примененной лампы.
2. Большой завал на ВЧ диапазонах.
3. Да и транзисторы в катоде (ах) часто выгорают.
Это все потому, что мало кто умеет их правильно выполнить.
В литераторе, ИНЕТе красиво нарисованные схемы известных авторов, а толком не работают...
По порядку:
ПУНКТ 1 (сама идея была подсказана мне в эфире RU3XS больше 30 лет назад )

Во всех этих схемах 1я сетка сидит на земле. Если даже сопротивление транзистора в катоде будет такое же,
как у перемычки из толстого медного провода, то ток лампы не достигнет своего максимально допустимого значения.
При использовании транса в катоде в обычной НЕ ГИБРИДНОЙ схеме с общей заземленной сеткой, положительная входная полуволна
(относительно общего провода) лампу призакрывает, а отрицательная открывает. Т.е МИНУС на катоде относительно сетки позволяет лампе
открываться до максимально нужного тока.
Вот в этом разница!
Сеточный ток при этом не нарушает линейность в отличии от классического включения лампы с общим катодом.
Что сделать, что бы гибрид выходил на нормальную мощность? Подать на 1ю сетку ПЛЮС. На практике 5_15В зависит от типа лампы.
Но не просто потенциал через килоОмный резистор и конденсатор на землю, а напрямую от источника питания или параллельного стаба,
помня о том сетка на пиках будет потреблять небольшой ток.
ПУНКТ 2
Во всех нормальных РА на транзисторах для выравнивания усиления по диапазонам применяют ОС.
RC цепочку с коллектора на базу (или со стока в затвор), а гибридах этого никто не делает.

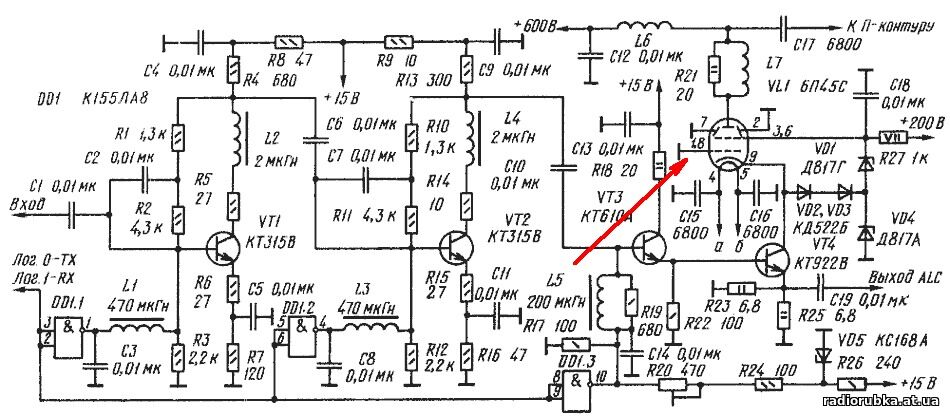

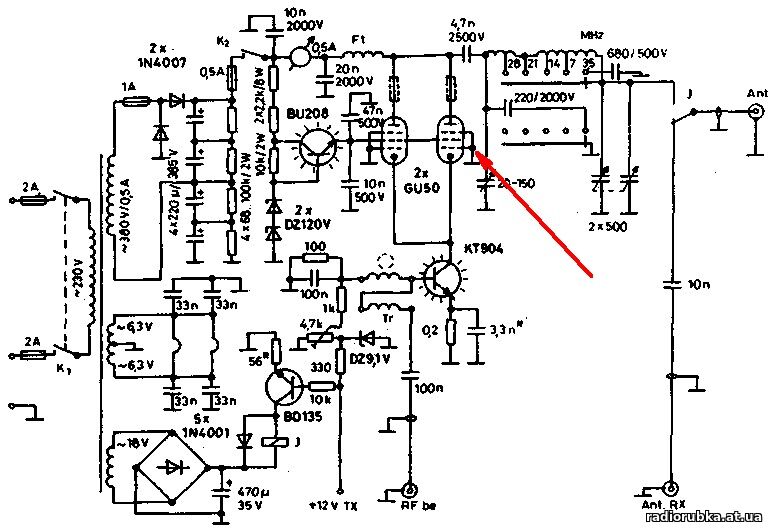

Во второй приведенной мной схеме есть емкость 3,3n в эмиттере КТ904. Хоть как-то...
ПУНКТ 3
Правильный организация смещения лампы и введение ОС в каскад не только обеспечивает линейность, но предотвращает "перекачку" транзистора.
Даже при отсутствии защитной цепи из диодов и стабилитрона.
Много лет назад сделанный мною гибрид с такими установками на 2х ГИ7Б и КТ904, успешно работал без единого отказа, а потом и другого хозяина.
Схему постараюсь найти или нарисую новую. Причем, тип лампы большого значения не имеет.
|
| |
| |
| valerzar1961 | Дата: Понедельник, 2025-Июл-14, 10:13 | Сообщение # 49 |
|
знающий
Группа: Пользователи
Сообщений: 199
Статус: Online
| Цитата olegby3838 ( ) Причем, тип лампы большого значения не имеет |
| |
| |
| olegby3838 | Дата: Понедельник, 2025-Июл-14, 12:16 | Сообщение # 50 |
|
продвинутый
Группа: Пользователи
Сообщений: 252
Статус: Offline
| Добрый!  У меня уже обед в 1й день отпуска!
Тема: Линейный УМ для SSB трансивера
Форум не для двоих человек, наверняка кто-то тоже хочет решить похожую проблему с РА.
Хотелось что бы этот кто-то не наступил на грабли, как многие.

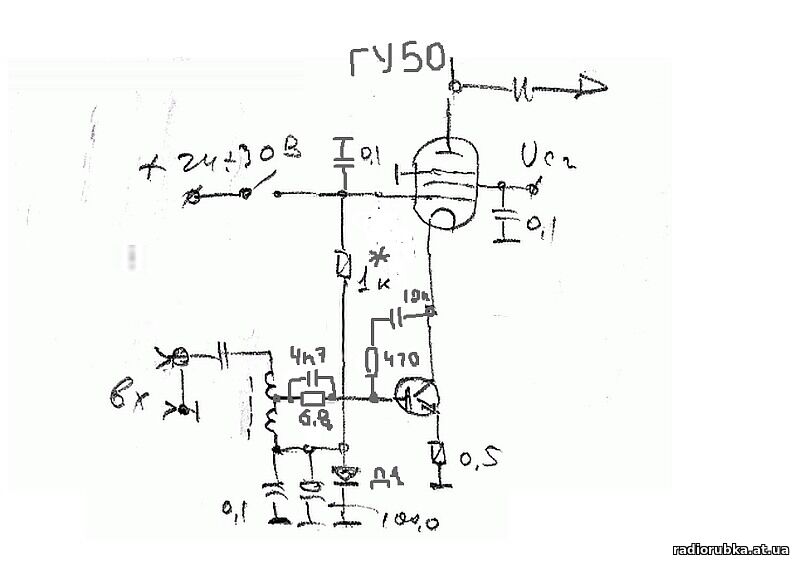

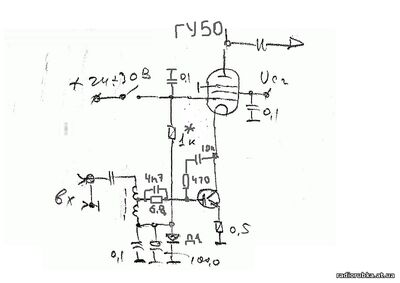

Нашел у себя один из вариантов гибрида на ГУ50. Хотя эту схему можно применить для любой лампы.
Плюс на 1й сетке можно рассчитать по ее характеристикам или практически.
Вместо транзистора поставить R = 10_15 Ом, подать анодное и с регулируемого БП увеличивать напряжение на сетке,
пока анодный ток не дойдет до необходимого. Измерить или посмотреть напряжение.
Все...
На ГИ7Б это напряжение было 12В.
Параллельная и посл. RC цепочки - это частотная коррекция.
Транс на входе может быть 2:1 или 3:1 (по напряжению) зависит от типа и мощности транзистора.
Его можно замотать на кольце или сделать на небольшом бинокле.
Для установки смещения на биполяр (выбор тока покоя лампы), последовательно с диодом может понадобиться
резистор в пределах 10_100 Ом.

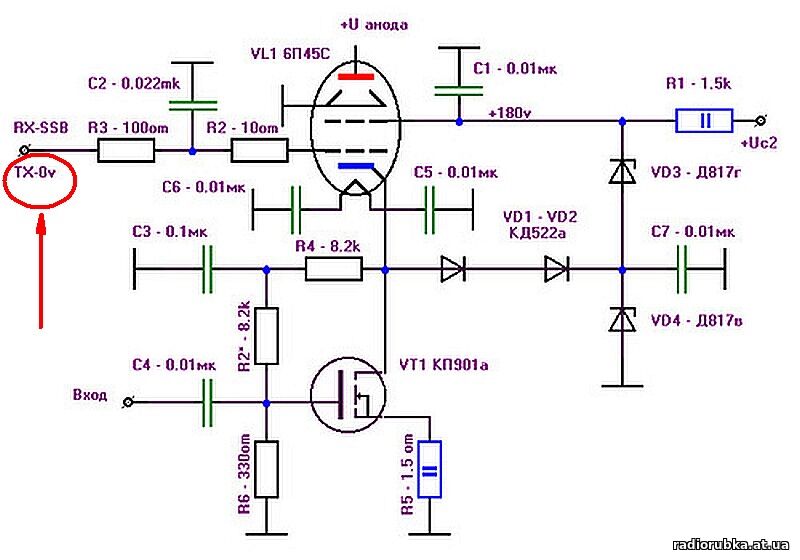

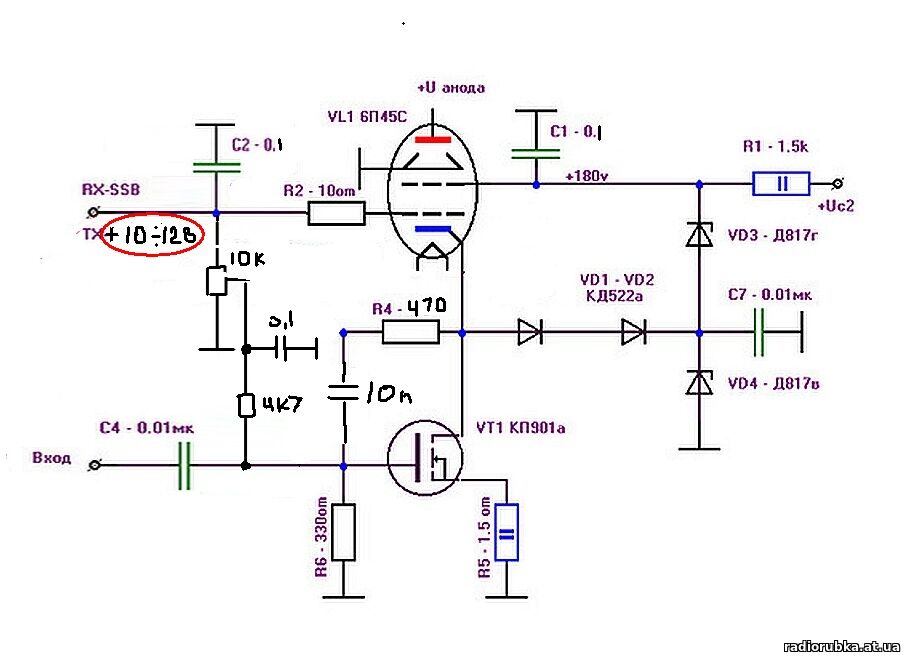

Схема на ПТ может выглядеть так:
Глубину ОС можно регулировать R4. Если у драйвера нет запаса по усилению, его можно увеличивать до нескольких кОм.
R5 можно уменьшить до 0,5 Ома.
Эту схемку на 1_2х 6П45С можно очень просто запитать без анодного транса, прямо от сети через удвоитель.
На 2ю сетку с того же выпрямителя, без удвоения.
На входе поставить транс с хорошей изоляцией, например на МГТФе.
Быть осторожным, с голым языком по усилку не лазить!!!
Сообщение отредактировал olegby3838 - Понедельник, 2025-Июл-14, 12:48 |
| |
| |
| kotrad78 | Дата: Понедельник, 2025-Июл-14, 15:03 | Сообщение # 51 |
 мастер
Группа: Пользователи
Сообщений: 1004
Статус: Online
| Цитата olegby3838 ( ) Схема на ПТ может выглядеть так:
А как работает узел на двух диодах VD1, VD2, подключённых к стоку полевика? Разве ВЧ сигнал не будет шунтироваться на массу конденсатором С7, когда амплитуда сигнала на стоке превысит 1В? (два напряжения падения на диодах) Или это так и задумано, что на катоде не должно быть положительной полуволны ВЧ сигнала более 1В?
|
| |
| |
| valerzar1961 | Дата: Понедельник, 2025-Июл-14, 15:20 | Сообщение # 52 |
|
знающий
Группа: Пользователи
Сообщений: 199
Статус: Online
| Цитата olegby3838 ( ) Быть осторожным, с голым языком по усилку не лазить!!! |
| |
| |
| olegby3838 | Дата: Понедельник, 2025-Июл-14, 18:38 | Сообщение # 53 |
|
продвинутый
Группа: Пользователи
Сообщений: 252
Статус: Offline
| kotrad78,
На С7 +82В, до какого напряжения на стоке VT1 оба диода будут закрыты?
valerzar1961,
Я мужиков не уговариваю и даже никогда не уговаривал, тьфу-тьфу.
Когда-то был неисправимым бабником, опять же был...
|
| |
| |
| valerzar1961 | Дата: Понедельник, 2025-Июл-14, 19:31 | Сообщение # 54 |
|
знающий
Группа: Пользователи
Сообщений: 199
Статус: Online
| Цитата olegby3838 ( ) Я мужиков не уговариваю и даже никогда не уговаривал, тьфу-тьфу
Раньше ели редьку с квасом, и пердели басом, что вспоминать.
|
| |
| |
| kotrad78 | Дата: Вторник, Вчера, 04:19 | Сообщение # 55 |
|
мастер
Группа: Пользователи
Сообщений: 1004
Статус: Online
| Цитата olegby3838 ( ) На С7 +82В, до какого напряжения на стоке VT1 оба диода будут закрыты?
Да, разобрался. Пока со стороны анодов диодов будет меньше 82В, диоды будут закрыты. Тогда другой момент. А что на счёт анодного тока. Например, если УМ будет на ГУ-50 с питанием +1200В. Могут ли возникнуть условия, когда анодный ток потечёт не только через сток-исток полевика, но и через диоды - стабилитрон VD4?
|
| |
| |
| olegby3838 | Дата: Вторник, Вчера, 10:24 | Сообщение # 56 |
|
продвинутый
Группа: Пользователи
Сообщений: 252
Статус: Offline
| Цитата kotrad78 ( ) Да, разобрался
2. При каких условиях, когда транзистор в катоде оборвется? Тогда да...
В линейном усилителе транзистор в катоде не может работать с отсечкой тока, он в А режиме!
valerzar1961,
Знал я одну эксклюзивную пельменную, в ассортимент которой входили пельмени с редькой.
Со сметаной - супер!
Вот запивать квасом это удовольствие не пробовал, лишил себя удовольствия помузицировать.
|
| |
| |
| valerzar1961 | Дата: Вторник, Вчера, 16:14 | Сообщение # 57 |
|
знающий
Группа: Пользователи
Сообщений: 199
Статус: Online
| Сбылась мечта идиота, я получил свой первый позывной, теперь я хулиган в законе. Есть повод, и помузицировать тоже, но на гитарке.
|
| |
| |
|
