Линейный УМ для SSB трансивера
| |
| valerzar1961 | Дата: Суббота, 2025-Июн-28, 19:55 | Сообщение # 16 |
 знающий
Группа: Пользователи
Сообщений: 201
Статус: Offline
| Цитата Пряник (  ) а шо вот в этой теме не нравится ? |
| |
| |
| olegby3838 | Дата: Суббота, 2025-Июн-28, 23:31 | Сообщение # 17 |
 продвинутый
Группа: Пользователи
Сообщений: 262
Статус: Offline
| Цитата Пряник ( ) а шо вот в этой теме не нравится ?

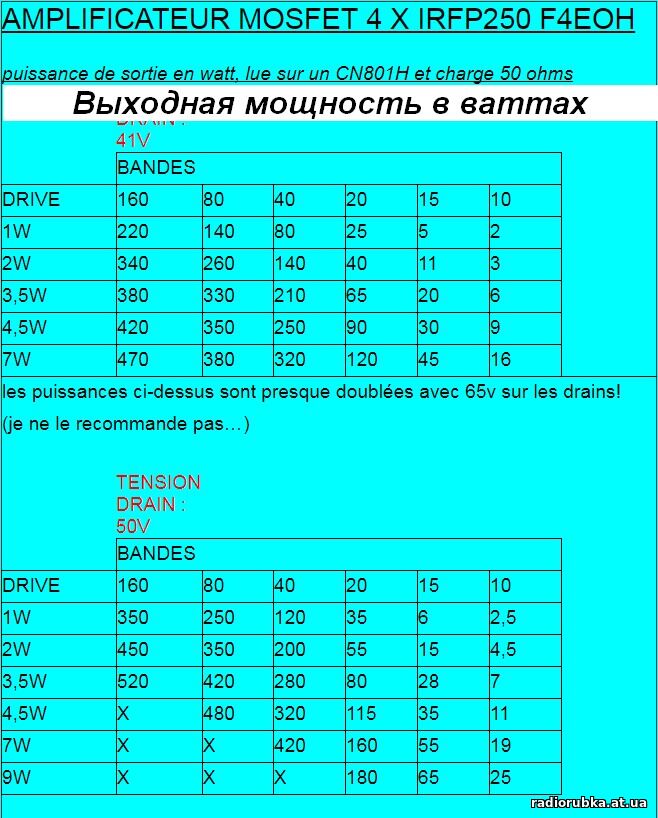

Вот это:
Жалкое подобие левой руки...
Не может в нормальном РА вых. мощность по диапазонам отличаться в 16 раз!
Это раз.
Автору темы нужен ПОЛНЫЙ усь Цитата valerzar1961 ( ) то именно после него, смесителя
Это два.
Сообщение отредактировал olegby3838 - Суббота, 2025-Июн-28, 23:32 |
| |
| |
| Пряник | Дата: Воскресенье, 2025-Июн-29, 10:54 | Сообщение # 18 |
|
знающий
Группа: Проверенные
Сообщений: 248
Статус: Offline
| как вариант просится вот это :
http://www.k5dkz.com/2n5109.html
|
| |
| |
| olegby3838 | Дата: Воскресенье, 2025-Июн-29, 13:19 | Сообщение # 19 |
|
продвинутый
Группа: Пользователи
Сообщений: 262
Статус: Offline
| Пряник,
Супер! Я сам люблю юмор.
valerzar1961,

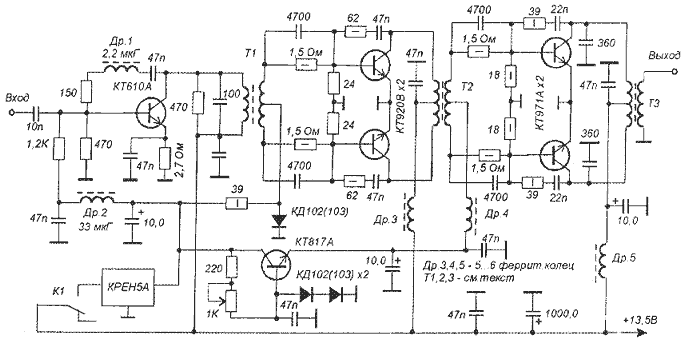

Вот полный, уже классика от Г.Г. Сокол (UA6CL)
-----------------------
Вот еще один, полный, не знаю откуда.
-
|
| |
| |
| valerzar1961 | Дата: Воскресенье, 2025-Июн-29, 14:22 | Сообщение # 20 |
|
знающий
Группа: Пользователи
Сообщений: 201
Статус: Offline
| Цитата olegby3838 ( ) Вот полный, уже классика |
| |
| |
| olegby3838 | Дата: Воскресенье, 2025-Июн-29, 15:49 | Сообщение # 21 |
|
продвинутый
Группа: Пользователи
Сообщений: 262
Статус: Offline
| Валерий, на ты без проблем.
Когда-нибудь строил гараж, баню или собачью будку?
С чего обычно начинают - с материалов. Из чего ж сварганить?. Что можно купить или достать!
Тут то же самое.
Биполяры или ПТ, что есть или на что не жалко потратить деньги.
Круче элементная база, а значит дороже, но зато готовое изделие будет иметь более высокие параметры.
Ты же знаешь, что ставят на выход РА, поэтому сам выбирай. Под ВК буде строиться вся остальная схема.
Дальше не проблема, а уж режимы тем более.

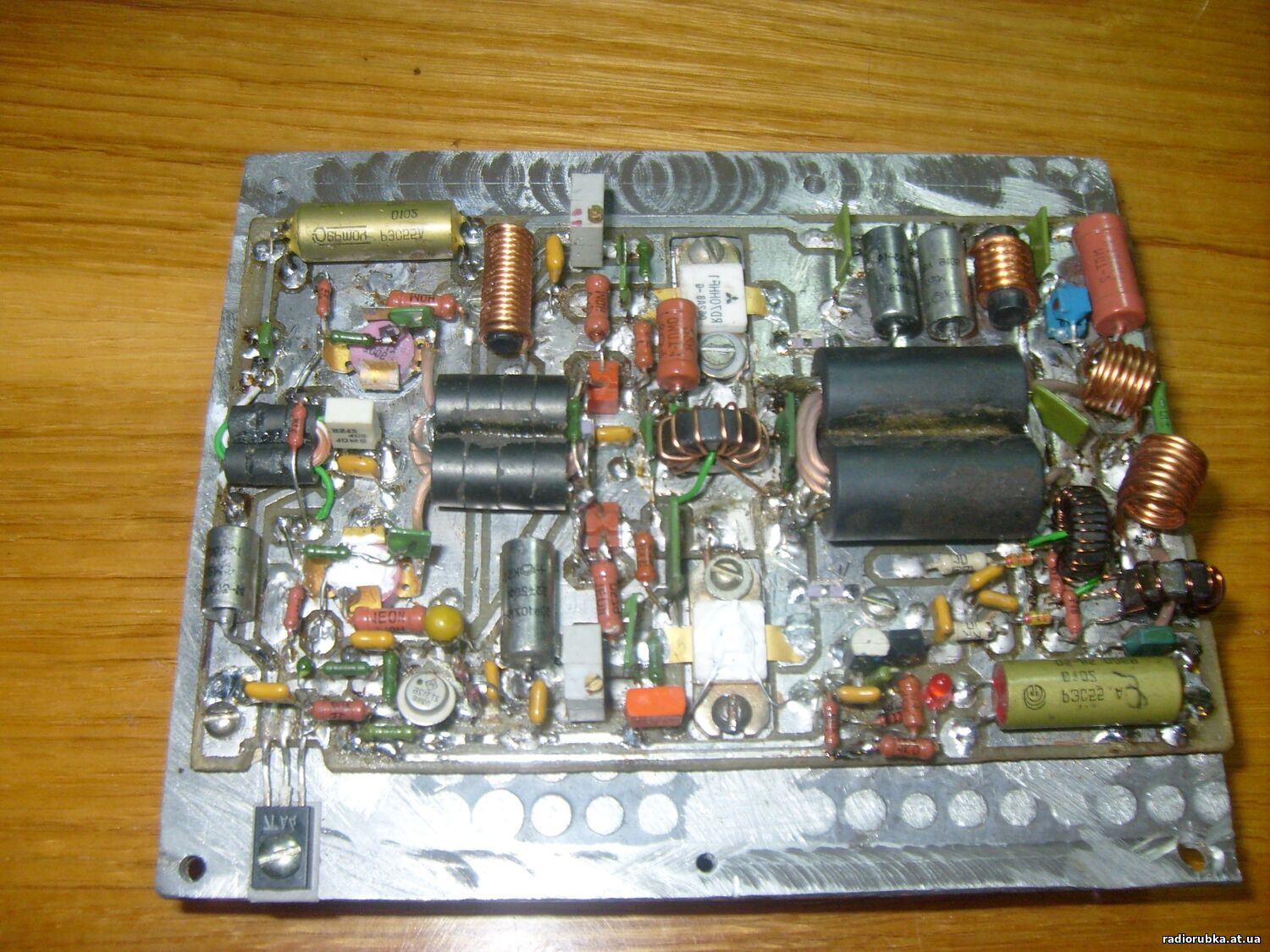

Мне понадобился SDR, а как же он без хорошего усилителя, взял да и собрал...
Давай не сачкуй, сам выбирай на чем делать, а дальше прикинем его самого...
|
| |
| |
| valerzar1961 | Дата: Воскресенье, 2025-Июн-29, 16:13 | Сообщение # 22 |
|
знающий
Группа: Пользователи
Сообщений: 201
Статус: Offline
| Цитата olegby3838 ( ) сам выбирай на чем делать
Не буду долго мусолить, постараюсь кратко. Если выбирать из дорогого, то внутренняя чуйка подсказывает, что лучше купить готовое, дешевле выйдет, если посчитать на сколько я спалю пока сделаю, а готовое покупать, не позволяет детское любопытство, и не особо кривые руки. Такая вот дилемма. Это когда во времена моей службы, меня учили играть в преф, то тогда да, первый мой проигрыш кровных, сподвиг меня думать в правильном направлении, но тогда я был молод, полон сил, и не страдал деменцией. Поэтому давайте начнём с чего попроще, а там глядишь, после первого успеха, и аппетит разыграется.
Сообщение отредактировал valerzar1961 - Воскресенье, 2025-Июн-29, 16:15 |
| |
| |
| kotrad78 | Дата: Воскресенье, 2025-Июн-29, 16:46 | Сообщение # 23 |
 мастер
Группа: Пользователи
Сообщений: 1008
Статус: Offline
| Цитата valerzar1961 ( ) давайте начнём с чего попроще
|
| |
| |
| valerzar1961 | Дата: Воскресенье, 2025-Июн-29, 19:10 | Сообщение # 24 |
|
знающий
Группа: Пользователи
Сообщений: 201
Статус: Offline
| kotrad78, Намёк понят, но есть одно но, я не пью, а на трезвую голову, задушевный разговор у меня с ними не получится.
|
| |
| |
| Пряник | Дата: Воскресенье, 2025-Июн-29, 21:05 | Сообщение # 25 |
|
знающий
Группа: Проверенные
Сообщений: 248
Статус: Offline
| Цитата valerzar1961 ( ) пообщаться с законниками, но для этого нужен УМ, хотелось бы ватт 100 иметь на НЧ диапазонах
Их счас достаточно продается за минимальные деньги. Ну, и, в свободное время доделать ваш изюм.
Это из опыта, от рабочей платы до комплекта на котором можно работать путь очень длинный, может и несколько лет.
|
| |
| |
| valerzar1961 | Дата: Воскресенье, 2025-Июн-29, 21:39 | Сообщение # 26 |
|
знающий
Группа: Пользователи
Сообщений: 201
Статус: Offline
| Цитата Пряник ( ) купить какой нить айком или похожее, 100 ваттное Добавлено (2025-Июл-02, 15:33)
---------------------------------------------
Ну что же, не оправдал я высокого доверия, не стать мне конструктором, так и буду подмастерьем. Ладно, так тому и быть, завтра получу на почте усил с китая на 45w, буду с ним ума набираться, либо гемор заработаю. В процессе могут возникнут вопросы, возможно посетят умные мысли, и не только, надеюсь, что будет чем поделиться. А пока всем кто не прошёл мимо, огромное спасибо!
|
| |
| |
| olegby3838 | Дата: Среда, 2025-Июл-02, 20:10 | Сообщение # 27 |
|
продвинутый
Группа: Пользователи
Сообщений: 262
Статус: Offline
| Линейный, для SSB, 100W полупроводниковый, широкополосный РА, не самая простая и дешевая по цене игрушка.
Не только в схеме, а по большей части конструктиве, есть куча всяких нюансов, без опыта и знаний осилить очень непросто.
Готовый китайский усь - простое и доступное решение, главное без заморочек...
|
| |
| |
| valerzar1961 | Дата: Среда, 2025-Июл-02, 20:46 | Сообщение # 28 |
|
знающий
Группа: Пользователи
Сообщений: 201
Статус: Offline
| Цитата olegby3838 ( ) не самая простая и дешевая по цене игрушка.
Сообщение отредактировал valerzar1961 - Среда, 2025-Июл-02, 20:47 |
| |
| |
| olegby3838 | Дата: Пятница, 2025-Июл-04, 09:17 | Сообщение # 29 |
|
продвинутый
Группа: Пользователи
Сообщений: 262
Статус: Offline
| Попалась мне как-то на глаза интересная схемка РА на доступных полевиках.
Интересная чем? Стоки на общем проводе, т.е. ПТ можно крепить прямо на теплоотводе без прокладок.
Казалось бы какая разница, слюды что ли жалко?
В достойных конструкциях выходные ВЧ транзисторы крепят на промежуточных медных пластинах
достаточной площади без каких либо прокладок, а уже сами пластины изолируют от заземленного теплоотвода.
Это значительно повышает надежность РА, меньшее тепловое сопротивление защищает транзисторы от быстрого перегрева,
пока тепло от их корпуса через прокладку перейдет на радиатор.

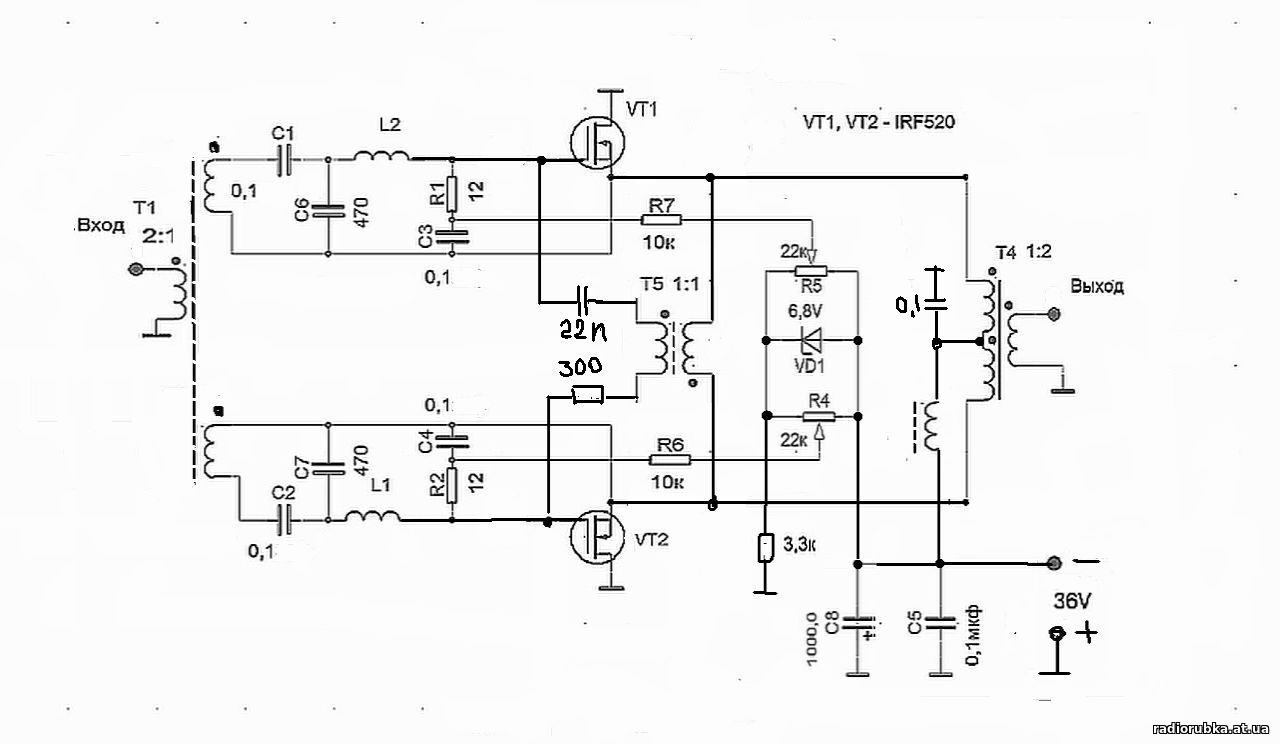

Вот эта схемка:
Несмотря на простоту, в ней реализована честная ОС выравнивающая усиление (мощность ) по диапазонам
через транс Т5.
Я ее немного доработал и вот что получилось:
Доп. дроссель с середины вых. транса, увеличивает его развязку на питание и цепи смещения.
2 транса по входу можно просто убрать, нет никаких проблем.
Цепочку ОС можно так же упростить, убрав 2 элемента.

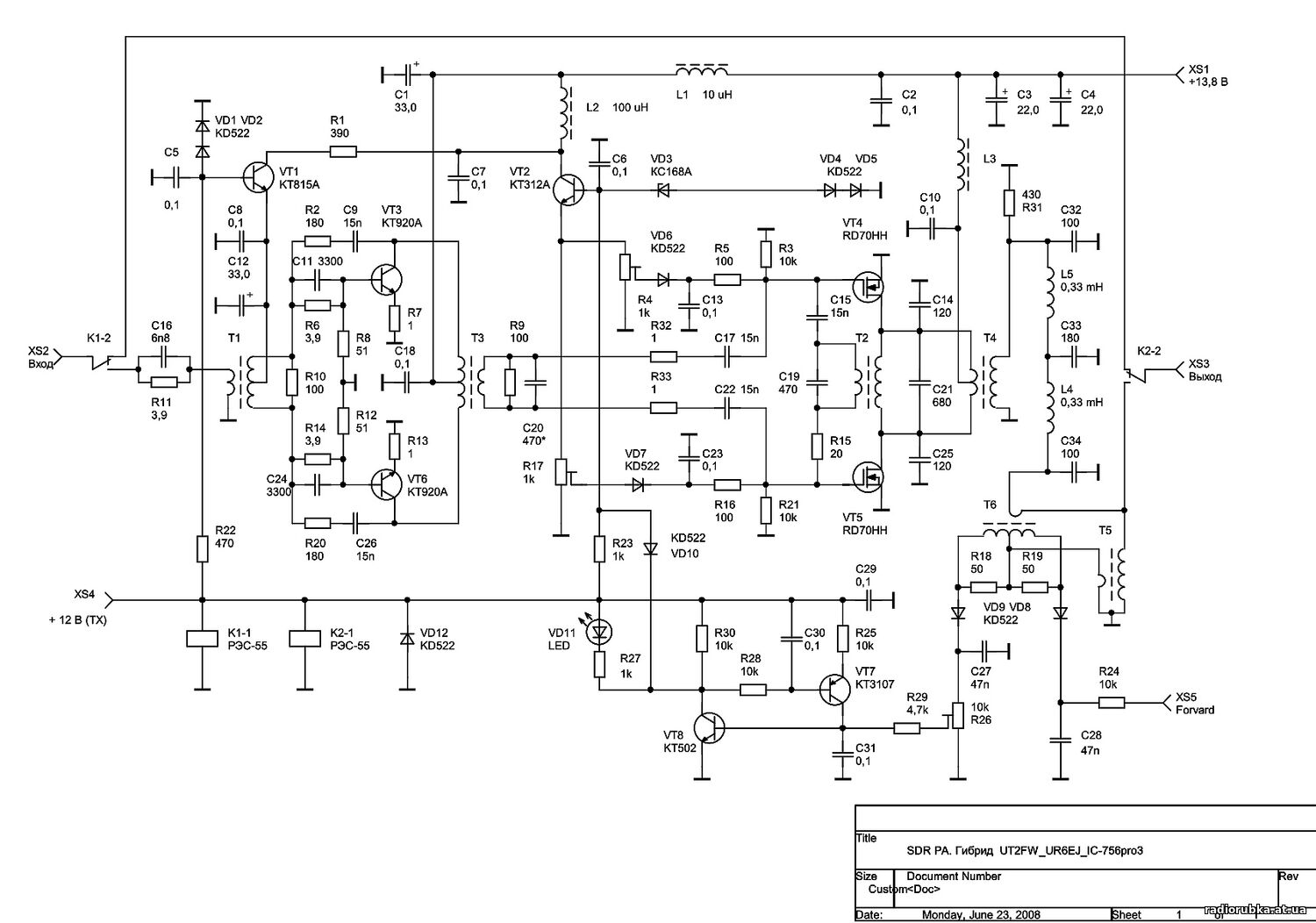

Это опробовано в https://radiorubka.at.ua/_fr/3/4408728.jpg
От номинала резистора зависит глубина ОС. Меньшее значение дает более ровную АЧХ, но и меньшее усиление.
Конденсатор - керамика. Эту цепочку не надо запаивать в отверстия ПП, навесом.
Если поставить по 2 ПТ в плечо, то получится неплохой РА.
Может кому пригодится.
Сообщение отредактировал olegby3838 - Пятница, 2025-Июл-04, 09:56 |
| |
| |
| valerzar1961 | Дата: Пятница, 2025-Июл-04, 10:11 | Сообщение # 30 |
|
знающий
Группа: Пользователи
Сообщений: 201
Статус: Offline
| Цитата olegby3838 ( ) Вот эта схемка |
| |
| |
|
