Транзисторный АМ-передатчик конструкции Пряника
| |
| shwonder | Дата: Воскресенье, 2016-Янв-17, 20:12 | Сообщение # 541 |
 просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| и что там видно ?
при таком подборе транса - ничего не получится.
Я ж говорил : транс с габаритной мощностью железа 30-100вт.
|
| |
| |
| KT805BM | Дата: Вторник, 2016-Янв-19, 14:59 | Сообщение # 542 |
 заглянувший
Группа: Пользователи
Сообщений: 10
Статус: Offline

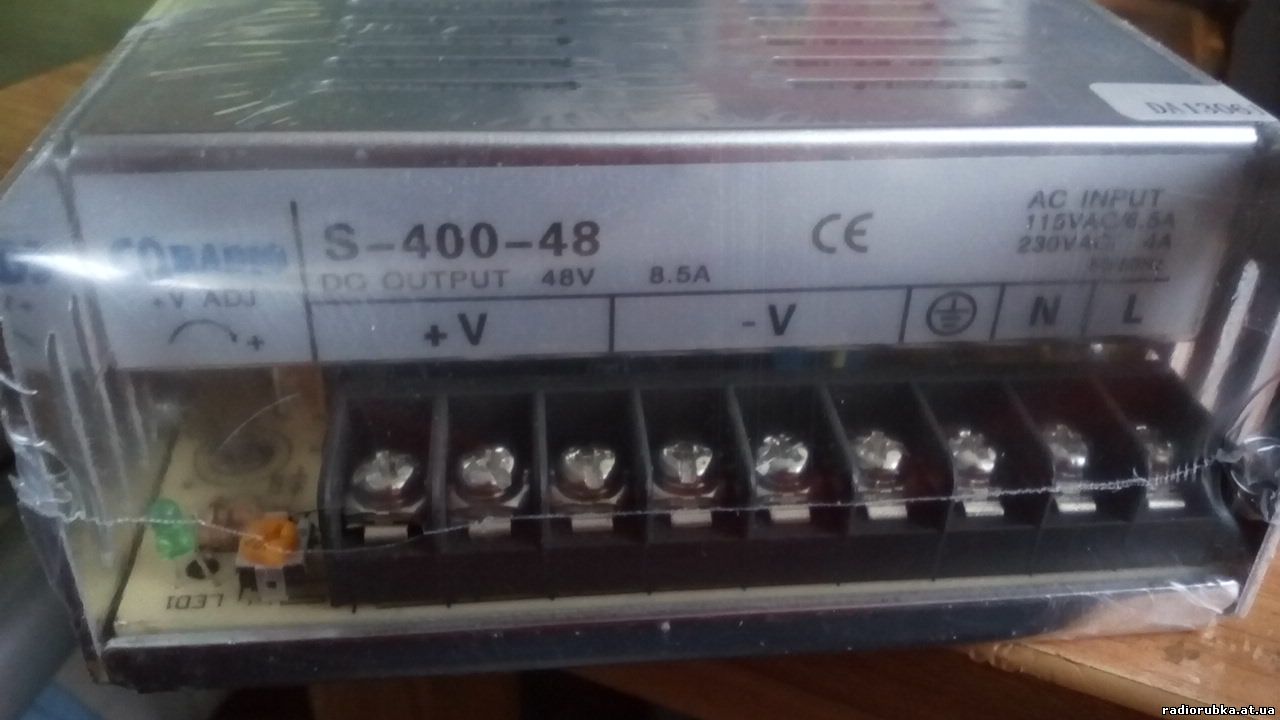

| А я себе купил источник +48в 8,5а для АМ передатчика.
В след. месяце куплю ещё один.
+150вольт 8,5а будет дороже по бабосам, чем три импульсника последовательно
Добавлено (2016-Янв-19, 13:59)
---------------------------------------------
Швондер, любые ферритовые трубки пойдут в передатчик? Бывают такие которые не будут работать? Как их проверить на АЧХометре ?
Сообщение отредактировал KT805BM - Вторник, 2016-Янв-19, 14:20 |
| |
| |
| shwonder | Дата: Вторник, 2016-Янв-19, 15:03 | Сообщение # 543 |
|
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Та мне не попадалось , что б не работало .
А как проверить на АЧХ я не знаю.
|
| |
| |
| KT805BM | Дата: Вторник, 2016-Янв-19, 17:08 | Сообщение # 544 |
|
заглянувший
Группа: Пользователи
Сообщений: 10
Статус: Offline
| Швондер а какая проницаемость у трубок? В среднем
|
| |
| |
| shwonder | Дата: Вторник, 2016-Янв-19, 17:54 | Сообщение # 545 |
|
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| 300-600
|
| |
| |
| KT805BM | Дата: Вторник, 2016-Янв-19, 18:45 | Сообщение # 546 |
|
заглянувший
Группа: Пользователи
Сообщений: 10
Статус: Offline
| Ааа понял, а если набрать бинокли из колец К16 1000нм или 2000нм будет работать?
|
| |
| |
| shwonder | Дата: Вторник, 2016-Янв-19, 19:24 | Сообщение # 547 |
|
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| будут
но лучше так не делать .
Сообщение отредактировал shwonder - Вторник, 2016-Янв-19, 19:25 |
| |
| |
| elektronaleks | Дата: Среда, 2016-Янв-20, 13:08 | Сообщение # 548 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
| Наконецто доделал свой пердатчик 8 STW12NK90z двухтакт, раскачиваю передаюшей частью бэта примерно ват 30 ,частота 3100мГц. При питании 45 вольт потребляет 10 ампер выходная мошность на эквиваленте 50 Ом гдето 380 Вт. Не каких сквознеков я не заметил гонял пол дня не выключая естественно с охлаждением вентеляторами все работает включал и выключалал раз сто все работает. ШТП сначала делал для каждого плеча отдельное по три ТВС в каждом плече потом решил попробывать сделать один штп на два плеча взял три ТВС снял с них ферит склеил между собой клеем намотал на одной стороне обмотки относяшиеся к верхнему плечу а на протевоположной стороне штп намотал обмотки относяшиеся к нижнему плечу включаю работает с такимже кпд ферит греется также не сильно. По поводу КПД по своим эксперементам я понял что оно зависит не только от шунтируеших конденсаторов но и то какакое отношение первичной обмотки к вторичной тоесть соглосуеться вторичня обмотка с выходным фильтром. Значит как получилось у меня первичка 2 витка вторичка 4витка для верхнего плеча и 2витка первички и 4 вторички для нижнего провод термостойкий в силеконовой изоляции. Единственное что не очень радует это когда перестраиваешся по диапазону от 3 до 3.2мГц то то мошность раскачки не одинаковая на частоте 3мГЦ она 35 ват на частоте 3.2 она 25ват но из этого положения можно выйти следуюшим образом по питанию передаяшей части бетта поставить стабилизатор тока и напряжения я так и зделал что получилось на частоте 3.2 выстовляем 30 ват потом кагда перестраиваемся поближе к 3мГц ток начинает расти стабилизатор тока ток ограничевает и мы получаем примерно 30 ват на всем участке диапазона.
|
| |
| |
| KT805BM | Дата: Среда, 2016-Янв-20, 14:08 | Сообщение # 549 |
|
заглянувший
Группа: Пользователи
Сообщений: 10
Статус: Offline
| elektronaleks, выложите фото
Добавлено (2016-Янв-20, 13:08)
---------------------------------------------

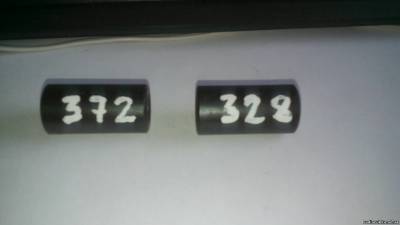

Я нарезал трубки с кабелей VGA мониторов. Они пойдут в драйвер как выходной ШПТ.
Проницаемость 328 и 372.
Сообщение отредактировал KT805BM - Среда, 2016-Янв-20, 14:18 |
| |
| |
| elektronaleks | Дата: Среда, 2016-Янв-20, 14:57 | Сообщение # 550 |
|
знающий
Группа: Проверенные
Сообщений: 174
Статус: Offline
| Пока фотагрофировать нечем а с телефона все размазано получаеться друзья приедут может через неделю или раньше с фотиком тогда и выложу . Для передаюшей части бетта я брал две такие трубки первичка 2 витка вторичка 5витков . Пронецаемость не мерял главное чтоб трубки были одинаковые я брал мотал на каждой трубке по 2 витка провода и мерял индуктивность и подбирал по индуктивности одинаковые трубки точно также и в затворах полевиках две трубки в верхнем плече и две трубки в нижнем.
|
| |
| |
| shwonder | Дата: Среда, 2016-Янв-20, 17:30 | Сообщение # 551 |
|
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Та ставьте уже те трубки , что вы парите свой мозг этими цифрами.
|
| |
| |
| servicerus | Дата: Пятница, 2016-Янв-22, 11:44 | Сообщение # 552 |
 заглянувший
Группа: Пользователи
Сообщений: 14
Статус: Offline

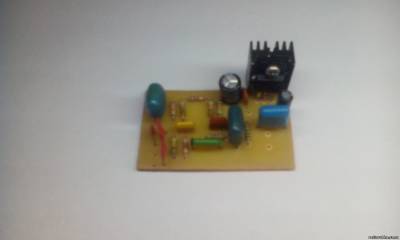

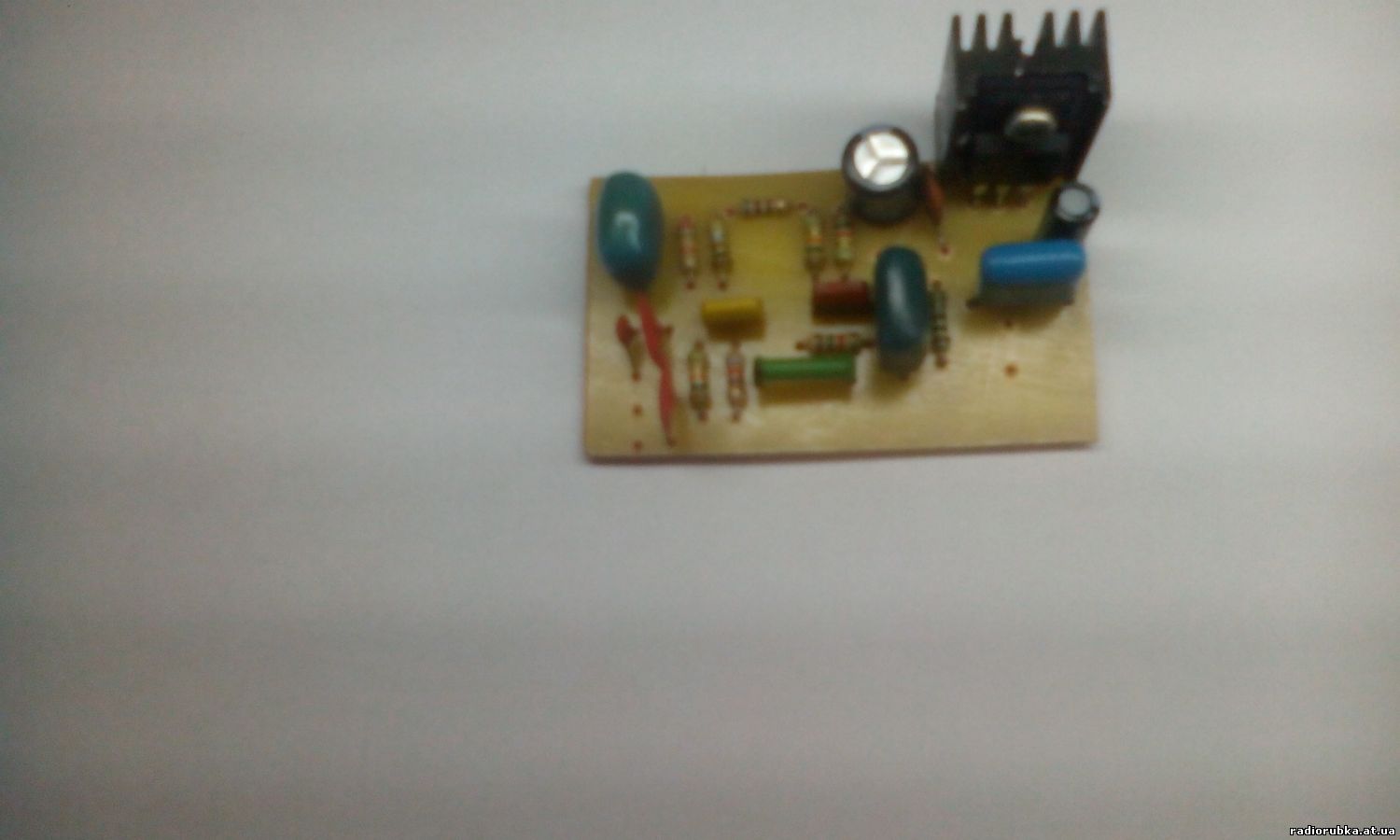

| я вот вчера ЗГ сделал, только пока без катушки, никак не пойму что за каркас от ПЧ лампового тв, не могли бы фото скинуть или данных по нему?

Сообщение отредактировал servicerus - Пятница, 2016-Янв-22, 11:45 |
| |
| |
| shwonder | Дата: Пятница, 2016-Янв-22, 12:09 | Сообщение # 553 |
|
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Так надо ж было установить на плате и катушку и делитель . Чего так спешить?
А вот платы от старых ламповых телевизоров , на них видны катушки в круглых алюминиевых экранах.
Там еще видно каркас катушки .
|
| |
| |
| servicerus | Дата: Пятница, 2016-Янв-22, 12:21 | Сообщение # 554 |
|
заглянувший
Группа: Пользователи
Сообщений: 14
Статус: Offline

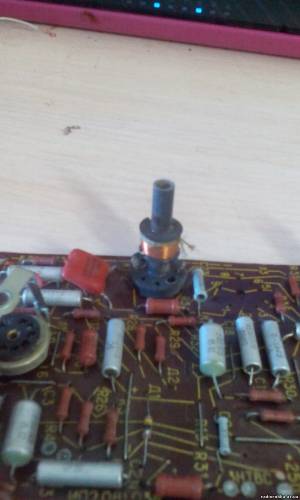

| ааа так такие катушки у меня есть, она на фото? а на плату не стал устанавливать т.к. текстолита мало было, решил вынести, навесным приделаю)
|
| |
| |
| shwonder | Дата: Пятница, 2016-Янв-22, 14:13 | Сообщение # 555 |
|
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| А что , стеклотекстолит сейчас редкость ?
А так получится маленькая платка , с кучей кишков.
На фото неудачная катушка , там должны быть и другие, в экранах.
У вас на фото плата разверток , а должны быть еще другие , там как раз то , что нужно.
|
| |
| |
|
