tygramobile | Дата: Вторник, 2017-Сен-19, 17:09 | Сообщение # 526 |
продвинутый
Группа: Пользователи
Сообщений: 324
Статус: Offline
| shwonder, Не смешно , там не один вариант и много разных прошивок и ни в одном из них я не обнаружил переключателя чувствительности .
|
|
| |
shwonder | Дата: Вторник, 2017-Сен-19, 18:42 | Сообщение # 527 |
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Прошивка занимает 3 минуты , + тестирование функций по 5 мин.
А если внимательно разобраться , то там все понятно по всем версиям .
Я тоже много го не помню , и получается , для ответа вам должен перечитать всю ветку ?
Берите последнюю .
|
|
| |
tygramobile | Дата: Среда, 2017-Сен-20, 09:22 | Сообщение # 528 |
продвинутый
Группа: Пользователи
Сообщений: 324
Статус: Offline

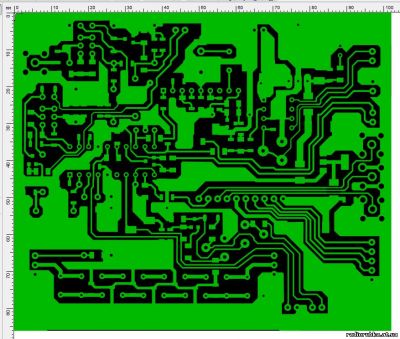

| Ни в одном синтезаторе нет переключателя чувствительности , в последней версии шла заточка под трансивер , выход на переключение диапазона есть , один выход на - 20дб , наверное прийдется отдельно делать . Хреновый из меня художник плат , 2 дня рисовал уже голова пухнет , опыта нет , рисовать тяжело ... Вышло нечто такое :

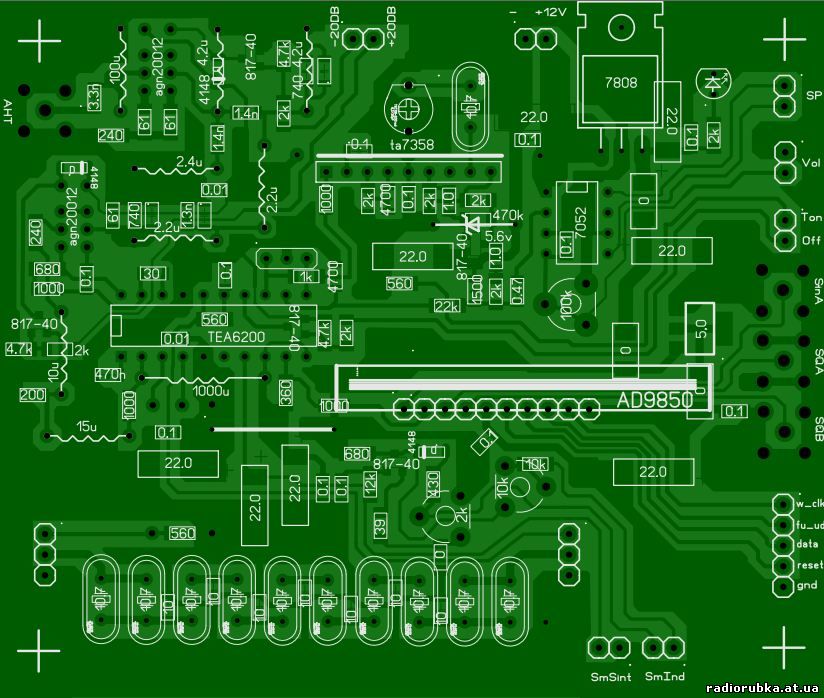

ДДС модуль разместил на плате вертикально, думал вообще его перенести на плату , но крутил вертел , нормально без перемычек оно не переноситься... Вывел блокировку теа 6200 , конденсатор на АРУ ВЧ части , который можно не ставить если что . Выходы с синтезатора на всякий RP-SMA , но паять их не планирую , такой же вход антенный .. Под дросселя не стандартные оставил больше места , дабы если что намотать обычные катушки , т.к. на 2.2 , 4.2 и иже с ними, у меня нет дросселей , только кратные , 1,10,100,1000 мкгн .. Ф\з что получится , сижу проверяю чего я тут намалевал ...
|
|
| |
tygramobile | Дата: Пятница, 2017-Сен-22, 18:33 | Сообщение # 529 |
продвинутый
Группа: Пользователи
Сообщений: 324
Статус: Offline

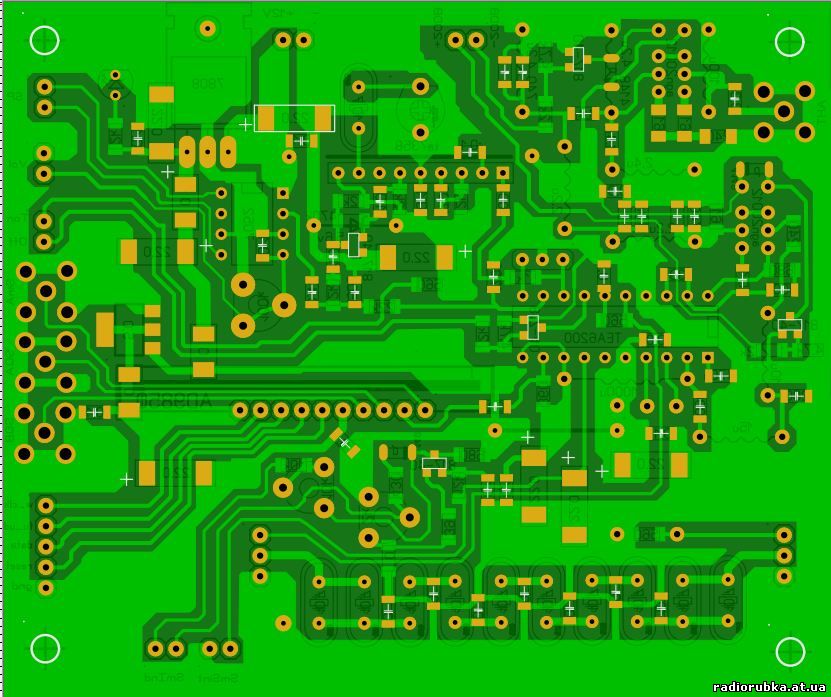

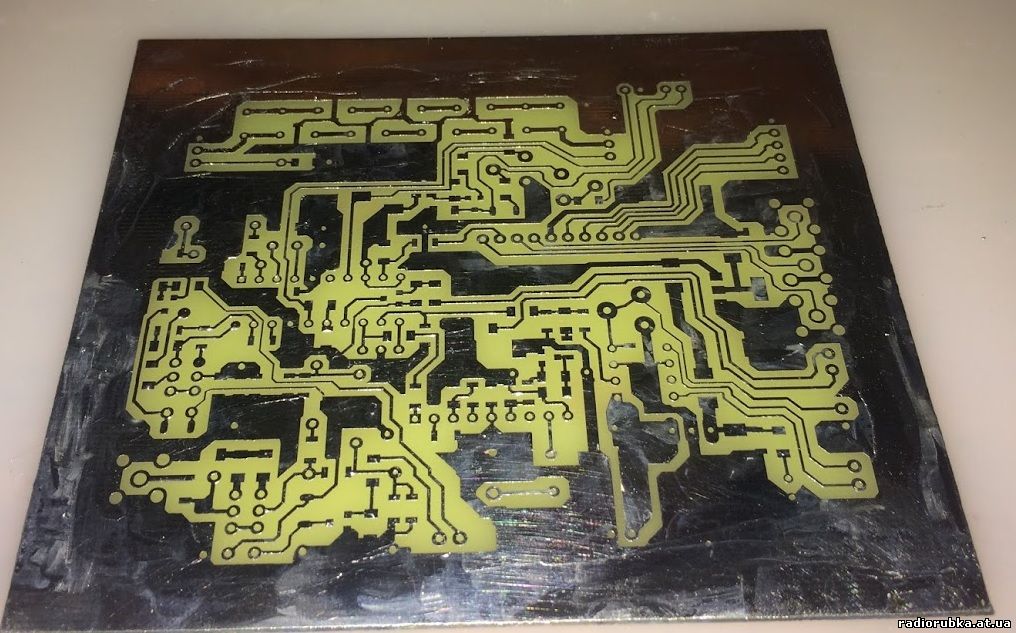

| Как то так вышло :
Завтра начну собирать и думать параллельно о управлении ..Добавлено (2017-Сен-22, 17:33) --------------------------------------------- Я понимаю что всем пофиг , но все же напишу для себя больше , т.к. все не могу запомнить , а иногда вспомнить что и как хочется ..
В общем начал собирать , параллельно сделал "умную сверлилку" платы сверлить ибо без станка сверлить тяжко , а с умной отлично , фиг промахнешься ... Но не суть ... Как оказалось что далеко не все номиналы деталей у меня есть , не обнаружил резисторов на 61 ом , поставил 68 , не нашел кондеров на 1400 , поставил на 1500 , с целью последующего подбора , все равно нет номинального и так некоторые ... но это мелочи , проблема в танталах , я не верно определил номинальное напряжение тех кондеров что я приготовил , я думал что 16в , оказалось 3,3в .. но это не все косяки , не перевернул транзисторы , не перевернул стабилизатор 5в .... пока оставил , буду думать .. то ли переделать плату , то ли дособрать и посмотреть где еще накосячил .....
|
|
| |
shwonder | Дата: Пятница, 2017-Сен-22, 19:06 | Сообщение # 530 |
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Та не расстраивайтесь , всякое бывает. Надо доделать то что начато , с транзисторами и стабилизаторами надо впаять их правильно , вообще я не вижу проблем с транзисторами, стабилизатор тоже - там не нужен теплоотвод. А все номиналы +-20% , а может и больше, и пусть вас это не напрягает. И где вы на схеме видели танталы ? оно там аж никак не нужно, тем более что их нет.
|
|
| |
tygramobile | Дата: Суббота, 2017-Сен-23, 15:21 | Сообщение # 531 |
продвинутый
Группа: Пользователи
Сообщений: 324
Статус: Offline
| Та я в питание ставил, как бы они были , куда то же их надо девать , думалось чем сверлить лишние отверстия , проще сверху феном и быстрее и лучшее , ну кроме того что я косяковый хотел как лучше , а вышло как всегда )) . Да думаю что соберу , Все равно как минимум нужно проверить и отладить , а потом уже видно будет стоит ли плату переделать ... Стабилизатор , да транзюки вверх ногами перепаяю не проблема , они же smd все , транзисторы bc817-40 , стабилизатор ams1117 5.0 , кренку вроде норм развел .. Танталы если не найду то просверлить и нормальные воткнуть , места сверху хватает , но все равно, всегда когда дело идет не по плану настроение портиться .
shwonder, Поделитесь опытом, как вы оцениваете работу данного приемника относительно всех аппаратов что у вас были , включая профессиональные по 10 бальной шкале . Я думаю многим ваше мнение будет интересно .
P\S В далеких планах, если прием понравится, была еще идея сделать переключатель кварцевых фильтров , по фиксированным полосам , широкая, средняя, узкая ... Конечно хотелось бы управление реализовать контроллером синтезатора, но "хотеть не вредно" , это пока просто "мысли вслух" не более .... Кстати в SSB трансивере регулятор полосы реализован плавно , варикапами BB148 ... надо бы попробовать и тут ...
Сообщение отредактировал tygramobile - Суббота, 2017-Сен-23, 15:42 |
|
| |
US5EVD | Дата: Суббота, 2017-Сен-23, 19:08 | Сообщение # 532 |
мастер
Группа: Модераторы
Сообщений: 1124
Статус: Offline
| Цитата tygramobile ( ) бы управление реализовать контроллером синтезатора, но "хотеть не вредно" ну если применить синтез с дисплеем 5110,то там такая функция заложена.
|
|
| |
tygramobile | Дата: Суббота, 2017-Сен-23, 20:55 | Сообщение # 533 |
продвинутый
Группа: Пользователи
Сообщений: 324
Статус: Offline
| Цитата US5EVD ( ) синтез с дисплеем 5110 А S метр там под какой приемник заточен ?Добавлено (2017-Сен-23, 19:53) --------------------------------------------- А под ТФТ 2.2 или 2.8 с тачем не планируется ? Добавлено (2017-Сен-23, 19:55) --------------------------------------------- P\s , Кажись товарищ нашел мне танталы на 16в , завтра поеду гляну ..
|
|
| |
US5EVD | Дата: Воскресенье, 2017-Сен-24, 15:31 | Сообщение # 534 |
мастер
Группа: Модераторы
Сообщений: 1124
Статус: Offline
| Цитата tygramobile ( ) А S метр там под какой приемник заточен ? 0-1V, но переделать не проблема, если будет изделие.
Цитата tygramobile ( ) А под ТФТ 2.2 или 2.8 с тачем не планируется ? пока нет.
|
|
| |
tygramobile | Дата: Воскресенье, 2017-Сен-24, 16:15 | Сообщение # 535 |
продвинутый
Группа: Пользователи
Сообщений: 324
Статус: Offline
| Цитата US5EVD ( ) пока нет. А есть возможность поделиться исходниками , с целью модернизации ? На работе есть программист , м\б он сможет мне помочь с программой .
P\S Заказал экранчик 2,8 , атмеги 328ые (правда с буквой а) , да SIшек , посмотреть на них хоть , ад9850, как мне кажется, слишком большая и не очень удачная в плане разводки на плате . Для отстройки приемника я найду синтезатор или временный соберу ... Хотя можно и на 5110 , но почему то он мне не нравится ..
|
|
| |
US5EVD | Дата: Воскресенье, 2017-Сен-24, 20:42 | Сообщение # 536 |
мастер
Группа: Модераторы
Сообщений: 1124
Статус: Offline
| Цитата tygramobile ( ) А есть возможность поделиться исходникам нет
|
|
| |
shwonder | Дата: Воскресенье, 2017-Сен-24, 20:45 | Сообщение # 537 |
просветленный
Группа: Модераторы
Сообщений: 3177
Статус: Offline
| Цитата tygramobile ( ) с целью модернизации , для начала повторите что нибуть , а потом модеонизируйте.
|
|
| |
tygramobile | Дата: Понедельник, 2017-Сен-25, 05:29 | Сообщение # 538 |
продвинутый
Группа: Пользователи
Сообщений: 324
Статус: Offline
| Все понятно ...
|
|
| |
sensej36 | Дата: Вторник, 2017-Сен-26, 18:52 | Сообщение # 539 |
продвинутый
Группа: Пользователи
Сообщений: 355
Статус: Offline
| Мужики, фильтр такой пойдет? Сегодня пытался купить резонаторы и фильтр в Воронеже- хрен что вышло. Даже в чипе и дипе- борода. А в Китае на Али только https://ru.aliexpress.com/item....1a11bbe
можно купить резонаторы в космическом количестве или находил кто меньшее количество за меньшую стоимость? Чет вставилась ссылка по- дурацки. Хм.
Сообщение отредактировал sensej36 - Вторник, 2017-Сен-26, 18:55 |
|
| |
maxxi2853 | Дата: Вторник, 2017-Сен-26, 19:07 | Сообщение # 540 |
заглянувший
Группа: Пользователи
Сообщений: 30
Статус: Offline
| Не,не пойдет. у него полоса 300кгц.
|
|
| |
|
