AM/SSB приемник
| |
| srgybrdk | Дата: Среда, 2025-Мар-12, 11:55 | Сообщение # 1 |
|
заглянувший
Группа: Пользователи
Сообщений: 16
Статус: Offline

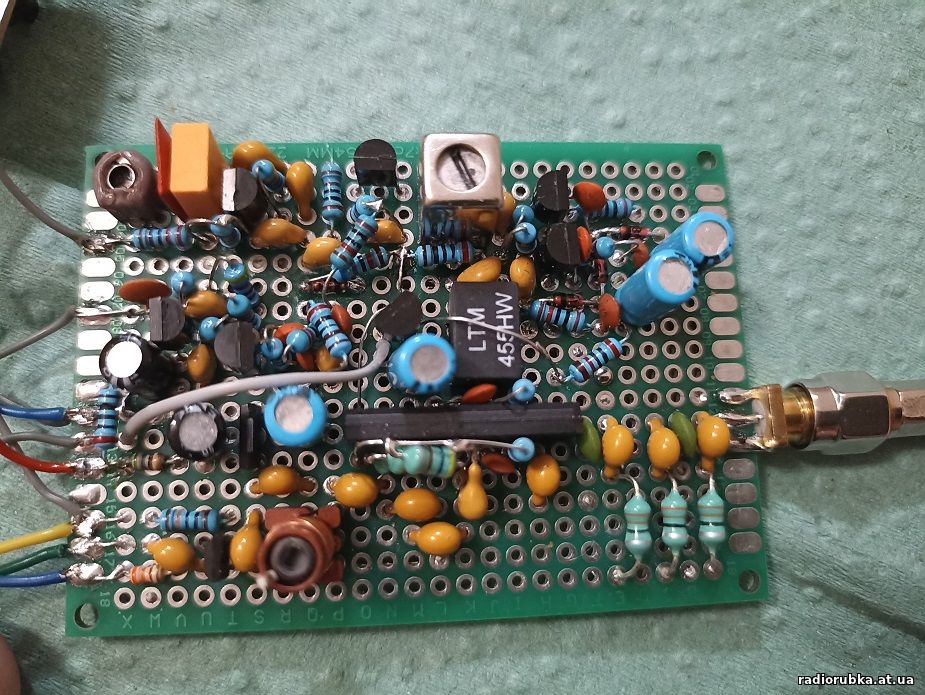

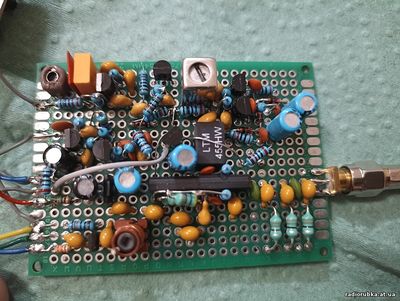

| Диапазон принимаемых частот 2900 - 3300.
Сообщение отредактировал srgybrdk - Среда, 2025-Мар-12, 11:57 |
| |
| |
| valerzar1961 | Дата: Среда, 2025-Мар-12, 12:19 | Сообщение # 2 |
 знающий
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Цитата srgybrdk (  ) Диапазон принимаемых частот 2900 - 3300. |
| |
| |
| srgybrdk | Дата: Среда, 2025-Мар-12, 12:49 | Сообщение # 3 |
|
заглянувший
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Характеристики надо чем-то измерять. А так-то на слух работает хорошо.
Входной фильтр - довольно простое но эффективное решение на стандартных дросселях.
АРУ в УПЧ удалось выполнить таким образом, что изменение усиления слабо влияет на входное сопротивление УПЧ, что важно для согласования с фильтром.
В детектор добавил небольшое смещение, что позволило использовать кремниевый транзистор.
|
| |
| |
| kotrad78 | Дата: Среда, 2025-Мар-12, 15:54 | Сообщение # 4 |
 мастер
Группа: Пользователи
Сообщений: 975
Статус: Offline
| Цитата srgybrdk ( ) А так-то на слух работает хорошо.
Добрый день, не, так дела не делаются)).

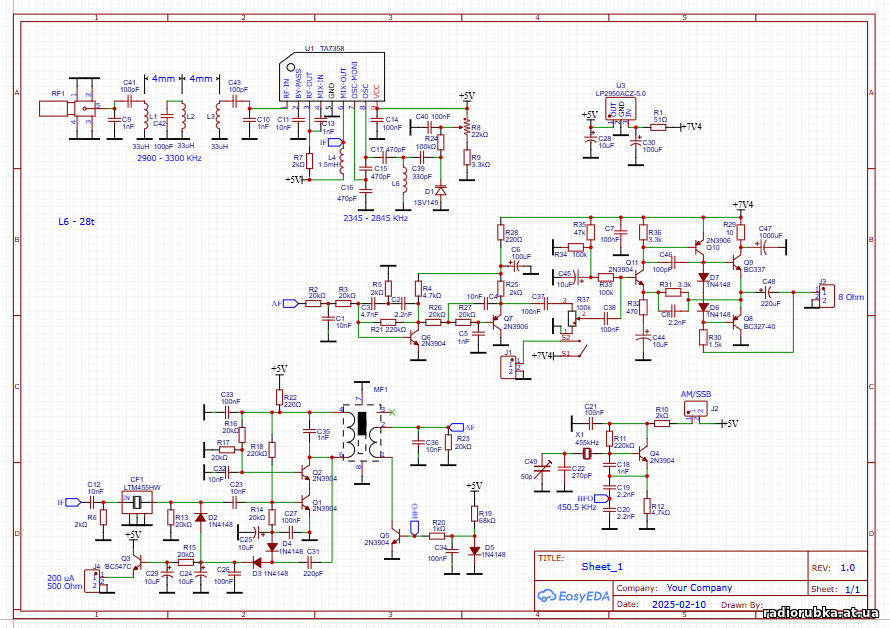

1. Форум имеет особенность сжимать загружаемое изображение, что часто приводит к порче его качества, поэтому, загрузите пожалуйста схему:
- на гугл диск, и дайте ссылку
- на яндекс диск, и дайте ссылку
На два разных сервиса, т.к. это, ну, правило хорошего тона, поскольку не у всех радиолюбителей есть доступ или к яндексу, или к гуглу. При формировании картинки схемы выбирите минимальное сжатие, чтобы у вас изначально получилась картинка хорошего и высокого разрешения.
2. Выложите пожалуйста фотографии готового устройства или, хотя бы печатной платы, со стороны деталей, со стороны дорожек. Чем больше фотографий, тем интереснее.
3. Очень желательно выложить видео, на котором будет видна работа приёмника. А ещё лучше и правильнее, если вы выход приёмника подключите к линейному входу звуковой карты компьютера, ноутбука и запишите звук приёма. Так радиолюбители услышат реальный звук приёмника, без искажений, который вносит видеокамера. Звук на компьютере можно записать большим количеством программ: сони вегас, саундфордж, обс студио и т.д.
Звук приёма желательно записывать в вечернее, тёмное время суток, когда темнота полностью наступила и прохождение открылось.
Загрузить видео можно так же, или на гугл диск, или на яндекс диск, или на Платформу. Платформа - это современный аналог ютуба, доступ к которому вроде как есть с территории всех стран: https://plvideo.ru
|
| |
| |
| shwonder | Дата: Среда, 2025-Мар-12, 17:48 | Сообщение # 5 |
 просветленный
Группа: Модераторы
Сообщений: 3328
Статус: Offline
| так там есть ПДФ , и нормально смотрится.
- а почему УНЧ не интегральный ?
ЛМ386 вполне нормально работает, а так УНЧ по комплектации как сам приемник.
- а как согласован фильтр ?
Вот с фильтром непонятно , оно если не согласовано , то не важнецкая АЧХ получается.

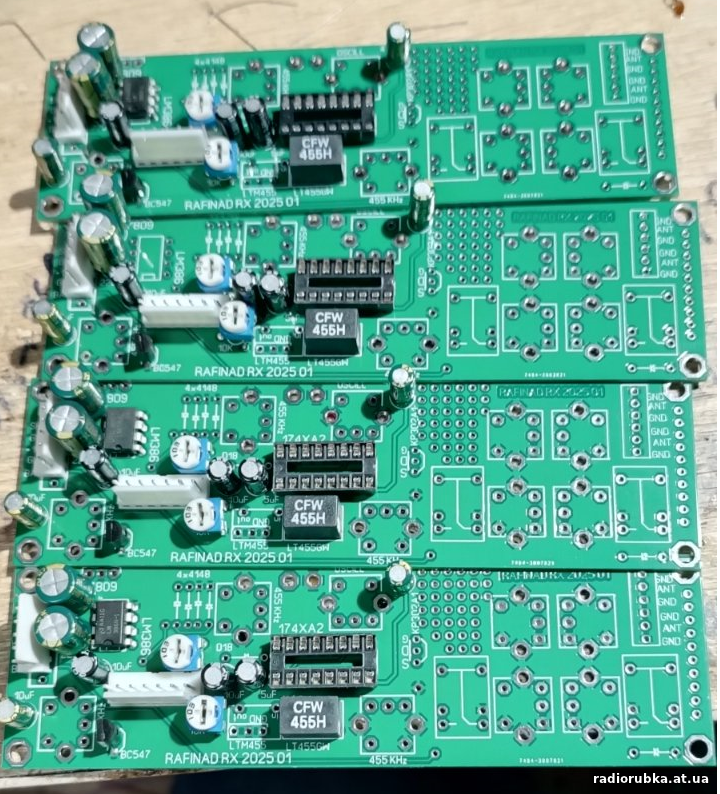

Пару месяцев незад ко мне пришла делегация дедов, и просит сделать им печатки приемника на 174ха2, насмотрелись ютуба, приемник вот этот :
https://www.myhomehobby.net/am-ssb-radiopriemnik-na-diapazon-3-mgc/
я подумал, и мне та печатка не понравилась, переделал и заказал, теперь надо и собирать самому, смд деды не тянут.
вот попробовал опорный генератор на желтом генераторе, так он загенерировал на частоте 447 кгц, а написано на нем 455, пришлось как в первоисточнике - делать параметрический опорник (катушка+ емкость). А тут смотрю- на таком же кристалле, но с КПЕ, вот интересно как оно, строится ?
|
| |
| |
| srgybrdk | Дата: Среда, 2025-Мар-12, 18:35 | Сообщение # 6 |
|
заглянувший
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Цитата 1. Форум имеет особенность сжимать загружаемое изображение, что часто приводит к порче его качества, поэтому, загрузите пожалуйста схему:
Цитата А тут смотрю- на таком же кристалле, но с КПЕ, вот интересно как оно, строится ?
Сообщение отредактировал srgybrdk - Четверг, 2025-Мар-13, 11:33 |
| |
| |
| Пряник | Дата: Среда, 2025-Мар-12, 21:35 | Сообщение # 7 |
|
знающий
Группа: Проверенные
Сообщений: 239
Статус: Offline

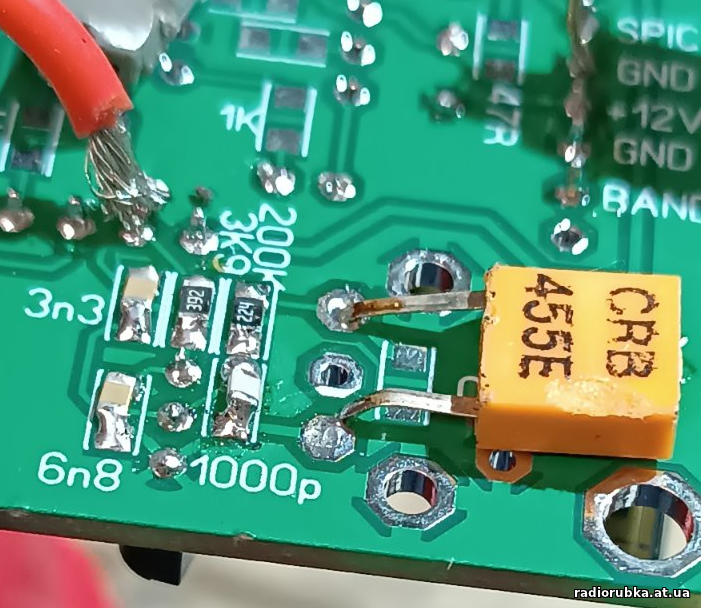

| проверил возможность сдвига вверх, двигается, чтоб сдвинуть с 447 до 455 кгц пришлось поставить 47 пф последовательно. Наверное это индивидуально для конкретного резонатора. И показалось, что слегка упала амплитуда. Окончательно надо проверить хватит ли амплитуды на рабочем устройстве.
емкости менял 1000пф, 470пф, 250 пф, 100пф, 47пф, на этом и остановился.
Теперь еще проблема : - где взять контура для ПЧ 455 ? может кому то попадались на али ?
|
| |
| |
| valerzar1961 | Дата: Четверг, 2025-Мар-13, 00:29 | Сообщение # 8 |
|
знающий
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Цитата shwonder ( ) приемника на 174ха2 |
| |
| |
| srgybrdk | Дата: Четверг, 2025-Мар-13, 11:29 | Сообщение # 9 |
|
заглянувший
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Код Теперь еще проблема : - где взять контура для ПЧ 455 ? может кому то попадались на али ?
20100.02%21UAH%20100.02%21%21%21%21%21%40210388c917418543372271
595ee5f5%2112000027118959292%21ct%21UA%21804800909%21%211%210
|
| |
| |
| shwonder | Дата: Четверг, 2025-Мар-13, 12:22 | Сообщение # 10 |
|
просветленный
Группа: Модераторы
Сообщений: 3328
Статус: Offline
| спасибо.
Снова о резонаторе 455кгц.
Надо будет померять их разброс, может это у меня случайно он на 8 кгц вниз попался.
Та и составить таблицу, какая емкость на сколько двигает.
вот по дросселям в полосовике: - указано расстояние между осями, а как выглядит АЧХ такого полосовика? Его ж не подстроиш, если надо. Если есть НВТ то было бы не плохо посмотреть, что он кажет.
И какие дроссели, те полосатые совсем маленькие ?
И еще : параметры полосовика отку да то брал , расчитывал, или подбирал ?
И как будет выглядеть полосовик для диапазона 1600-1800 кгц ?
|
| |
| |
| srgybrdk | Дата: Четверг, 2025-Мар-13, 13:00 | Сообщение # 11 |
|
заглянувший
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Цитата Надо будет померять их разброс, может это у меня случайно он на 8 кгц вниз попался.
Цитата вот по дросселям в полосовике |
| |
| |
| kotrad78 | Дата: Четверг, 2025-Мар-13, 14:30 | Сообщение # 12 |
|
мастер
Группа: Пользователи
Сообщений: 975
Статус: Offline

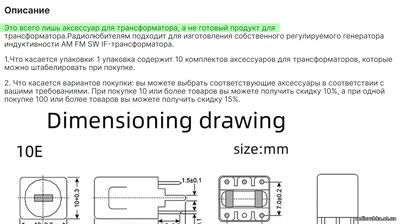

| Цитата srgybrdk ( ) https://www.aliexpress.com/item/1005003757706854.html

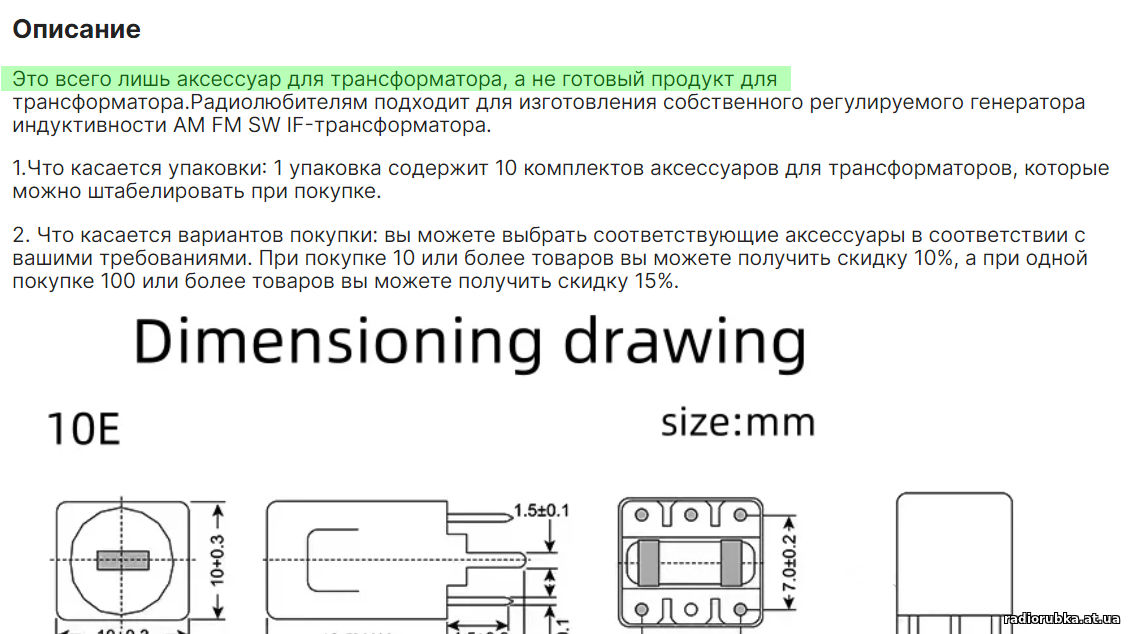

Не могу понять и на фотках плохо видно, это уже готовые контурные катушки продаются? Или только каркасы, а сами катушки нужно будет мотать самому?
p.s. Перевёл описание, да, это только контура, а катушки мотать самому.
Сообщение отредактировал kotrad78 - Четверг, 2025-Мар-13, 14:35 |
| |
| |
| shwonder | Дата: Четверг, 2025-Мар-13, 15:11 | Сообщение # 13 |
|
просветленный
Группа: Модераторы
Сообщений: 3328
Статус: Offline
| если покопать вокруг ссылки, то найдутся готовые катушки.
У меня мотать не получается, проводом 0.07 не получается.
Мотаю только катушку связи (если надо) проводом 0.18.
Поэтому и заказал с обмоткой, они и дороже.
И есть желание потренироваться с дросселями вместо катушек.
заказал вот такие :
https://pl.aliexpress.com/item....from%3A
10К А10
|
| |
| |
| igor_dzhunenko5 | Дата: Четверг, 2025-Мар-13, 21:50 | Сообщение # 14 |
|
любопытный
Группа: Пользователи
Сообщений: 76
Статус: Offline
| Цитата shwonder ( ) теперь надо и собирать самому, смд деды не тянут.
Помощь нужна, в сборке ?
Сообщение отредактировал igor_dzhunenko5 - Четверг, 2025-Мар-13, 21:51 |
| |
| |
| srgybrdk | Дата: Пятница, 2025-Мар-14, 11:28 | Сообщение # 15 |
|
заглянувший
Группа: Пользователи
Сообщений: 16
Статус: Offline

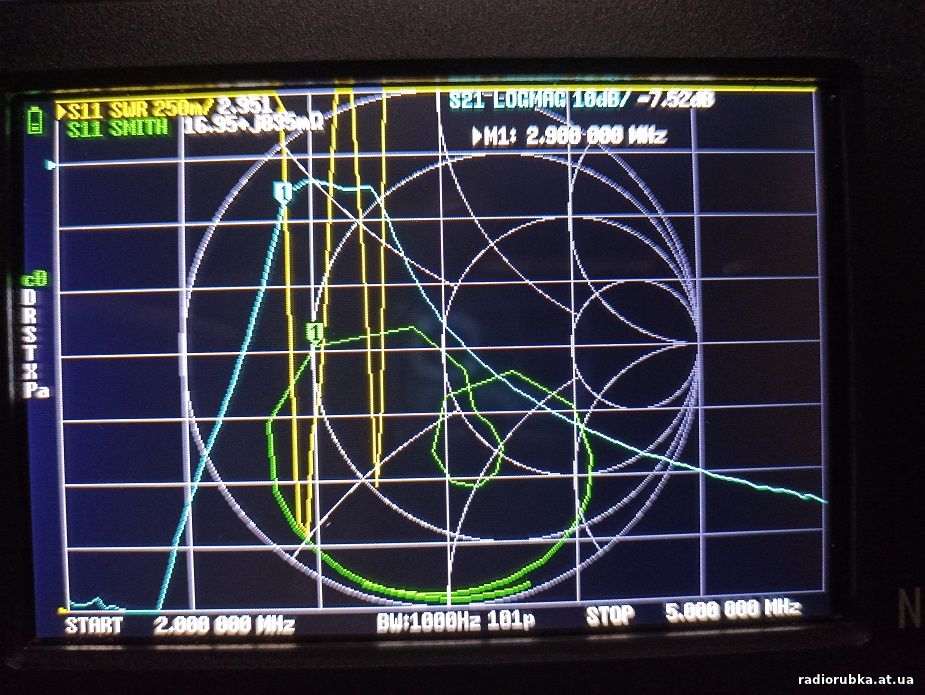

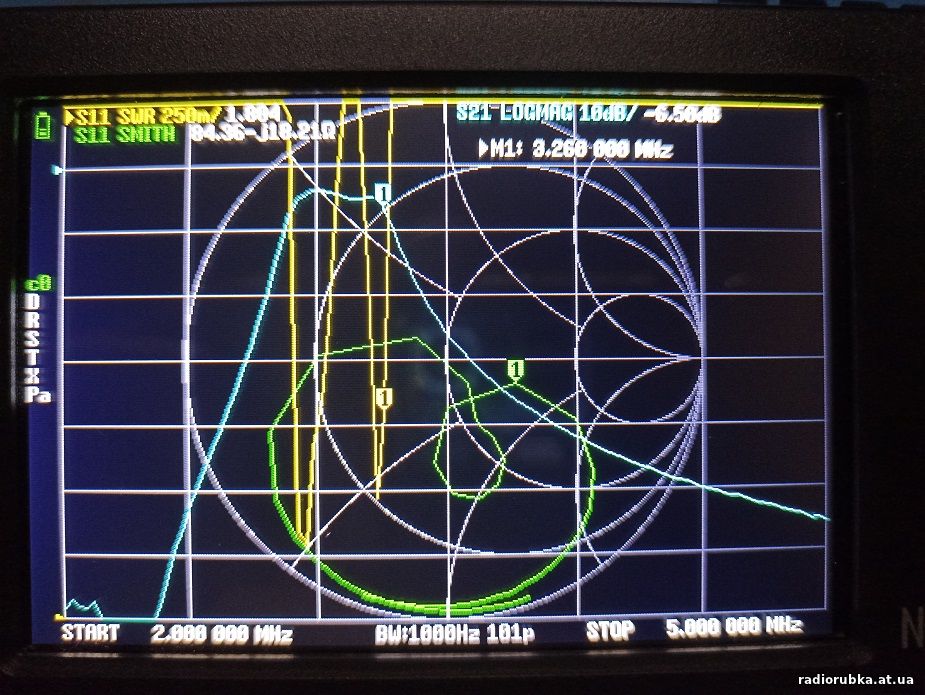

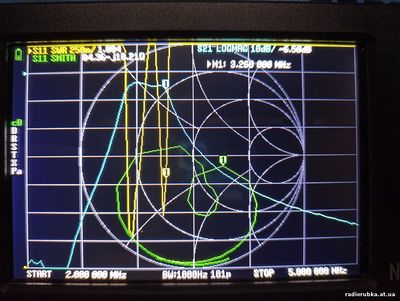

| АЧХ входного фильтра:
Приближая/удаляя дроссели друг к другу, можно расширять/сужать полосу пропускания.
Сообщение отредактировал srgybrdk - Пятница, 2025-Мар-14, 11:31 |
| |
| |
|
