AM/SSB приемник
shwonderДата: Пятница, 2025-Мар-14, 13:34 | Сообщение # 16
просветленный
Группа: Модераторы
Сообщений: 3328
Репутация: 12
Замечания: 0%
Статус: Offline
Цитата srgybrdk ()
АЧХ входного фильтра:
а на сколько можно ожидать подавление зеркального канала ?
Например померять уровень на 3000 кгц, а потом на частоте 3000+(2 х 455)=3910 кгц

Добавлено (2025-Мар-14, 13:36)
---------------------------------------------

Цитата igor_dzhunenko5 ()
Помощь нужна, в сборке ?
та нема питань, будеш у нас можу дати плату(и).
Або якимсь іншим способом.

srgybrdkДата: Пятница, 2025-Мар-14, 13:48 | Сообщение # 17
заглянувший
Группа: Пользователи
Сообщений: 16
Репутация: 1
Замечания: 0%
Статус: Offline
В данном случае зеркальный канал получается 3000-(2*455)=2090. Судя по ачх, в районе -60дб точно есть. Вполне достаточно вроде бы.
А 3910КГц где-то -40дб.


Сообщение отредактировал srgybrdk - Пятница, 2025-Мар-14, 14:03

kotrad78Дата: Пятница, 2025-Мар-14, 15:37 | Сообщение # 18
мастер
Группа: Пользователи
Сообщений: 971
Репутация: 10
Замечания: 0%
Статус: Offline
Цитата srgybrdk ()
А 3910КГц где-то -40дб.

На этом участке начинаются вещалки на сотни киловатт, не мало будет?

shwonderДата: Пятница, 2025-Мар-14, 18:12 | Сообщение # 19
просветленный
Группа: Модераторы
Сообщений: 3328
Репутация: 12
Замечания: 0%
Статус: Offline
Цитата kotrad78 ()
Цитата srgybrdk ()А 3910КГц где-то -40дб.

На этом участке начинаются вещалки на сотни киловатт, не мало будет?
   Та может и достаточно. Вообще обычно один контур дает подавление на 20-22 дб (не знаю откуда взял), поэтому -40 дб - или поскромничал, или что то не правильно мерял, а может и связь сильная меду первым и третим контуром, при таком фильтре должно быть -60. На крайняк катушки можно сделать на кольцах (амидон Т50-2), они станут на место дросселей.
А кому это дорого - слушаем при подавлении зеркалки на 40 дб.
В целом фильтр сделан правильно, правильнее , чем в приемнике на 174ХА2 на который я давал ссылку выше.
Существует правило (не помню откуда взял) если связь между звеньями индуктивная то вход-выход должна быть емкостная. И наоборот : если вход выход индуктивная (витки связи) то  между контурами должна быть емкостная(конденсаторы между контурами).
Тут основной + в том, что дешевые катушки, и три звена, та еще и индуктивная связь между ними.

А мой интерес к этому чисто для накопления опыта.
А что касается приемников то я по прежнему приверженец  TEA6200, и считаю, что лучшей мс нет, и наверное из простых уже не будет. И есть десяток микросхем которыми могу поделиться, только Украина.
Та и фильтров немного есть.

srgybrdkДата: Пятница, 2025-Мар-14, 19:32 | Сообщение # 20
заглянувший
Группа: Пользователи
Сообщений: 16
Репутация: 1
Замечания: 0%
Статус: Offline
Подавление зеркального канала получается более 60дб если гетеродин настроен ниже частоты принимаемого сигнала.

shwonderДата: Пятница, 2025-Мар-14, 19:45 | Сообщение # 21
просветленный
Группа: Модераторы
Сообщений: 3328
Репутация: 12
Замечания: 0%
Статус: Offline
Цитата srgybrdk ()
гетеродин настроен ниже частоты принимаемого сигнала.
обычно гетеродин выше по частоте, так принято делать, не без исключений, бывает и выше.
Но это не принципиально, проехали.
Приемник довольно прост, заслуживает внимания.
Спасибо за труд.

olegby3838Дата: Пятница, 2025-Апр-04, 21:19 | Сообщение # 22
знающий
Группа: Пользователи
Сообщений: 221
Репутация: 7
Замечания: 0%
Статус: Offline
Цитата shwonder ()
Приемник довольно прост, заслуживает внимания
Да, простой и это все, абсолютно все!
Мы же НЕ лупим молотком по пальцам, что бы понять - будет больно. sad
Для того, что бы понять, на что способна та или иная схема, ее паять не нужно, просто прикинуть "красавца" к носу...

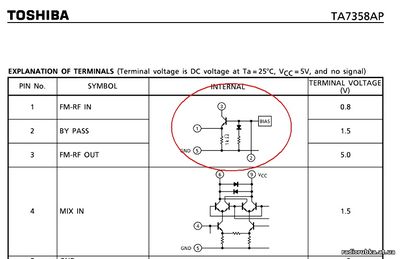

Первый каскад TA7358 выполнен по схеме:



Ток каскада по Datasheet  0,8В/1000 Ом= 0,8мА  Всего лишь!
О какой динамике может идти речь?
Ладно, умельцы этот каскад обходят, уже молодцы. В схеме автора он есть, да еще нагружен на 2кОм...
Дальше смеситель, он активный, с усилением, его первый каскад на биполяре по схеме с ОЭ.
Такая схемотехника в основном используется только для простых переносных приемников с сильно укороченными антеннами,
типа телескопических. Для стационарных полноразмерных антенн - это баловство.
Дальше схему можно больше не рассматривать, хотя там тоже хватает неудачных решений, организация АРУ, например.

Добавлено (2025-Апр-06, 21:45)
---------------------------------------------
Сегодня мой товарищ позвонил, говорит, что я грубо наехал на автора схемы, это отбивает желание к творчеству и т.п, нельзя, так.
Время особо не было, поэтому перекинулись парой фраз и все...
Так не охота заниматься писаниной, и особенно оправдываться, но все же придется.

А давайте подумаем, чисто гипотетически, про тех, кто прочитав про    цитата: "простой и заслуживающий внимания"
приемник, потратят время, средства, соберут его, а эфир какой-то грязноватый, станции мешают друг другу.
Хорошо если сравнить есть с чем, а если нет?  Это желание паять не отобьет?

Нужно понимать, что ты делаешь, чего от конструкции ожидать.
Простой - да.
Хороший - смотря для чего. За городом, где индустриальных помех немного, антенка простая, не диапазонная.
С пивом прокатит.

Саша, предложений по поводу доработки, не будет.
Основные параметры приемника изначально заложены во входной микросхеме.
Другая МС - это другой приемник.

А вот как улучшить прием, могу предложить.
1. Поставить на вход аттенюатор 10 + 20 дБ  и оба вместе. Можно плавный, схемы есть в ИНЕТе.
    Тогда будет работать с любой антенной.
2. Дополнить пассивным резонансным преселектором, с обходом, хотя бы 2х контурным.
    Включать при сложной эфирной обстановке, когда рядом много мощных станций.

Добавлено (2025-Апр-06, 21:50)
---------------------------------------------
На тему ячеек Джильберта полезно почитать здесь:  http://www.cqham.ru/forum....5765762

Прикрепления: 2979214.jpg (49.1 Kb)


Сообщение отредактировал olegby3838 - Суббота, 2025-Апр-05, 07:42

olegby3838Дата: Воскресенье, 2025-Апр-06, 21:55 | Сообщение # 23
знающий
Группа: Пользователи
Сообщений: 221
Репутация: 7
Замечания: 0%
Статус: Offline
Дубль
Прикрепления: g_aglodin_smesitel_s_rasshiren.djvu (109.1 Kb)

kvi16051972Дата: Воскресенье, 2025-Апр-27, 20:44 | Сообщение # 24
заглянувший
Группа: Пользователи
Сообщений: 4
Репутация: 0
Замечания: 0%
Статус: Offline
Цитата shwonder ()
И есть десяток микросхем которыми могу поделиться, только Украина.Та и фильтров немного есть.
shwonder - а что есть?
Какой-нибудь перечень выложите, плиз...
З.Ы. Можно в личку.


Сообщение отредактировал kvi16051972 - Воскресенье, 2025-Апр-27, 20:46

srgybrdkДата: Понедельник, 2025-Апр-28, 12:56 | Сообщение # 25
заглянувший
Группа: Пользователи
Сообщений: 16
Репутация: 1
Замечания: 0%
Статус: Offline
Цитата olegby3838 ()
Дубль
Измеренное осциллографом напряжение на входе смесителя находится в районе 10 мВ(с подключенной антенной конечно). А это немного меньше чем допустимое для SA612 18мВ.

olegby3838Дата: Понедельник, 2025-Апр-28, 20:10 | Сообщение # 26
знающий
Группа: Пользователи
Сообщений: 221
Репутация: 7
Замечания: 0%
Статус: Offline
srgybrdk

1. На каком диапазоне?
2. Время суток?
3. Какая антенна?
4. Что в это время принимал приемник?

Тогда дам полный ответ.

srgybrdkДата: Вторник, 2025-Апр-29, 12:09 | Сообщение # 27
заглянувший
Группа: Пользователи
Сообщений: 16
Репутация: 1
Замечания: 0%
Статус: Offline
Цитата olegby3838 ()
1. На каком диапазоне?2. Время суток?
3. Какая антенна?
4. Что в это время принимал приемник?
1. 2900 - 3300 Кгц
2. Время вечернее
3. Антенна где-то  10м на высоте 7м, подключенная через автотрансформатор 1:3 по виткам. антенна не але конечно. Тут я с Вами  согласен, что с полноразмерной нужно использовать аттенюатор.
4. Так я же на входе смесителя измерял напряжение. Какое имеет значение что принимал приемник?

olegby3838Дата: Вторник, 2025-Апр-29, 13:22 | Сообщение # 28
знающий
Группа: Пользователи
Сообщений: 221
Репутация: 7
Замечания: 0%
Статус: Offline
Цитата srgybrdk ()
Какое имеет значение что принимал приемник?
Вас приемник устраивает, а это самое главное.

kvi16051972Дата: Понедельник, 2025-Май-05, 20:13 | Сообщение # 29
заглянувший
Группа: Пользователи
Сообщений: 4
Репутация: 0
Замечания: 0%
Статус: Offline
Цитата srgybrdk ()
... но у меня 450,5 кГц, чтобы верхняя боковая получилась.

У вас на принципиальной схеме пьезокерамический фильтр указан с латинской литерой "Н" в обозначении, - а это соответствует значению +/- 3 кГц от центральной частоты фильтра 455 кГц (т.е. полоса пропускания составляет 6 кГц).
И частота "опоры" должна составлять, по идее, 451,7 кГц (т.е.: 455 кГц - 3 кГц - 0,3 кГц = 451,7 кГц.).
Но это в "идеале"...

srgybrdkДата: Пятница, 2025-Май-16, 19:43 | Сообщение # 30
заглянувший
Группа: Пользователи
Сообщений: 16
Репутация: 1
Замечания: 0%
Статус: Offline
kvi16051972, по факту у него около 8кгц полоса пропускания.
