Тест азиатских 74HC541 DIP-20 для самодельных драйверов
| |
| kotrad78 | Дата: Четверг, 2025-Май-01, 01:11 | Сообщение # 1 |
 мастер
Группа: Пользователи
Сообщений: 989
Статус: Offline
| Американская компания Texas Instruments больше не выпускает буферных микросхем 74HC541 в корпусе DIP-20, которые радиолюбители до сих пор используют в самодельных драйверах. Есть только остатки на некоторых сайтах:
LCSC - закончились: https://www.lcsc.com/product....19.html
Mouser - есть, около 1.24$ https://www.mouser.com/Product....w%3D%3D
ЧиД - есть, около 68р https://www.chipdip.ru/product/sn74hc541n
Однако, азиатские компании их выпуск продолжают, поэтому купил 3 азиатские микросхемы и провёл им тест.
Схема макета:
Сначала думал на выход 541-й просто подключить какой-нибудь ТО-220 транзистор в качествен нагрузки, но, решил сделать всё качественно. Взял плату из теста драйверов https://radiorubka.at.ua/forum/8-316-3 (3 страница, сообщение 33), драйвер номер 5, на ТО-252-2 P-N сборке NCE30NP1812K.
На сборку подавал 15В, частота теста 3.3МГц, на 541-ю подавал разное напряжение, замеряя стабильность, нагрев и фронты.
Тест 1. SN74HC541N Texas Instruments
Микросхема стабильно работала от 9В, от 10 уже нет, срабатывала защита от большого тока на блоке питания. Поэтому, 9В взял за предел и для азиатских микросхем.
Сначала сигналы на затворе карбида.

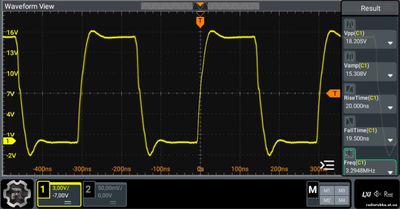

7В, потребление 541-й 60мА, t rise / t fall 21/19.5нс
8В, потребление 541-й 76мА, t rise / t fall 20/19.5нс
В след. сообщении продолжу.
|
| |
| |
| kotrad78 | Дата: Четверг, 2025-Май-01, 01:21 | Сообщение # 2 |
|
мастер
Группа: Пользователи
Сообщений: 989
Статус: Offline
| 9В, потребление 541-й 92мА, t rise / t fall 19.5/19нс
Теперь нагрев.
541-я от 8В, 41.2 градуса
P-N сборка 51.5
541-я от 9В, 47.1 градуса
P-N сборка 55
Итог.
Американская микросхема может раскачивать как отдельные кремниевые мосфеты, так и P-N сборки для самодельных драйверов. 9В стабильный предел. Разница в наклоне фронтов между 7В и 9В 2нс. А как известно, чем резче фронты, тем меньше будет греться силовой мосфет. Таким образом, если американскую 541-ю использовать в качестве преддрайвера для P-N сборок, 8В питание - оптимально. Если делать выше, просто будет лишний нагрев и самой микросхемы и P-N сборки.
Далее будут тесты азиатских микросхем.
|
| |
| |
| kotrad78 | Дата: Четверг, 2025-Май-01, 01:29 | Сообщение # 3 |
|
мастер
Группа: Пользователи
Сообщений: 989
Статус: Offline
| Тест 2. GR 74HC541D
Средняя цена 0.44$ за штуку https://www.lcsc.com/product....62.html
Микросхема по пределу ведёт себя как и американская, то есть 9В стабильно, 10 уже нет.
Сигналы на затворе.
7В, потребление 541-й 53мА, t rise / t fall 21/20.5нс
8В, потребление 541-й 62мА, t rise / t fall 20.5/19.5нс
9В, потребление 541-й 75мА, t rise / t fall 20/19.5нс
Нагрев
541-я от 8В, 38.6 градуса
В след. сообщении продолжу. (на тепловизоре сменил гамму, чтобы белый шрифт температуры было лучше видно)
|
| |
| |
| kotrad78 | Дата: Четверг, 2025-Май-01, 01:33 | Сообщение # 4 |
|
мастер
Группа: Пользователи
Сообщений: 989
Статус: Offline
| P-N сборка 49.2
541-я от 9В, 43.9 градуса
P-N сборка 52
Итог.
Азиатская 541-я от компании GR работает по всем параметрам лучше американской. Такие же фронты, такой же предел по стабильному 9В напряжению, но, меньший ток потребления, меньший нагрев, и меньшая цена. Оптимальное напряжение питания так же, 8В.
|
| |
| |
| kotrad78 | Дата: Четверг, 2025-Май-01, 01:43 | Сообщение # 5 |
|
мастер
Группа: Пользователи
Сообщений: 989
Статус: Offline
| Тест 3. lingxingic SN74HC541N(LX)
Средняя цена 0.24$ за 1, но, можно купить только 6шт минимум: https://www.lcsc.com/product....67.html
Тут уже ситуация чуть хуже. Предел стабильного напряжения 7В. При 7.2..7.3В ток потребления резко возрастает, на блоке питания срабатывает ограничение по току.
Сигналы на затворе:
6В, потребление 541-й 41мА, t rise / t fall 22.5/21нс
7В, потребление 541-й 48мА, t rise / t fall 21/20.5нс
Нагрев
541-я от 7В, 35 градусов
Нагрев сборки не снимал.
Итог.
Микросхема от LX имеет такие же фронты, как и предыдущие, низкое потребление, низкий нагрев. Но, предел стабильной работы 7В.
|
| |
| |
| kotrad78 | Дата: Четверг, 2025-Май-01, 01:51 | Сообщение # 6 |
|
мастер
Группа: Пользователи
Сообщений: 989
Статус: Offline
| Тест 4. XBLW SN74HC541N(XBLW)
Средняя цена 0.27$ за 1, но, так же можно взять только 6шт https://www.lcsc.com/product....34.html
Тут предел стабильной работы ещё ниже. 6В. При 6.5..6.6В так же, ток резко возрастает, блок питания ограничивает ток.
Сигналы на затворе:
5В, потребление 541-й 33мА, t rise / t fall 27/23нс
6В, потребление 541-й 41мА, t rise / t fall 22/21нс
Нагрев
541-я от 6В, 33 градуса
Нагрев сборки 47.1
В следующем сообщении продолжу.
|
| |
| |
| kotrad78 | Дата: Четверг, 2025-Май-01, 02:05 | Сообщение # 7 |
|
мастер
Группа: Пользователи
Сообщений: 989
Статус: Offline
| И нагрев сборки при 5В питании 541-й, 49.5
То есть, как видите, 5В уже недостаточно для полного открытия транзисторов в сборке, поэтому она начинает сильнее греться. Не забывайте, что между 541-й и P-N сборкой стоят разделительные конденсаторы, поэтому, напряжение на затворы сборки поступает U/2. Если питание 5В, на затворы идёт 2.5В.
Итог.
XBLW так же потребляет низкий ток, имеет такие же фронты, как и предыдущие, так же низко греется, но, стабильный лимит 6В.
==========================
Заключение.
Вот, сводная таблица по важным параметрам:
1. Если применять 541-е в качестве преддрайвера для P-N сборки NCE30NP1812K, и на КПД транзисторов в передатчике особо не важно, то, подойдут все микросхемы, с питанием не выше 6В для XBLW, не выше 7В для LX, не выше 8В для Ti и GR. И не ниже 6В для всех микросхем, т.к. от 5В фронты с 22нс расползаются до 27нс.
2. Если КПД транзисторов передатчика важен и бороться за каждую "наносекунду фронтов", то, отлично подойдут американская Ti и азиатская GR, с питанием 8В. К тому же, GR ещё и дешевле и доступнее.
3. Если применять 541-е как самостоятельные драйверы для кремниевых силовых мосфетов, то, подойдут американская Ti и азиатская GR, с питанием не выше 9В.
4. Для пионерки 1.7МГц, подойдут все микросхемы.
5. Выше 3.3МГц не тестировал, поскольку, хоть американская и GR справятся, но, зачем их мучать, когда для таких высоких частот есть гораздо более лучшие и современные драйверы. (можно почитать тут, с самого начала: https://radiorubka.at.ua/forum/8-316-1
|
| |
| |
| sobiratel2023 | Дата: Пятница, 2025-Май-02, 13:35 | Сообщение # 8 |
 любопытный
Группа: Пользователи
Сообщений: 58
Статус: Offline
| Цитата kotrad78 (  ) Американская компания Texas Instruments больше не выпускает буферных микросхем 74HC541 в корпусе DIP-20
[u]
Это конечно прискорбно,но в планарных корпусах для поверхностного монтажа еще делают
https://www.ti.com/product/SN74HCS541#pps
https://www.ti.com/product...._search
https://www.ti.com/product...._search
Присмотрелся,корпус PDIP20 в статусе «активный», да и соответствующие фото на страницах продукта присутствуют.Так что шанс еще есть.Добавлено (2025-Май-14, 13:38)
---------------------------------------------
Шикарнейший параметрический поиск
https://evocom.ua/familie....ceivers
В теории все образцы должны быть фирменным оригиналом.
Сообщение отредактировал sobiratel2023 - Пятница, 2025-Май-02, 14:18 |
| |
| |
| sobiratel2023 | Дата: Пятница, 2025-Июн-13, 09:19 | Сообщение # 9 |
|
любопытный
Группа: Пользователи
Сообщений: 58
Статус: Offline
| Попались в продаже 74нс541 в корпусе дип20.Все аккуратно,красиво,качественно.В маркировке указан шифр Техсас Инструменталс,но смущает отсутствие фирменного логотипа на корпусе.Как-то слабо верится в подобную скромность производителя.Качественный Китай?Брать?
Фото образцов в приложении.
|
| |
| |
| kotrad78 | Дата: Пятница, 2025-Июн-13, 12:10 | Сообщение # 10 |
|
мастер
Группа: Пользователи
Сообщений: 989
Статус: Offline
| Это не Ti, это китайская компания LX, я их тестировал в этой теме, 5-е сообщение. Работают нормально, если не превышать 7В питание. (американские Ti и китайские GR 9-10В выдерживают)
|
| |
| |
| sobiratel2023 | Дата: Понедельник, 2025-Июн-16, 11:22 | Сообщение # 11 |
|
любопытный
Группа: Пользователи
Сообщений: 58
Статус: Offline
| Цитата kotrad78 ( ) Работают нормально, если не превышать 7В питание.
Жаль  ,мосфеты полностью открываться не будут...
С другой стороны,-фирменных мс особо выбора и нет,+ цена :(.
А самый шикарный вариант вот
https://www.digikey.lt/en....5
32ма мА канал,а каналов восемь в параллель...
|
| |
| |
| kotrad78 | Дата: Понедельник, 2025-Июн-16, 13:43 | Сообщение # 12 |
|
мастер
Группа: Пользователи
Сообщений: 989
Статус: Offline
| Цитата sobiratel2023 ( ) Жаль sad ,мосфеты полностью открываться не будут...

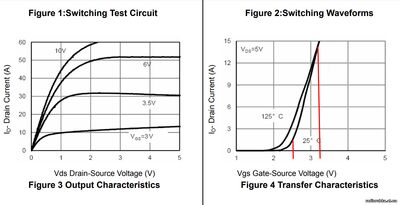

Если после 541-й у вас будет P-N пара мосфетов на сборке NCE30NP1812K, то, смотрите правый график:
Линейный график начинается от +2.5В на затворе. В затворах сборки по схеме стоят разделительные конденсаторы, а это значит, что для начала нормального открытия сборки, ей достаточно 5В питания 541-й. LX версия 541-й стабильно работает до 7В питания, при 7.2В уже срывается. Для надёжной работы на неё можно с регулируемой ЛМ-ки выставить 6.5В. Тогда, после конденсатора на затворах сборки будет 3.25В.
Общая работа драйвера будет нормальной и для 3.3МГц и для 1.7МГц.
Вот, держите рабочую схему стабилизатора напряжения на ЛМ-ке, с выходом 6.6В
R3 - имитация нагрузки, в реальности он не нужен, вместо него будет 541-я. Так что, смело покупайте китайскую LX.
|
| |
| |
| shwonder | Дата: Понедельник, 2025-Июн-16, 16:25 | Сообщение # 13 |
 просветленный
Группа: Модераторы
Сообщений: 3330
Статус: Offline
| та не партесь, все оно будет работать при 8в.
|
| |
| |
| kotrad78 | Дата: Понедельник, 2025-Июн-16, 16:42 | Сообщение # 14 |
|
мастер
Группа: Пользователи
Сообщений: 989
Статус: Offline
| Цитата shwonder ( ) та не партесь, все оно будет работать при 8в.
Не, не совсем так.
Вот пределы стабильной работы на частоте 3.3МГц для разных версий 541-й, которые проверил на практике.
SN74HC541N Texas Instruments (США), стабильный предел 9В (срыв работы 9.7-10В)
74HC541D GR (Китай), стабильный предел 9В (срыв работы 9.4-9.8В)
SN74HC541N(LX) lingxingic (Китай), стабильный предел 7В (срыв работы 7.2-7.4В)
SN74HC541N(XBLW) XBLW (Китай), стабильный предел 6В (срыв работы 6.6-6.7В)
Если превышать эти напряжения, меандр на выходе резко превращается в "кракозябру", а потребляемый ток лавинно вырастает до срабатывания защиты в блоке питания.
Эти 541-е с "ножками", т.е. в DIP-20 корпусе. В смд корпусе китайских клонов ещё больше, но, не вижу смысла их покупать на тест. Если после 541-й ставить NCP P-N сборку, то отлично будут работать все азиатские версии, главное не превышать проверенный максимальный порог питания.
Сообщение отредактировал kotrad78 - Понедельник, 2025-Июн-16, 16:45 |
| |
| |
| sobiratel2023 | Дата: Четверг, 2025-Июн-26, 11:36 | Сообщение # 15 |
|
любопытный
Группа: Пользователи
Сообщений: 58
Статус: Offline
| https://www.digikey.lt/en....5
Оригинал,повышенная нагрузочная способность и быстродействие.Учитывая вышесказанное,15 евро за 20шт упаковку,вроде как разумная цена.Осталось решить с доставкой...
|
| |
| |
|
