Проектирование новых драйверов для передатчиков
| |
| sobiratel2023 | Дата: Воскресенье, 2025-Май-18, 08:54 | Сообщение # 151 |
 любопытный
Группа: Пользователи
Сообщений: 59
Статус: Offline
| Есть сложности,есть описывать не стану,-смысла нет,да и ненужно оно никому.Ярлыки пока не развешивал,но задам один вопрос.Вот есть несколько крупнейших в мире дистрибьютеров радиокомпонентов,которые закупают у производителей эти самые компоненты в огромных объемах и соответственно с колоссальными скидками.Плечо доставки и расходы на нее у них небольшие,рядом ведь по большлму счету.Теперь вопрос,-как может стоить та самая деталь,которую к нам еще нужно привезти,растаможить,накинуть 30-50% прибыли(а за меньшее у нас в принципе не работают) стоить дешевле чем там?Нет,я честно не могу понять.И это без расходов на склад,персонал и внутреннюю логистику.
Цитата Пряник (  ) 74нс241 не удобные по топологии выводов. А работают точно так же, лет 15 назад я их по началу применял.
Значит я не ошибся,уже неплохо.Просто зная свои таланты,думаю что нужно брать микросхемы с солидным запасом,на всякий случай.А тут подвернулись в дип20 с неудобной цоколевкой и впридачу инвертирующие сигнал.Но по цене ровно в 10 раз дешевле,чем оригинальные неинвертирующие в таком самом корпусе,вот и в раздумиях...Добавлено (2025-Май-23, 08:52)
---------------------------------------------
После упорных поисков обнаружился святой Грааль мощных полевиков для усилителя тока в самодельном драйвере затвора мосфет.Это комплиментарная пара КП961+КП967 в шикарных корпусах ТО-126.К сожалению обнаружить иностранные аналоги не удалось, и вообще,-импортные полевики в этом корпусе можно посчитать на пальцах одной руки,пожалуй еще и останутся.Из импортных n-канальных в корпусе ТО-126 представляет интерес логик лэвел FQE10N20LC,но он комплиментарной пары не имеет. Добавлено (2025-Май-27, 11:26)
---------------------------------------------
Щедро делюсь  ссылкой на СПЕЦИАЛИЗИРОВАННЫЕ транзисторы для раскачки затворов mosfet & igbt
https://www.diodes.com/product....#
Работает отличный параметрический фильтр для подбора по нужным характеристикам. Добавлено (2025-Май-27, 11:41)
---------------------------------------------
Кроме тех,что по ссылке,могу добавить вниманию общественности AND9285/D от ON Semiconductor и DN80 от Zetex.
Сообщение отредактировал sobiratel2023 - Воскресенье, 2025-Май-18, 08:57 |
| |
| |
| kotrad78 | Дата: Четверг, 2025-Июн-19, 06:47 | Сообщение # 152 |
 мастер
Группа: Пользователи
Сообщений: 1005
Статус: Offline
| Цитата kotrad78 ( ) Драйвер 3.1. В корпусе SOIC(SOP)-8. UCC27524DR от Texas Instruments
Поскольку сейчас разрабатываю двухтактный передатчик на 4-х SiC мосфетах (по 2 в плечо), решил ещё раз протестировать эту микросхему.
К тому же, приехали американские 90-е карбиды от Инфиниона. Это я проводил эксперимент, обманет китаец или нет. Китайский поставщик ( https://aliexpress.ru/store/1103009080 ) с сайта LCSC оказывается может доставлять детали ещё и с американского сайта Маузер, что вообще замечательно. На китайском LCSC этих карбидов не было, а на Маузере были, обошлись по 5$ за штуку, Infineon Technologies IMW120R090M1HXKSA1 https://cn.mouser.com/Product....A%3D%3D Китайский поставщик прислал оригинальные, новые, американские карбиды, не обманул, молодец!
Это такие же карбиды, как и 160-е от Supsic, только чуть более скоростные.
Макетка:
Схема
Сначала подключал один карбид, два канала микросхемы включил вместе. Потом подключил второй карбид параллельно первому, и в конце скальпелем разрезал выходы микросхемы и два карбида включил по схеме, то есть на каждый канал микросхемы свой карбид. Только разрядный 3кОм резистор не ставил в верхнее плечо.
При 15В питании на частоте 3.3МГц общий потребляемый ток всем драйвером, нагруженного на 2 карбида составил 105мА. Это очень низкий ток, что - просто великолепно!
1. Один канал микросхемы, один карбид, 15В питание, 3.3МГц, потребляемый ток 55мА, нагрев микросхемы 50 градусов, сигнал на затворе:
2. 2 канала, в каждом канале по 1 карбиду, 15В, 3.3МГц, 105мА, нагрев микросхемы 67-68 градусов, сигнал на затворе одного карбида:
Чуть-чуть увеличились фронты с 14/11нс до 16/12нс.
И общий сигнал на затворах двух карбидов:
Сигналы практически сливаются, что - замечательно!!
Таким образом, одну микросхему UCC27524DR можно применять:
- либо как самостоятельный драйвер для двух карбидов, для двухтактного передатчика
- либо как самостоятельный драйвер для двух карбидов, включённых параллельно в одно плечо двухтактного передатчика. Что я и буду делать.
Как писал ранее, UCC27524DR доступна везде и стоит вообще копейки. То есть, одна микросхема заменяет 2шт 541-х буфера + 2шт NCP P-N сборки. Это гораздо выгоднее по цене + гораздо меньше места на плате.
|
| |
| |
| kotrad78 | Дата: Четверг, 2025-Июн-19, 06:53 | Сообщение # 153 |
|
мастер
Группа: Пользователи
Сообщений: 1005
Статус: Offline
| И немного фотографий нагрева:
1. Один канал микросхемы, один карбид, 15В питание, 3.3МГц, потребляемый ток 55мА, нагрев микросхемы 50 градусов:
Что интересно, затворный 3W резистор тоже стал меньше греться, с 70-80 градусов до 43-44. Почему - загадка). Но, это и хорошо.
2. 2 канала, в каждом канале по 1 карбиду, 15В, 3.3МГц, 105мА, нагрев микросхемы 67-68 градусов:
Тут затворные резисторы греются чуть выше, до 53 градусов, но, тоже нормально.
В принципе, 65-70 градусов для драйвера нормально. А если корпус будет вентилироваться, то нагрев ещё меньше будет. Вот, включил кулер рядом, как на фотке в предыдущем сообщении:
Рядом стоящий кулер снизил нагрев до 53-54 градусов.
|
| |
| |
| sobiratel2023 | Дата: Четверг, 2025-Июн-19, 08:55 | Сообщение # 154 |
|
любопытный
Группа: Пользователи
Сообщений: 59
Статус: Offline
| Есть такая интересная микросхема,SN75452BP
https://www.alldatasheet.com/view.js....AvD_BwE
Не совсем конечно драйвер затвора,но очень даже похоже.Два канала по 0,5А и 20в выходного напряжения.Каналы можно включить в параллель,корпус ДИП8.Выглядит поинтересней 74нс541 как в плане выходного тока и напряжения,так и удобства монтажа.Да,быстродействие там тоже вполне достойное.По цене нашел в пределах 0,25$ за шт,но подозреваю что не оригинал.Пробовал кто такие в качестве драйвера затвора мосфет?
Сообщение отредактировал sobiratel2023 - Четверг, 2025-Июн-19, 08:56 |
| |
| |
| kotrad78 | Дата: Четверг, 2025-Июн-19, 12:55 | Сообщение # 155 |
|
мастер
Группа: Пользователи
Сообщений: 1005
Статус: Offline
| Цитата sobiratel2023 ( ) SN75452BP
В качестве преддрайвера перед P-N сборкой пойдёт, в качестве самостоятельного драйвера для мосфета не очень, высоковато время нарастания и спада, да и открытый коллектор, что не очень удобно для драйверов, для разряда затвора.
|
| |
| |
| sobiratel2023 | Дата: Вторник, 2025-Июн-24, 09:24 | Сообщение # 156 |
|
любопытный
Группа: Пользователи
Сообщений: 59
Статус: Offline
| https://www.ti.com/product/SN74ABT16827
20(!) Каналов по 32/64мА
|
| |
| |
| kotrad78 | Дата: Четверг, 2025-Июл-17, 22:19 | Сообщение # 157 |
|
мастер
Группа: Пользователи
Сообщений: 1005
Статус: Offline
| Цитата kotrad78 ( ) А если корпус будет вентилироваться, то нагрев ещё меньше будет
Заказал ради интереса вот такие медные радиаторы, которые можно приклеить прямо на микросхему:
6х6мм https://aliexpress.ru/item/1005005311484847.html
8х8мм https://aliexpress.ru/item/1005006998860929.html
У них на основание приклеен термоскотч, на микросхеме SOIC-8 держатся надёжно. Главное спиртом обезжирить микросхему перед приклеиванием.

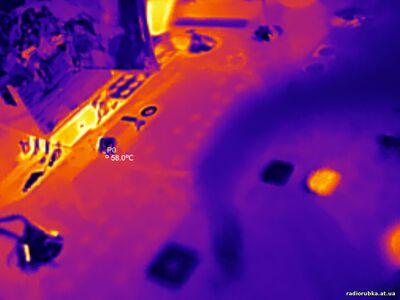

1. Без радиатора, нагрев микросхемы около 63 градусов
2. Что с мелким 6х6мм, что с чуть более крупным 8х8мм, температура падает в среднем на 2.5-3 градуса:
3. И ради интереса припаял к радиатору медную пластину, на фотке выше. Температура упала на 5 градусов:
Таким образом, против физика тепла, как говорится не попрёшь). Радиаторы слишком маленькие, чтобы эффективно отводить тепло в пассивном режиме. Плюс термоскотч гораздо хуже любой термопасты, тоже вносит задержку отвода тепла. А термопасту нанести не получится, т.к. на ней радиаторы сами держаться не будут.
Но, с другой стороны. В реальном передатчике всегда будет принудительная вентиляция корпуса, а в этом случае, эффективность отвода тепла уже будет заметна. Так что, на SOIC-8 микросхемы драйверов можно покупать и ставить 6х6мм радиаторы. При вентиляции корпуса сбросят примерно 5-7 градусов нагрева.
p.s. Как видите на фото, в качестве источника сигнала драйвера подключил LTC ГПД из этой темы: https://radiorubka.at.ua/forum/13-295-3 Сигнал на затворах карбидов отличный, ничем не отличается от сигнала с промышленного генератора. Фото сигнала сделать, к сожалению не успел. Случайно коротнул + питания на один их выходов драйвера и спалил UCC27524. Ну, бывает).
|
| |
| |
|
