Зарядное устройство.
|
|
| US5EVD | Дата: Вторник, 2016-Фев-09, 23:25 | Сообщение # 61 |
 мудрец
Группа: Модераторы
Сообщений: 1214
Статус: Offline
| Не нужно ничего искать. Просто возьми прибор и прозвони. Вырисуй схему с привязкой к выводам, как на картинках, потом определимся, делов на три минуты.
Сообщение отредактировал US5EVD - Вторник, 2016-Фев-09, 23:25 |
| |
| |
| Светофор | Дата: Среда, 2016-Фев-10, 08:58 | Сообщение # 62 |
 просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| прозвонил.трансформатор как самый первый на картинке которую выложил Alex.
Соединил обмотки учитывая фазировку всоответствии с данными для eel-16n для печатки.
Блок молчит(
|
| |
| |
| US5EVD | Дата: Среда, 2016-Фев-10, 09:11 | Сообщение # 63 |
|
мудрец
Группа: Модераторы
Сообщений: 1214
Статус: Offline
| Бррр! Покажи файл с которого сделал печатку.Я врисую тебе схему включения транса. Тут пока нет определенности, потом поедем дальше. Ответь на мой вопрос в теме приемникаТЕА6200.
|
| |
| |
| Светофор | Дата: Среда, 2016-Фев-10, 09:32 | Сообщение # 64 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| сообщение 33,там печатка.приемник у отца дома,поэтому померять уровень
Сейчас не могу.
|
| |
| |
| US5EVD | Дата: Среда, 2016-Фев-10, 10:10 | Сообщение # 65 |
|
мудрец
Группа: Модераторы
Сообщений: 1214
Статус: Offline
| Так на печатке все врисовано уже. Теперь макро фото (прежнее не годится) трансика со стороны ног, с одной и другой стороны. и рядом нарисуй на бумажке его схемку,в соответствии с картинкой . Потом пойдем дальше.
Опаа! Разглядел таки, на печатке неправильная схема трансформатора, так работать не будет.
Выводы 1 и 2 нужно поменять местами, см мою картинку.
Сообщение отредактировал US5EVD - Среда, 2016-Фев-10, 10:35 |
| |
| |
| Светофор | Дата: Среда, 2016-Фев-10, 22:22 | Сообщение # 66 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| плюнул на эту схему...
переделую для зарядки заводской БП,
выставил напряжение 14.3в.
подскажите как теперь ток ограничить на уровне около 5А???
(бп собран на тл494+лм339)
|
| |
| |
| US5EVD | Дата: Четверг, 2016-Фев-11, 08:33 | Сообщение # 67 |
|
мудрец
Группа: Модераторы
Сообщений: 1214
Статус: Offline
| Ну, НЕТ!
Эта схема хорошая. Нужно запустить. Наберись терпения. Все получится!
|
| |
| |
| Alex | Дата: Воскресенье, 2016-Фев-14, 22:02 | Сообщение # 68 |
 мастер
Группа: Пользователи
Сообщений: 1121
Статус: Offline
| Как успехи, не ужели не разобрался?
|
| |
| |
| Светофор | Дата: Воскресенье, 2016-Фев-14, 22:52 | Сообщение # 69 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| к сожалению нет,кучу трансов перепробовал
|
| |
| |
| канделябр | Дата: Понедельник, 2016-Фев-15, 11:59 | Сообщение # 70 |
 опытный
Группа: Модераторы
Сообщений: 695
Статус: Offline
| http://rv9cx.jimdo.com/%D0%B6%....7%D1%83
|
| |
| |
| vlom | Дата: Вторник, 2025-Июн-24, 11:19 | Сообщение # 71 |
|
заглянувший
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Цитата канделябр (  ) http://rv9cx.jimdo.com/%D0%B6%....7%D1%83 |
| |
| |
| olegby3838 | Дата: Четверг, 2025-Июн-26, 21:30 | Сообщение # 72 |
|
знающий
Группа: Пользователи
Сообщений: 240
Статус: Offline
| Одно из самых простых - да.
Насчет самого правильного, ошибаетесь!
Много лет наблюдаю за публикациями, абсолютно в курсе этой темы,
сам на практике опробовал несколько продвинутых вариантов.

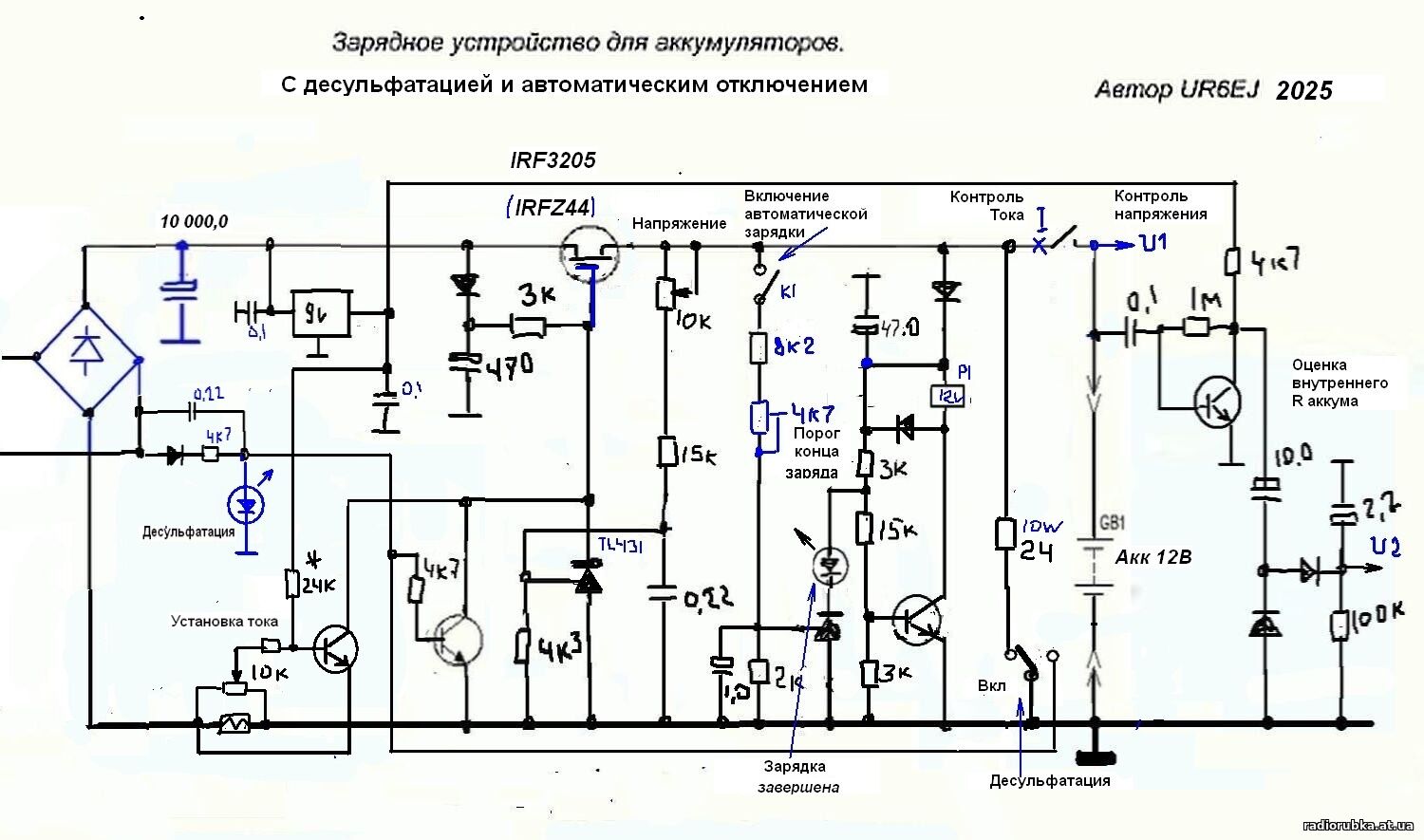

Вот один из последних, может быть кому -то пригодится.
Немного прокомментирую:
1. Схема позволяет самому выбрать и установить нужный режим зарядки, стабильным током или напряжением.
2. Включить десульфатацию с короткими выбросАМИ импульсов зарядного тока по его фронту.
Это увеличивет эффективность восстановления без преждевременного закипания.
3. Имеет встроенный оценочный измеритель внутреннего сопротивления заряжаемого аккума (выход U2).
(приборы контроля зарядного тока, напряжения (U1) и R аккума на схеме не показаны )
4. Возможность автоматического отключения с выбором необходимого порога.
(для CA-CA это не 14,5В, а 16В ) почему так - все есть в ИНЕТе.
5. Имеет защиту от переполюсовки.
Вроде она и нафиг не нужна, но по запарке все бывает, сам попадался...
Схема будет работать и при конденсаторе после моста с меньшей емкостью или вообще без него, но он
позволяет использовать транс меньшей габаритной мощности.
Стаб. на 9В нужен так же для питания встроенного цифрового китайского прибора Вольт + Амперметра,
Вход Вольтметра переключается ВК на измерение R аккума.
Зарядки из переделанных комповых БП тоже имеют место быть, но трудо-время затраты на их изготовление,
доп. обвес для аналогичных функций (не просто U на выходе) и главное - НАДЕЖНОСТЬ,
не идут ни в какое сравнение с этой относительно простой схемой.
Отвечу на вопросы ежели что...
Сообщение отредактировал olegby3838 - Четверг, 2025-Июн-26, 21:57 |
| |
| |
| olegby3838 | Дата: Пятница, 2025-Июн-27, 08:16 | Сообщение # 73 |
|
знающий
Группа: Пользователи
Сообщений: 240
Статус: Offline
| На закуску:

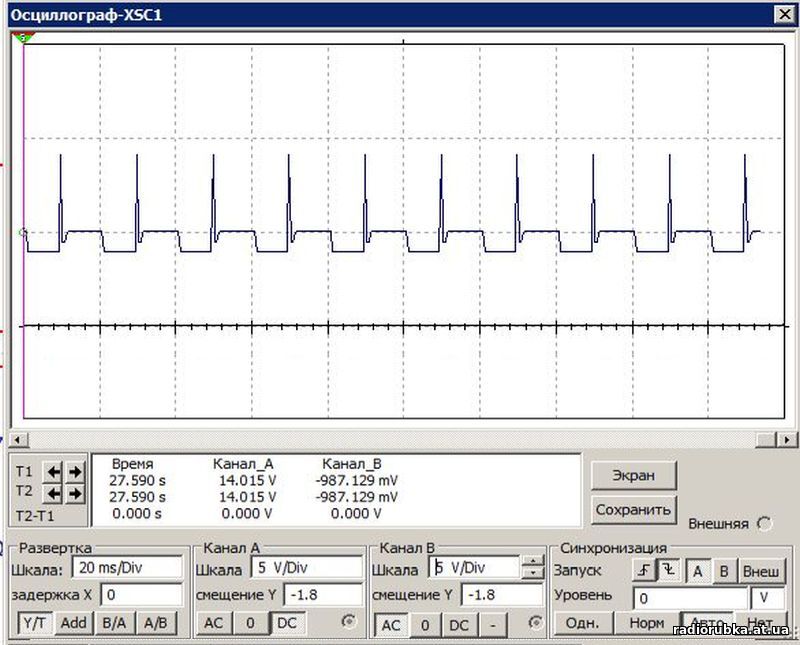

вот форма напряжения на клеммах аккума во время десульфатации.
После некоторого времени зарядки, высота импульсов будет уменьшаться.
-----------------

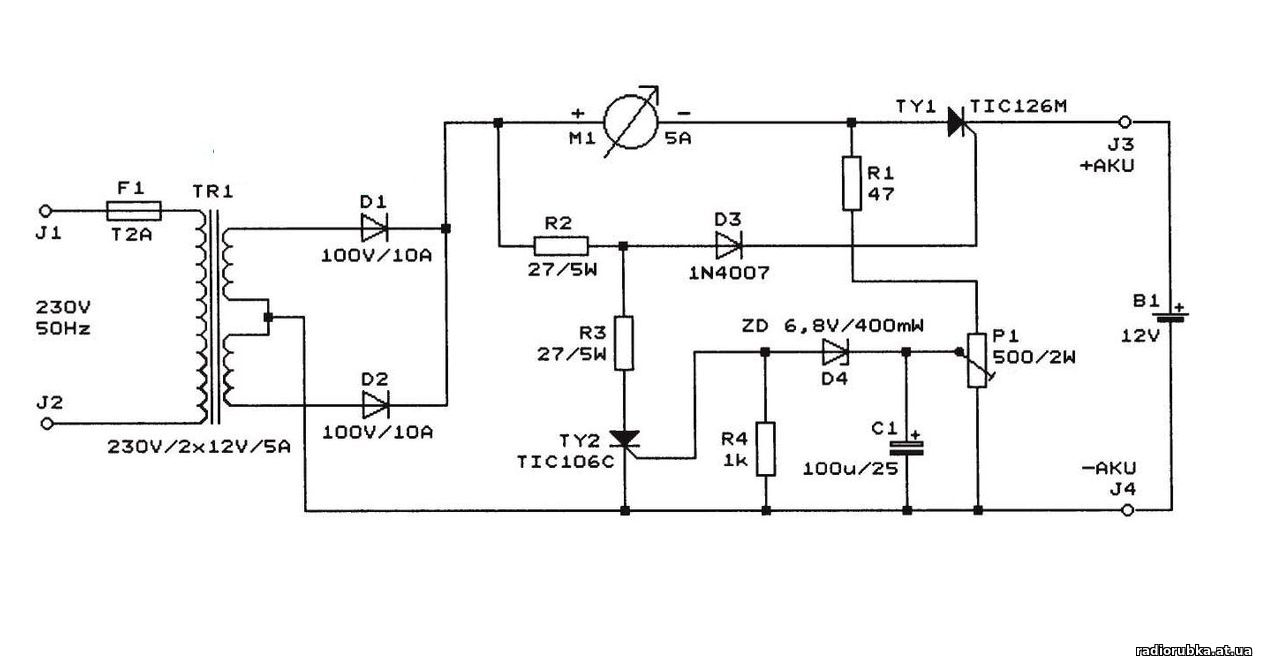

Еще одна схемка очень простой и интересной зарядки из ИНЕТа
Это автомат, после окончания зарядки, аккум отключается.
|
| |
| |
| valerzar1961 | Дата: Пятница, 2025-Июн-27, 12:26 | Сообщение # 74 |
 знающий
Группа: Пользователи
Сообщений: 187
Статус: Offline
| Цитата olegby3838 ( ) Вот один из последних, может быть кому -то пригодится. |
| |
| |
| olegby3838 | Дата: Пятница, 2025-Июн-27, 13:43 | Сообщение # 75 |
|
знающий
Группа: Пользователи
Сообщений: 240
Статус: Offline
| valerzar1961,
Создай новую тему, типа "Линейный УМ для SSB трансивера", а я пока покопаюсь в закутках еще более
древней памяти.
|
| |
| |
