Зарядное устройство.
ПряникДата: Суббота, 2025-Июн-28, 21:58 | Сообщение # 76
знающий
Группа: Проверенные
Сообщений: 248
Репутация: 4
Замечания: 0%
Статус: Offline
вот шукаю схему защиты батарей от переразряда.
Новую тему не стал открывать.
Нужна простая схема для отключения нагрузки при падении напряжения на батарейке до определенного уровня. Это что б не убить батарейки глубоким разрядом, предполагается использовать для литий железо фосфатной химии, напряжение 13.8 или 27в.

Может у кого то будут предложения ?

valerzar1961Дата: Суббота, 2025-Июн-28, 22:20 | Сообщение # 77
знающий
Группа: Пользователи
Сообщений: 185
Репутация: 2
Замечания: 0%
Статус: Online
Цитата Пряник ()
Может у кого то будут предложения ?
Не знаю для чего Вам, но судя по всему для мощного источника, я делал для 12 вольтовой батареи, чтобы роутер работал бесперебойно, на такое в инете много чего, у меня на полевике и 431 регуляторе, работает безотказно.

kotrad78Дата: Суббота, 2025-Июн-28, 22:56 | Сообщение # 78
мастер
Группа: Пользователи
Сообщений: 1000
Репутация: 10
Замечания: 0%
Статус: Offline
Цитата Пряник ()
вот шукаю схему защиты батарей от переразряда.

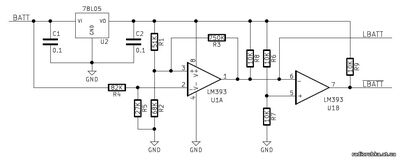

Самая элементарная схема:



На компараторе. На выход можно подключить 2N7000 полевик, в сток которого реле с двумя группами переключаемых контактов. Одна группа будет отключить нагрузку от аккумулятора, вторая группа будет подавать +5В на затвор 2N7000, то есть, чтобы реле самоблокировалось, поскольку после отключения нагрузки напряжение на аккумуляторе может немного подняться и компаратор снова подключит нагрузку.

Схему нашёл в поисковике, поэтому входные резисторы нужно подобрать под нужное напряжение срабатывания на акб.
Прикрепления: 53366726.jpg (35.4 Kb)


Сообщение отредактировал kotrad78 - Суббота, 2025-Июн-28, 22:57

olegby3838Дата: Воскресенье, 2025-Июн-29, 00:08 | Сообщение # 79
знающий
Группа: Пользователи
Сообщений: 237
Репутация: 7
Замечания: 0%
Статус: Offline
Цитата kotrad78 ()
Самая элементарная схема:

Ой ли...
Надо было ИИ подключить.

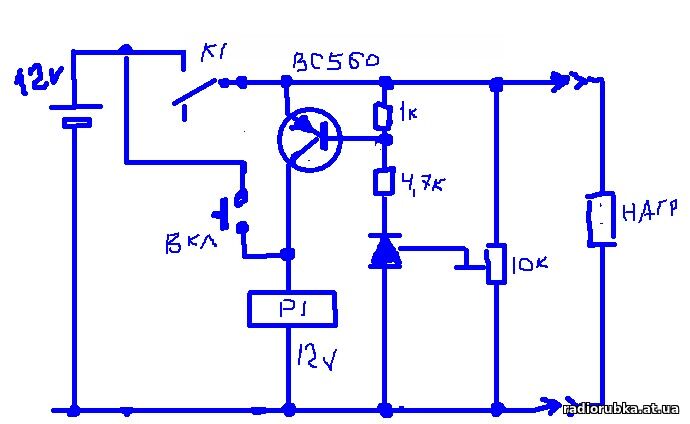

Потратил 5 минут на рисование, даже репу чесать не пришлось.

Пряник,
В принципе, можно сделать на ПТ вместо реле, это если требование к потреблению строгие.
Если нагрузка не сильно мощная, можно поставить РЭС55 , на 12В уверенно срабатывают с сопротивлением около 800_1200Ом.
TL431 забыл подписать.
P.S.
Вместо TL ки можно поставить 2N7000, тогда прокатит подстроечник увеличить в 10 раз.
Прикрепления: 9696503.jpg (33.8 Kb)


Сообщение отредактировал olegby3838 - Воскресенье, 2025-Июн-29, 00:17

olegby3838Дата: Воскресенье, 2025-Июн-29, 00:28 | Сообщение # 80
знающий
Группа: Пользователи
Сообщений: 237
Репутация: 7
Замечания: 0%
Статус: Offline

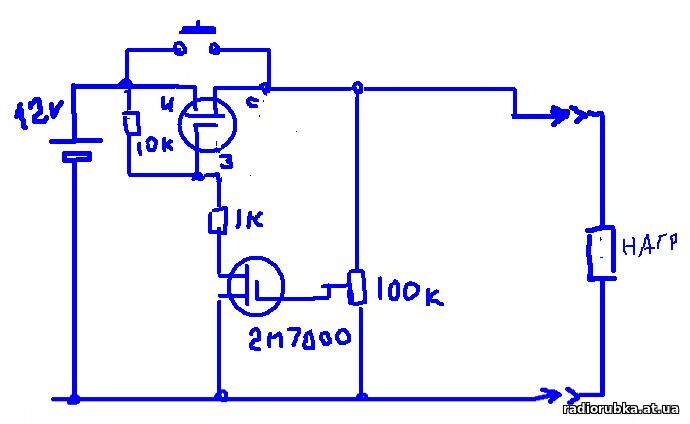

Вот на Р канальном ПТ

Прикрепления: 2615517.jpg (29.3 Kb)


Сообщение отредактировал olegby3838 - Воскресенье, 2025-Июн-29, 00:41
