Синтезатор для АМ-SSB трансивера на Atmega328-Si5351-LCD1602
|
|
| US5EVD | Дата: Пятница, 2017-Май-05, 14:59 | Сообщение # 1 |
 мудрец
Группа: Модераторы
Сообщений: 1223
Статус: Offline
| Спойлер[size=22] Описание работы синтезатора
Диапазон рабочих частот - 0,1 - 99 МГц.
Промежуточная частота (bfo) - устанавливается пользователем от 100кГц до разумного предела
Расстройка +- пока без ограничения, до разумного предела.
Память - 5 ячеек.
Управление АТТ.
Шаг перестройки 10Гц, 100Гц, 500Гц, 1кГц, 10кГц, 100кГц.
Функция точной настройки - включение дополнительного "телеграфного" гетеродина.
Переключение диапазона при превышении частоты 2,4мГц.
При изменении вида модуляции с АМ на LSB USB на выводе JP8 появляется лог 1.
Выходы синтезатора :
CLK0- гетеродин приемника VFO+BFO_AM
CLK1- опорный генератор в режиме LSB USB, в АМ - "телеграфный" гетеродин.
CLK2- VFO в АМ при передаче.
КОРРЕКЦИЯ ДДС
[color=#828282]Вход в режим коррекции ДДС- удерживая кнопку на энкодере "шаг", подать питание на синтезатор. После приветствия появится надпись:
" Corr_DDS ". Крутнуть энкодер. Надпись исчезнет и появится "руководство к действию". Вращая энкодер, при необходимости изменяя шаг перестройки, выставить на выходе частоту 10000.00. Для этого на выход CLK0 нужно подключить частотомер...
После этого кратковременно нажать кнопку переключения памяти. Появится надпись: " Corr DDS Save ".
Все, теперь коррекция сохранится до следующего перепрограммирования процессора..
РЕЖИМ ПРЕДУСТАНОВКИ ЧАСТОТЫ ПЧ
Вход в режим предустановки ПЧ - удерживая кнопку переключения памяти, подать питание на синтезатор. После приветствия появится надпись: "IF Setup". Вращая энкодер, выставить необходимую частоту ПЧ, для выбранного вида модуляции. Затем нажать кнопку "АТТ", установленная частота запишется в память. Далее установить частоту для следующего вида модуляции и снова нажать "АТТ". Когда все нужные частоты будут установлены , нажать кнопку "передача". Контроллер выйдет из режима предустановки
Si5351_1602_06v - С метр для ТЕА6200
Si5351_1602_1v - С метр 0-1В
Частота передачи не удвоенная[/size] !
Схема в 127 сообщении.
Сообщение отредактировал US5EVD - Вторник, 2022-Дек-20, 16:48 |
| |
|
|
| Пряник | Дата: Суббота, 2025-Янв-04, 19:21 | Сообщение # 541 |
|
продвинутый
Группа: Проверенные
Сообщений: 252
Статус: Offline
| так схема из этой ветки.
Я ее дублировал в сообщении 528.
А шоб не листать страницы , выложу еще раз.
Отличие только в том, что решил применить готовый модуль на си5351, там и преобразователь уровня, и генератор, т для меня решается еще ряд проблем.
Очень нравится мне этот синтез.
Плата на большой индикатор размер 140х70мм
это схема.
это вид на синтезатор со стороны деталей.
а это сторона индикатора
Сообщение отредактировал Пряник - Суббота, 2025-Янв-04, 19:22 |
| |
|
|
| sahka1292 | Дата: Вторник, 2025-Дек-09, 21:17 | Сообщение # 542 |
|
заглянувший
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Подскажите под приемник на к174ха2 подойдет
|
| |
|
|
| US5EVD | Дата: Четверг, 2025-Дек-11, 08:41 | Сообщение # 543 |
|
мудрец
Группа: Модераторы
Сообщений: 1223
Статус: Offline
| Цитата sahka1292 (  ) Подскажите под приемник на к174ха2 подойдет
А так подойдет. И скорее всего придется подобрать уровни гетеродина, с "сишки" выходит многовато.
|
| |
|
|
| sahka1292 | Дата: Четверг, 2025-Дек-11, 18:59 | Сообщение # 544 |
|
заглянувший
Группа: Пользователи
Сообщений: 3
Статус: Offline
| К выводам 5 и 6 подключены частотозадающие элементы гетеродина. Гетеродин работает выше частоты принимаемых сигналов на 465 кГц
|
| |
|
|
| US5EVD | Дата: Воскресенье, 2025-Дек-14, 20:55 | Сообщение # 545 |
|
мудрец
Группа: Модераторы
Сообщений: 1223
Статус: Offline
|

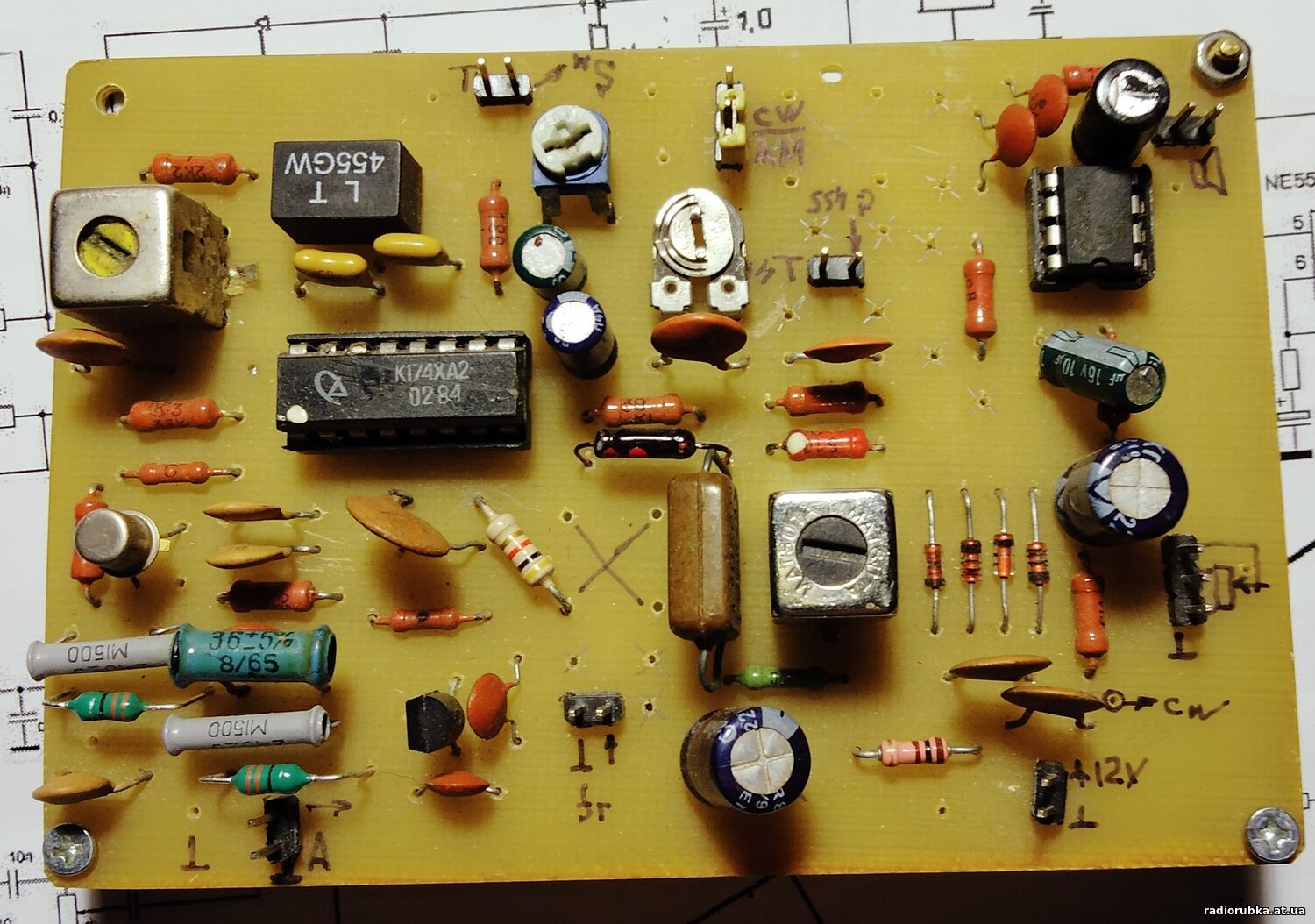

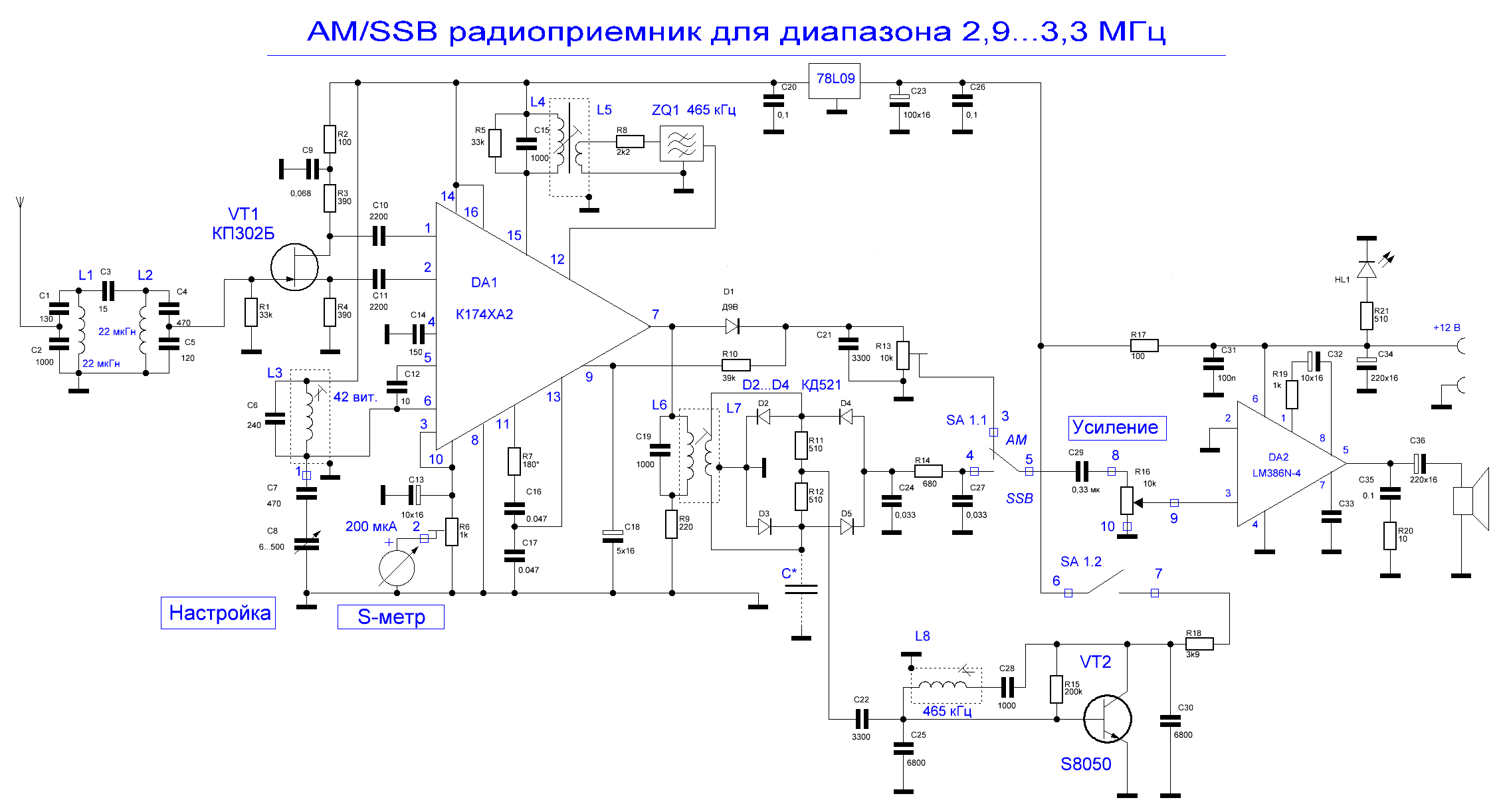

Делал такой.
6й вывод через резистор 3к с питанием. 5й через конденсатор 100н на общий. Синтезатор на 4й через конденсатор. Поиграться с емкостью, по лучшему приему.
Удачи.
|
| |
|
|
| valerzar1961 | Дата: Понедельник, 2025-Дек-15, 00:21 | Сообщение # 546 |
 знающий
Группа: Пользователи
Сообщений: 206
Статус: Offline
| Цитата US5EVD ( ) Делал такой |
| |
|
|
| sahka1292 | Дата: Четверг, 2025-Дек-18, 21:22 | Сообщение # 547 |
|
заглянувший
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Благодарю за ответ. Данный приемник планируется использоваться с передатчиком
|
| |
|
|
