ШИМ модулятор на LTC6992IS6-2, SiC мосфете и диоде
| |
| kotrad78 | Дата: Понедельник, 2025-Фев-17, 16:50 | Сообщение # 61 |
 мастер
Группа: Пользователи
Сообщений: 950
Статус: Offline
| Цитата rw6bw73 (  ) Какую оптимальную скважность выставить 40 или 50 процентов ?
Тут дело личного вкуса каждого.
50% - будет максимально неискажённый сигнал
40% - сигнал будет с небольшими искажениями, но увеличивается его плотность, что повышает пробиваемость на даль и среди помех.
|
| |
| |
| kotrad78 | Дата: Пятница, 2025-Фев-21, 22:49 | Сообщение # 62 |
|
мастер
Группа: Пользователи
Сообщений: 950
Статус: Offline
| Цитата rw6bw73 ( ) Полет нормальный.
Я вам в теме отвечу, а то через ЛС скрины не прикрепляются.
Расчёт ФНЧ через калькулятор на этом сайте: https://markimicrowave.com/technic....gn-tool
1. Подключаете передатчик на эквивалент 50Ом (это важно!!, т.к. даже на согласованную антенну ток может быть другим) напрямую, без модулятора, замеряете напряжение на входе передатчика (т.к. на проводах от блока питания может быть просадка) и ток. По закону Ома вычисляете сопротивление передатчика. От этого значения отнимаете 20%, у вас получилось 17Ом.
2. Response - ставите Lowpass, то есть - ФНЧ
3. Type - тип, ставите Баттерворта
4. Topology - топология, выбираете Series First, то есть ФНЧ начинается с катушки
5. Order - порядок ФНЧ, достаточно 4
6. Cutoff Frequency - это частота среза ФНЧ, ставим, например 15кГц, если хотим вещать голос и музыку, или 9кГц, если только речь. Выше 15 смысла нет, т.к. все АМ приёмники вообще имеют полосу обычно в 4.5кГц на АМ.
7. Output Impedance - выходное сопротивление ФНЧ, вот сюда как раз прописываем получившееся сопротивление лично вашего передатчика, 17Ом.
8. Imput Impedance - входное сопротивление ФНЧ, пока ставим 5Ом. Потом будете настраивать.
9. Component Values - значение номиналов, выбираем Стандарт и ничего там не трогаем.
Теперь настройка.
Нажимаем внизу красную кнопку Compute и смотрим на график. У нас будут две линии, красная и чёрная. Меняем (8) входное сопротивление до тех пор, пока красная линия будет сверху чёрной, а сами линии будут практически впритык, касаться друг друга.
- если они будут сильно пересекать друг друга - это плохо.
- если они будут сильно далеко друг от друга - это тоже плохо.

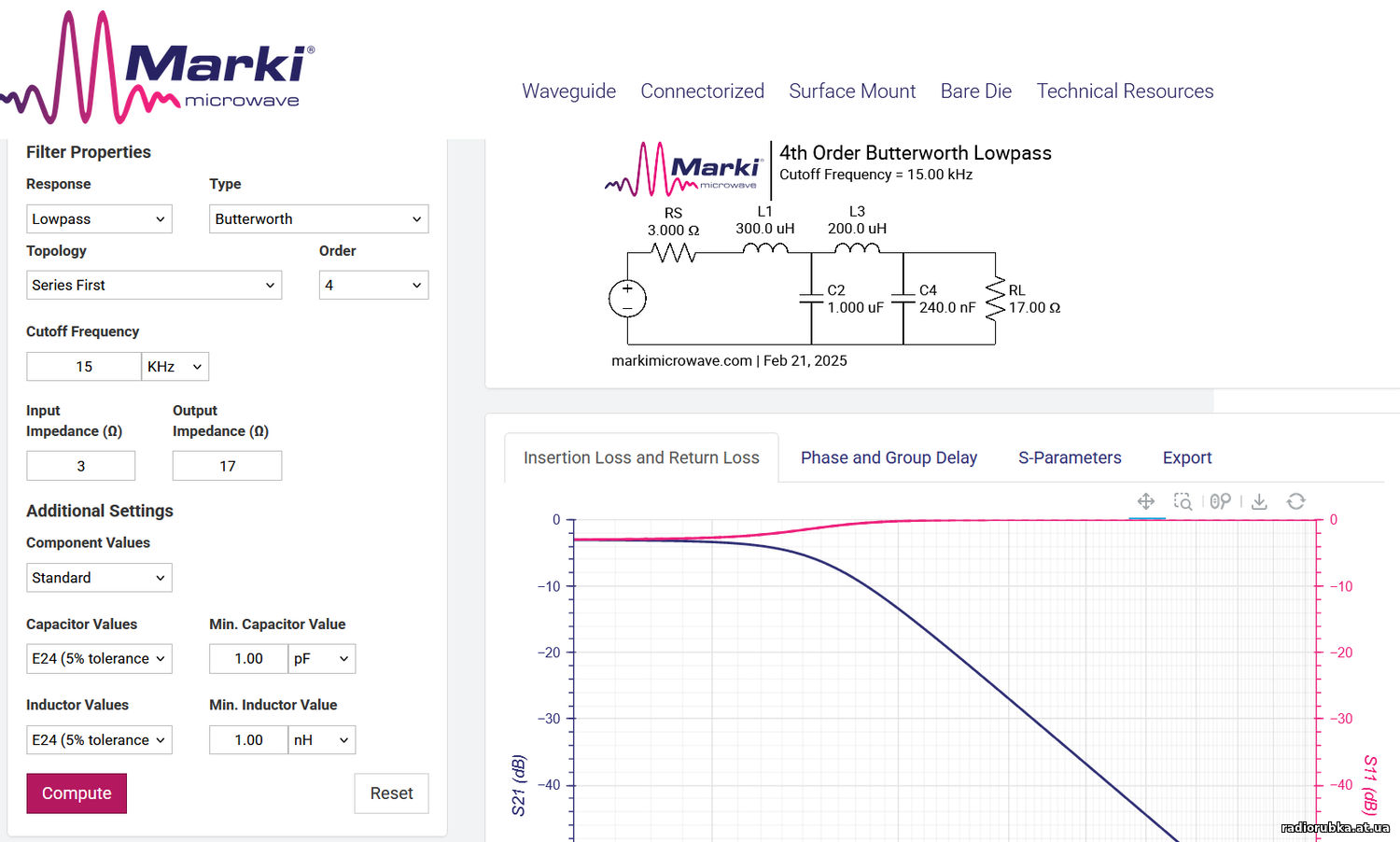

Вот такой результат для вашего передатчика под 17Ом и частоту среза в 15кГц
Изотовление ФНЧ.
1. Дроссели настоятельно рекомендую мотать на сендастовых кольцах, они в 2.5 раза меньше греются, чем кольца из распылённого железа такого же размера. Для мощности передатчика до 1кВт можно вот такие кольца, 10шт комплект: https://aliexpress.ru/item/1005005183745905.html Покупал по этой ссылке, кольца качественные, не поддельные.
- когда кольца приедут, мотаем (плотно, виток к витку) тестовые 25 витков тем проводом, которым будем мотать (я использовал 1.25мм, ПЭТВ-2, наш, отечественный, китайской меди не доверяю). Замеряем индуктивность и делим её на 25, то есть, вычисляем индуктивность 1 витка. 10 витков мотать недостаточно!! поскольку зависимость индуктивности от витков не очень линейная. После чего, вычисляем кол-во витков для нужной индуктивности + 20% запас.
- намотали с запасом, измерили, отмотали 1 виток, снова измерили и т.д., до требуемой индуктивности.
2. Смотрим на конденсаторы. Первый 1мкф, второй 240нф. Просто так такие значения ставить нельзя! Нужно обеспечить минимальный ESR, а для этого, ставим по 3-4шт параллельно, чтобы в сумме получилась нужная ёмкость.
1мкф, можно поставить 470нф + 470нф типа CBB или полимерные + 2 керамических по 33нф, SMD или выводных. Я ещё ставил 2шт по 2.2нф, SMD, чтобы обрезать ВЧ шум.
240нф, можно поставить 100нф + 100нф CBB + 2 керамических по 22нф.
Напряжение конденсаторов в 3 раза выше, чем питающее напряжение блока питания модулятора. Это с запасом, если вдруг на выходе ФНЧ будет ВЧ звон. Например, если питание 150В, то конденсаторы выбирать на напряжение от 450В.
Важно! Обратите внимание на ваш передатчик. Если у него по питанию стоят шунтирующие ёмкости, то эти ёмкости + вторая ёмкость ФНЧ, в сумме не сильно должны превышать 240нф. Если у вас вторая ёмкость ФНЧ 240нф, а в передатчике стоят шунтирующие по 1мкф, работа ФНЧ будет сильно нарушена.
|
| |
| |
| kotrad78 | Дата: Четверг, 2025-Апр-10, 04:05 | Сообщение # 63 |
|
мастер
Группа: Пользователи
Сообщений: 950
Статус: Offline
| Цитата kotrad78 ( ) Приехала плата, постепенно наполняю.
Пока едут детали для ган передатчика и новой партии драйверов, решил доделать НЧ микрофонную часть, хоть и очень не люблю этот узел.
1. SSM компрессор в работе не понравился.
- если ставить ФНЧ 4.5кГц до него, то после компрессора сигнал до 7-8кГц расширяется. Это не дело.
- если ставить ФНЧ 4.5кГц после него, то теряется суть компрессии, она сглаживается. В итоге, что с SSM, что без него в реальной работе получается почти одинаково. Так что, решил отказаться от этой платки.

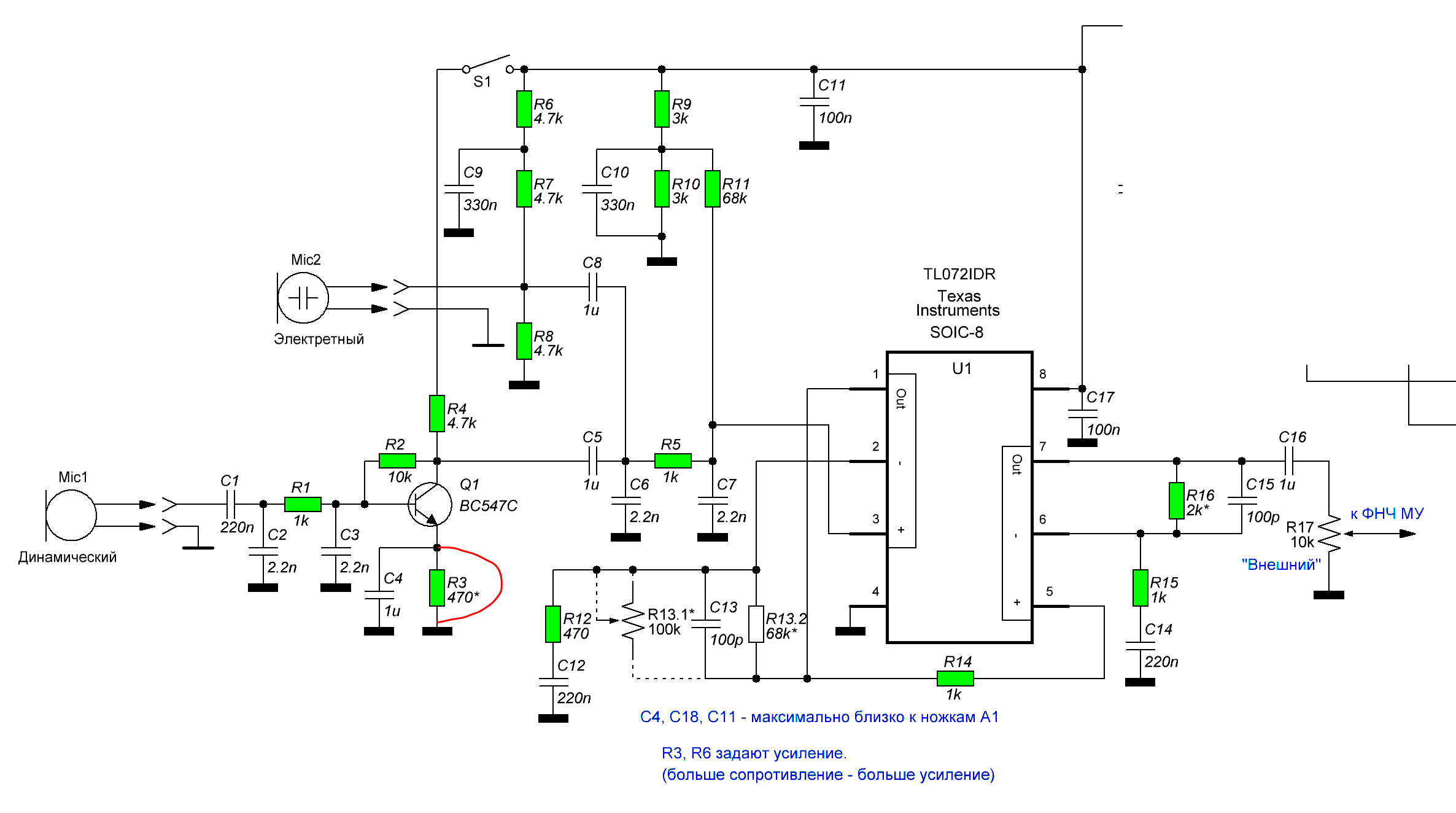

2. После сборки платы обнаружил проблему. Какой-то непонятный возбуд-генерация микрофонного усилителя. Смотрите часть схемы:
Это МУ на двух ОУ. Первый с большим и регулируемым усилением, второй дополнительный, с небольшим усилением. При подаче питания на выходе слышен какой-то рокот. р-р-р-р-р-р-р-р, надо было записать. Частота рокота в районе 100Гц. Сам МУ работает, усиливает сигнал с микрофона хорошо, чисто, но этот рокот очень громкий. Микрофон подключил динамический. Что пробовал.
1. замкнул вход динамического микрофон - рокот остался. Т.е., это не наводка на микрофон.
2. замыкал С7 и С6, то есть вход первого ОУ. Рокот полностью прекращался.
3. громкость рокота меняется от подстроечного резистора R13.1 (R13.2 отсутствует). Когда сопротивление резистора максимальное, громкость рокота максимальная. Когда резистор выведен в 0, т.е. закорочен, рокот полностью прекращается. Сначала думал, что ОУ как-то входит в генерацию. Потом решил замкнуть резистор R3 в эмиттере входного транзистора, на фото красная линия. Рокот почти полностью пропал. Усиление микрофона не поменялось. Еле-еле заметен. Работать так уже можно, но, всё же хотелось бы понять его природу. Какие будут мысли?

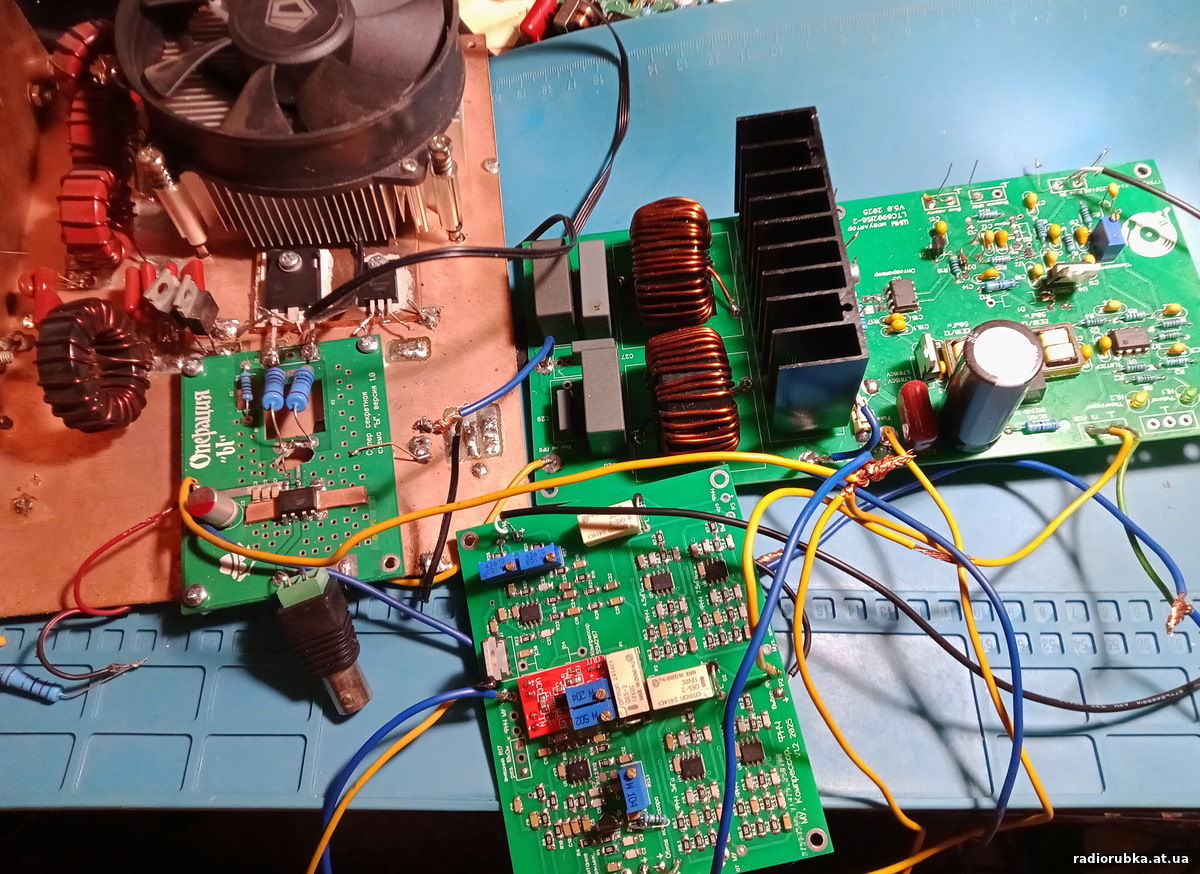

Решил выйти в эфир. Собрал всё в кучу и на проводках))
Слева, на медном текстолите - передатчик класса Е(ЕШ) на SiC 160-м мосфете и с оптодрайвером по входу. Справа LTC модулятор V5.0. По центру микрофонный тракт.
Провёл десяток связей, все отметили отличное качество сигнала со средними и высокими частотами.
Осталось только понять природу этого рокота.
Сообщение отредактировал kotrad78 - Четверг, 2025-Апр-10, 04:09 |
| |
| |
|
