Передатчик по схеме мост с драйвером на борту МОСТ 2021
shwonderДата: Понедельник, 2025-Янв-06, 12:01 | Сообщение # 16
просветленный
Группа: Модераторы
Сообщений: 3292
Репутация: 12
Замечания: 0%
Статус: Offline
Цитата kotrad78 ()
Попробовал смоделировать эту схему
модель не точная получилась у вас.
А точнее:- выходной ФНЧ. Для класса Е применяется последовательный ФНЧ, для этого передатчика - паралельный.
ФНЧ должен начинаться с паралельной входу емкости. На схеме видно.

Цитата kotrad78 ()
Швондер, вы не могли бы проверить это на практике?
я проверю. Но я сотни раз включал передатчик без нагрузки, и по невнимательности и специально, ничего особого не замечалось.
И да, там же еще диоды стоят, в каждом полумосте, если что и придет , то сольется на питание.

должен быть вот такой ФНЧ :

Прикрепления: 8362837.png (20.6 Kb)

kotrad78Дата: Понедельник, 2025-Янв-06, 14:56 | Сообщение # 17
опытный
Группа: Пользователи
Сообщений: 610
Репутация: 7
Замечания: 0%
Статус: Offline
Цитата shwonder ()
Для класса Е применяется последовательный ФНЧ, для этого передатчика - паралельный.

Питание 100В.

Параллельный ФНЧ:



Последовательный ФНЧ:



Питание 160В

Параллельный ФНЧ:



Последовательный ФНЧ:



Итог.

Параллельный ФНЧ:

100В. КПД 80%, нагрев транзисторов около 28Вт, выходная мощность 439Вт
160В. КПД 75%, нагрев транзисторов около 88Вт, выходная мощность 1080Вт

Последовательный ФНЧ:

100В. КПД 83%, нагрев транзисторов около 23Вт, выходная мощность 395Вт
160В. КПД 82%, нагрев транзисторов около 56Вт, выходная мощность 1010Вт
Прикрепления: 78210855.jpg (147.4 Kb) · 95293933.jpg (155.6 Kb) · 80628568.jpg (145.7 Kb) · 41734951.jpg (152.8 Kb)

shwonderДата: Вторник, Вчера, 13:32 | Сообщение # 18
просветленный
Группа: Модераторы
Сообщений: 3292
Репутация: 12
Замечания: 0%
Статус: Offline
На базе этого моста был разработан облегченный вариант 2021 года.
Ставилась задача сделать передатчик по типу как в Р-104м.
Мощность 20-30вт , питание от батарей 12-14в. Преобразование до 60в и эти 60в подаются на модулятор, при этом имеем 25вт в антенне (после модулятора 30в).
В общем получилось, схема мост, транзисторы ирф540 4 штуки. при 60в легко 100вт на эквиваленте, без особого нагрева.
Приемник на ТЕА6200.
К сожалению не довел до конечного варианта, появилась более срочная работа.

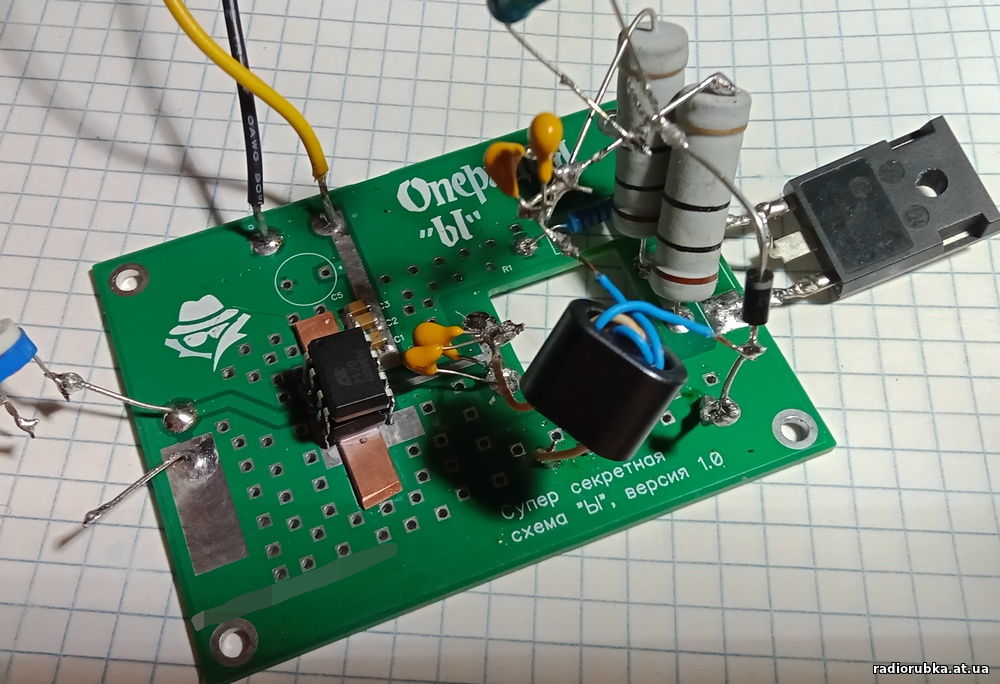

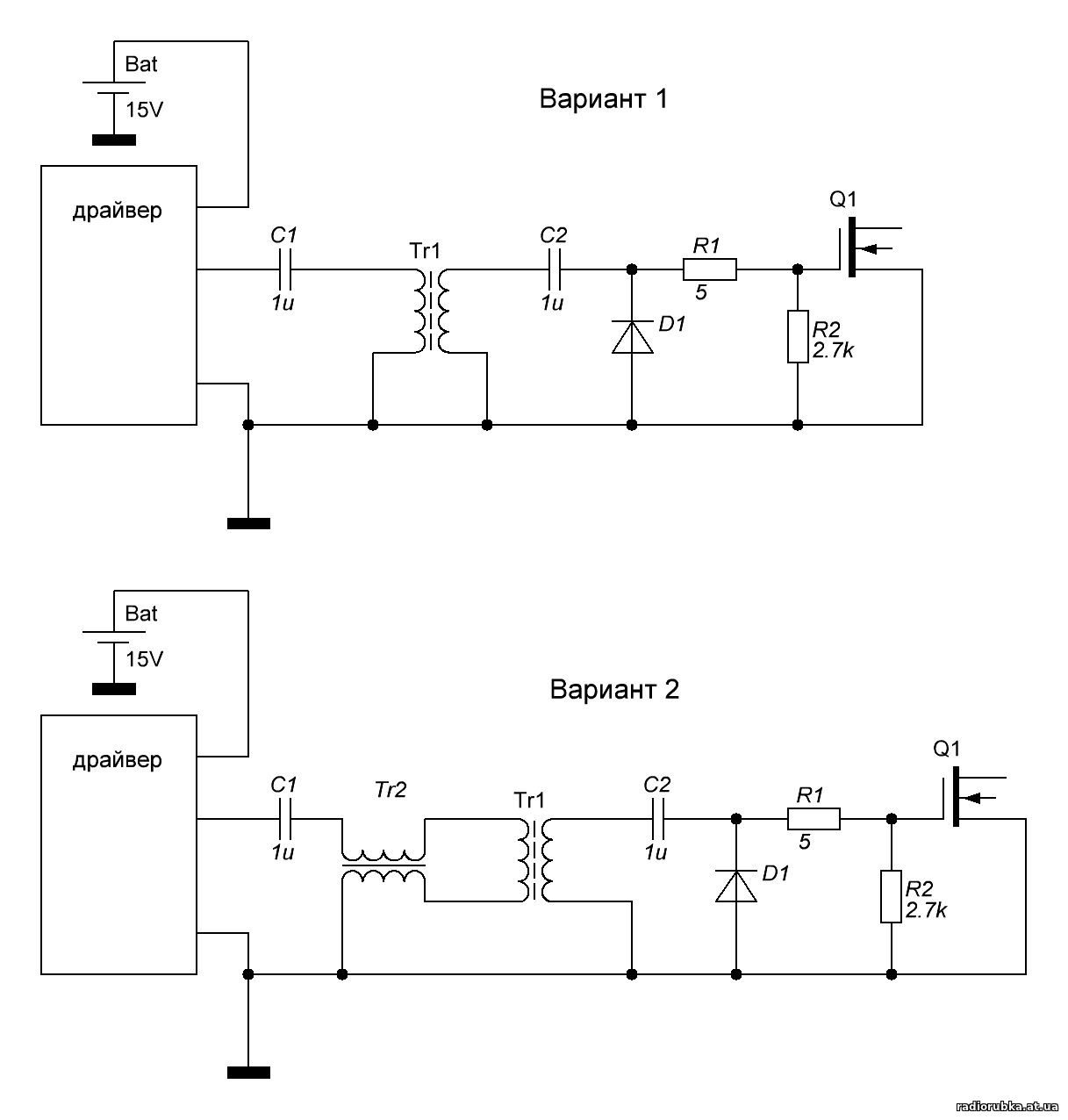

фото платы, там сам мост с драйвером, переключаемый фнч передатчика (Тройка или Пионер), ксв метер.


таких мостов было сделано несколько штук (5 или больше), это для изучения повторяемости.
При сборке после нарезания резьбы поленился снять фаску, этот буртик продавливал слюду, пришлось все разбирать и устранять, поэтому транзисторы такие замызганные, в пасте.


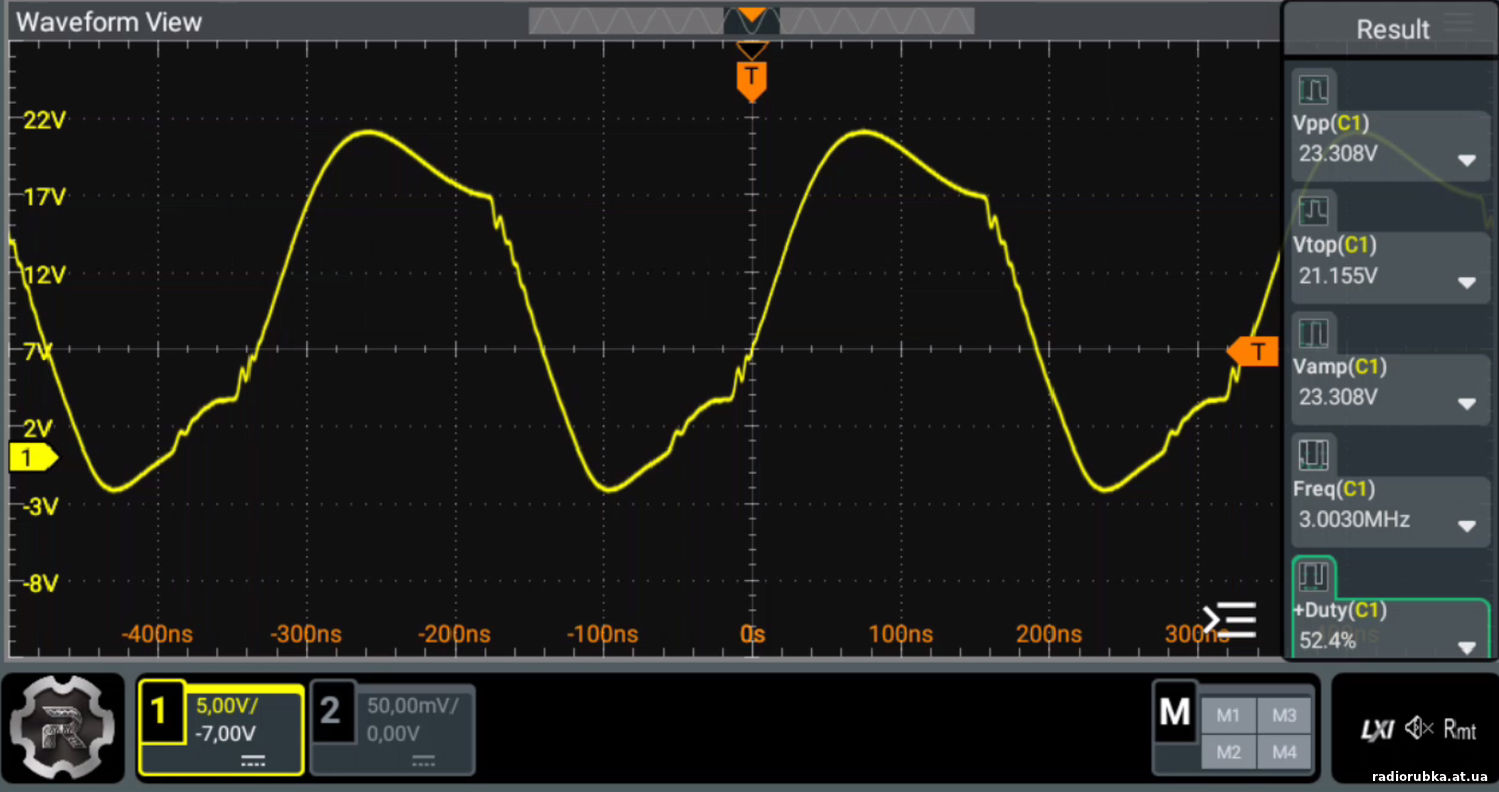

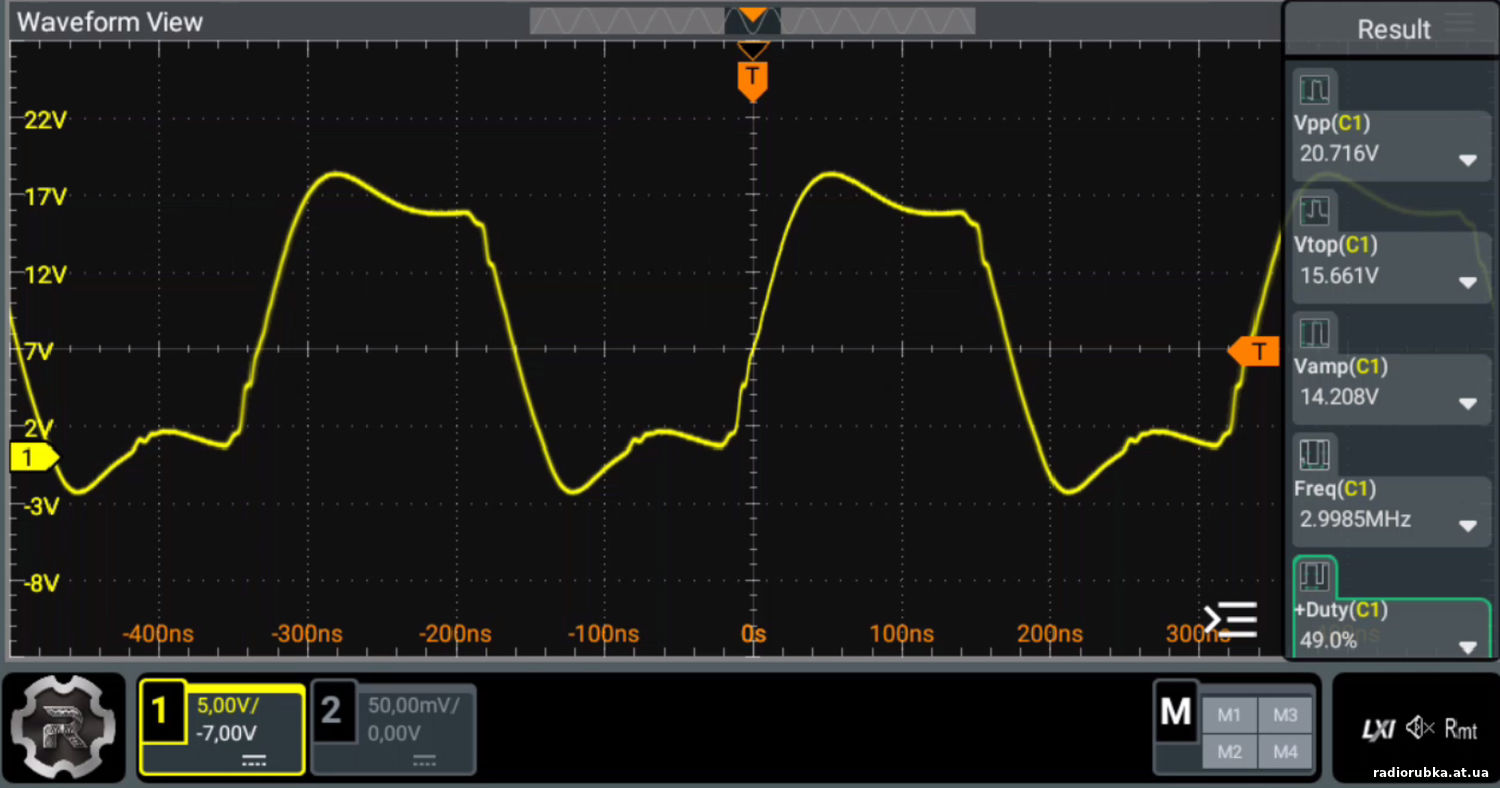

а это источник питания при работе на мост. На выходе чуть больше 40 вт , частота 3 мгц.

Прикрепления: 3554929.jpg (248.3 Kb) · 5444414.jpg (277.0 Kb) · 8005443.jpg (173.5 Kb)

kraftserg611Дата: Вторник, Вчера, 19:42 | Сообщение # 19
любопытный
Группа: Пользователи
Сообщений: 61
Репутация: 1
Замечания: 0%
Статус: Offline
можно у вас приобрести плату моста ? можно пустую

rw6bw73Дата: Вторник, Вчера, 19:42 | Сообщение # 20
практикующий
Группа: Пользователи
Сообщений: 131
Репутация: 1
Замечания: 0%
Статус: Offline
Какую частоту среза оптимально закладывать в прогу при расчете ФНЧ  на выходе моста

ПряникДата: Вторник, Вчера, 21:38 | Сообщение # 21
знающий
Группа: Проверенные
Сообщений: 231
Репутация: 3
Замечания: 0%
Статус: Offline
Цитата kraftserg611 ()
можно у вас приобрести плату моста ? можно пустую
у вас не заполнен профиль, поэтому и не знаю, можно или нет.
другими словами я не знаю где вы находитесь.
Цитата rw6bw73 ()
Какую частоту среза оптимально закладывать в прогу при расчете ФНЧ на выходе моста
в первом посте есть схема. там в правом верхнем углу есть то, что вас интересует.
