Мой первый микроскоп для пайки SMD
| |
| kotrad78 | Дата: Среда, 2025-Фев-19, 10:17 | Сообщение # 1 |
 мастер
Группа: Пользователи
Сообщений: 951
Статус: Online
| Годы идут, глаза стареют, поэтому пришло время для покупки мелкоскопа.
Как всегда выбирал долго и щепетильно, около полугода, перебрал огромное количество моделей, перечитал тысячи отзывов, пересмотрел сотни роликов, сопоставил функционал и цены. И остановился на модели EDM9: https://aliexpress.ru/item/1005004653944964.html Средняя цена около 70$ на текущий момент.
Главные возможности и плюсы:
- есть встроенный экран и аккумулятор, может работать автономно
- может подключаться к ПК, что очень удобно, смотреть на большом мониторе, делать фото и видео.
- никаких драйверов не нужно, в Win11 есть встроенная программа "Камера", которая сразу видит микроскоп.
- фокусировка механическая, ручная, можно настроить нужный участок.
- низкая задержка при резких движениях, на взгляд около 100-150мс. Её заметно, но в реальной работе не мешает.
- русифицированное меню
Минусы:
- маленькое расстояние от центра камеры до стойки штатива, по которой ползает камера - около 6.5см. То есть, крупные платы на родном штативе не посмотришь, придётся снимать камеру.
- тугие стойки дополнительных двух фонариков, гнёшь их, чтобы направить свет точно на деталь, а они медленно пружинят.
- экран не сенсорный, но, это так, придирки уже.
Теперь результаты испытаний.
1. Максимальное возвышение на родной стойке, микросхема SOT-23-6 от LTC ШИМ модулятора, рядом 1206 резистор:
2. Опускаю камеру ниже:
3. Ещё ниже
Это предел, чтобы ещё можно было паять и паяльник не задевал окантовку камеры. Ширина печатных дорожек 0.7мм, длина корпуса микросхемы 3мм.
Камеру можно опускать ещё ниже, но, уже без возможности пайки. Просто, чтобы смотреть на качество пайки, искать трещины, кз, грязь и т.д.

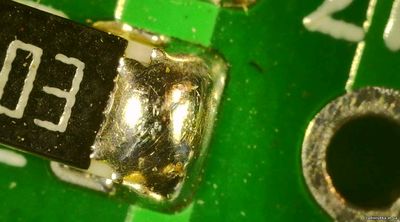

4. Приблизить камеру к микрохсеме мешала 5В лм-ка, поэтому переключил взор на 910кОм смд резистор рядом, формат 1206
5. И максимальное приближение, окантовка камеры упирается в плату
Всё увеличение физическое, то есть цифровой зум не использовал, он тут излишен, т.к. увеличение и так огромное. Скриншоты делал с экрана ПК.
Так же небольшое видео записал. Основная масса компонентов 1206 формата, только на плате компрессора ещё меньше.
В начале видео дёргал плату и жало паяльника, чтобы показать задержку скорости реакции камеры.
Ссылка на видео, у кого ютуб медленно работает: https://disk.yandex.ru/d/pddMw-yUalvs-w
В общем, аппарат мне нравится).
Сообщение отредактировал kotrad78 - Среда, 2025-Фев-19, 10:22 |
| |
| |
| kotrad78 | Дата: Среда, 2025-Фев-19, 11:15 | Сообщение # 2 |
|
мастер
Группа: Пользователи
Сообщений: 951
Статус: Online
| А вот и первая полезность. После съёмки видео, обнаружил, что 3 ногу операционника надо получше припаять)
|
| |
| |
| valerzar1961 | Дата: Суббота, 2025-Фев-22, 12:40 | Сообщение # 3 |
 знающий
Группа: Пользователи
Сообщений: 159
Статус: Offline
| Цитата kotrad78 (  ) Годы идут, глаза стареют, поэтому пришло время для покупки мелкоскопа. |
| |
| |
| kotrad78 | Дата: Суббота, 2025-Фев-22, 21:39 | Сообщение # 4 |
|
мастер
Группа: Пользователи
Сообщений: 951
Статус: Online
| Феном не пробовал, а паяльником да. Сначала непривычно, потом нормально. Главное, какие-нибудь держатели для платы придумать, потому что без держателей плата будет скользить при пайке.
Сообщение отредактировал kotrad78 - Суббота, 2025-Фев-22, 21:39 |
| |
| |
| valerzar1961 | Дата: Воскресенье, 2025-Фев-23, 16:16 | Сообщение # 5 |
|
знающий
Группа: Пользователи
Сообщений: 159
Статус: Offline
| Цитата kotrad78 ( ) Главное, какие-нибудь держатели для платы придумать |
| |
| |
| kotrad78 | Дата: Понедельник, 2025-Фев-24, 08:09 | Сообщение # 6 |
|
мастер
Группа: Пользователи
Сообщений: 951
Статус: Online
| Цитата valerzar1961 ( ) но в старых была сильная задержка изображения,
В этом задержки изображения практически нет, можете видео посмотреть в первом сообщении. Но, так, да, согласен, такой микроскоп хорош чтобы непропаи искать, трещины в дорожках, шлейфах, кз и т.д., на постоянку им паять все подряд смд не очень удобно, т.к. у него узкий диапазон отображаемой поверхности. То есть, им очень удобно единоразово припаять какую-то одну мелочь, типа SOT-23 транзистора или микросхемы. А если микросхмы SOIC-8 и детали формата 1206 или крупнее, удобнее через простую увеличилку-линзу на ноге + простенькие очки с увеличением Х2-3.
|
| |
| |
|
