Ламповая передающая приставка к приемнику
| |
| shwonder | Дата: Пятница, 2014-Янв-03, 00:38 | Сообщение # 91 |
 просветленный
Группа: Модераторы
Сообщений: 3175
Статус: Offline
| В основном там я и заказываю.
Сам не занимаюсь , поручаю другому человеку.
Добавлено (2014-Янв-02, 10:38 PM)
---------------------------------------------
Подключил я 7293 , был унч типа конструктора , готовый , на платке, сделано похабно , но для моего случая годится.
Организовал искуственную среднюю точку : два резистора по 8.2к последовательно между "+" и "-", середина на "общий", один минусовый резистор зашунтирован емкостью 100мкф х100в. С выхода усилителя через емкость 100мкф х100в подаю на две 6ти вольтовые обмотки последовательно трансформатора ТН36, первичку этого транса включил как модуляционную.
На вход унч подал синус , и получил следующее :
питание 7293 35в
- ток 0.26а амплитуда выходного напряжения 100в(это +- относительно анодного)
-ток 0.57а ампл. 200в
- ток 0.62а ампл 250в модуляция 100%.
Просится немного увеличить напряжение питания.
Добавил , теперь питание 40в,
при 100% модуляции потребление 0.64а , размах 500в от пика до пика.
Изменение напряжения питания на ток потребления не влияет.
Напряжения 40в достаточно для модуляции , дальнейшее увеличение напряжения питания не оказывает никакого эффекта.
Мощность потребления можете посчитать сами 40х0.64=25вт.
Модулируется не так как в транзисторах . на пике АМ я не получил 4х кратной мощности , наверное не хватает эммисии.
В транзисторах это все красивее намного.
Никаких намеков на намагниченность сердечника не обнаружил.
мс 7293 на радиаторе - неслабо греет.
Т.Е. она берет 25вт , если кпд 50% то греет она на 12вт, и столькоже она выдает на выход в ламповый оконечник.
Исходя из этого думаю , что 2050 будет работать не хуже , вот только у 2050 меньше площадь для отвода тепла (корпус ТО-220), поэтому она будет больше зависить от качества сборки.
Сообщение отредактировал shwonder - Пятница, 2014-Янв-03, 00:45 |
| |
| |
| DJ-STX | Дата: Пятница, 2014-Янв-03, 00:53 | Сообщение # 92 |
 мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Теперь точно ясно что 2050 при 40-44 вольтах хватит для этого передатчика в АМ.
Если 7293 сильно грееться - что-то не так, при таком мелком для нее питании. Микросхема может без радиатора отдавать 5-6 вт мощности, при 25-ти ватах ей вполне должно хватать радиатора размером приблизительно 12 на 12 см, при этом не сильно горячим он должен быть.
|
| |
| |
| DJ-STX | Дата: Пятница, 2014-Янв-03, 01:07 | Сообщение # 93 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline

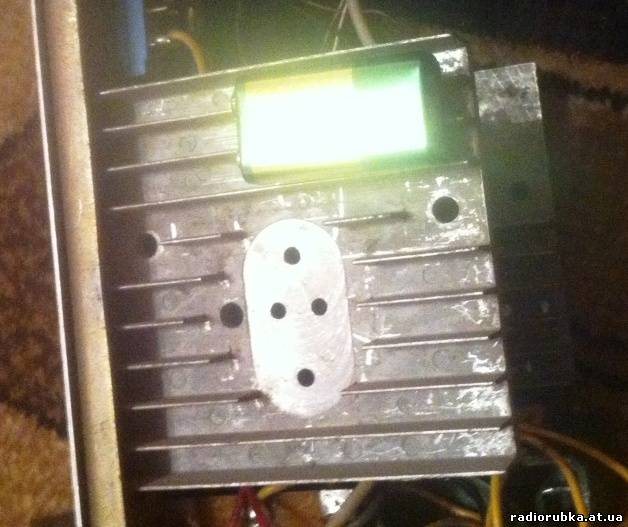

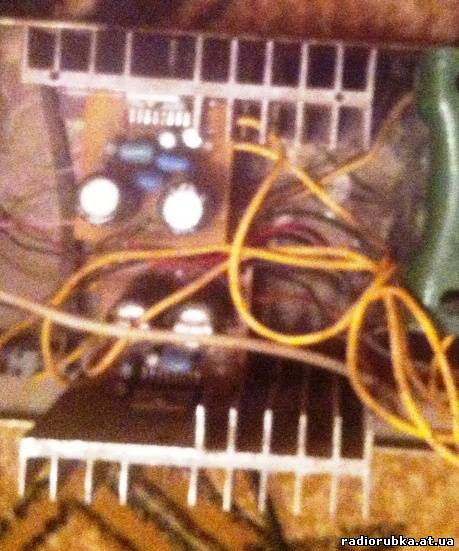

| Вот фото моей древности, менял переменник на входе (захрипел), заодно и сфоткал. Вот с такими радиаторами и работает, питание +-28 вольт. На радиаторе лежит крона.

|
| |
| |
| shwonder | Дата: Пятница, 2014-Янв-03, 01:08 | Сообщение # 94 |
|
просветленный
Группа: Модераторы
Сообщений: 3175
Статус: Offline
| Радиатор примерно как пачка сигарет , за 4мин работы при 50% модуляции температура 32град С , т.е. в пределах нормы.
Вспомнил , что купил когда-то инфракрасный термометр, вот пригодился.
Ну наверное и 2050 будет в самый раз.
Та вообще все очень стабильно и прогнозируемо, вот только пришлось увеличить емкость развязки возле анодного дросселя , поставил 2х2200пик 1000в . Если один - был возбуд если не в резонансе..
Я о температуре к тому , что просто пластинкой не отделаемся, нужен именно радиатор.
Сообщение отредактировал shwonder - Пятница, 2014-Янв-03, 01:10 |
| |
| |
| DJ-STX | Дата: Пятница, 2014-Янв-03, 01:16 | Сообщение # 95 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Если использовать алюминиевый корпус, 2050 прямо на него можно прикрутить. для 7293 тут уже само собой подразумеваеться радиатор.
Будем ждать результатов от светофора о сборке модулятора, и можно заниматься приемной частью. Кстати что планируете после пч 10,7 мгц?
Я бы и сам повторил аппарат, но нету транса анодно-накального. Для транзисторного все есть.
|
| |
| |
| shwonder | Дата: Пятница, 2014-Янв-03, 01:21 | Сообщение # 96 |
|
просветленный
Группа: Модераторы
Сообщений: 3175
Статус: Offline
| Так а ПЧ 10.7 подавать на вход любого приемника , у которого есть эта частота.
Или можно поменять эту частоту , на ту , которая есть в бытовых приемниках.
Мне вообще видится компоновка этого передатчика на одной плате , полностью .
Чтоб минимум работы было , мс модулятора ставить на край платы , чтоб радиатор
прикрутить. Просто этот модулятор добавляет еще один источник питания .
|
| |
| |
| DJ-STX | Дата: Пятница, 2014-Янв-03, 01:31 | Сообщение # 97 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| начало платы уже положено, теперь нужно постепенно добавлять компоненты. А вот как быть с высокой пч, тут я и не знаю. Если использовать готовые фильтра - меньше настроек, но нужна переделка приемника (10.245 мгц или 11.115 мгц есть не у всех, хотя сейчас глянул на Т-101, там есть), если использовать кварцевый фильтр на определенную частоту, это уже трудно-повторимо.
|
| |
| |
| shwonder | Дата: Пятница, 2014-Янв-03, 01:52 | Сообщение # 98 |
|
просветленный
Группа: Модераторы
Сообщений: 3175
Статус: Offline
| Это я нарисовал фильтр обычный ФМовский на 10.7 , а вообще там может быть любая частота (заложенная в синтезаторе), которая есть на бытовых приемниках, например 7.00 или 7.1мгц, или другая , вместо фильтра там ставится просто одиночный контур и с него на приемник. Приемник переделывать не надо . Прямо на вход.
До подробностей надо попробовать.
При использовании простых бытовых приемников они получают второе преобразование и добавляют чуствительности.Добавлено (2014-Янв-02, 11:52 PM)
---------------------------------------------
Тут этим экскрементом я проверил еще одну мысль :
- возможность применения в качестве модуляционных обычных трансов, силовых например , ну с нужным коэф-м трансформации.
Конкретно сейчас у меня используется транс 12в-220в 30вт , проверил до 4кгц практически без завалов.
Для транзисторов я проверил уже несколько лет назад.
Сообщение отредактировал shwonder - Пятница, 2014-Янв-03, 01:37 |
| |
| |
| DJ-STX | Дата: Пятница, 2014-Янв-03, 02:00 | Сообщение # 99 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Да, сколько вспомню 7 мгц есть на всех приемниках что я видел.
На счет трансов, если валит снизу - хорошо, если сверху, то микрофонник дотянет.
|
| |
| |
| shwonder | Дата: Пятница, 2014-Янв-03, 03:54 | Сообщение # 100 |
|
просветленный
Группа: Модераторы
Сообщений: 3175
Статус: Offline
| Снизу валит небольшая емкость, 100мкф это не так и много. это та , которая последовательно с трансом стоит.
Сверху может валить трансформатор , но я проверил на 5кгц завала почти не заметно, и еще емкости блокировки анодного , но похоже , все в порядке , может и валит где-то но нам достаточно.
Неплохо придумать методу определить емкость для установки паралельно вторичке для подьема на 3кгц.
Надо прикинуть как-то.
Сообщение отредактировал shwonder - Пятница, 2014-Янв-03, 03:56 |
| |
| |
| Светофор | Дата: Пятница, 2014-Янв-03, 12:57 | Сообщение # 101 |
 просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| Моя печатка уже лежит в растворе едкого натрия.Откисает не засвеченный фоторезист.
Если сегодня доделаю печатку,завтра получаю детали и собираю.
Правда где у себя взять 40вольт пока не представляю...
|
| |
| |
| DJ-STX | Дата: Пятница, 2014-Янв-03, 13:21 | Сообщение # 102 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Светофор, А что за силовой транс применен?
|
| |
| |
| Светофор | Дата: Пятница, 2014-Янв-03, 13:25 | Сообщение # 103 |
|
просветленный
Группа: Администраторы
Сообщений: 1946
Статус: Offline
| ТСШ-170
|
| |
| |
| DJ-STX | Дата: Пятница, 2014-Янв-03, 13:44 | Сообщение # 104 |
|
мастер
Группа: Проверенные
Сообщений: 1160
Статус: Offline
| Если разьеденить накальную намотаную в 2 провода (смотрел по справочнику, должна такая быть), соединить ее последовательно, (12,6 вольта получиться) и через удвоитель (на плате реализуется) то получиться как надо.
6п3с запитать от обмотки 13-14.
|
| |
| |
| shwonder | Дата: Пятница, 2014-Янв-03, 14:06 | Сообщение # 105 |
|
просветленный
Группа: Модераторы
Сообщений: 3175
Статус: Offline
| Все равно не хватает.
Без перемотки не обойтись.
Самая большая неприятность в лампах :- это куча напряжений, а если гибрид лампы-полупроводники то вообще , дальше ругательные слова.
Нужно следующее :
- анод +350в
- накал 6п3с 6.3в 2а
- минус на лампы 35в (из накала )
- питание драйвера и синтеза 12в (из накала)
- питание модулятора 40-45в 1а (провод 0.8-0.9мм)
т.е. получается 3 обмотки , но лучше добавить еще типа накальной 1-2а.Добавлено (2014-Янв-03, 12:06 PM)
---------------------------------------------
Конечно , ТСШ170 не лучший вариант для перемотки, но вполне воплощаемый.
Снять вторички (кроме 130в) и намотать тем-же проводом + еще одна 32в переменки провод 0.8-1мм.
Сообщение отредактировал shwonder - Пятница, 2014-Янв-03, 14:01 |
| |
| |
|
