Эквивалент антенны на ТО-247 резисторах
| |
| kotrad78 | Дата: Четверг, 2025-Авг-14, 04:34 | Сообщение # 1 |
 мастер
Группа: Пользователи
Сообщений: 1025
Статус: Offline
| Недавно узнал, что оказывается есть безиндуктивные резисторы в корпусе ТО-247. Поэтому, решил их протестировать и собрать на них эквивалент нагрузки.
Купил 100Вт 51Ом от китайской компании Milliohm https://www.lcsc.com/product-detail/C5209801.html средняя цена 5$ за штуку.
Даташит: https://www.lcsc.com/datasheet/C5209801.pdf
51Ом номинала осталось мало, поэтому вот, другие номиналы, которые можно запараллелить или последовательно:
200Ом https://www.lcsc.com/product-detail/C5209793.html (можно 4 параллельно, будет 50Ом 400Вт)
25Ом https://www.lcsc.com/product-detail/C5209795.html (можно 2 последовательно, будет 50Ом 200Вт)
10Ом https://www.lcsc.com/product-detail/C5209786.html (можно 5 последовательно, будет 50Ом 500Вт)
Или, вот ещё есть американские 50Ом 100Вт, правда по 10$ за штуку https://cn.mouser.com/Product....hwVY%3D
С сайта LCSC и Mouser можно заказать во все наши страны через личные сообщения с этим продавцом https://aliexpress.ru/store/1103009080
Вот тут ещё есть 100Вт на много разных номиналов, правда, что за компания и какое качество - неизвестно https://aliexpress.ru/item/1005008309815307.html
Итак, внешний вид:
Слева - карбид кремниевый мосфет, просто для сравнения. Резисторы в корпусе ТО-247, кристалл резистора прикреплён к оксид-аллюминиевой, диэлектрической подложке. На фото она белая. Выводы у резистора медные.

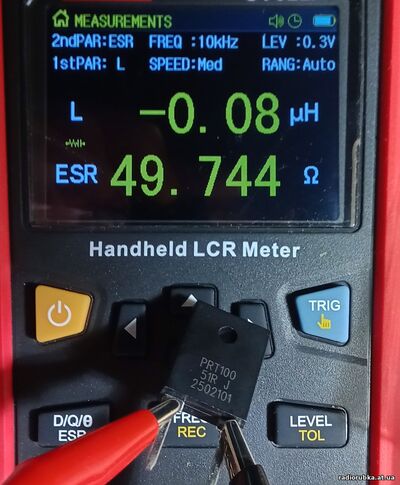

Индуктивность отсутствует:
Анализатора спектра, типа ОСЫ или nano-VNA пока нет, поэтому КСВ измерить нечем, но, нет оснований полагать, что он будет. По крайней мере для КВ частот этот резистор можно будет применять в качестве эквивалента нагрузки, а скорее всего и для УКВ тоже.
Далее проводил стресс-тест на нагрев. Прикрепил резистор к большому алюминиевому радиатору через термопасту (Hike T-1) и подавал постоянное напряжение с блока питания.
Размер радиатора: 245мм длина, 110мм ширина, 25мм высота рёбер, толщина 6мм. Брал тут https://aliexpress.ru/item/32700121093.html

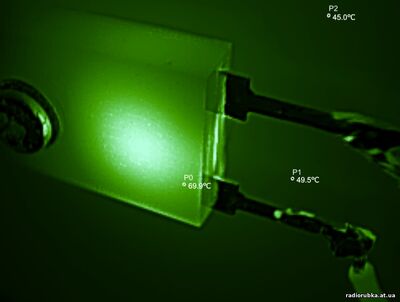

Сначала подал 50Вт мощность, кулер охлаждения не включал. Через 40 минут прогрева температура такая:
В помещении около 26 градусов

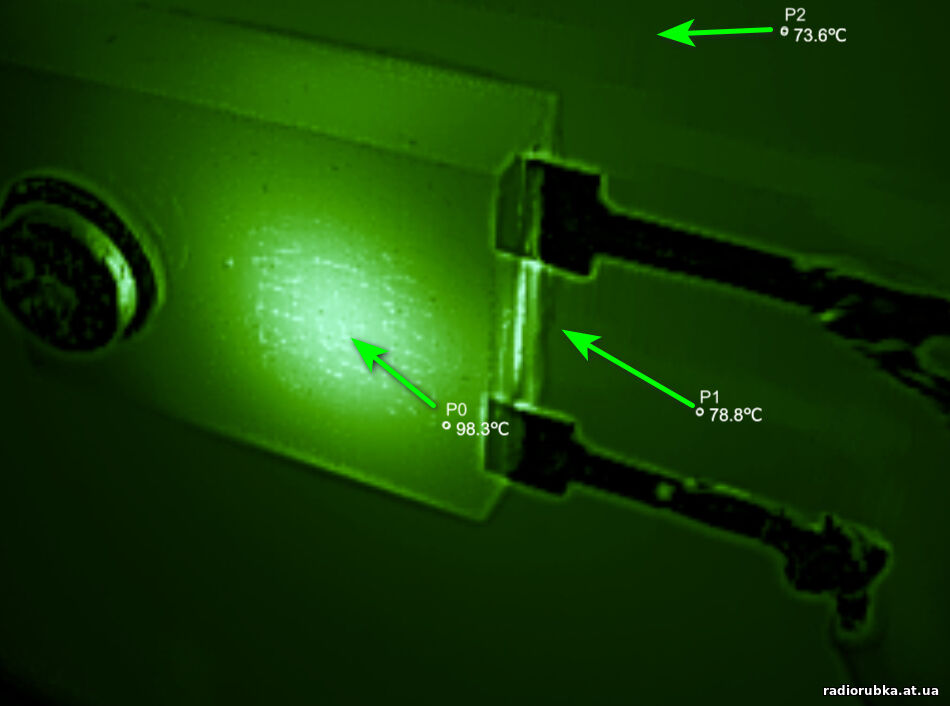

P0 - центр корпуса резистора, 98.3С
P1 - радиатор прямо около резистора 78.8С
P2 - радиатор в 1см от резистора 73.6С

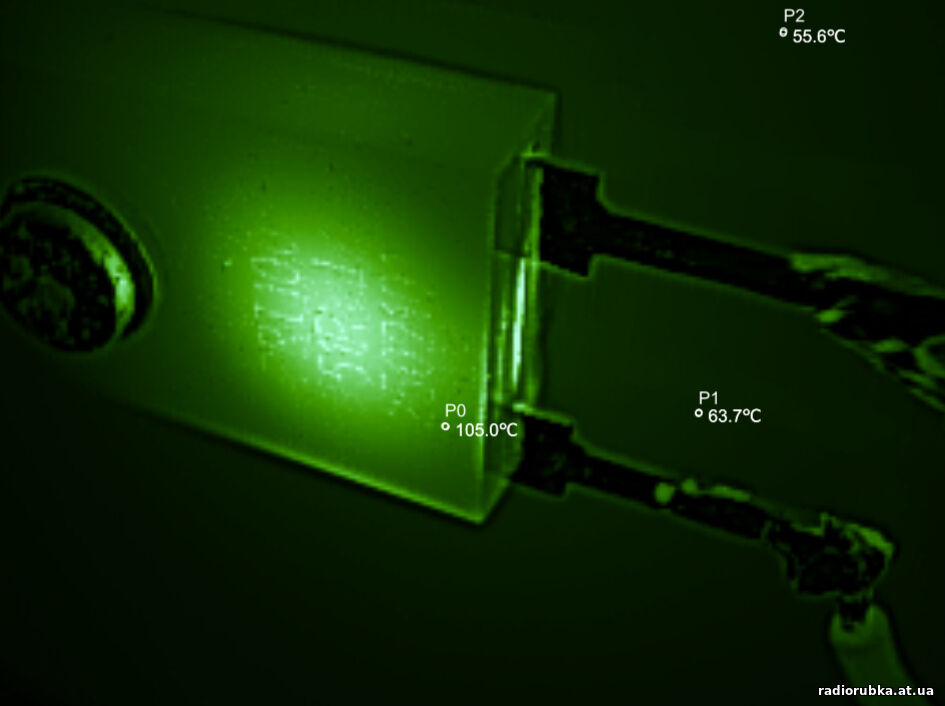

Затем включил 12см кулер и через 10 минут снял показания:
В следующем сообщении продолжу.
|
| |
| |
| kotrad78 | Дата: Четверг, 2025-Авг-14, 04:50 | Сообщение # 2 |
|
мастер
Группа: Пользователи
Сообщений: 1025
Статус: Offline
| Кулер охлаждения больше не выключал.

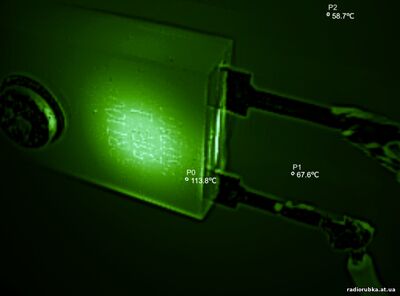

70Вт:
90Вт:
100Вт (паспортный предел):
110Вт:
Больше резистор не мучил). По даташиту он может:
- несколько секунд выдержать нагрев 175 градусов
- 50 раз несколько минут выдержать 150 градусов
Так что, 122 градуса и 110Вт это его максимальный, долгосрочный предел. И вот видео, как происходит разогрев резистора и радиатора с холодного состояния, когда сразу подаётся 110Вт мощность:
Ссылка на видео, у кого Ютуб медленно работает: https://disk.yandex.ru/i/SUMzMwBEiC6HAQ
Заключение.
1. Если нужно очень долго настраивать передатчик на передачу, то с массивным радиатором без принудительного охлаждения один резистор может рассеивать до 50Вт
2. Если нужно долго настраивать передатчик, и у радиатора есть принудительное охлаждение, то долговременная, безопасная мощность до 90Вт.
3. Если нужно кратковременно (1-2 минуты) проверить выходной каскад передатчика, то максимальная мощность до 110Вт.
4. Резисторы можно включать последовательно или параллельно для увеличения общей мощности нагрузки, что я и буду потом делать.
Резисторы мне понравились.
|
| |
| |
| kotrad78 | Дата: Суббота, 2025-Авг-16, 13:09 | Сообщение # 3 |
|
мастер
Группа: Пользователи
Сообщений: 1025
Статус: Offline

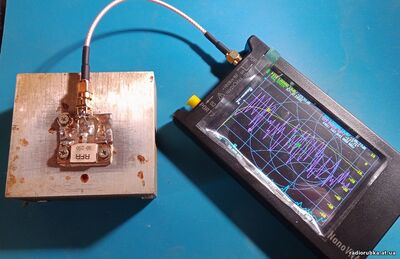

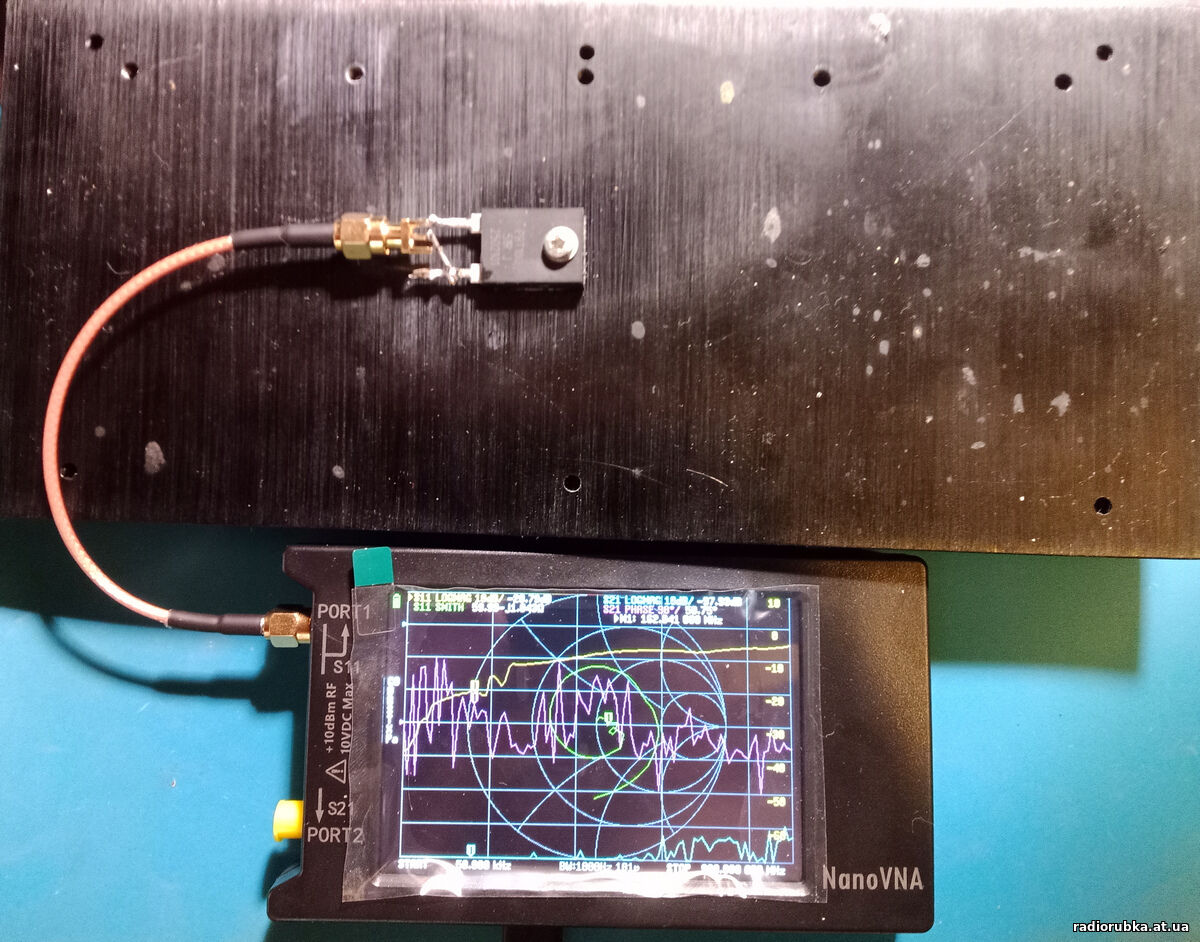

| Купил NanoVNA анализатор, сделал замеры КСВ

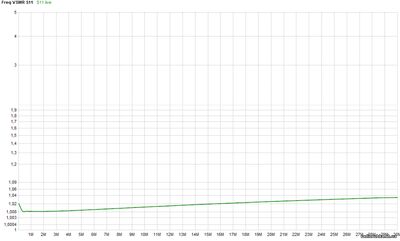

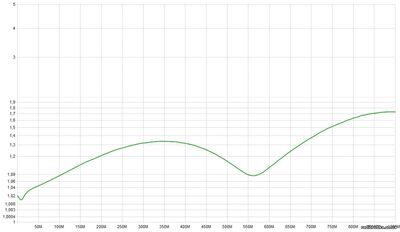

25кГц - 30МГц

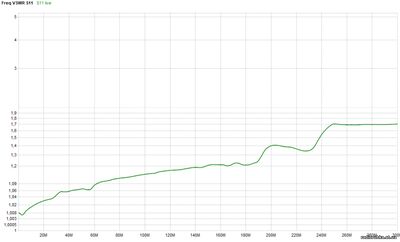

25кГц - 300МГц

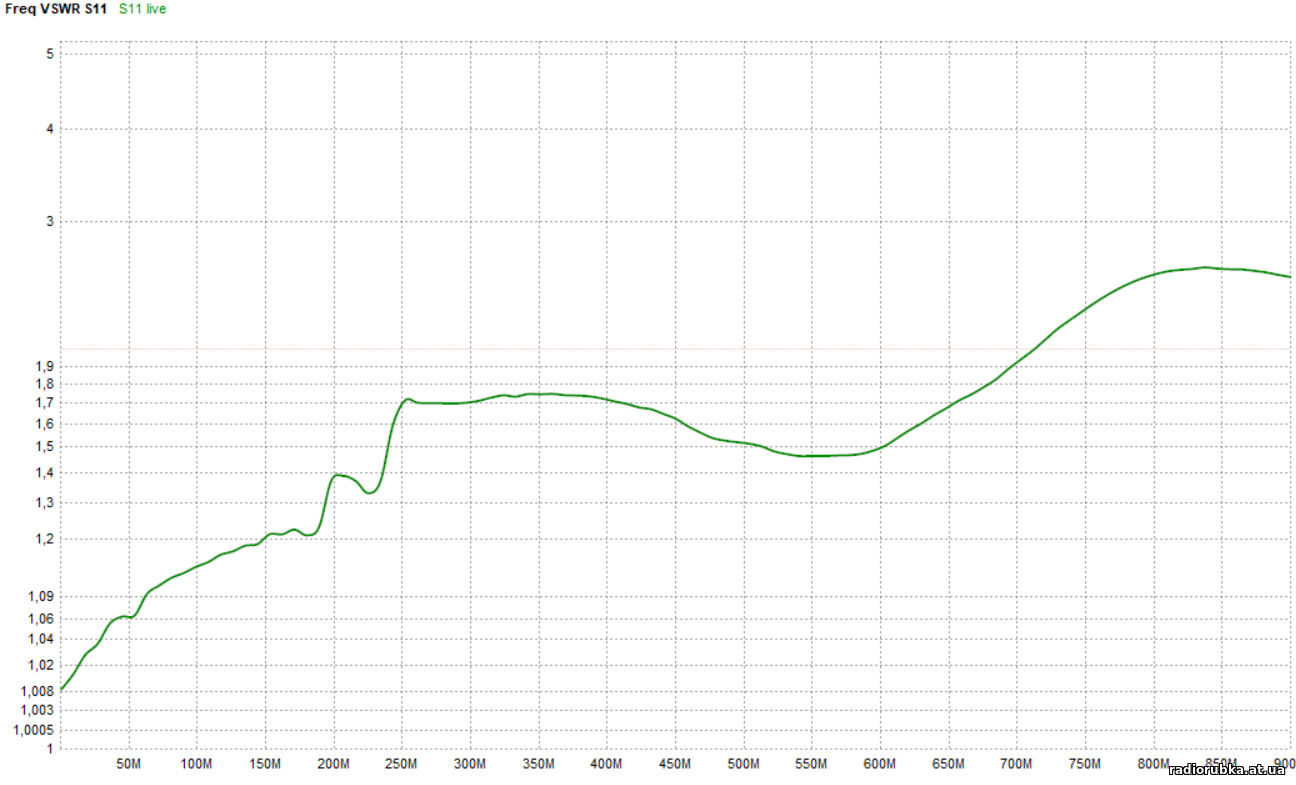

25кГц - 900МГц
Как и предполагал, резисторы сгодятся в качестве нагрузки даже на УКВ до 150-200МГц
Сообщение отредактировал kotrad78 - Суббота, 2025-Авг-16, 13:11 |
| |
| |
| sobiratel2023 | Дата: Суббота, 2025-Авг-16, 23:03 | Сообщение # 4 |
 любопытный
Группа: Пользователи
Сообщений: 64
Статус: Offline
| Цитата kotrad78 (  ) Резисторы мне понравились.
Хорошая штука.Ну а я по старинке использовал два ТВО-60 24 Ом последовательно.Спокойно держат 100 вт при естественной конвекции.Если надо долго жарить при настройке,бутыль дистиллированной воды и эквивалент внутрь,иначе начинают темнеть и дымиться.На укв не пробовал,нечем да и нет необходимости,но сомневаюсь что потянут,-ка не крути,а выводы длинные,будет сказываться индуктивность.
|
| |
| |
| kotrad78 | Дата: Воскресенье, 2025-Авг-17, 13:51 | Сообщение # 5 |
|
мастер
Группа: Пользователи
Сообщений: 1025
Статус: Offline
| Для сравнения, 50Ом фланцевый резистор, которые на Али продаются
предел 30МГц
предел 300МГц
предел 900МГц
У него для высоких УКВ частот КСВ чуть ниже. Но, до 180МГц оба резистора ведут себя одинаково, КСВ 1.1-1.2
Для наших, КВ частот оба резистора подходят отлично.
|
| |
| |
| kotrad78 | Дата: Четверг, 2025-Авг-21, 19:22 | Сообщение # 6 |
|
мастер
Группа: Пользователи
Сообщений: 1025
Статус: Offline

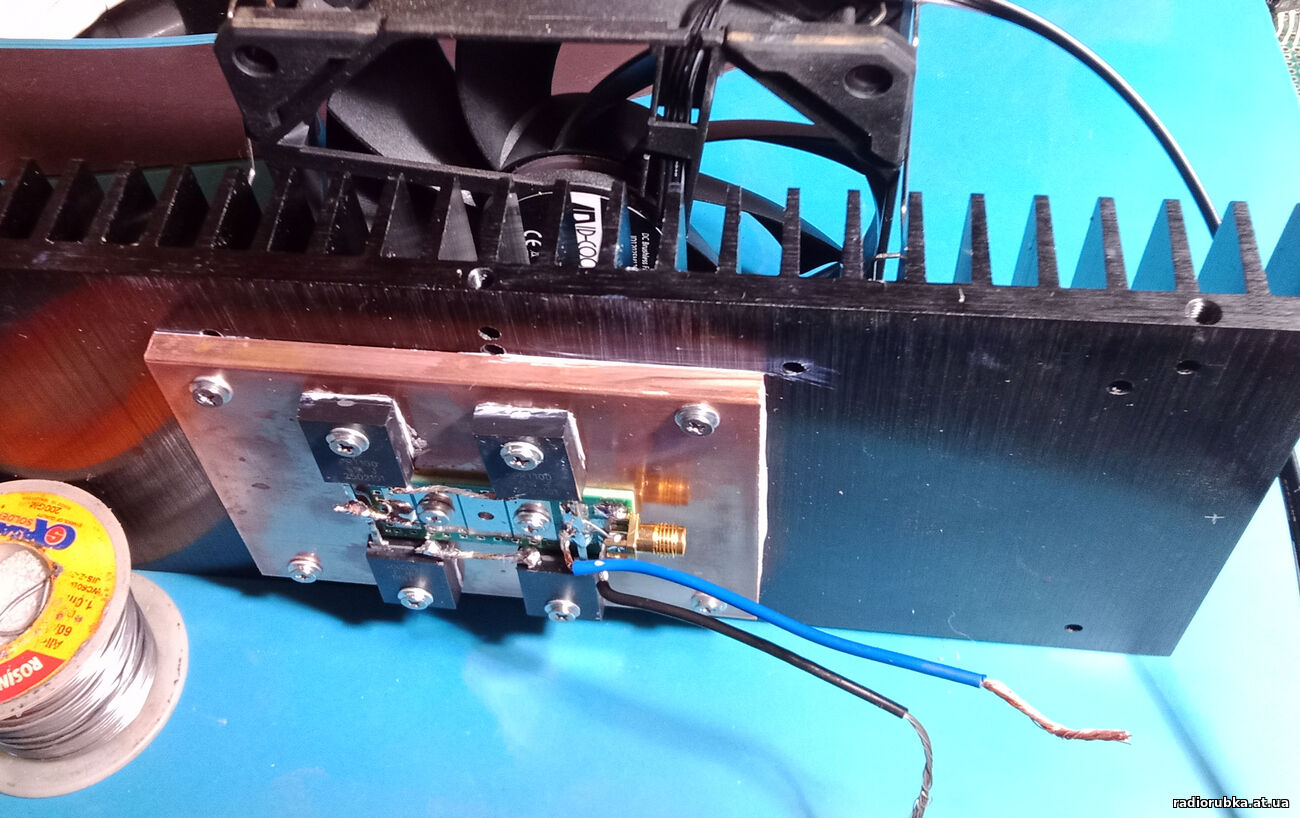

| Преодолев природную лень (терпеть не могу слесарные, сверлильные работы  ) собрал рабочий эквивалент нагрузки.
4шт 100Вт резистора ТО-247 по 51Ом, две пары включены последовательно (100Ом) и между собой параллельно.
Взял медную шину 6мм толщиной (если кто будет повторять, берите 8мм, резьба для крепления резисторов будет надёжнее). Обработал её шлифованием до ровного состояния, прикрутил на алюминиевый радиатор. На пластину посадил 4 резистора.
КСВ на КВ диапазоне, 0.025 - 30МГц не более 1.15, что - великолепно:
Для УКВ такое расположение резисторов уже не очень:
Хотя, если под УКВ рассматривать вещательный "FM" диапазон, то КСВ около 1.5, в принципе, сойдёт.
В следующем сообщении покажу замер нагрева.
|
| |
| |
| kotrad78 | Дата: Четверг, 2025-Авг-21, 19:33 | Сообщение # 7 |
|
мастер
Группа: Пользователи
Сообщений: 1025
Статус: Offline

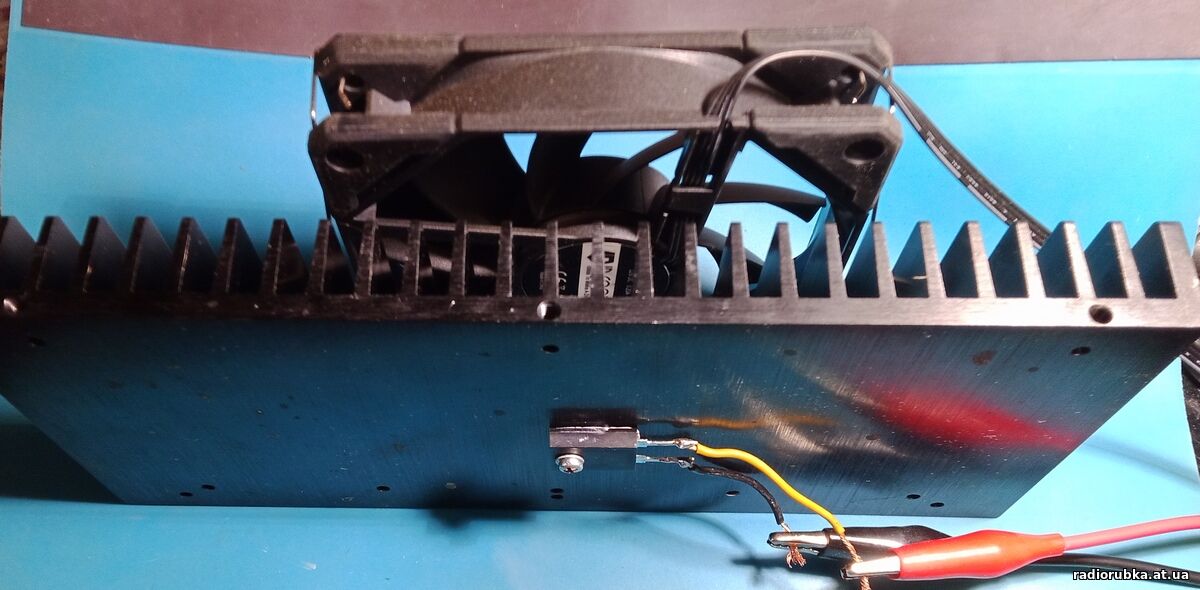

| Радиатор стоит вертикально, на него дует 12см компьютерный кулер. На эквивалент подал с блока питания постоянное напряжение 100В (больше нет). Мощность на резисторах 200Вт.

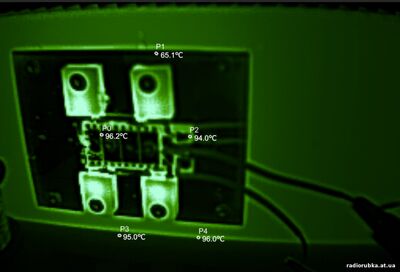

Нагрев через 10 минут работы:
P1 - температура алюминиевого радиатора, 65 градусов
Остальные датчики - около 95 градусов, корпуса резисторов.
Видео, процесс нагрева резисторов и радиатора в течение 3 мин, при подаче 200Вт:
Ссылка на видео, у кого Ютуб не работает: https://disk.yandex.ru/i/YbzvIK03hpRHTg
Заключение.
1. Для всех КВ частот резисторы великолепны по КСВ, даже при подключении "гирляндой, гармошкой".
2. Радиатор и вентилятор слабоваты, но, 230-260Вт в долговременном режиме при таких условиях 4 резистора легко выдержат. Если радиатор сделать больше, да два кулера поставить, а не 1, то и ещё выше.
3. Кратковременно эквивалент выдержит 400-440Вт, т.к. как показали прошлые эксперименты 1 резистор 110Вт выдерживает.
|
| |
| |
|
