АМ передатчик c транзисторным модулятором
AlexДата: Вторник, 2012-Янв-24, 23:53 | Сообщение # 46
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
Интересно! Я кроме делителя основательно ничего не трогал, возможно из-за полевика, у 303Е напряжение отсечки выше. Прямоугольники нормальные, скорее всего просто ОМЛ слегка козявит сигнал. Главное фронт ровный.
ТО ROMEO. Схема собиралась достаточно давно, поэтому косяки могу не помнить. Замена ГТ308 на П416 в этой схеме никакой роли не играет и если мне не изменяет склероз проблем с задающим не было.

ROMEOДата: Среда, 2012-Янв-25, 00:56 | Сообщение # 47
заглянувший
Группа: Проверенные
Сообщений: 2
Репутация: 0
Замечания: 0%
Статус: Offline
Quote (Alex)
Замена ГТ308 на П416 в этой схеме никакой роли не играет и если мне не изменяет склероз проблем с задающим не было.

Я делал из наявных радиодеталей. Часто при повторении схем проявляются опечатки, выручают измерительные приборы и знания. Знаю, что еще пару человек делали по этой схеме, но у них не запустились и были закинуты...

Transit_IpДата: Среда, 2012-Янв-25, 11:59 | Сообщение # 48
знающий
Группа: Проверенные
Сообщений: 189
Репутация: 0
Замечания: 0%
Статус: Offline
Первый раз я собирал сей аппаратик на соплях на куске гофрокартона 1:1 по схеме.Из измерительных приборов была только головка вольтметра переменного напряжения на 250В,знаний никаких не было.Что самое интересное,запустился сразу и нормально работал.ЗГ работал на основной частоте,на пионерском диапазоне.

AlexДата: Среда, 2012-Янв-25, 14:37 | Сообщение # 49
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline

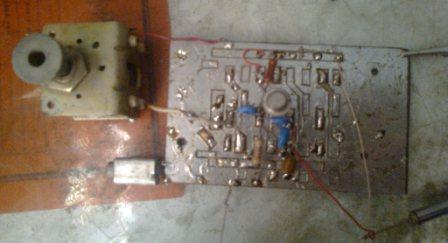

К подтверждению выше сказанного. Собрал "спорный" генератор на макете, никаких изменений в схеме.

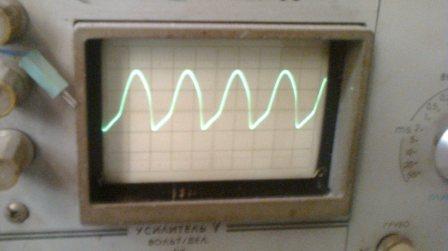

Первоначально с увеличенной индуктивностью,90 витков на стандартном пч контуре , частота 770 кГц, 5в/дел, синус не ахти

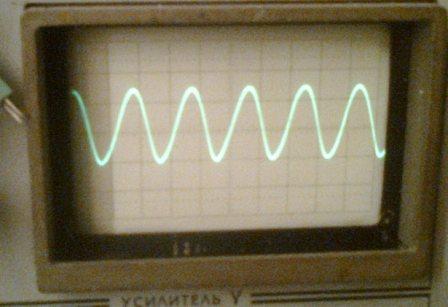

Отмотал контур (оставил 45 витков), синус норма, так же 5в/дел, частоту видно, КПЕ в среднем положении
Отсюда вывод- не всё что хаят не работает. В генераторе поменял три транзистора. Ставил два ГТ308А и один П416Б, всё работает отлично smile
Прикрепления: 2002061.jpg (25.4 Kb) · 6078247.jpg (21.9 Kb) · 1567952.jpg (56.9 Kb)

AlexДата: Среда, 2012-Янв-25, 20:23 | Сообщение # 50
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline

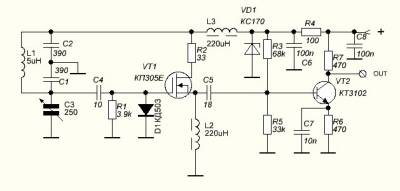

Эксперементировал с 305м полевиком в тесловском генераторе, схему пришлось немного изменить
Вот два крайних положения КПЕ
4.761 МГц
5.231 МГц
Аттенюатор 1в/дел. Генератор критичен к номиналу R1, от него зависит форма сигнала.
Прикрепления: 7548482.jpg (31.4 Kb) · 8597883.jpg (28.1 Kb) · 6875035.jpg (26.3 Kb)

AlexДата: Среда, 2012-Янв-25, 23:17 | Сообщение # 51
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
Обычный контур ПЧ, такие применялись в Альпинистах, Гиалах, итд. С ферритовой трубочкой. В советских транзисторных приёмниках в ПЧ использовались контура с различной индуктивностью. В некоторых приёмниках контурная ёмкость 1000пф, в других 510пф итд. Индуктивность катушек различная, автор предлагает от Селги, а я грешным делом не помню их характеристик. Рыться не хотелось, намотал 90 витков, а потом отмотал лишнее.
Синус на частоте около 800 кГц корявым и должен быть, т.к. емкостной делитель заточен под 1.9 МГц. Путём подбора делителя можно получить ровный синус и на 800 кГц.

Transit_IpДата: Суббота, 2012-Янв-28, 18:03 | Сообщение # 52
знающий
Группа: Проверенные
Сообщений: 189
Репутация: 0
Замечания: 0%
Статус: Offline
Подал прямоугольники на 6Ж9П с параллельным (заземлённым) контуром на выходе.На аноде лампы 120В.Получилось вот такое .Непонятно,почему при выводе контура из резонанса начинается возбуд surprised ?
Прикрепления: 8312895.jpg (16.5 Kb)

AlexДата: Суббота, 2012-Янв-28, 21:53 | Сообщение # 53
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
На вскидку трудно сказать. А без сигнала на входе?

Transit_IpДата: Воскресенье, 2012-Янв-29, 01:05 | Сообщение # 54
знающий
Группа: Проверенные
Сообщений: 189
Репутация: 0
Замечания: 0%
Статус: Offline
Подавать "минус" на предкаскад слишком шикарно будет.Пробовал подбирать резюк в управляющей сетке,в катоде подбирал.Меняется форма сигнала,но возбуд не пропадает.

AlexДата: Понедельник, 2012-Янв-30, 02:46 | Сообщение # 55
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
Схемку можно глянуть?

Transit_IpДата: Понедельник, 2012-Янв-30, 12:15 | Сообщение # 56
знающий
Группа: Проверенные
Сообщений: 189
Репутация: 0
Замечания: 0%
Статус: Offline
Да схемка самая обычная:с управляющей сетки на карпус резюк 56кОм,катод на корпусе,с анода через кондёр параллельный контур,катушка с отводами.Кстати,поставил 6П15П и возбуд пропал.Только под нагрузкой анодная напруга упала до 105В.Попробую добавить,гляну,шо получится.

AlexДата: Понедельник, 2012-Янв-30, 12:55 | Сообщение # 57
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
6Ж9П более высокочастотная, неё больше крутизна, можно попробовать включить контур последовательно.

Transit_IpДата: Понедельник, 2012-Янв-30, 19:37 | Сообщение # 58
знающий
Группа: Проверенные
Сообщений: 189
Репутация: 0
Замечания: 0%
Статус: Offline
В ламповом аппарате 6Н3П Тесловский задающий +катодный повторитель,далее драйвер на 6Ж9П по такой же схеме,работает без возбудов.Единственное,на что ещё можно грешить,повышенное накальное напряжение,7,4В.Просто на трансе не нашлось более низковольтной обмотки.

Добавлено (2012-01-30, 5:37 PM)
---------------------------------------------
И ещё.Что за такой экзотический транзистор КТ872?Никакой инфы про него я не нашёл.Чем его можно заменить?


AlexДата: Понедельник, 2012-Янв-30, 19:55 | Сообщение # 59
мастер
Группа: Пользователи
Сообщений: 1121
Репутация: 4
Замечания: 0%
Статус: Offline
В принципе похож на КТ838, 846, только током покрепче будет (15 А в импульсе), напряжение К-Э те же. Реально попробовать КТ838, КТ846 (строчная развёртка и БП телеков 2,3,4 УСЦТ). КТ872 применялись в последних моделях телеков четвёртого и пятого поколений как более надёжный. Этот транзистор в пластиковом корпусе. Можно подобрать что нибудь из недорогого импорта.

Transit_IpДата: Понедельник, 2012-Янв-30, 20:27 | Сообщение # 60
знающий
Группа: Проверенные
Сообщений: 189
Репутация: 0
Замечания: 0%
Статус: Offline
Да тут в ближайшем будущем намечается поездка в город,надо будет затариться всем необходимым.Мож повезёт раздобыть указанные на схеме.Да,а 400 вольт не многовато будет для модулятора и для экранки 45ой?
